MODE D'EMPLOI 0410180000 CHAMBERLAIN
- Débranchez TOUTE l’alimentation électrique et de la batterie AVANT d’effectuer TOUT service ou entretien. Pour éviter d’endommager le récepteur/la carte mère, ne touchez PAS le circuit imprimé du récepteur/de la carte mère de remplacement pendant l’installation. Portez TOUJOURS des gants et des lunettes de protection lorsque vous changez la batterie ou que vous travaillez autour du compartiment de la batterie.
AVERTISSEMENT: Ce produit peut vous exposer à des produits

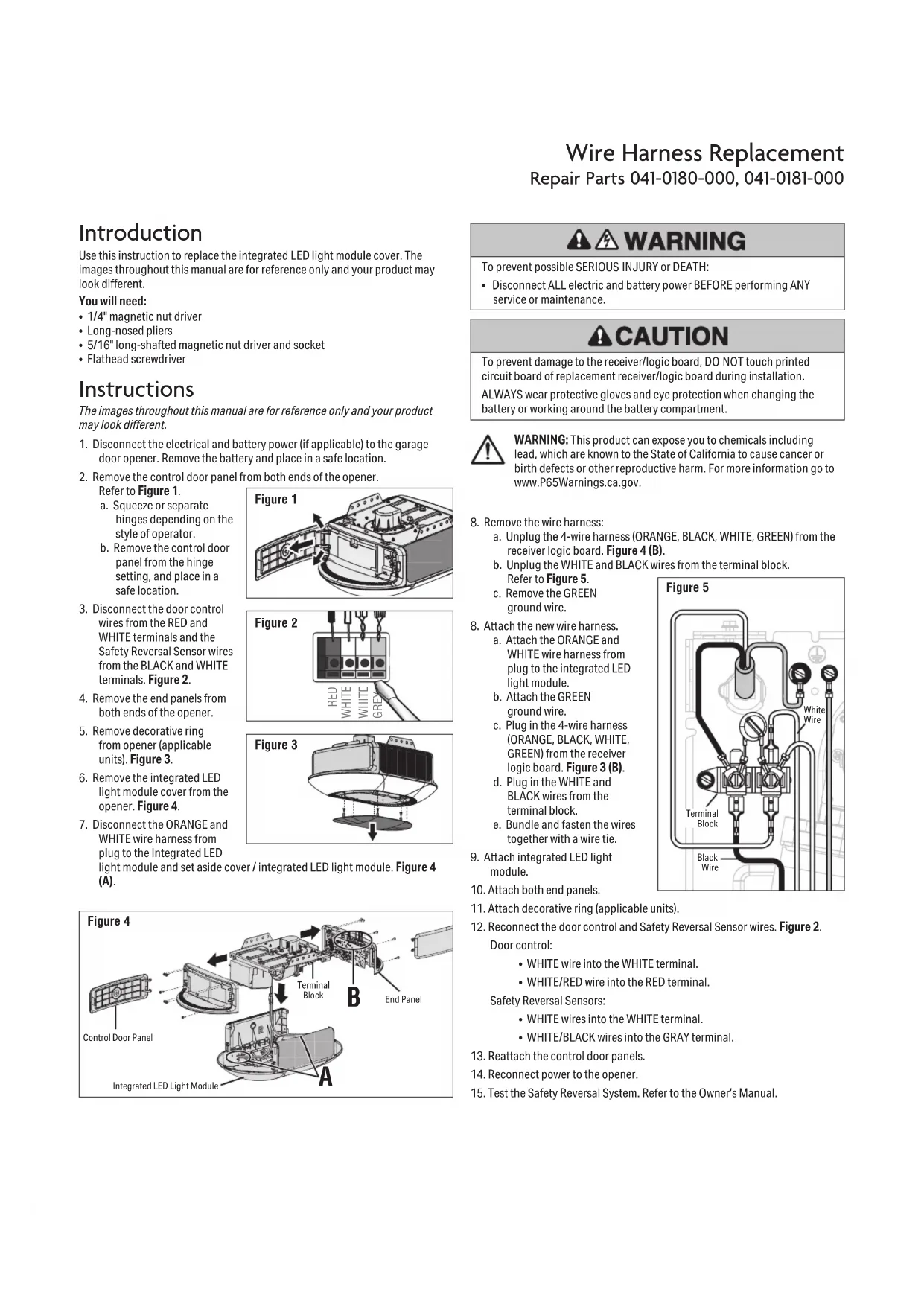

chimiques, dont le plomb, qui sont reconnus par l’État de Californie comme provoquant le cancer, des malformations congénitales ou d’autres problèmes de reproduction. Pour plus d’information, visitez www.P65Warnings.ca.gov Introduction Utilisez ces instructions pour remplacer le couvercle du module intégré d’éclairage à DEL. Les images de ce manuel sont fournies à titre indicatif uniquement et il est possible que votre produit soit différent. Vous aurez besoin de ce qui suit:
- Tourne-écrou magnétique 1/4po
- Tourne-écrou magnétique à manche long 5/16po et douille
- Tournevis à tête plate Instructions Les images de ce manuel sont fournies à titre indicatif uniquement et il est possible que votre produit soit différent.
1. Débranchez l’alimentation électrique et la batterie de l’ouvre-porte de
garage (le cas échéant). Retirez la batterie et mettez-la dans un endroit sûr.
2. Retirez le panneau de la porte de commande de chaque côté de l’ouvre-porte.
Voir la Figure1. a. Pressez ou séparez les charnières selon le type d’opérateur b. Retirez le panneau de la porte de commande de ses charnières et mettez- le dans un endroit sûr.
3. Débranchez les fils de
commande de la porte des bornes ROUGE et BLANCHE et les fils du capteur d’inversion de sécurité des bornes NOIRE et BLANCHE. Figure2.
4. Retirez le panneau
d’extrémité de chaque côté de l’ouvre-porte.
5. Retirez l’anneau décoratif de
l’ouvre-porte (unités qui en sont munies). Figure3.
6. Retirez le couvercle du module
intégré d’éclairage à DEL de l’ouvre-porte. Figure 4.
7. Débranchez le faisceau de câbles ORANGE et BLANC de la prise du module
intégré d’éclairage à DEL et mettez le couvercle/module d’éclairage à DEL de côté. Figure4 (A).
8. Retirer le faisceau:
a. Débranchez le faisceau de 4fils (ORANGE, NOIR, BLANC, VERT) de la carte mère du récepteur. Figure4 (B). b. Débranchez les fils BLANC et NOIR du bornier. Voir la Figure5. c. Retirez le fil de terre VERT.
8. Fixez le nouveau faisceau de fils.
a. Fixez le faisceau de fils ORANGE et BLANC de la prise au module intégré d’éclairage à DEL. b. Fixez le fil à terre VERT. c. Branchez le faisceau de 4fils (ORANGE, NOIR, BLANC, VERT) de la carte mère du récepteur. Figure3 (B). d. Branchez les fils BLANC et NOIR du bornier. e. Groupez et attachez les fils ensemble à l’aide d’un fil métallique d’attache.
9. Fixez le module intégré
10. Remettez en place les deux
panneaux d’extrémité.
11. Fixer l’anneau décoratif (unités
12. Reconnectez les fils de la commande de porte et du capteur d’inversion de
sécurité. Figure2. Contrôle de porte:
- Fil BLANC dans la borne BLANCHE.
- Fil BLANC/ROUGE dans la borne ROUGE. Capteurs d’inversion de sécurité:
- Fils BLANCS dans la borne BLANCHE.
- Fils BLANCS/NOIRS dans la borne GRISE.
