memo BT2 GPS - Commutateur Vemer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur horaire Bluetooth GPS à 2 canaux
Référence modèle	VE789800
Dimensions	2 modules DIN (35 mm)
Alimentation	110-240 V~ 50/60 Hz
Consommation	1,5 W (5,5 VA)
Type de pile de secours	CR2032 (3 V) remplaçable
Sorties relais	2 x NO 16A/250V
Nombre de programmes	120 (partageables entre les 2 canaux)
Types de programmation	Horaire (quotidien, hebdomadaire, annuel, vacances) et astronomique (nuit, quotidien, hebdomadaire, annuel, vacances)
Fonctions supplémentaires	Commutation manuelle, blocage de canal, commutation aléatoire, impulsion
Communication Bluetooth	BLE 4.1, active sur secteur en page d'accueil
Synchronisation GPS	Antenne GEO-2 (optionnelle) mise à jour toutes les 30 s
Affichage	LCD avec rétro-éclairage permanent (secteur)
Clavier	4 touches : C1, C2, OK, retour
Protection par code PIN	Oui (3 chiffres, verrouillage automatique après 3 min)
Température de fonctionnement	-20 °C à +50 °C
Indice de protection	IP20
Installation	Par personnel qualifié, avec protection surintensité en amont
Entretien	Nettoyer avec un chiffon sec ; remplacer la pile si l'icône batterie apparaît
Pièces détachées / Accessoires	Antenne GPS GEO-2 (VE789900)

FOIRE AUX QUESTIONS - memo BT2 GPS Vemer

Comment programmer le memo BT2 GPS ?

Vous pouvez programmer l'appareil directement via le clavier ou via l'application mobile Memo - Vemer (gratuite sur AppStore/Google Play). Dans le menu Programme, créez un nouveau programme en choisissant le canal, le type (horaire/astronomique), la période (quotidienne, hebdomadaire, annuelle, vacances) et les horaires de commutation.

Comment synchroniser l'appareil avec mon smartphone ?

Assurez-vous que le memo BT2 GPS est alimenté sur secteur et affiche la page d'accueil. Activez le Bluetooth dans le menu Bluetooth. Ouvrez l'application Memo - Vemer, ajoutez un nouvel appareil, sélectionnez-le dans la liste, entrez le mot de passe par défaut 123456 (modifiable ensuite) et suivez les instructions.

À quoi sert l'antenne GPS GEO-2 ?

L'antenne GPS optionnelle GEO-2 synchronise automatiquement la date, l'heure et les coordonnées géographiques (latitude/longitude) toutes les 30 secondes. Cela permet d'éviter les dérives de l'horloge et de calculer précisément les heures de lever/coucher du soleil pour les programmes astronomiques.

Que faire si j'ai oublié mon code PIN ?

Effectuez une réinitialisation matérielle en appuyant sur le bouton 'R' au dos avec un objet pointu. Cela déverrouille le clavier pendant 3 minutes, le temps d'accéder au menu Paramètres pour désactiver ou modifier le PIN.

Comment remplacer la pile de secours ?

Débranchez l'alimentation. Retirez le capot au dos de l'appareil (tourner dans le sens antihoraire). Remplacez la pile par une CR2032 neuve. Remontez le capot. Rebranchez l'alimentation. Attention : effectuez l'opération en moins de 60 secondes pour ne pas perdre la date et l'heure.

Comment réinitialiser l'appareil aux paramètres d'usine ?

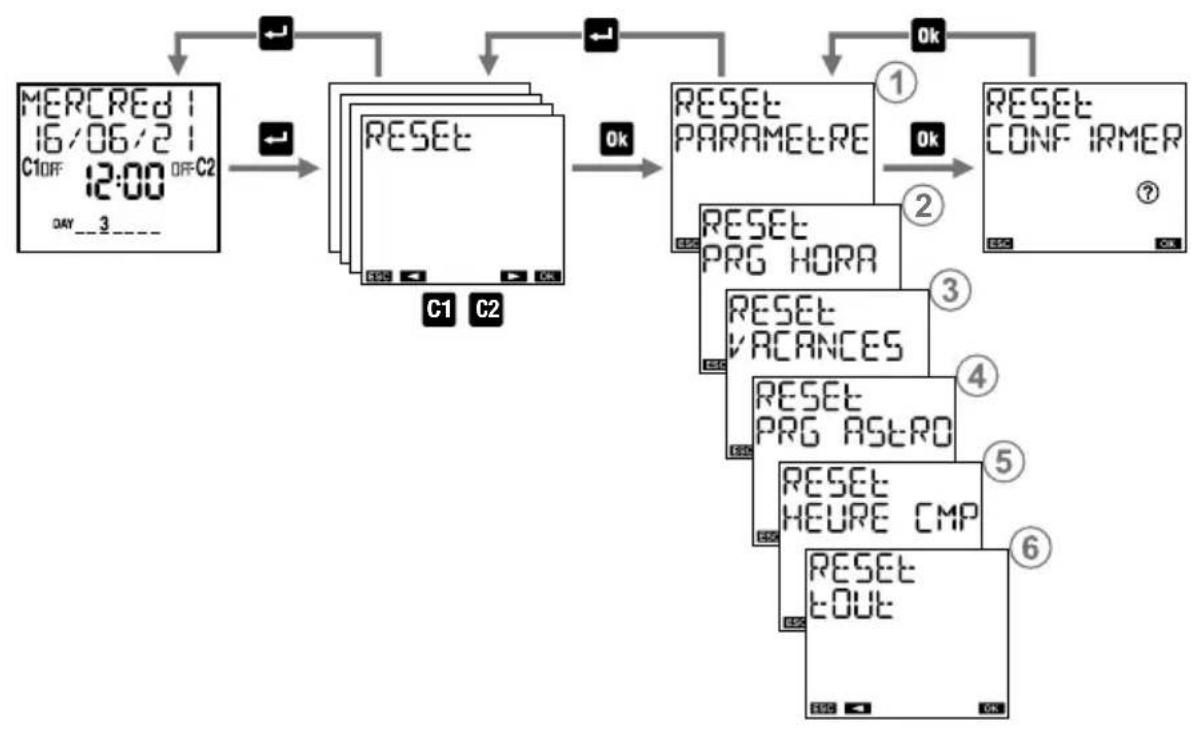

Dans le menu Reset, vous pouvez choisir différentes réinitialisations : paramètres, programmes horaires, programmes vacances, programmes astronomiques, compteur horaire, ou une réinitialisation générale qui efface tout y compris la langue et le code PIN. Confirmez en appuyant sur OK.

Quels types de programmes puis-je créer ?

Vous pouvez créer des programmes horaires (ON/OFF, impulsion, vacances) et des programmes astronomiques (nuit, ON/OFF, impulsion, vacances). Les programmes astronomiques utilisent les heures de lever/coucher du soleil calculées selon les coordonnées GPS.

Comment modifier ou supprimer un programme existant ?

Allez dans Menu > Programme > Modifier. Sélectionnez le canal, la période et le type. Utilisez les touches C1/C2 pour naviguer entre les programmes, appuyez longuement (3 s) sur OK pour modifier, ou simultanément sur OK et C1/C2 pour supprimer.

Comment copier les programmes d'un canal vers l'autre ?

Dans le menu Programme > Copier, sélectionnez le canal source. Confirmez. Les programmes du canal source sont copiés vers l'autre canal, en écrasant les programmes existants sur le canal de destination.

Que signifient les messages d'erreur courants ?

Les erreurs 001 à 013 concernent des incohérences de programmation (ex: événements ON/OFF mal définis, mélange horaire/astronomique). L'erreur 030 indique un problème mémoire ; effectuez une réinitialisation matérielle. Consultez le manuel pages 59 pour la liste complète.

MODE D'EMPLOI memo BT2 GPS Vemer

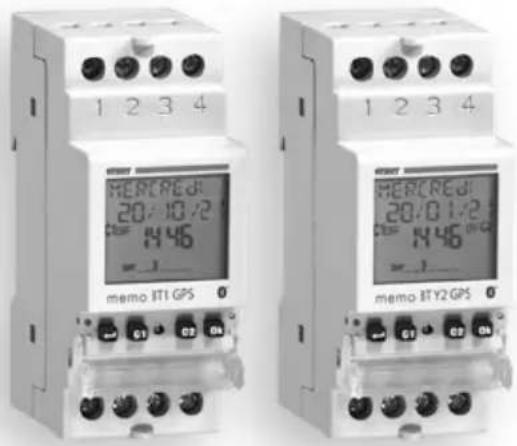

Mémo BT GPS

1 2 3 4 MERCRED 20:10/2 446 =1 memo IT1 GPS 0 MERCRED 20:0 1/2 446 =1 memo ITY2 GPS 0

Indice

■ Caractéristiques techniques, pag. 3

■ Consignes de sécurité, pag. 4

■ Dimensions, pag. 5

■ Schémas de raccordement, pag. 5

■ Description de l'affichage et du clavier, pag. 6

■ Mise en service, pag. 7

■ Page d'accueil, pag. 8

■ Description du menu, pag. 11

■ Menu paramètres, pag. 12

Réglage de la langue, pag. 13

Réglage de la date, pag. 14

Réglage de l'heure, pag. 15

Réglage de l'heure été/hiver, pag. 16

Réglage des coordonnées astronomiques, pag. 18

Réglage des commutations aléatoires, pag. 20

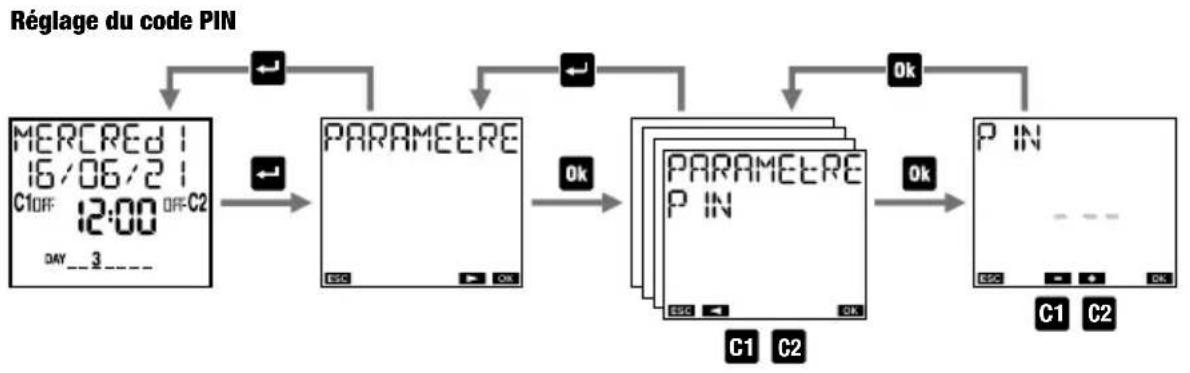

Réglage du code PIN, pag. 21

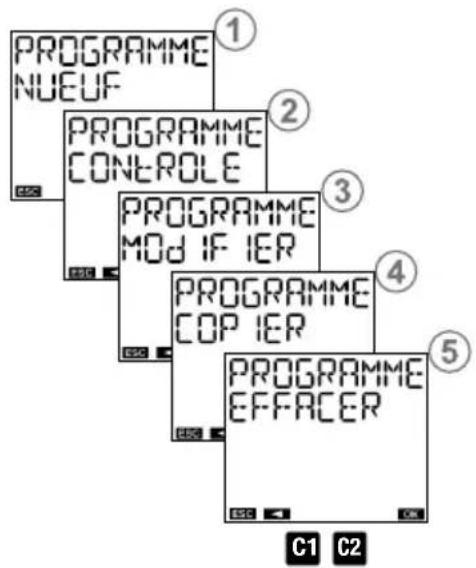

■ Menu programme

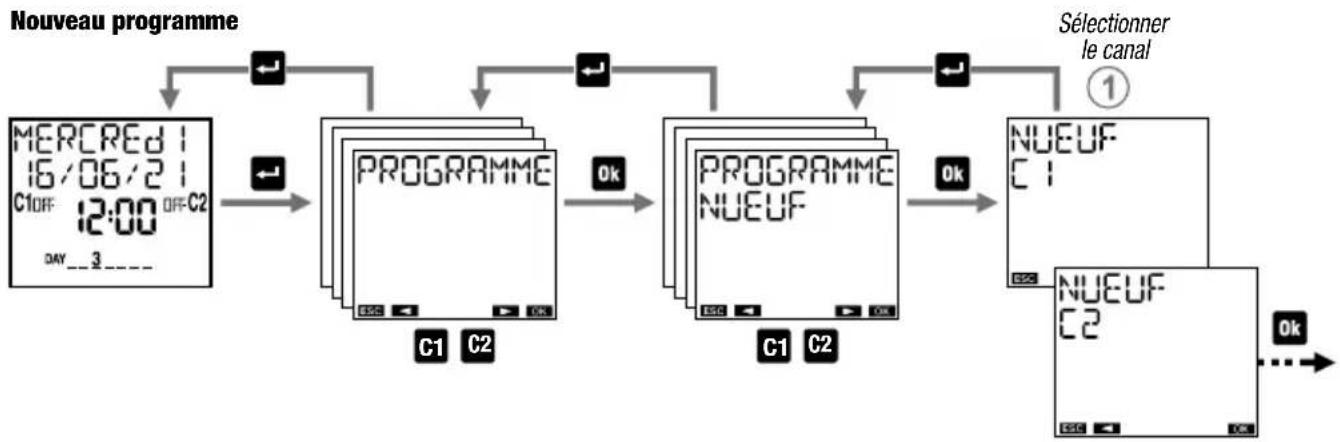

Nouveau programme, pag. 27

Nouveau programme horaire quotidien, pag. 28

Nouveau programme horaire hebdomadaire, pag. 29

Nouveau programme horaire annuel, pag. 30

Nouveau programme horaire "Vacances" pag. 32

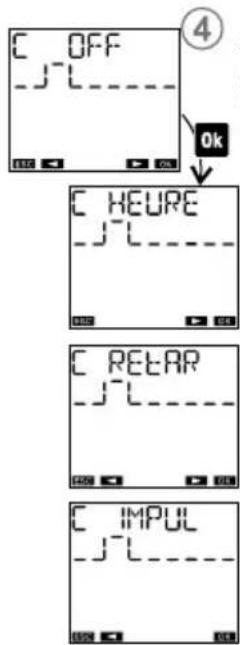

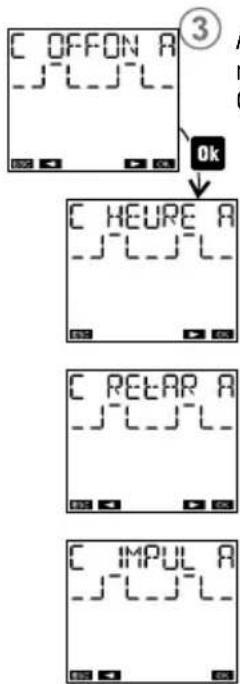

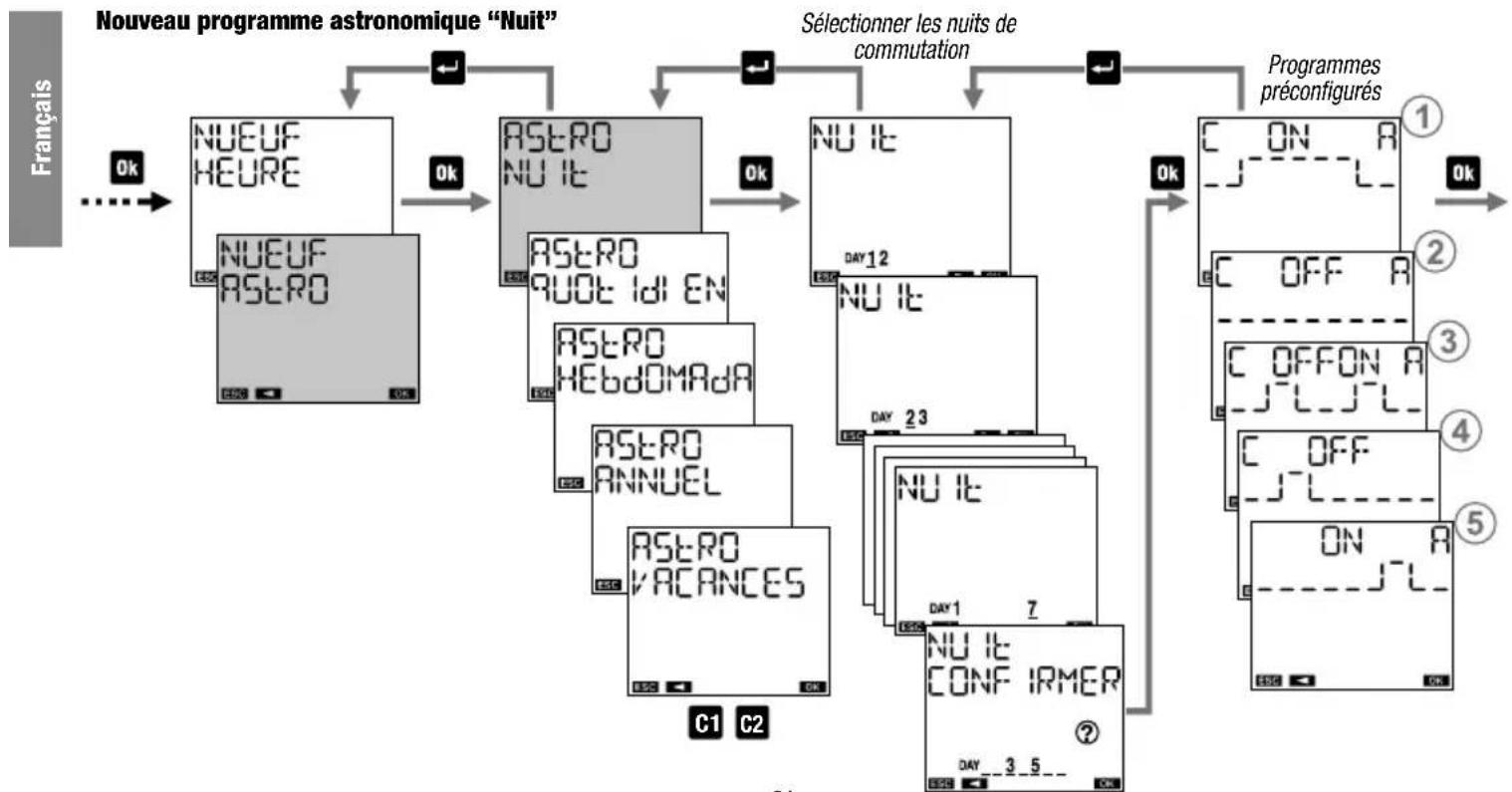

Nouveau programme astronomique "Nuit" pag. 34

Nouveau programme astronomique quotidien, p. 38

Nouveau programme astronomique hebdomadaire, p. 39

Nouveau programme astronomique annuel, pag. 40 Nouveau programme astronomique "Vacances", pag. 42

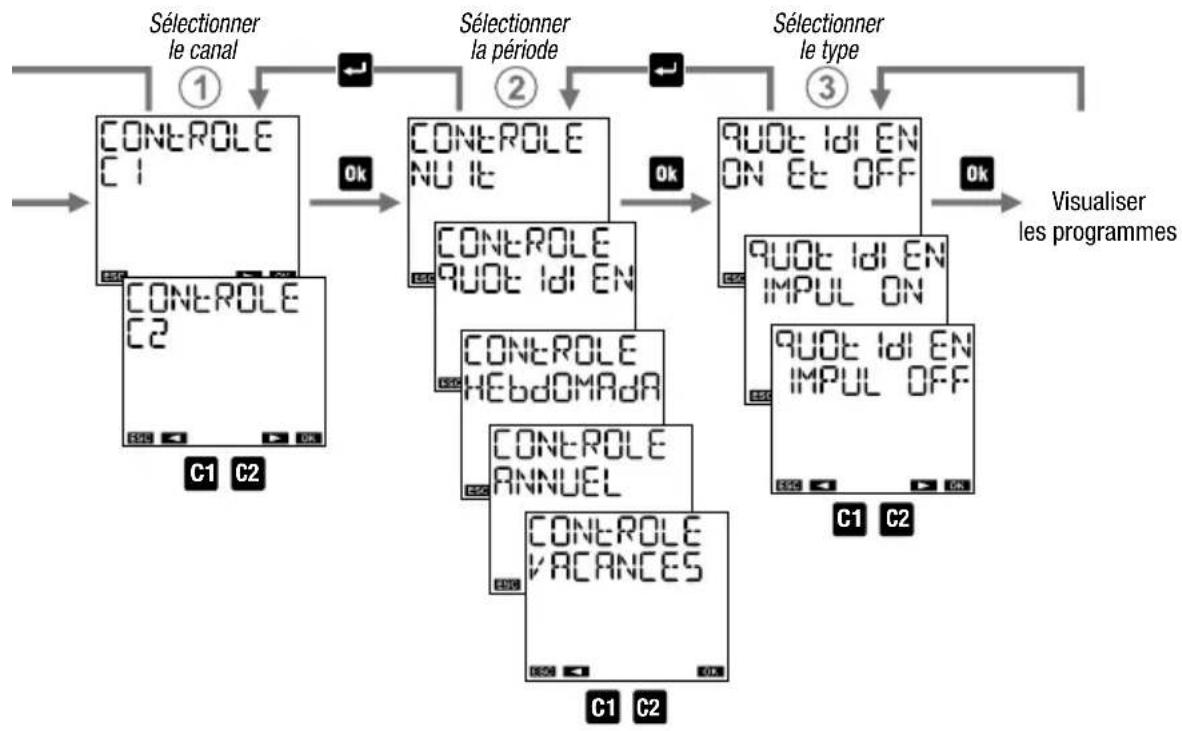

Visualiser/contrôler un programme pag. 44

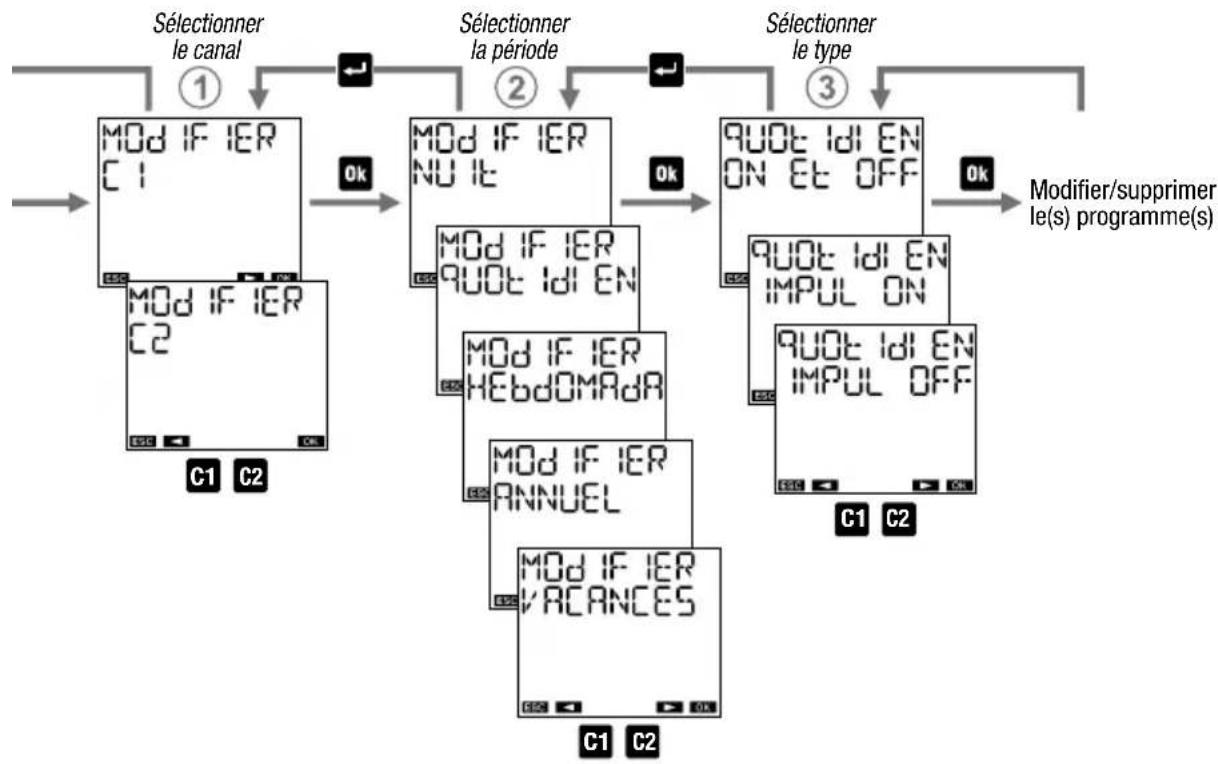

Modifier ou supprimer un programme pag. 46

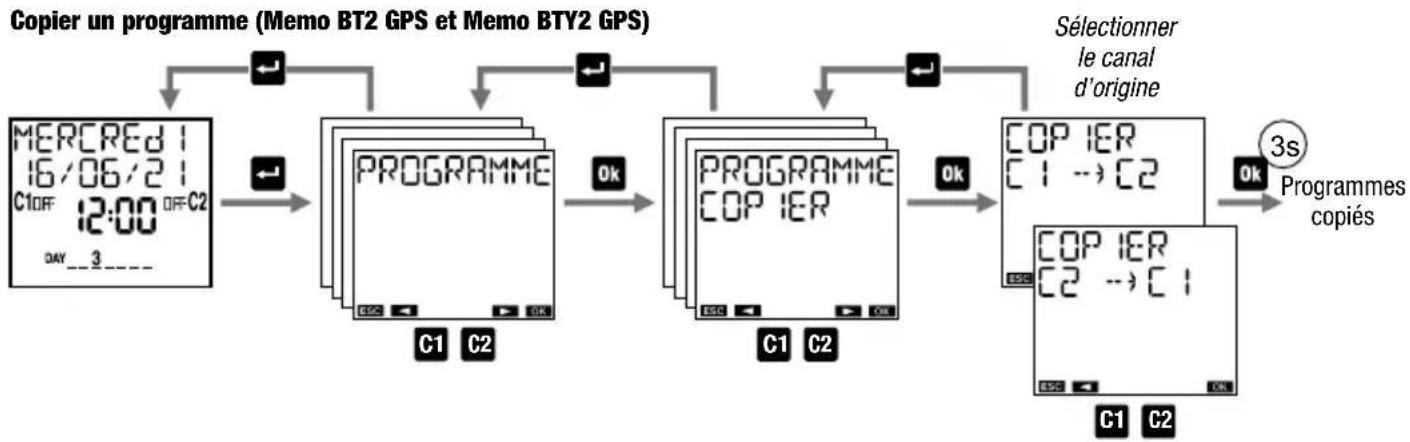

Copier un programme pag. 48

Supprimer tous les programmes d'un canal pag. 49

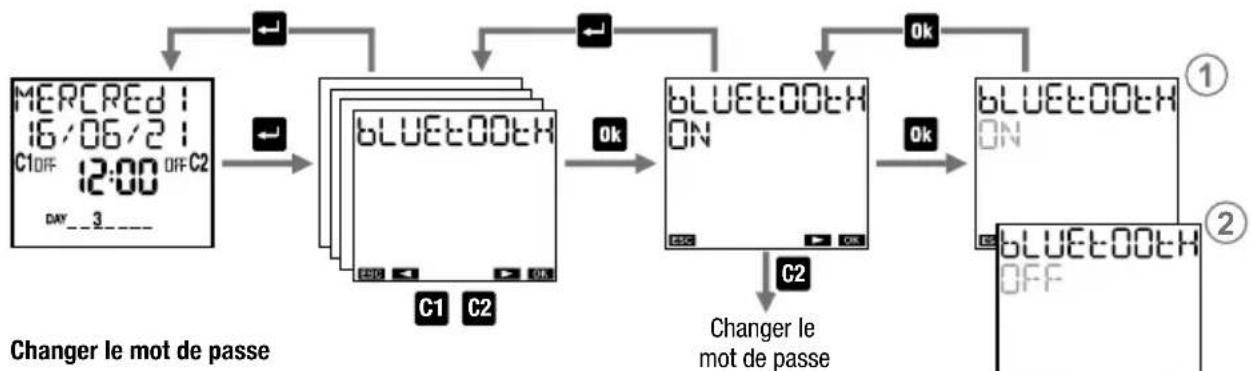

■ Menu Bluetooth, pag. 50

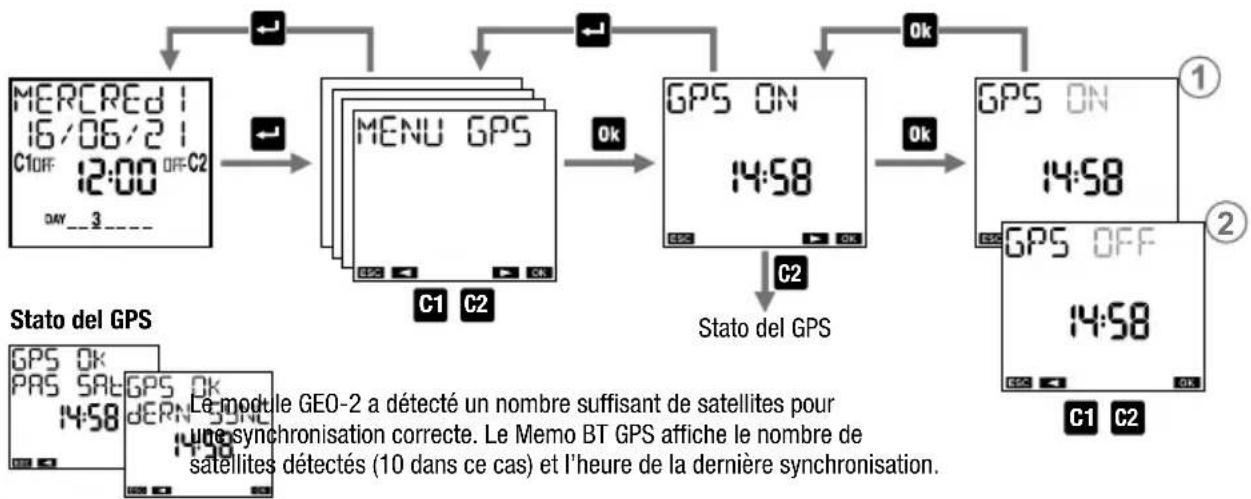

■ Menu GPS, pag. 52

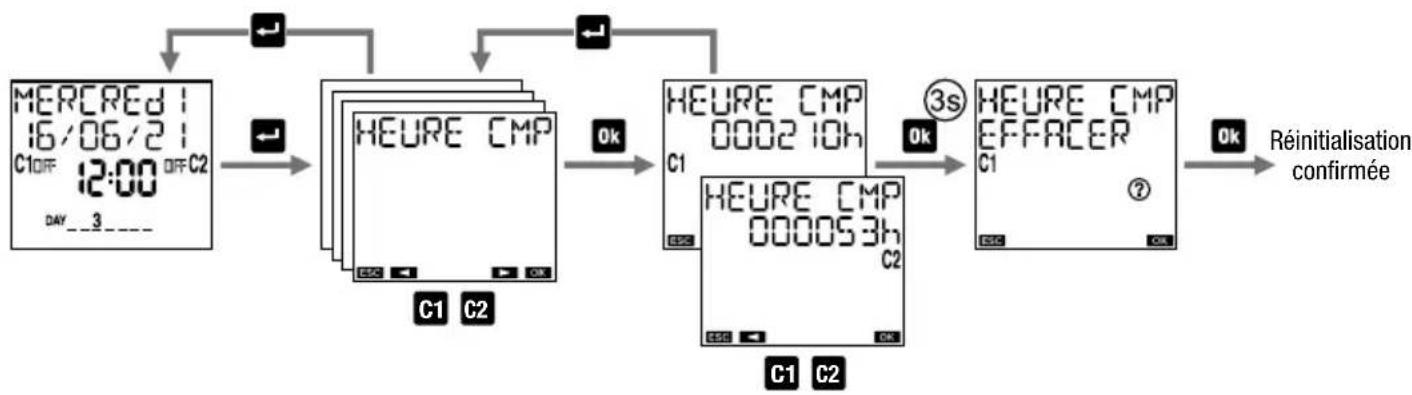

■ Menu compteur horaire, pag. 54

■ Menu reset, pag. 56

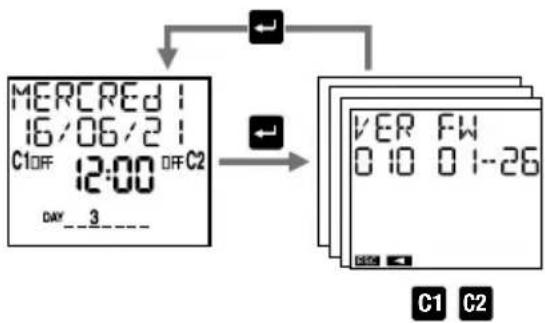

■ Menu firmware, pag. 58

■ Messages d'erreur, pag. 59

■ Remplacement de la pile pag. 60

■ Normes de référence, pag. 60

MANUEL de l'utilisateur

Les interrupteurs horaires de la série Memo BT GPS sont des dispositifs électroniques pour la gestion des charges électriques avec une programmation de type horaire ou astronomique. Ils disposent d'un canal (Memo BT1 GPS et Memo BTY1 GPS) ou deux canaux (Memo BT2 GPS et Memo BTY2 GPS) indépendants. Sur les modèles à deux canaux, les relais peuvent également être configurés indépendamment avec une programmation horaire ou astronomique.

L'interface Bluetooth permet le couplage avec des appareils mobiles (smartphone ou tablette). Grâce à l'application gratuite qui peut être téléchargée sur l'AppStore ou le Google Play Store, il est possible de programmer et d'effectuer des réglages directement depuis son smartphone, puis de transférer toutes les données sur l'interrupteur horaire. La procédure inverse est également possible, c'est-à-dire qu'il est possible d'exporter la programmation d'un interrupteur horaire vers votre appareil mobile.

Les appareils sont équipés d'une entrée pour le raccordement d'une antenne GPS (GEO-2) qui permet la mise à jour des données telles que : date, heure, latitude, longitude.

La batterie vous permet de conserver les réglages même en cas de panne de courant et peut être remplacée en retirant le capot amovible au dos de l'appareil.

Les interrupteurs horaires de la série Memo effectuent des actions de type 1BTU et sont destinés à fonctionner dans des environnements de catégorie de surtension III et degré de pollution 2 selon la norme EN 60730-1.

Référence Modèle Description

VE789700	memo BT1 GPS	Interrupteur Bluetooth GPS journalier / hebdomadaire / astronomique avec 1 canal
VE789800	memo BT2 GPS	Interrupteur Bluetooth GPS journalier / hebdomadaire / astronomique avec 2 canaux
VE790400	memo BTY1 GPS	Interrupteur Bluetooth GPS journalier / hebdomadaire / annuel / astronomique avec 1 canal
VE790500	memo BTY2 GPS	Interrupteur Bluetooth GPS journalier / hebdomadaire / annuel / astronomique avec 2 canaux

VE789900 GEO-2 Antenne GPS pour la synchronisation de la date, l'heure et la position

Caractéristiques techniques

• Tension d'alimentation: 110 ÷ 240 Vac 50/60 Hz • Consommation électrique: - Memo BT1 GPS et Memo BTY1 GPS: 1W (3.5 VA) - Memo BT2 GPS et Memo BTY2 GPS: 1.5W (5.5 VA) - Batterie Lithium remplaçable: 3V, type CR2032 - Sorties: - Relais NO 16A/250V - Nombre de sorties: 1 (Memo BT1 GPS et Memo BTY1 GPS), 2 (Memo BT2 GPS et Memo BT Y2 GPS) - Bornier à vis pour câbles d'une section maximale de 2.5mm ² - Affichage LCD avec rétro-éclairage (actif avec l'alimentation secteur) - Interface de communication Bluetooth BLE 4.1 (active avec l'alimentation secteur) - Entrée BUS pour la réception des données du GPS externe - Nombre de programmes: - Memo BT1 GPS et Memo BTY1 GPS: 120 programmes - Memo BT2 GPS et Memo BTY2 GPS: 120 programmes qui peuvent être partagés sur les 2 canaux - Type d'actions: 1BTU • Température de fonctionnement: -20 °C à +50°C • Humidité relative: 20 à 90% sans condensation

• Température de stockage: -20°C à +70°C • Bande de fréquences de fonctionnement: 2400-2483.5 MHz • Puissance maximale de radiofréquence transmise: 4 dBm • emplacement: 2 modules DIN • Indice de protection: IP20 EN60259 • Isolation: renforcée entre les parties accessibles (face avant) et toutes les autres bornes

Pas d'isolement entre le module GPS et l'alimentation électrique

Pendant l'installation et l'utilisation du produit, il est impératif de respecter les instructions suivantes:

1) Le produit doit être installé par un personnel qualifié en suivant scrupuleusement les instructions de raccordement fournies dans ce manuel. 2) Après l'installation, il faut garantir l'inaccessibilité des bornes de connexion sans outils appropriés. 3) Avant d'accéder aux bornes de raccordement, vérifier que les fils ne soient pas sous tension. 4) Ne pas brancher ni mettre sous tension l'appareil s'il présente des dommages. 5) Le produit doit être installé et mis en service conformément aux normes en vigueur des systèmes électriques.

6) Ne pas utiliser l'appareil à des fins autres que celles indiquées. 7) Dans le système électrique en amont du produit, un dispositif de protection contre les surintensités doit être installé. 8) Le produit peut être utilisé dans des environnements de catégorie de mesure III et de degré de pollution 2, conformément à la norme EN 60730-1.

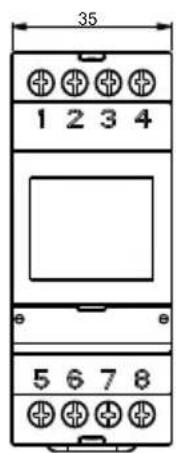

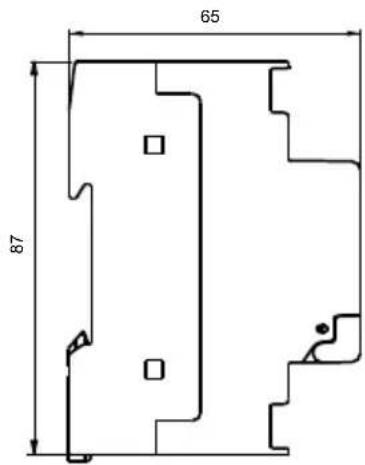

35 1 2 3 4 5 6 7 8

65 87

Schémas de raccordement

Memo BT1 GPS et Memo BTY1 GPS

1/10-240 V ~ ZG-90 Hz 1 2 3 4 (-) (+) ① 5 6 7 8 GEO-2°

Memo BT2 GPS et Memo BTY2 GPS

110~240 V~ 80.60 V 1 2 3 4 ② (-) (+) ① 5 6 7 8 GEO-2°

* Entrée antenne GPS optionnelle (non isolée). Pour les connexions à l'antenne GEO-2, se référer aux instructions spécifiques de celle-ci.

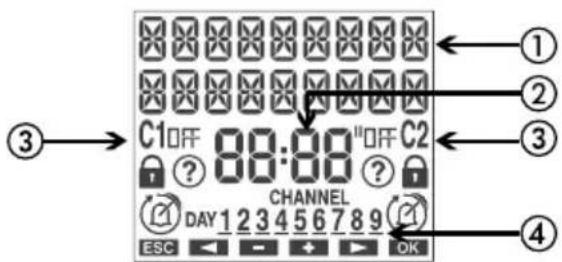

Description de l'affichage et du clavier

C1 OFF 88:00"OFF C2 CHANNEL DAY 1 2 3 4 5 6 7 8 9 ESC OK ③→①②③④

① Indications générales ② Affichage de l'heure ③ Indication de l'état du canal 1 et du canal 2 On/Off état des canaux

commutations bloquées ? commutations aléatoires actives programme vacances actif programme d'impulsion actif programme manuel actif

④ Indication du jour de la semaine (DAY)

⑤ Activation/sortie du menu (1 niveau en arrière) ⑥ Touche “C1”: diminue la date et l'heure/menu précédent/commutation du canal 1/verrouillage du canal 1 Touche “C2”: augmente la date et l'heure/menu suivant/commutation du canal 2/verrouillage du canal 2 ⑦ Confirmer la sélection ⑧ Réinitialisation matérielle

Touche "Ok" + "C1" (3 secondes) : commutation aléatoire du canal 1

Touche "Ok" + "C2" (3 secondes) : commutation aléatoire du canal 2

Mise en service

• Une fois sorti de l'emballage, l'appareil Memo BT GPS est éteint : appuyez sur la touche et attendez un court instant que l'affichage s'allume.
• La langue réglée par défaut est le français. Pour la changer, appuyez sur la touche pendant au moins 3 secondes. Choisissez parmi : italien, anglais, espagnol, français ou allemand et confirmez avec la touche ok
• Effectuez les raccordements en respectant les schémas de la page 5 de ce manuel.
• Lorsque le Memo BT GPS est alimenté, le rétro-éclairage s'allume en permanence.
• La présence de la batterie de secours permet au Memo BT GPS de garder en mémoire les différents paramètres renseignés. Pour effectuer les autres réglages, suivez les étapes suivantes:

Date: - Format: JJ/MM/AA

	- 1er jour de la semaine: lundi
Coordonnées	- Pays: France
astronomiques:	- Ville: Paris
	- Latitude: Nord (48° 51' 36")
	- Longitude: Est (2° 21' 00")

Changement d'heure d'été/d'hiver: actif

- début de l'heure d'été (DST): dernier dimanche de mars à 2h00- fin de l'heure d'été (DST): dernier dimanche d'octobre à 03h00

Correction offset: - Coucher du soleil: +0:00- Lever du soleil: +0:00

Fuseau horaire: +1:00 UTC

Commutations aléatoires: - minimum: 1 minute- maximum: 5 minutes

Code PIN: désactivé (---)

Bluetooth: Activé

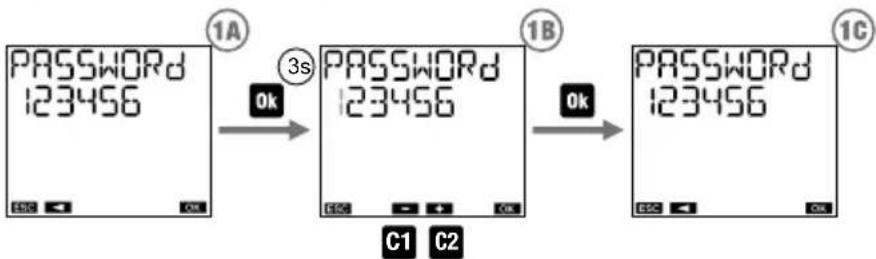

Mot de passe Bluetooth: 123456

Module GPS : Activé

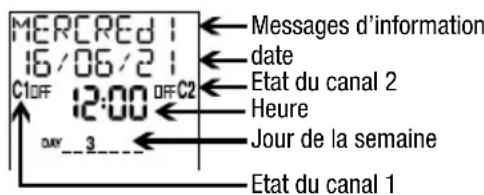

MERCRED 1 16/06/21 C10FF 12:00 OFF C2 day 3 Messages d'information date Etat du canal 2 Heure Jour de la semaine Etat du canal 1

Messages d'information

• Jour de la semaine (en lettres)
• Etat du GPS
• Code d'identification du produit et numéro de série
• NO RESEAU * Etat de la batterie (seulement si déchargée) * Seulement si le Memo BT GPS n'est pas alimenté sur secteur. Dans cette condition, le rétro-éclairage n'est pas actif et les relais ne peuvent pas commuter.

NOTE: L'interface Bluetooth est active uniquement lorsque le Memo BT GPS affiche la page d'accueil et s'il est alimenté sur secteur. Par conséquent, pour transférer des programmes depuis et vers un appareil mobile, il est nécessaire de respecter ces conditions.

Commutations manuelles du canal 1

• Touche "C1": Commutation manuelle ON/OFF du relais. Lorsque la commutation manuelle est active, le symbole est affiché. Cette condition persiste jusqu'à la prochaine commutation programmée.
• Maintien de la touche “C1” (pendant 3 sec): blocage ou déblocage de la commutation du relais. Quand la commutation est bloquée, le symbole 📋 est affiché.
• Maintien des touches “ok” + “C-1” (pendant 3 sec) : activation ou désactivation de la commutation aléatoire du relais. Lorsque la commutation aléatoire est active, le symbole ^7 est affiché.

Commutations manuelles du canal 2 (uniquement pour Memo BT2 et Memo BTY2)

• Touche "C2": Commutation manuelle ON/OFF du relais. Lorsque la commutation manuelle est active, le symbole C est affiché. Cette condition persiste jusqu'à la prochaine commutation programmée.
• Maintien de la touche “C2” (pendant 3 sec): blocage ou déblocage de la commutation du relais. Quand la commutation est bloquée, le symbole 🔒 est affiché.
• Maintien des touches “Ok” + “C2” (pendant 3 sec) : activation ou désactivation de la commutation aléatoire du relais. Lorsque la commutation aléatoire est active, le symbole ⑦ est affiché.

Accédez au magasin d'application de votre appareil mobile, téléchargez et lancez l'application gratuite Memo - Vemer

Memo ① + ② Connexion à un nouvel appareil APPARELS À PROXIMITE VE790500-4416B113 EB:F2:C5:7E:B3:7E Ajouler un appareil Mem

Connection à un nouvel apparaël ACTARELLA LA PROXIMITS Demande d'appairage Bluetooth Saisissez le code PIN pour l'appairage à VE790500-44168113 (Essayez 0000 ou 1234). PIN Généralement 0000 ou 1234 Annuler | OK 1 2 3 ABC DEF 4 GHJ IKI MNE 6 7 FROS TUV 8 RYZ 9 0 ✓

Mena BTY2 GPS bty2 GPS VE790500-4416B113 APRAMEL 18:35:229 GMT 08/06 BTY2 GPS Détalis de l'appareil EXTRATO MÉC À JOUR 18 06 2022 09:48:03 Mena bty2 GPS VE790500-4416B113 PROGRAMMES > RÉGLAGES > PARAMÈTRES > SORTIES RELAIS > SYNCHRONISER

• Manuel de l'utilisateur Memo BT GPS

① À l'ouverture, l'application affiche la liste des appareils Memo BT GPS associés. Pour associer un nouveau dispositif, appuyez sur le symbole “+” dans le coin supérieur droit.

Tous les périphériques Bluetooth détectés à proximité sont affichés : sélectionnez le périphérique à associer dans la liste.

Remarque : chaque appareil est identifié par le code produit (par exemple VE789700) et par le numéro de série (par exemple 00000020). Ces informations peuvent être consultées à partir de la page d'accueil du Memo BT GPS. Attention : assurez-vous que l'appareil Memo BT GPS est alimenté sur secteur et que l'écran affiche la page d'accueil. Sinon, l'interface Bluetooth n'est pas active et l'appareil ne sera pas visible.

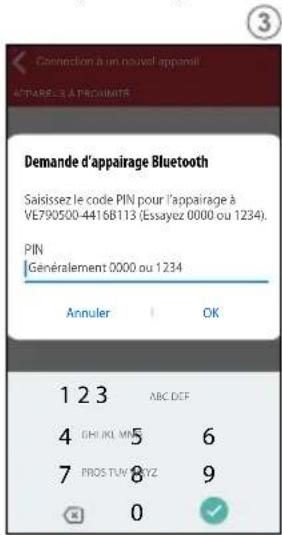

③ Saisissez le mot de passe pour associer le Memo BT GPS à votre appareil mobile (s'il n'a pas été modifié, le mot de passe par défaut est 123456)

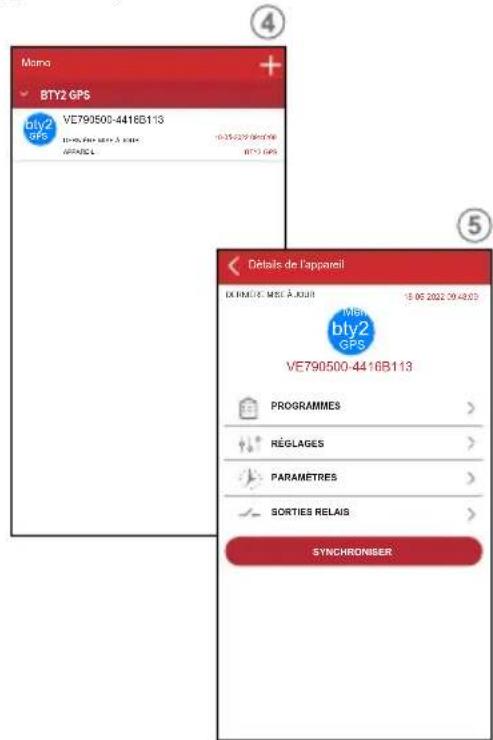

④ Après avoir effectué les étapes ci-dessus, le Memo BT GPS est ajouté dans la liste des appareils associés.

Sélectionnez le Memo BT GPS sur lequel vous voulez intervenir dans la liste des dispositifs associés.

Remarque : la communication entre l'application et l'interrupteur horaire Memo est de type point à point.

Cela signifie que l'application ne peut communiquer qu'avec un seul appareil à la fois.

Le Memo BT GPS actuellement connecté à l'application affiche le symbole * immédiatement après le numéro de série.

L'application affiche la page initiale du Memo BT GPS. Depuis cette page, vous pouvez :

a. Créer de nouveaux programmes qui seront ensuite copiés sur le Memo BT GPS

b. Modifier les paramètres du Memo BT GPS

c. Visualiser les paramètres et associer un alias (nom qui identifie l'interrupteur horaire, tel que "Memo BT1 GPS Belluno") au Memo BT GPS

d. Contrôler manuellement la ou les sorties relais et activer la fonction de commutation aléatoire.

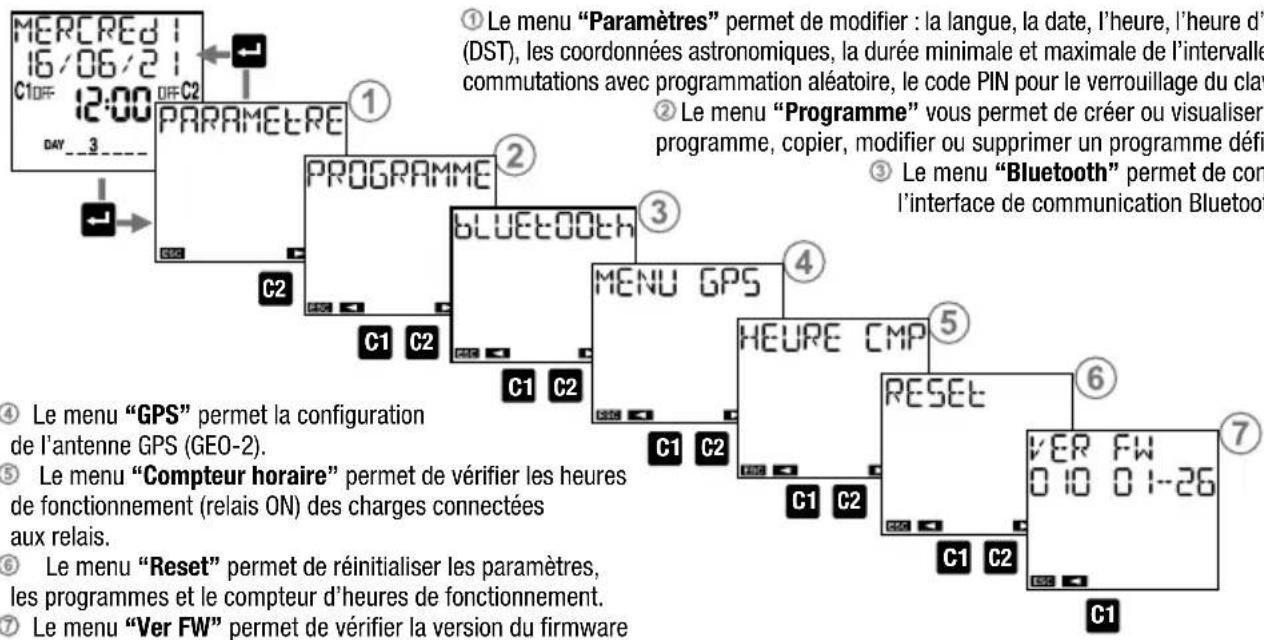

Description du MENU

MERCRED 1 16/06/2 1 C1 OFF 12:00 OFF C2 DAY _3 _ PARAMETRE ① C2 PROGRAMME ② BLUETOOTH ③ MENU GPS ④ C1 C2 C1 C2 HEURE CMP ⑤ C1 C2 RESET ⑥ VER FW 0 10 0 1-26 ⑦ C1 ⑧ Le menu "Paramètres" permet de modifier : la langue, la date, l'heure, l'heure d' (DST), les coordonnées astronomiques, la durée minimale et maximale de l'intervalle commutations avec programmation aléatoire, le code PIN pour le verrouillage du clav. ⑨ Le menu "Programme" vous permet de créer ou visualiser programme, copier, modifier ou supprimer un programme défii. ⑩ Le menu "Bluetooth" permet de con l'interface de communication Bluetooth ⑪ Le menu "GPS" permet la configuration de l'antenne GPS (GEO-2). ⑫ Le menu "Compteur horaire" permet de vérifier les heures de fonctionnement (relais ON) des charges connectées aux relais. ⑬ Le menu "Reset" permet de réinitialiser les paramètres, les programmes et le compteur d'heures de fonctionnement. ⑭ Le menu "Ver FW" permet de vérifier la version du firmware

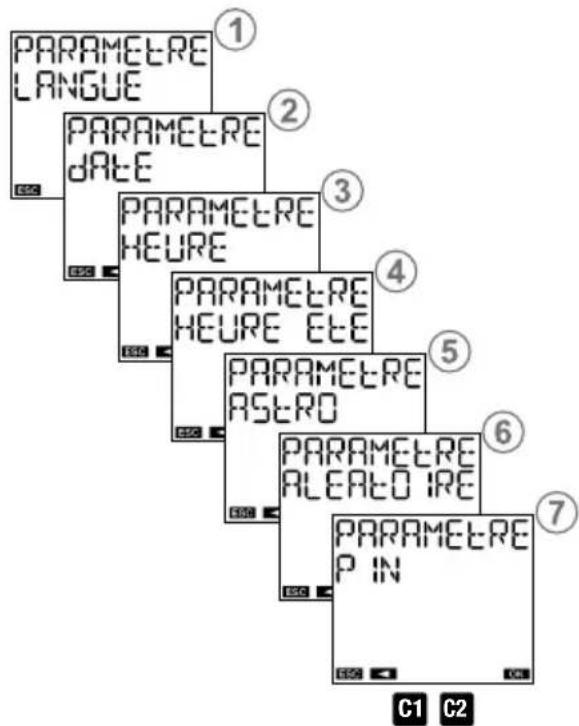

MENU Parametres

Le menu "Paramètres" vous permet de visualiser ou modifier les paramètres généraux de fonctionnement du Memo BT GPS, tels que:

① Langue ② Date ③ Heure ④ Heure d'été/d'hiver (DST) ⑤ Coordonnées astronomiques ⑥ Durée de l'intervalle entre deux commutations aléatoires ⑦ Protection du clavier par code PIN

Réglage de la langue

Réglage de la date

① Formats de date possibles : jour-mois-année (JJ/MM/RR), année-mois-jour (RR/MM/JJ), mois-jour-année (MM/JJ/RR). ② Choisissez, par convention, le premier jour de la semaine. En Italie, par exemple, le premier jour de la semaine est le lundi, au Royaume-Uni, c'est le dimanche. ③ Entrer la date: jour, mois, année.

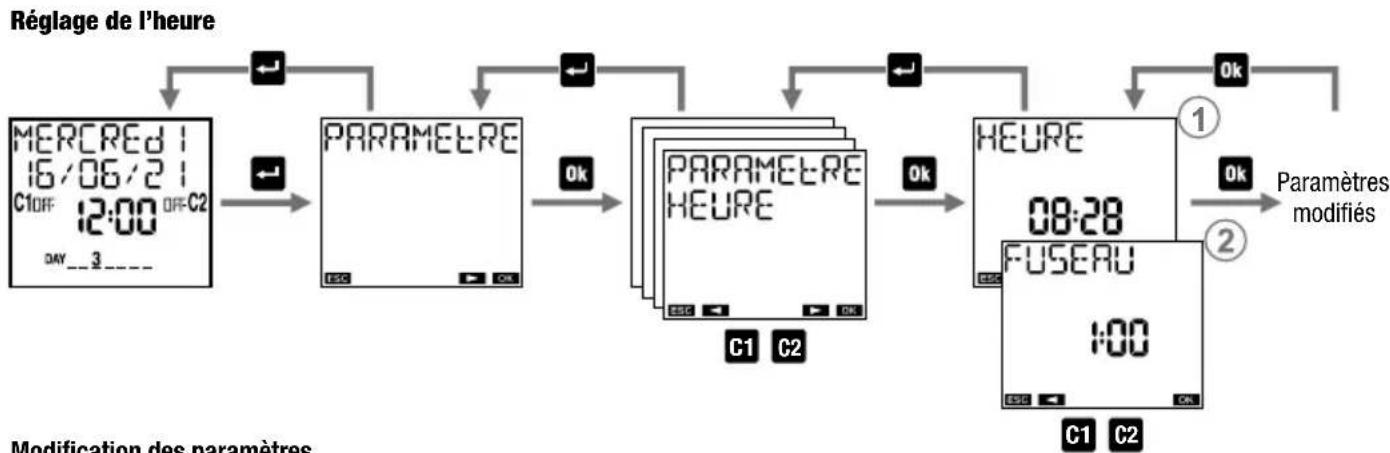


① Réglage de l'heure : heures, minutes. ② Réglage du fuseau horaire. Plage : -14h00 à +14h00 par pas de 15 minutes. Pour la France, réglez +01h00

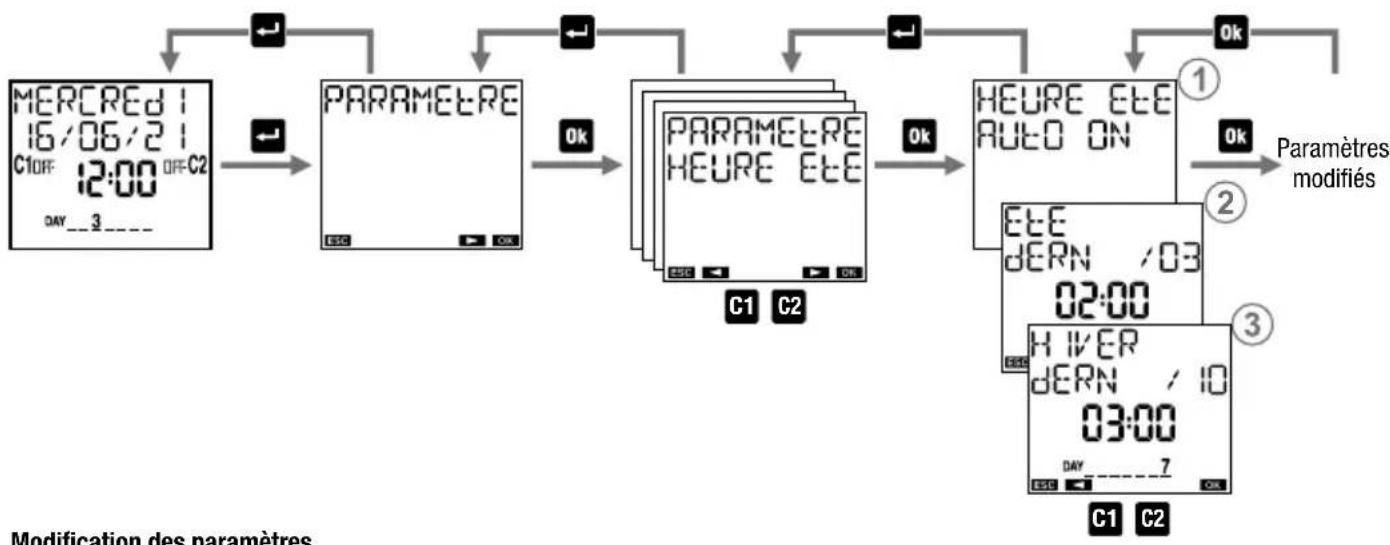

Réglage de l'heure d'été (DST) / d'hiver (cet)

Le changement d'heure d'été (DST) / heure d'hiver (CET) et vice versa peut se produire de manière automatique. Dans ce cas, l'interrupteur :

• augmente d'une heure lors du passage de l'heure d'hiver (CET) à l'heure d'été (DST)
• diminue d'une heure lors du passage de l'heure d'été (DST) à l'heure d'hiver (CET).

Pour chaque changement, il est nécessaire de préciser :

La semaine du mois au cours de laquelle le changement d'heure a lieu (première, deuxième, troisième, quatrième, dernière)

Le jour de la semaine (Lundi: 1, Mardi: 2,...)

Le mois L'heure et les minutes

En Italie, par exemple, l'heure d'été (DST) commence le dernier (dERN) dimanche (7) de Mars (☐) a été determine le dernier (dERN) dimanche (7) d'octobre (10) à 03:00

    subgraph C1
        G["0k"] --> H["C1"]
        I["0k"] --> J["C2"]
    end

    subgraph C2
        K["①"] --> L["HEURE ETE AUTO ON"]
        M["②"] --> N["DEERN /03 02:00"]
        O["③"] --> P["DEERN /10 03:00"]
        Q["④"] --> R["DEERN /03 02:00"]
        S["⑤"] --> T["DEERN /10 03:00"]
    end

① Choisissez (R) pour activer ou ( ) pour désactiver le changement d'heure automatique. ② Réglez la date et l'heure du passage de l'heure d'hiver (CET) à l'heure d'été (DST) ③ Réglez la date et l'heure du passage de l'heure d'été (DST) à l'heure d'hiver (CET)

Réglage des coordonnées astronomiques

Le réglage des coordonnées géographiques d'un lieu permet au Memo BT GPS de calculer, pour chaque jour de l'année, les heures de lever et de coucher du soleil. Dans le Memo BT GPS sont stockées les coordonnées des lieux énumérés ci-dessous. Si votre emplacement est présent dans la liste, vous pouvez le sélectionner à partir du menu ①, sinon il faudra renseigner manuellement les coordonnées de latitude et de longitude (menu ② ③).

Remarque : si l'écran du point ① affiche “----”, cela signifie que les coordonnées de latitude et de longitude ont été saisies manuellement.

Lieux en mémoire: Italie: toutes les provinces. Royaume-Uni: Cardiff, Belfast, Edinburgh, London. Espagne: Barcelona, Madrid, Seville, Valencia.

France: Lyon, Marseille, Paris, Toulouse. Allemagne: Berlin, Hamburg, Cologne, Monaco. Finlande: Helsinki, Hämeenlinna, Hyvinkää, Lissalmi, Joensuu, Jyväskylä, Kajaani, Kemi, Kokkola, Kotka, Kouvola, Kuopio, Kuusamo, Lahti, Lohja, Lappeenranta, Mikkeli, Oulu, Pori, Porvoo, Raahe, Rauma, Rovaniemi, Saariselkä, Salo, Savonlinna, Seinäjoki, Tampere, Tornio, Turku, Vaasa, Varkaus

La correction des heures de lever et de coucher du soleil est utile lorsque la présence d'éléments perturbateurs, tels que les montagnes, influencent les heures réelles de lever et de coucher du soleil, nécessitant d'avancer ou de retarder de quelques minutes les heures calculées. Le crépuscule est l'intervalle de temps avant le lever du soleil, ou après son coucher, caractérisé par la permanence de la lumière due à la diffusion par l'atmosphère de la lumière du Soleil. Pendant ces intervalles de temps, il est possible de distinguer clairement les objets et de mener des activités de plein air sans utiliser d'éclairage supplémentaire. Avec le Memo BT GPS, il est possible d'activer ou de désactiver les charges en fonction des heures de lever et de coucher du soleil ou du crépuscule civil. La correction de l'heure calculée s'applique également aux heures du crépuscule.

Pour visualiser l'heure d'allumage (coucher du soleil) et d'extinction (lever du soleil) calculée, appuyez sur la touche ____ à partir de l'écran d'accueil. Les heures affichées tiennent compte des corrections éventuellement renseignées. Si l'écran affiche ____, cela signifie que l'heure de lever du soleil calculée est postérieure à l'heure de coucher du soleil. Si l'écran affiche ____, cela signifie que l'heure de lever du soleil calculée est avant 00h00 ou que l'heure de coucher du soleil calculée est après 23h59.

Modification des paramètres

① Choisissez votre lieu. S'il n'est pas présent dans la liste, passez aux étapes ② et ③. ② Définissez la latitude du lieu d'installation*. ③ Définissez la longitude du lieu d'installation*. ④ Paramétrez une éventuelle correction offset (-2h00 à +2h00) indépendante de chaque canal au lever du soleil. ⑤ Paramétrez une éventuelle correction offset (-2h00 à +2h00) indépendante de chaque canal au coucher du soleil. ⑥ Choisissez comme heures de commutation le crépuscule civil () à la place des heures de lever et de coucher du soleil (CIVILE N).

Si l'antenne GEO-2 est connectée et activée, le Memo BT GPS synchronise la date, l'heure et les coordonnées (longitude et latitude) grâce à la réception du signal GPS. La synchronisation se fait automatiquement toutes les 30 secondes. Les données reçues par l'antenne écrasent toute modification effectuée manuellement.

Réglage des commutations aléatoires

La fonction “commutation aléatoire” (activée avec la combinaison de touches décrite à la page 6) permet de commuter automatiquement et à intervalles de temps aléatoires le canal sur lequel elle est active. Ce menu permet de définir la durée minimale et maximale de l'intervalle de temps entre deux commutations aléatoires. Par défaut, la durée minimale est de 1 minute, la durée maximale est de 5 minutes.

Modification des paramètres

① Définir la durée minimale. Il est possible de définir des valeurs entre 1 minute et la durée maximale.

② Définir la durée maximale. Il est possible de définir des valeurs entre la durée minimale et 23h59min.

Remarque : en réglant une durée minimale égale à la durée maximale, les commutations se produiront à des intervalles de temps fixes.

La protection par code PIN est utilisée pour verrouiller le clavier et empêcher toute modification par des personnes non autorisées. Lorsque celle-ci est active, il est nécessaire de saisir le code préalablement renseigné : si le code est correct, le clavier se déverrouille ; après 3 minutes sans appuyer sur une touche, le clavier se verrouille automatiquement.

Pour activer la protection par code PIN

- Définir une valeur entre 000 et 999

Pour désactiver la protection par code PIN :

- définir “---” (situé avant 000 ou après 999)

Remarque : si vous avez oublié votre code PIN pour déverrouiller le Memo BT GPS, il est nécessaire d'effectuer une réinitialisation matérielle (voir page 56).

- 21 - Manuel de l'utilisateur Memo BT GPS

MENU programme

Le menu "Programme" vous permet de:

① Créer un nouveau programme ② Visualiser les programmes existants ③ Modifier ou supprimer un programme existant ④ Copier tous les programmes du canal 1 vers le canal 2 et vice versa (uniquement pour les Memo BT2 GPS et Memo BTY2 GPS) ⑤ Supprimer tous les programmes d'un canal

PROGRAMME NUEUF ① ② PROGRAMME CONTROLE ③ PROGRAMME MOD IF IER ④ PROGRAMME COP IER ⑤ PROGRAMME EFFACER C1 C2

Sélectionnez les jours

faire défiler les jours de la semaine de 1 à 7 :

• en appuyant sur la touche C2 pour passer au jour suivant sans sélectionner le jour actuel symbolisé par un chiffre clignotant.
• en appuyant sur la touche OK pour sélectionner/désélectionner le jour en cours et passer au suivant.

Types de programmes

• Programme “ON et OFF”: se compose d'une commutation ON et d'une commutation ultérieure OFF du relais. Ce type de programm
• Programme "Impulsion ON": commutation ON du relais pour une durée maximale de 59 seconde
• Programme "Impulsion OFF": commutation OFF du relais pour une durée maximale de 59 secondes. Ce type de programm
• Programme “Vacances” : période de temps définie par une heure de début et une heure de fin pendant laquelle toutes les commutations programmées (du canal sélectionné) sont désactivées. Le relais peut être en position OFF ou en position ON.

Types de canaux

• Canal "Heure" : exécute des programmes de type horaire : ON et OFF, Impulsion ON, Impulsion OFF, Vacances.
• Canal "Astro". Exécute des programmes de type astronomique, c'est-à-dire dans l'intervalle délimité par le lever et le coucher du soleil* : ON et OFF, Impulsion ON, Impulsion OFF, Vacances, Nuit (voir pages 38 et 39). Les commutations ON programmées avant le coucher du soleil sont exécutées au coucher du soleil. Les commutations OFF programmées après le lever du soleil sont exécutées au lever du soleil (à l'exception de certains programmes "Nuit" qui peuvent avoir des commutations ON ou OFF pendant la journée. Voir page 34). * Les heures de lever et de coucher du soleil sont automatiquement calculées par le Memo BT GPS en fonction des coordonnées géographiques définies lors de l'installation. Il est possible d'utiliser les heures du crépuscule civil à la place des heures de lever et de coucher du soleil (voir page 18).

⚠ Important: sur un même canal ne peuvent pas coexister des programmes "Impulsion ON" et "Impulsion OFF" (si un programme "Impulsion ON" est déjà présent, il n'est pas possible d'enregistrer un programme "Impulsion OFF" et vice versa). ⚠ Important: sur un même canal ne peuvent pas coexister des programmes “Vacances” ON et “Vacances” OFF (si un programme “Vacances” ON est déjà présent, il n'est pas possible d'enregistrer un programme “Vacances” OFF et vice versa). ⚠ Important: un canal peut être soit de type horaire, soit de type astronomique, mais il ne peut pas être des deux types simultanément. Il n'est pas possible de sauvegarder des programmes de type astronomique sur un canal où sont stockés des programmes de type horaire. L'erreur ERROR 011 signifie qu'il y a un programme astronomique sur un canal horaire.

L'erreur ERROR 012 signifie qu'il y a un programme horaire sur un canal astronomique. Dans ce cas, il est nécessaire de supprimer les programmes sauvegardés sur ce canal (voir page 49).

Priorité des programmes

La priorité des programmes définit comment le Memo BT GPS gère le cas où des programmes de période différente sont en cours d'exécution simultanément (1 indique une priorité plus élevée).

Programme Date* Annuel Me	nsuel Hebdom	adaire Quotidien
Vacances 1
Nuit 2
Impulsion 3
On/Off 4 5 6 7 8

* Date : sélectionner le jour, le mois, l'année (programme exécuté à une date précise). Si le mois n'est pas spécifié, le programme est exécuté tous les jours XX de tous les mois de l'année spécifiée.

Priorité des programmes on et OFF

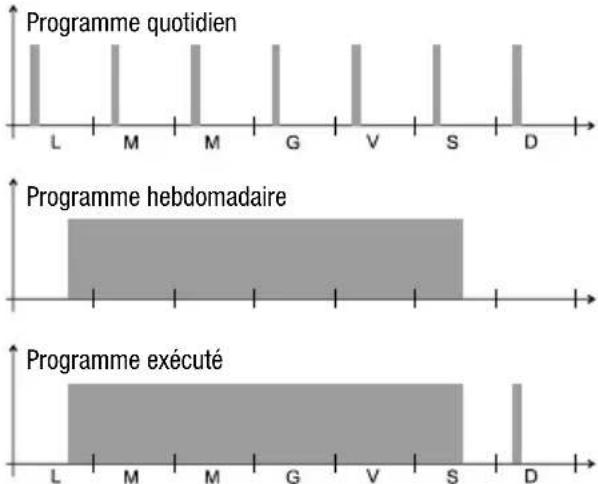

Dans le cas où, sur le même canal, des programmes ON et OFF sont renseignés avec des périodes différentes (quotidiennes ou hebdomadaires) pour être exécutés dans la même journée, seul le programme avec la plus haute priorité est exécuté.

Selon cet exemple, on peut voir que l'événement quotidien du lundi n'est pas réalisé car à ce jour débute le programme hebdomadaire (même si le programme quotidien du lundi débute et se termine avant le début du programme hebdomadaire).

En revanche, le programme quotidien du dimanche fonctionnera selon la programmation journalière car le programme hebdomadaire n'est renseigné que jusqu'au samedi.

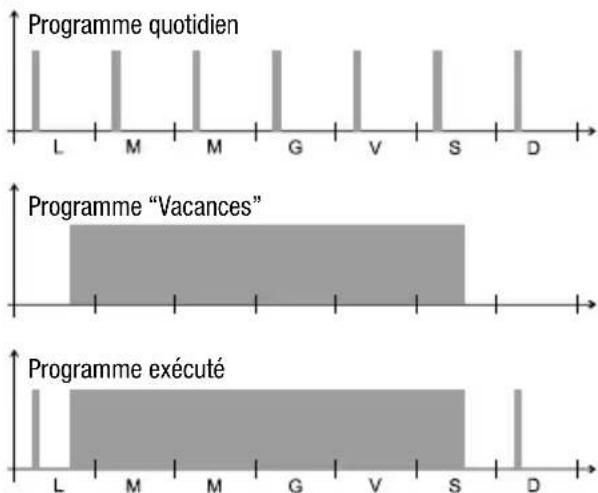

Le programme "Vacances" commence et se termine exactement à la période spécifiée.

Choisir le canal à programmer (uniquement pour le Memo BT2 GPS et le Memo BTY2 GPS)

Nouveau programme horaire quotidien

Paramètres du programme

• ON et OFF: Heure de mise en marche et heure d'arrêt
• Impulsion ON: Heure et durée d'impulsion (maximum 59 secondes)
• Impulsion OFF: Heure et durée d'impulsion (maximum 59 secondes)

Nouveau programme horaire hebdomadaire

Paramètres du programme

• ON et OFF: Heure de mise en marche et heure d'arrêt suivant les jours sélectionnés*
• Impulsion ON: Heure d'activation et durée d'impulsion (maximum 59 secondes) suivant les jours sélectionnés*
• Impulsion OFF: Heure d'activation et durée d'impulsion (maximum 59 secondes) suivant les jours sélectionnés

* Voir "Sélectionner les jours" à la page 23

Nouveau programme horaire annuel

Paramètres du programme

• ON et OFF: Heure de mise en marche et heure d'arrêt suivant les jours sélectionnés*
• Impulsion ON: Heure d'activation et durée d'impulsion (maximum 59 secondes) suivant les jours sélectionnés*
• Impulsion OFF: Heure d'activation et durée d'impulsion (maximum 59 secondes) suivant les jours sélectionnés*

* Voir "Configuration d'un programme annuel" à la page 31

Configuration d'un programme horaire annuel

Pour définir le programme:

la première, la deuxième, la troisième, la quatrième ou la dernière semaine du mois, il suffit de sélectionner les jours et : renseigner le mois (MM pour tous les mois) renseigner l'année (AA pour tous les ans)

Remarque : dans ce cas, le programme annuel doit commencer et se terminer le même jour, sinon apparaît le message d'erreur ERREUR 010

Pour définir le programme le dernier jour :

---/MM/RR de chaque mois, tous les ans ---/V/V/RR du mois VV spécifié, tous les ans ---/MM/ZZ de chaque mois, de l'année ZZ spécifiée ---/V/V/ZZ du mois W et de l'année ZZ spécifiés

Pour définir le programme à un jour XX spécifique :

xx/MM/RR chaque mois, tous les ans xx/99/RR du mois VV spécifié, tous les ans xx/MM/ZZ de chaque mois, de l'année ZZ spécifiée xx/99/ZZ du mois W et de l'année ZZ spécifiés

Nouveau programme horaire "Vacances"
    J["Entrer les paramètres du programme"]

① Vacances OFF: le relais est éteint du début à la fin du programme "Vacances". ② Vacances ON: le relais est allumé du début à la fin du programme "Vacances".

Paramètres du programme

• début du programme
• fin du programme

Configuration d'un programme horaire "Vacances"

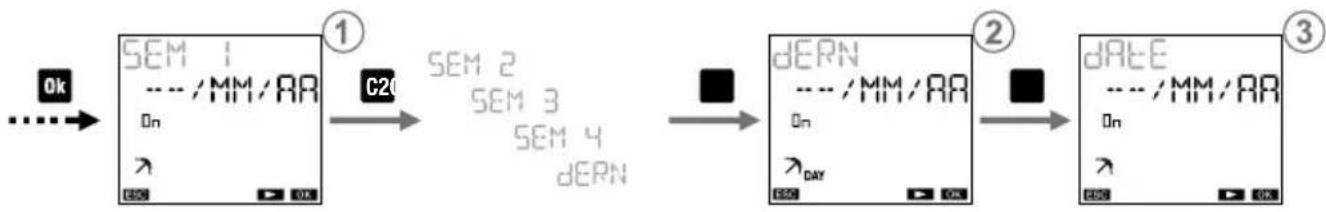


Pour définir le programme:

la première, la deuxième, la troisième, la quatrième ou la dernière semaine du mois, il suffit de sélectionner les jours et : renseigner le mois (MM pour tous les mois) renseigner l'année (AA pour tous les ans)

Remarque : dans ce cas, le programme "Vacances" doit commencer et se terminer le même jour, sinon apparaît le message d'erreur ERREUR 010.

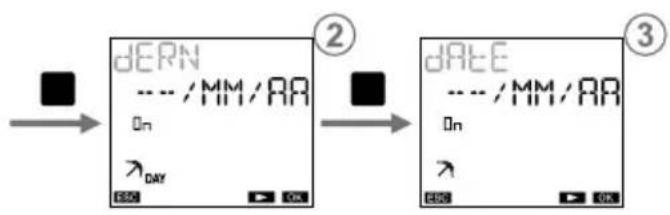

Pour définir le programme le dernier jour:

/MM/RR de chaque mois, tous les ans --- /V/V/RR du mois VV spécifié, tous les ans --- /MM/ZZ de chaque mois, de l'année ZZ spécifiée --- /W/V /ZZ du mois W et de l'année ZZ spécifiés

Pour définir le programme à un jour XX spécifique :

xx/MM/RR de chaque mois, tous les ans xx/MM/ZZ de chaque mois, de l'année ZZ spécifiée xx/V/V/ZZ du mois VW et de l'année ZZ spécifiés

• 34 - Manuel de l'utilisateur Memo BT GPS

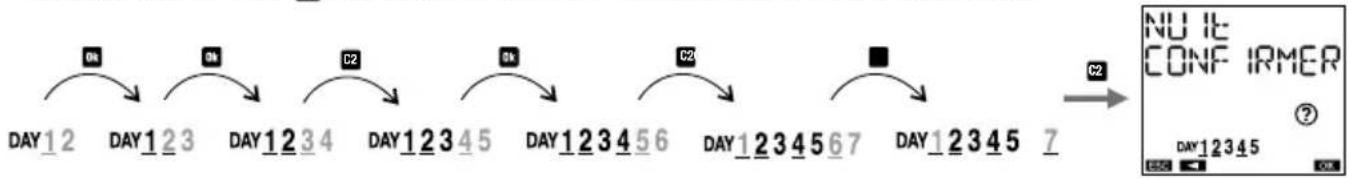

Sélection des nuits de commutation

faire défiler les nuits de la semaine de la première (1-2) à la dernière (7-1) :

• En appuyant sur la touche C2 pour passer à la nuit suivante sans sélectionner la nuit actuelle symbolisée par un chiffre clignotant.
• en appuyant sur la touche ok pour sélectionner/désélectionner la nuit en cours et passer à la suivante.

Interprétation de la sélection

Si l'on sélectionne la nuit entre les jours A et B, le jour A est affiché et souligné tandis que le jour B est affiché mais non souligné. Exemples de sélection :

DAY12345 Nuits sélectionnées: entre les jours 1 et 2, les jours 2 et 3, les jours 3 et 4 ainsi que les jours 4 et 5

DAY12345 Nuits sélectionnées : entre les jours 1 et 2, les jours 2 et 3 ainsi que les jours 4 et 5

DAY1234 7 Nuits sélectionnées : entre les jours 1 et 2, les jours 3 et 4 ainsi que les jours 7 et 1

Programmes "nuit

Allumage au coucher du soleil, extinction au lever du soleil. Aucun paramètre requis.

Extinction du coucher au lever du soleil. Aucun paramètre requis.

* Si l'heure d'extinction est antérieure au coucher du soleil, la commutation n'est pas effectuée. Si l'heure d'allumage est après le lever du soleil, la commutation n'est pas effectuée. ** La mise en marche se poursuit pendant tout l'intervalle de temps réglé (également si l'heure d'extinction se situe après le lever du soleil). *** La mise en marche a lieu avant le lever du soleil de tout l'intervalle de temps défini (également si l'heure de mise en marche est avant le coucher du soleil).

Allumage au coucher du soleil, coupure nocturne, puis extinction au lever du soleil.

Allumage au coucher du soleil, extinction à une heure programmée. Allumage à une heure programmée, extinction au lever du soleil.

Allumage au coucher du soleil, extinction après un intervalle de temps réglable. Allumage avant le lever du soleil sur un intervalle de temps réglable, extinction au lever du soleil.

Allumage au coucher du soleil pour une courte durée réglable (impulsion, maximum 59 secondes). Allumage au lever du soleil pour une courte durée réglable (impulsion, maximum 59 secondes).

OFF Ok HEURE RETER IMPUL

Allumage au coucher du soleil, extinction pendant la nuit. Choisir l'un des 3 cas suivants:

Allumage au coucher du soleil, extinction à une heure réglable. (*)(**)

Allumage au coucher du soleil, extinction après un intervalle de temps réglable. (**) `Allumage au coucher du soleil, extinction après un intervalle de temps réglable. (**)`

Allumage au coucher du soleil pendant une courte durée (impulsion, max 59 secondes) réglable.

ON A 5 OK HEURE A RETAR A IMPUL A

Allumage pendant la nuit, extinction au lever du soleil. Choisir l'un des 3 cas suivants:

Allumage à une heure réglable, extinction au lever du soleil. (*)(***)

Allumage avant le lever du soleil d'un intervalle de temps réglable, extinction au lever du soleil. (*** )

Allumage au lever du soleil pendant une courte durée (impulsion, max 59 secondes) réglable.

Après avoir sélectionné le programme de nuit souhaité et réglé les éventuels paramètres d’extinction et/ou d’allumage nocturne, l’écran de réglage de la date de début et de fin de validité du programme apparaît. Le format de la date est JJ/MM/RR où JJ et MM doivent être définis, tandis que RR peut ne pas être renseigné, ce qui signifie "tous les ans". Les programmes débutent à 12:00 le premier jour et se terminent à 12:00 le jour suivant. Si la date de début et la date de fin sont identiques, le programme sera exécuté sur une base hebdomadaire.

Nouveau programme astronomique quotidien

Nouveau programme astronomique hebdomadaire

Voir "Sélectionner les jours" à la page 23

Nouveau programme astronomique annuel

* Voir "Configuration d'un programme astronomique annuel" à la page 41

Configuration d'un programme astronomique annuel

Pour définir le programme:

la première, la deuxième, la troisième, la quatrième ou la dernière semaine du mois, il suffit de sélectionner les jours et : renseigner le mois (MM pour tous les mois) renseigner l'année (AA pour tous les ans)

Remarque : dans ce cas, le programme annuel doit commencer et se terminer le même jour, sinon apparaît le message d'erreur ERREUR 010.

Pour définir le programme le dernier jour:

--- /MM/RR de chaque mois, tous les ans --- /V/V/RR du mois VV spécifié, tous les ans --- /MM/ZZ de chaque mois, de l'année ZZ spécifiée --- /V/V/ZZ du mois W et de l'année ZZ spécifié

Pour définir le programme à un jour XX spécifique :

xx/MM/RR de chaque mois, tous les ans xx/V/V/RR du mois VV spécifié, tous les ans xx/MM/ZZ de chaque mois, de l'année ZZ spécifiée xx/V/V/ZZ du mois W et de l'année ZZ spécifiés

Nouveau programme astronomique "Vacances"

Configuration d'un programme astronomique "Vacances"

Pour définir le programme:

la première, la deuxième, la troisième, la quatrième ou la dernière semaine du mois, il suffit de sélectionner les jours et :

renseigner le mois (MM pour tous les mois) renseigner l'année (RR pour tous les ans)

Remarque : dans ce cas, le programme "Vacances" doit commencer et se terminer le même jour, sinon apparaît le message d'erreur ERREUR 010.

② Pour définir le programme le dernier jour :

---/MM/RR de chaque mois, tous les ans ---/V/V/RR du mois VV spécifié, tous les ans ---/MM/ZZ de chaque mois, de l'année ZZ spécifiée ---/VV/ZZ du mois VV et de l'année ZZ spécifiés ③ Pour définir le programme à un jour XX spécifique : ××/MM/RR de chaque mois, tous les ans ××/V/V/RR du mois VV spécifié, tous les ans ××/MM/ZZ de chaque mois, de l'année ZZ spécifiée ××/V×/ZZ du mois W et de l'année ZZ spécifiés

Visualiser/contrôler un programme

Visualiser un programme

① Choisir le canal (uniquement pour le Memo BT2 GPS et le Memo BTY2 GPS) ② Choisir la période : quotidienne, hebdomadaire, annuelle, vacances ou "Nuit" (lorsqu'il s'agit d'un canal de type astronomique) ③ Choisir le type : ON et OFF, Impulsion ON, Impulsion OFF ou programme "Nuit" (lorsqu'il s'agit d'un canal de type astronomique)

Remarque : un programme nécessite l'affichage de plusieurs pages :

• appuyez sur la touche Ok pour naviguer entre la première et la deuxième partie d'un programme
• appuyez sur les touches C1 ou C2 pour passer d'un programme à un autre

• 45 - Manuel de l'utilisateur Memo BT GPS

Modifier ou supprimer un programme

Modifier ou supprimer un programme

Choisir le canal (uniquement pour le Memo BT2 GPS et le Memo BTY2 GPS) Choisir la période : quotidienne, hebdomadaire, annuelle, vacances ou "Nuit" (lorsqu'il s'agit d'un canal de type astronomique) Choisir le type : ON et OFF, Impulsion ON, Impulsion OFF ou programme "Nuit" (lorsqu'il s'agit d'un canal de type astronomique)

Remarque : un programme nécessite l'affichage de plusieurs pages : - appuyez sur la touche OK pour naviguer entre la première et la deuxième partie d'un programme - appuyez sur les touches C1 ou C2 pour passer d'un programme à un autre

Pour modifier: appuyez longuement (au moins 3 secondes) sur la touche. Pour supprimer: appuyez longuement et simultanément sur les touches ok et.

• Manuel de l'utilisateur Memo BT GPS

Le menu "Copier" permet de copier les programmes d'un canal vers un autre.

Remarque : les programmes précédemment enregistrés sur le canal de destination seront supprimés.

Supprimer tous les programmes d'un canal

Le menu "Effacer" permet de supprimer tous les programmes mémorisés sur le canal spécifié.

Remarque : pour ne supprimer qu'un seul programme, voir le menu "Modifier" à la page 46

MENU bluetooth

Le menu Bluetooth vous permet d'activer ou de désactiver l'interface Bluetooth et de modifier le mot de passe utilisé pour associer votre appareil (smartphone ou tablette) au Memo BT GPS.

Pour activer l'interface bluetooth:

Activez le Bluetooth

Attention : pour que l'interface Bluetooth soit active, le Memo BT GPS doit afficher la page d'accueil et être alimenté sur secteur (voir page 8). L'interface Bluetooth n'est donc pas active lors de la navigation dans les menus du Memo BT GPS.

Pour désactiver l'interface bluetooth:

Désactivez le Bluetooth

De cette façon, aucune communication ne peut avoir lieu entre votre appareil mobile et le Memo BT GPS. Le Memo BT GPS fonctionne alors avec les réglages et les programmes déjà établis ; toute modification ou création de nouveaux programmes doit être effectuée en agissant directement sur le clavier du Memo BT GPS.

Le mot de passe est le code à 6 chiffres requis par l'application pour la première association entre le Memo BT GPS et l'appareil mobile.

Le mot de passe par défaut est "123456" mais peut être modifié.

Appuyez sur la touche pendant au moins 3 secondes jusqu'à ce que le premier chiffre du mot de passe clignote.

16 Réglez le premier chiffre à l'aide des touches C1 et C2 et appuyez sur la touche OK pour confirmer et paramétrer le chiffre suivant.

⑯ Répétez l'étape pour régler les 6 chiffres. Après avoir confirmé le dernier chiffre, l'écran affiche le nouveau mot de passe.

Appuyez sur la touche ← pour quitter le menu.

1A PASSWORD 123456 OK 3s 1B PASSWORD 123456 OK 1C C1 C2 PASSWORD 123456

• 51 - Manuel de l'utilisateur Memo BT GPS

MENU GPS

Le menu GPS vous permet d'activer ou de désactiver l'éventuel module GEO-2 supplémentaire.

Le module GEO-2 est une antenne GPS permettant de capturer les informations de date, d'heure et de localisation à partir des satellites, puis de les transférer au Memo BT GPS.

La synchronisation de ces informations s'effectue toutes les 30 secondes lorsque l'antenne est raccordée au Memo BT GPS. Cela permet au Memo BT GPS d'avoir des informations à jour, et d'éviter toute dérive dans le temps liée à la précision de fonctionnement de ce dernier.

Pour activer l'antenne geo-2:

Sélectionnez GPS ON à partir du "Menu GPS".

Il est également possible d'afficher l'état de la connexion à l'antenne GEO-2 (Ok, attente, erreur).

À partir de la page d'accueil, en appuyant sur la touche OK pendant au moins 3 secondes, il est possible de forcer la lecture de l'antenne GEO-2 (l'écran affiche alors ATTENDRE COMMUNICATION).

Pour désactiver l'antenne geo-2:

② Sélectionnez GPS OFF à partir du "Menu GPS".

Si le module GPS n'est pas raccordé au Memo BT GPS, il est conseillé de sélectionner GPS OFF pour éviter un affichage intempestif du message d'information GPS ERR sur la page d'accueil du Memo BT GPS (voir page 8).

A noter : l'oscillateur interne qui scanne la base de temps permet au mémo BT GPS de garder l'heure à jour même sans la présence du GEO-2. Dans ce cas, la précision de l'horloge est de ± 0,5 seconde par jour.

Le module GEO-2 n'a pas communiqué avec le Memo BT GPS depuis plus d'une heure: Vérifiez les schémas de raccordement dans ce manuel ou vérifiez l'intégrité du module GEO-2. Si le message GPS ERR est affiché pendant plus de 24 heures, le message DERN SYNC va afficher....

Le module GEO-2 n'a pas détecté un nombre suffisant de satellites pour une synchronisation correcte. Si ce problème persiste pendant plus de quelques heures, il est conseillé de déplacer le module GEO-2 afin d'obtenir un meilleur signal (par exemple : à l'extérieur du bâtiment). Si le message GPS ERR est affiché pendant plus de 24 heures, le message DERN SYNC va afficher....

MENU compteur horaire

Le menu "Compteur horaire" permet d'afficher les heures d'utilisation (relais activé) des charges connectées.

La valeur maximale du compteur est de 99999 heures (environ 11 ans). Une fois la limite maximale atteinte, le compteur se remet automatiquement à zéro.

Pour réinitialiser le compteur:

1. sélectionnez le canal (uniquement sur Memo BT2 GPS et Memo BTY2 GPS)
2. appuyez sur la touche Ok pendant 3 secondes jusqu'à ce que l'écran affiche "HEURE CMP EFFACER?"
3. confirmez la sélection en appuyant sur Ok (appuyez sur ••• pour sortir du menu sans réinitialisation)

Remarque: il est possible de réinitialiser tous les compteurs à partir du menu “Reset” (voir page 56).

Le menu "Reset" permet de rétablir l'état initial de l'appareil.

Réinitialisations possibles:

Réinitialisation des paramètres: efface tous les paramètres (sauf la langue et le code PIN). Réinitialisation des programmes horaires: efface tous les programmes horaires enregistrés. Réinitialisation des programmes “Vacances”: efface tous les programmes “Vacances” enregistrés. Réinitialisation des programmes astronomiques: efface tous les programmes astronomiques enregistrés. Réinitialisation du compteur horaire: remet à zéro le compteur horaire de chaque canal. Réinitialisation générale: réinitialisation de tous les paramètres décrits ci-dessus y compris la langue et la protection par code PIN.

Il existe également une réinitialisation de type matérielle, qui permet de réinitialiser l'appareil à l'aide d'un bouton physique sans perdre les réglages/programmes effectués (seules la date et l'heure seront remises à zéro).

Pour effectuer une réinitialisation matérielle:

1. Appuyez sur la touche "R" avec un objet pointu

La réinitialisation matérielle est également utile lorsque vous oubliez le code PIN. La réinitialisation, en effet, déverrouille le clavier pendant 3 minutes, le temps nécessaire pour accéder au menu approprié et vérifier/désactiver le PIN.

• 57 - Manuel de l'utilisateur Memo BT GPS

Ce menu indique la version du micrologiciel installé sur l'appareil :

010 représente l'indice de révision

01 représente le mois

26 représente le jour

Messages d'erreur

Lors de la saisie des programmes, les messages d'erreur suivants peuvent apparaître :

ERROREOD ! Événements ON et OFF avec une fréquence différente (chaque événement ON doit avoir un événement OFF)

ERRORE002 Événements ON et OFF concomitants du même programme

ERPORE003 Deux ou plusieurs événements ON consécutifs du même programme / Deux ou plusieurs événements OFF consécutifs du même programme

ERRORE006 Si un programme "Impulsion ON" "Impulsion OFF"

ERPORE007 Si un programme “Impulsion OFF” est déjà enregistré sur un canal, il n'est pas possible d'enregistrer sur ce même canal un programme “Impulsion ON”

ERRORE008 Essayer de définir un programme "Vacances" ON sur un canal dans lequel un programme "Vacances" OFF est déjà enregistré (voir page 25)

ERRORE009 Essayer de définir un programme "Vacances" OFF sur un canal dans lequel un programme "Vacances" ON est déjà enregistré (voir page 25)

ERROREO 10 Essayer de définir un programme "Vacances" avec des événements ON et OFF à des jours différents de la semaine (voir page 31)

ERROREO II Essayer de définir un programme astronomique sur un canal de type horaire (voir page 25)

ERROREO 12 Essayer de définir un programme horaire sur un canal de type astronomique (voir page 25)

ERROREO 13 Programme astronomique annuel avec date de fin antérieure à la date de début

ERRORE030 Erreur d'accès à la mémoire*

* Dans ce cas, effectuez un reset matériel (voir page 50). Si l'erreur persiste, contactez le service d'assistance technique Vemer (Tél. : [phone]).

Replacement de la PILE

Lorsque la batterie est presque déchargée, la première ligne de la page d'accueil indiquera batterie. Dans ce cas, remplacez la batterie dès que possible. Utilisez uniquement des piles de type CR2032. Pour remplacer la batterie:

• débranchez l'alimentation
• retirez le couvercle au dos de l'appareil en le tournant dans le sens antihoraire et remplacez la batterie
• remontez le couvercle en le tournant dans le sens horaire
• alimentez l'appareil

Attention: n'utilisez pas d'objets métalliques (tels que tournevis) pour retirer la batterie car cela pourrait provoquer l'annulation de la réserve de marche et, en conséquence, la date et l'heure seront perdues.

Attention: afin de ne pas perdre le réglage de la date et de l'heure, il est nécessaire de remplacer la batterie sous 60 secondes (en l'absence d'alimentation électrique).

Il est nécessaire de retirer les piles avant de mettre l'appareil en rebut

En cas de remplacement, déposez les piles dans les conteneurs de collecte sélective des déchets prévus à cet effet.

NORMES De reference

DECLARATION DE CONFORMITE EU

Vemer déclare que l'appareil est conforme à la directive communautaire 2014/53/UE (RED) en référence aux normes suivantes:

EN 60730-2-7, ETSI EN 301 489-1, ETSI EN 301 489-17, ETSI EN 300 328

Le texte intégral de la déclaration de conformité UE est disponible à l'adresse www.vemer.it.
