memo BT1 GPS - Commutateur Vemer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur horaire Bluetooth GPS
Référence	VE789700 (memo BT1 GPS)
Alimentation	110-240 Vca, 50/60 Hz
Consommation électrique	1 W (3,5 VA)
Batterie de secours	Lithium CR2032, 3 V, remplaçable
Sorties	1 relais NO 16 A / 250 V
Affichage	LCD avec rétro-éclairage
Communication	Bluetooth BLE 4.1, entrée BUS pour GPS externe (GEO-2)
Nombre de programmes	120
Types de programmes	Horaire (ON/OFF, impulsion, vacances) et astronomique (lever/coucher soleil, nuit, crépuscule)

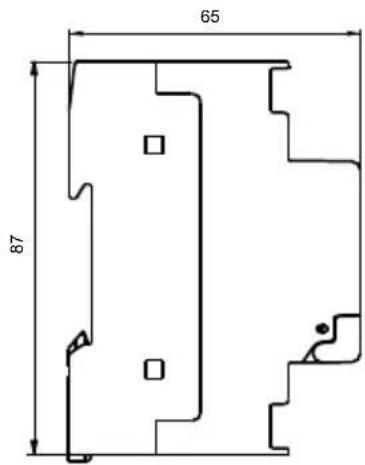

Dimensions	2 modules DIN (35 mm de large)
Indice de protection	IP20
Température de fonctionnement	-20 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Fréquence radio	2400-2483,5 MHz
Puissance radio max	4 dBm
Section max des câbles	2,5 mm²
Humidité relative	20 à 90 % sans condensation
Entretien et nettoyage	Débranchez l'alimentation avant nettoyage ; utilisez un chiffon sec.
Sécurité	Installation par personnel qualifié ; protection surintensité en amont ; isolation renforcée.
Pièces détachées et réparabilité	Batterie CR2032 remplaçable ; antenne GPS GEO-2 disponible en option.

FOIRE AUX QUESTIONS - memo BT1 GPS Vemer

Comment régler la date et l'heure sur le memo BT1 GPS ?

Accédez au menu Paramètres puis Date ou Heure. Utilisez les touches C1/C2 pour modifier et OK pour confirmer. Le format de date peut être JJ/MM/AA, AA/MM/JJ ou MM/JJ/AA.

Comment fonctionne la synchronisation GPS avec l'antenne GEO-2 ?

L'antenne GEO-2 (optionnelle) se connecte via l'entrée BUS. Activez GPS ON dans le menu GPS. La synchronisation de la date, heure et position s'effectue automatiquement toutes les 30 secondes.

Comment créer un programme horaire simple (ON/OFF) ?

Allez dans Menu Programme > Nouveau programme. Choisissez le canal, le type horaire, puis sélectionnez ON et OFF. Réglez l'heure de marche et d'arrêt, puis les jours d'activation.

Que faire en cas d'oubli du code PIN ?

Effectuez une réinitialisation matérielle en appuyant sur la touche R avec un objet pointu. Le clavier sera déverrouillé pendant 3 minutes, le temps d'accéder au menu PIN pour le désactiver.

Comment remplacer la batterie de secours ?

Débranchez l'alimentation, retirez le couvercle au dos en tournant dans le sens antihoraire, remplacez la pile par une CR2032 neuve en moins de 60 secondes, puis remontez le couvercle.

Puis-je programmer l'interrupteur depuis mon smartphone ?

Oui, via l'application gratuite Memo - Vemer disponible sur AppStore et Google Play. Activez le Bluetooth sur l'appareil (page d'accueil) et associez-le avec le mot de passe par défaut 123456.

Que signifie le message d'erreur ERRORE 011 ?

Cette erreur indique que vous essayez de créer un programme astronomique sur un canal configuré en mode horaire. Supprimez d'abord tous les programmes horaires de ce canal ou changez le type de canal.

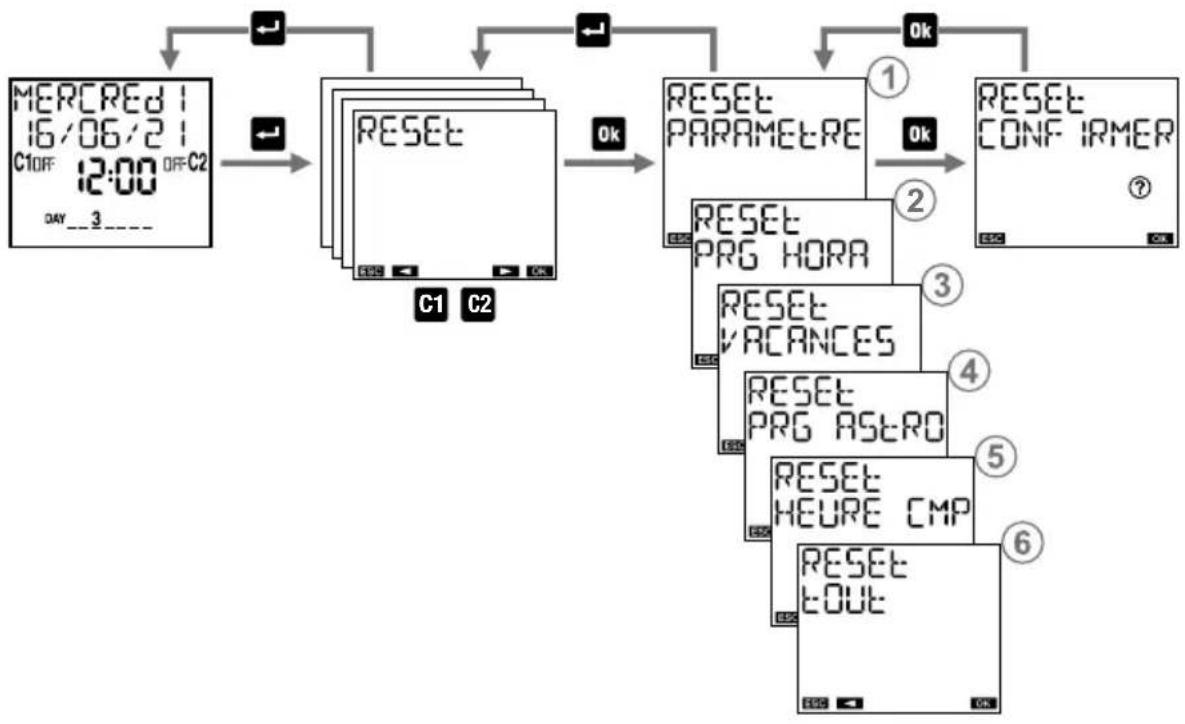

Comment réinitialiser complètement l'appareil ?

Utilisez le menu Reset et sélectionnez Réinitialisation générale. Cela efface tous les paramètres et programmes, y compris la langue et le code PIN.

Quelle est la durée de vie de la batterie de secours ?

La batterie CR2032 permet de conserver les réglages en cas de coupure de courant. Sa durée de vie dépend des conditions d'utilisation ; un voyant BtEER s'affiche lorsque la batterie est faible.

Comment activer la fonction de commutation aléatoire ?

Depuis la page d'accueil, maintenez enfoncées les touches OK + C1 (canal 1) ou OK + C2 (canal 2) pendant 3 secondes. Le symbole aléatoire apparaît. Vous pouvez régler l'intervalle dans le menu Paramètres > Commutations aléatoires.

MODE D'EMPLOI memo BT1 GPS Vemer

Memo BT GPS

• Charakteristiques techniques pag. 3 Consignes de sécurité pag. 4 Dimensions pag. 5 Schemas deraccordement pag. 5 ■ Description de l'affichage et du clavier pag. 6 ■ Mise en service pag. 7 Page d'accueil pag. 8 Description du menu pag. 11 ■ Menu paramétres pag. 12

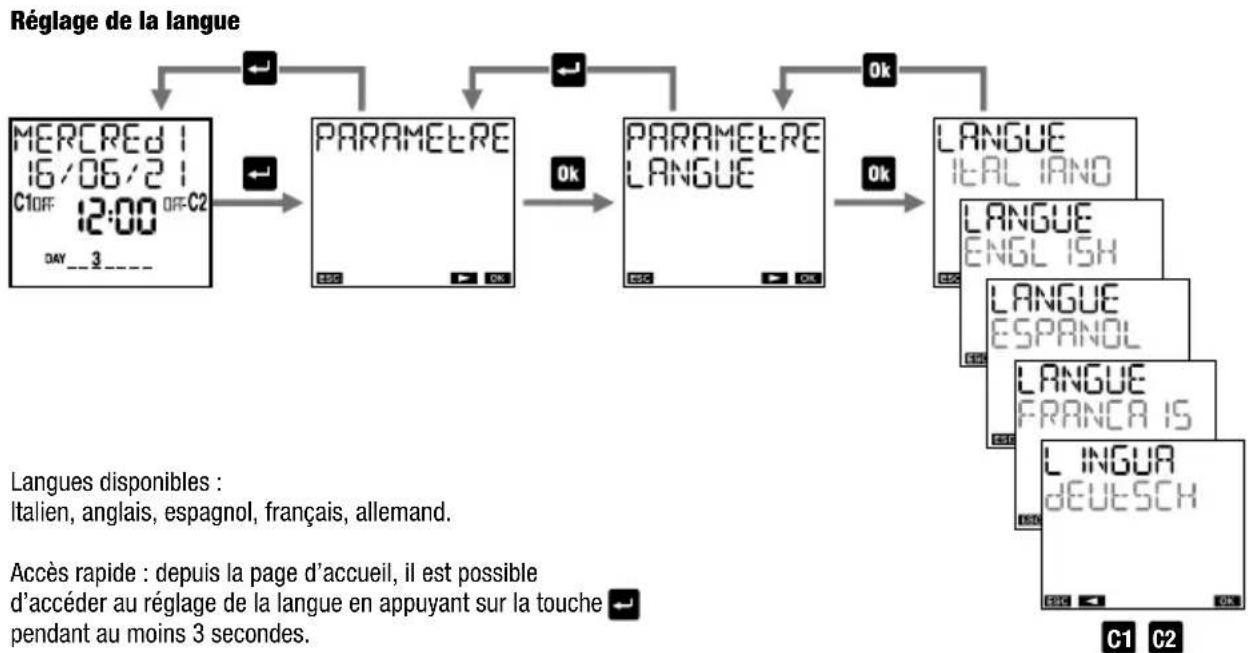

Réglage de la langue pag. 13

Réglage de la date pag. 14

Réglage de l'heure pag. 15

Réglage de l'heure étée/hiver pag. 16

Réglage des coordonnées astronomiques pag. 18

Réglage des commutations aléatoires pag. 20

Réglage du code PIN pag. 21

■ Menu programme

Nouveau programme pag. 27

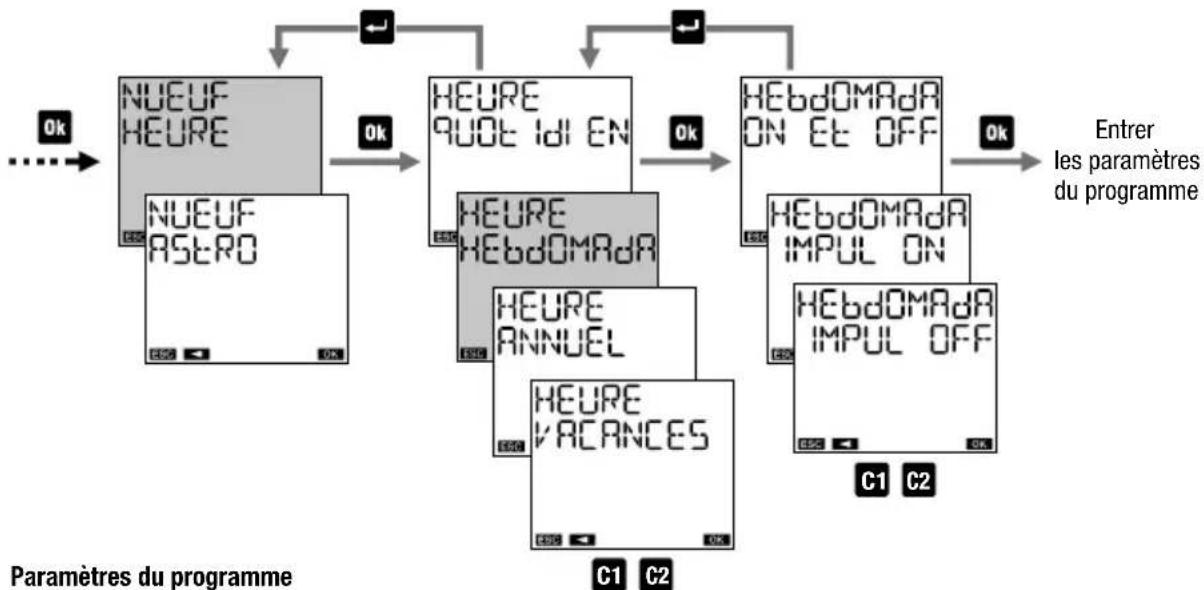

Nouveau programme horsaire quotidien pag. 28

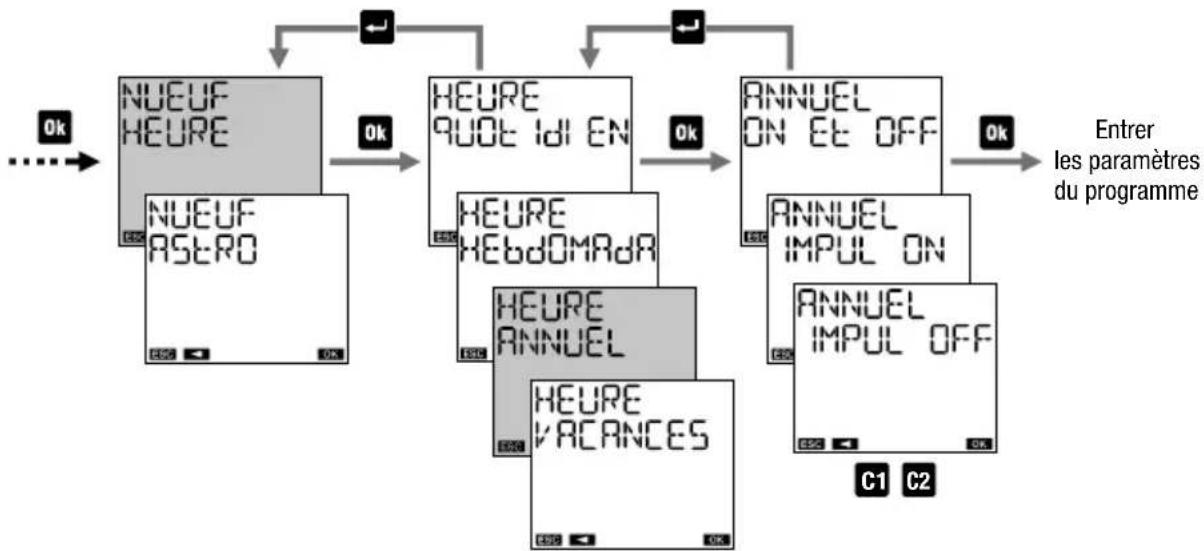

Nouveau programme horsaire hebdomadaire pag. 29

Nouveau programme horsaire annuel pag. 30

Nouveau programme horsaire "Vacances" pag. 32

Nouveau programme astronomique "Nuit" pag. 34

Nouveauprogrammeastronomiquequotidien pag.38

Nouveau programme astronomique hebdomadaire pag. 39 Nouveau programme astronomique annuel pag. 40 Nouveau programme astronomique "Vaccances" pag. 42 Visualiser/ctrlor un programme pag. 44 Modifier ou supprimer un programme pag. 46 Copier un programme pag. 48 Supprimer tous les programmes d'un canal pag. 49 ■ Menu Bluetooth pag. 50 ■ Menu GPS paq. 52 ■ Menu compteur hora pag. 54 ■ Menu reset pag. 56 ■ Menu firmware pag. 58 ■ Messages d'erreur pag. 59 ■ Remplacement de la pile pag. 60 Normes de reference pag. 60

MANUEL De l'utilisateur

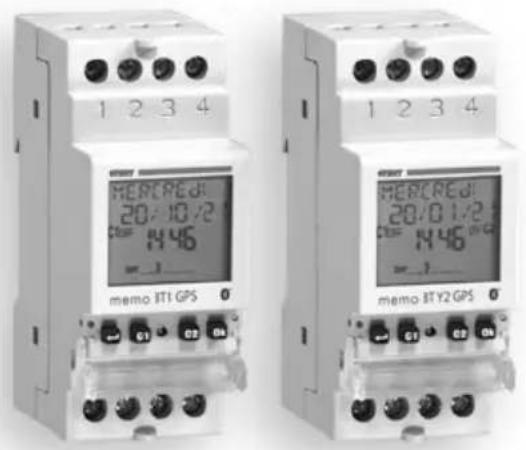

Les interrupteurs heures de la série Memo BT GPS sont des dispositifs électroniques pour la gestion des charges électriques avec une programmation de type hora ou astronomique. Ils disposent d'un (Memo BT1 GPS et Memo BTY1 GPS) ou deux canaux (Memo BT2 GPS et Memo BTY2 GPS) indépendants. Sur les modèles à deux canaux, les relais peuvent également être configurés indépendamment avec une programmation hora ou astronomique.

L'interface Bluetooth permet le couplage avec des appareils mobiles (smartphone ou tablette). Grace à l'application gratuite qui peut être téléchargeé sur l'AppStore ou le Google Play Store, il est possible de programmer et d'effectuer des réglages directement depuis son smartphone, puis de transférer toutes les données sur l'interrupteur horaire. La Procedure inverse est également possible, c'est-à-dire qu'il est possible d'exporter la programmation d'un interrupteur horaire vers votre apparéil mobile.

Les appareils sont équipés d'une entrée pour la raccordement d'une antenné GPS (GEO-2) qui permet la mise à jour des données telles que: date, heures, longitude, longitude.

La batterie you per met de conser les reglages mme en cas de panne de courant et peut etre remplacee en retirant le capot amovible au dos de I'appareil.

Les interrupteursHoraires de la série Memoffectuent des actions de type 1BTU et sont destinés à fonctionner dans des environnementés de catégorie de surtension III et degré de pollution 2 selon la norme EN 60730-1.

Référence Modèle Description

VE789700	memo BT1 GPS	Interrupteur Bluetooth GPS journalist / hebdomadaire / astronomique avec 1 canal
VE789800	memo BT2 GPS	Interrupteur Bluetooth GPS journalist / hebdomadaire / astronomique avec 2 canaux
VE790400	memo BTY1 GPS	Interrupteur Bluetooth GPS journalist / hebdomadaire / annuel / astronomique avec 1 canal
VE790500	memo BTY2 GPS	Interrupteur Bluetooth GPS journalist / hebdomadaire / annuel / astronomique avec 2 canaux
VE789900	GEO-2 Antenne GPS pour la synchronisation de la date, l'heure et la position

Characteristiques techniques

Tension d'alimentation: 110 ÷ 240 Vac 50/60Hz - Consommation électrique: - Memo BT1 GPS et Memo BTY1 GPS: 1W (3.5 VA) - Memo BT2 GPS et Memo BTY2 GPS: 1.5W (5.5 VA) - Batterie Lithium remplaçable: 3V, type CR2032 Sorties: -Relais NO 16A/250V - Nombre de sorties: 1 (Memo BT1 GPS et Memo BTY1 GPS), 2 (Memo BT2 GPS et Memo BT Y2 GPS) - Bornier à vis pour câbles d'une section maximale de 2.5mm² - Affichage LCD avec retro-éclairage (actif avec l'alimentation secteur) - Interface de communication Bluetooth BLE 4.1 (active avec l'alimentation secteur) - Entrée BUS pour la réception des données du GPS externe - Nombre de programmes: - Memo BT1 GPS et Memo BTY1 GPS: 120 programmes - Memo BT2 GPS et Memo BTY2 GPS: 120 programmes qui peuvent être partagés sur les 2 canaux - Type d'actions: 1BTU - Température de fonctionnement: -20 °C à +50°C - Humidité relative: 20 à 90% sans condensation

• Température de stockage: -20°C à +70°C
• Bande de fréquences de fonctionnement: 2400-2483.5 MHz
• Puissance maximale de radiofrequence transmise: 4 dBm
• aille: 2 modules DIN
• Indice de protection: IP20 EN60259
• Isolation: renforcée entre les parties accessibles (face avant) et toutes les autres bornes

Pas d'isolement entre le module GPS et l'alimentation electrique

Pendant l'installation et l'utilisation du produit, il est impératif de respecter les instructions suivantes:

1) Le produit doit être installé par un personnel qualifié en suivant scrupuleusement les instructions de raccordement fournies dans ce manuel. 2) Àpres l'installation, il faut garantir l'inaccessibilité des bornes de connexion sans outils appropriés. 3) Avant d'acceder aux bornes de raccordement, vérifier que les fils ne soient pas sous tension. 4) Ne pas brancher ni mettre sous tension l'appareil s'il presente des dommages. 5) Le produit doit être installé et mis en service conformément aux normes en vigueur des systèmes électriques.

6) Ne pas utiliser l'appareil à des fins autres que celles indiquées. 7) Dans le système électrique en avant du produit, un dispositif de protection contre les surintensités doit être installé. 8) Le produit peut être utilisé dans des environnementés de catégorie de mesure III et de degré de pollution 2, conformément à la norme EN 60730-1.

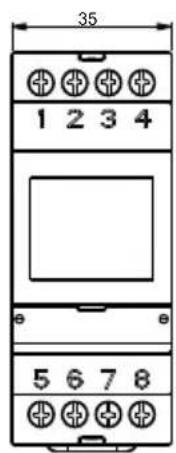

Schemas de raccordement

Memo BT1 GPS et Memo BTY1 GPS

Memo BT2 GPS et Memo BTY2 GPS * Entrée antenne GPS optionelle (non isolée). Pour les connexions à l'antenne GEO-2, se référer aux instructions spécifiques de cette-ci.

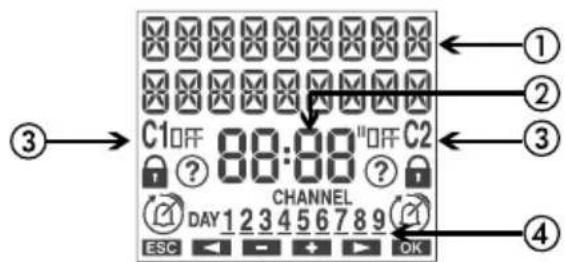

Description de l'affichage et du clavier

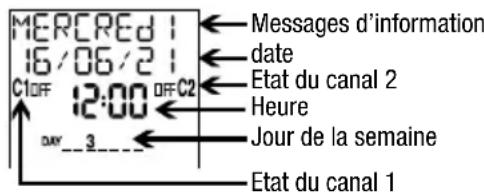

① Indications generales (2) Affichage de l'heure ③ Indication de l'etat du canal 1 et du canal 2. D n / D F etat des canaux

commutations bloquées ① commutations aléatoires actives programme vacancies actif programme d'impulsion actif programme manuel actif

④ Indication du jour de la semaine (DAY)

⑤ Activation/sortie du menu (1 niveau en arrêté) 6 Touche "C1": diminue la date et l'houre/menu précédent/commutation du canal 1/verrouillage du canal 1 Touche "C2": augmente la date et l'houre/menu suivant/commutation du canal 2/verrouillage du canal 2 ⑦ Confirmer la seLECTION ⑧ Réinitialisation matérielle

Touche "0k" + "C1" (3 seconds): commutation aléatoire du canal 1

Touche "0k" + "C2" (3 seconds): commutation aléatoire du canal 2

Mise en service

• Une fois sorti de l'emballage, l'appareil Memo BT GPS est eteint: appuyez sur la touche et attendez un court instant que I'affichage s'allume.
• La langue régée par défaut est le français. Pour la changer, appuyez sur la touche pendant au moins 3 secondes. Choisissez parmi : italien, anglais, espagnol, français ou allemand et confirmer avec la touche OK
• Effectuez les raccordements en respectant les schémas de la page 5 de ce manuel.
• Lorsque le Memo BT GPS est alimenté, le rétro-éclairage s'allume en permanence.
• La présence de la batterie de secours permet au Memo BT GPS de garder en mémoire les différents paramètres renseignés. Pour effectuer les autres réglages, suivez les étapes suivantes:

Date: - Format: JJ/MM/AA
	- 1er jour de la semaine: lundi
Coordonnées	- Pays: France
astronomiques:	- Ville: Paris
	- Latitude: Nord (48° 51' 36")
	- Longitude: Est (2° 21' 00")

Changement d'heure d'étée/d'hiver: actif	- début de l'heure d'étée (DST): dernier dimanche de mars à 2h00 - fin de l'heure d'étée (DST): dernier dimanche d'octobre à 03h00
Correction offset: - Coucher du soleil: +0:00 - Lever du soleil: +0:00
Fuseau hora: +1:00 UTC
Commutations aléatoires: - minimum: 1 minute - maximum: 5 minutes
Code PIN: désactivé (--)

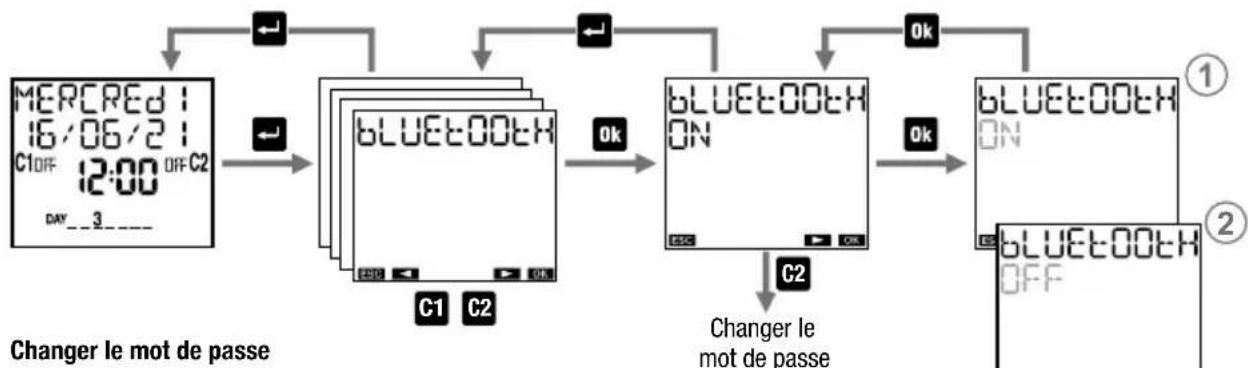

Bluetooth: Activé
Mot de passer Bluetooth: 123456
Module GPS: Activé

Messages d'information

• Jour de la semaine (en lettres)
• Etat du GPS

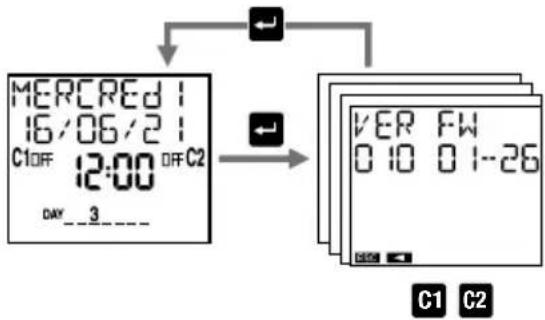

• Code d'identification du produit et numéro de série
• NO RESERU* Etat de la batterie (seulement si déchargee)
• Seulément si le Memo BT GPS n'est pas alimenté sur secteur. Dans cette condition, le rétro-éclairage n'est pas actif et les reliats ne peuvent pas commuter.

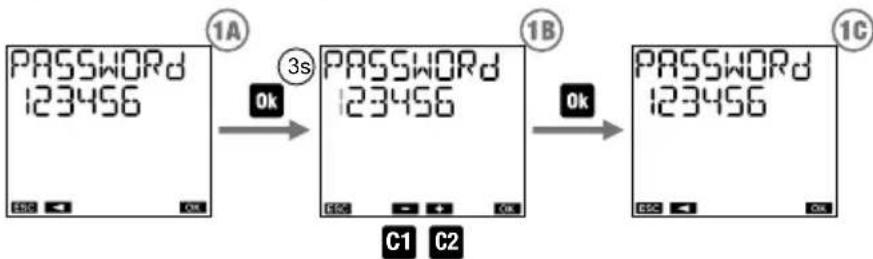

NOTE: L'interface Bluetooth est active uniquement lorsque le Memo BT GPS affiche la page d'accueil et s'il est alimenté sur secteur. Par conséquent, pour transférer des programmes depuis et vers un apparéil mobile, il est nécessaire de respecter ces conditions.

Commutations manuelles du canal 1

• Touche "C1": Commutation manuelle ON/OFF du relais. Lorsque la commutation manuelle est active, le symbole est affché. Cette condition persististe jusqu'à la prochaine commutation programmée.
• Maintien de la touche "G" (pendant 3 sec): blocage ou déblocage de la commutation du relais. Quand la commutation est bloquée, le symbole est affché.
• Maintien des touches “0x” + “C1” (pendant 3 sec): activation ou désactivation de la commutation aléatoire du relais. Lorsque la commutation aléatoire est active, le symbole est affché.

Commutations manuelles du canal 2 (uniquement pour Memo BT2 et Memo BTY2)

• Touche "C2": Commutation manuelle ON/OFF du relais. Lorsque la commutation manuelle est active, le symbole est affiché. Cette condition persiste jusqu'à la prochaine commutation programmée.
• Maintien de la touche "C2" (pendant 3 sec): blocage ou déblocage de la commutation du relais. Quand la commutation est bloquée, le symbole est affché.
• Maintien des touches “ok” + “C2” (pendant 3 sec): activation ou désactivation de la commutation aléatoire du relais. Lorsque la commutation aléatoire est active, le symbole est affchéé.

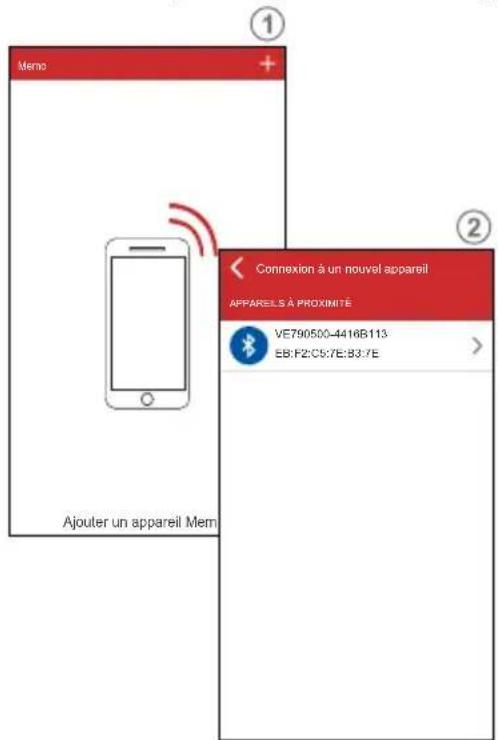

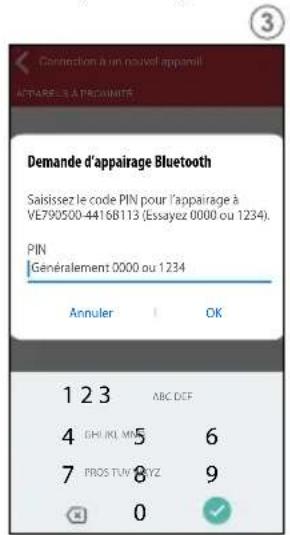

Accedez au magasin d'application de votre apparéil mobile, téléchargez et lancez l'application gratuite Memo - Vemer

Manuel de l'utilisateur Memo BT GPS

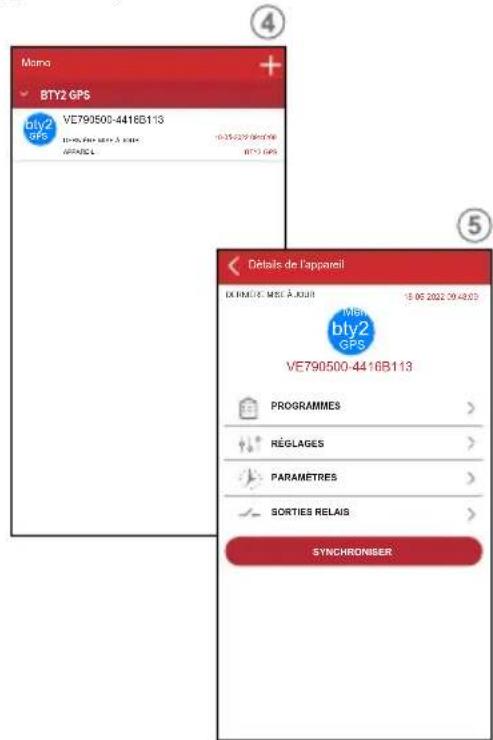

① A l'ouverture, l'application affiche la liste des appareils Memo BT GPS associés. Pour associer un nouveau dispositif, appuyez sur le symbole "+" dans le coin supérieur droit.

Tous les peripheriques Bluetooth detectes à proximate sont affichés : selectionnez le periphérique à associer dans la liste. Remarque : chaque apparéil est identifié par le code produit (par exemple VE789700) et par le nombre de série (par exemple 00000020). Ces informations peuvent être consultées à partir de la page d'accueil du Memo BT GPS. Attention : assurez-vous que l' apparéil Memo BT GPS est alimenté sur secteur et que l'écran affiche la page d'accueil. Sinon, l'interface Bluetooth n'est pas active et l' apparéil ne sera pas visible.

Saisissez le mot de passer pour associer le Memo BT GPS à votre apparéil mobile (s'il n'a pas été modifié, le mot de passer par défaut est 123456)

4 Apre s avoir effectue les etapes ci-dessus, le Memo BT GPS est ajoute dans laiste des appareils associés. Selectionnee le Memo BT GPS sur lequel you voulez intervenir dans laiste des dispositifs associés. Remarque : la communication entre l'application et I'interrupteur horaire Memo est de type point a point. Cela signifie que I'application ne peut communiquer qu'vec un seul apparil a la fois. Le Memo BT GPS actuellment connecté à I'application affiche le symbole * immediatement après le numero de série.

L'application affiche la page initiale du Memo BT GPS. Depuis cette page, vous pouvez :

a. Créer de nouveaux programmes qui seront ensuite copés sur le Memo BT GPS b. Modifier les paramètres du Memo BT GPS

c. Visualiser les paramètres et associier un alias (nom qui identifie l'interrupteur horsaire, tel que "Memo BT1 GPS Belluno") au Memo BT GPS

d. Contrer manuellement la ou les sorties relais et activer la fonction de commutation aléatoire.

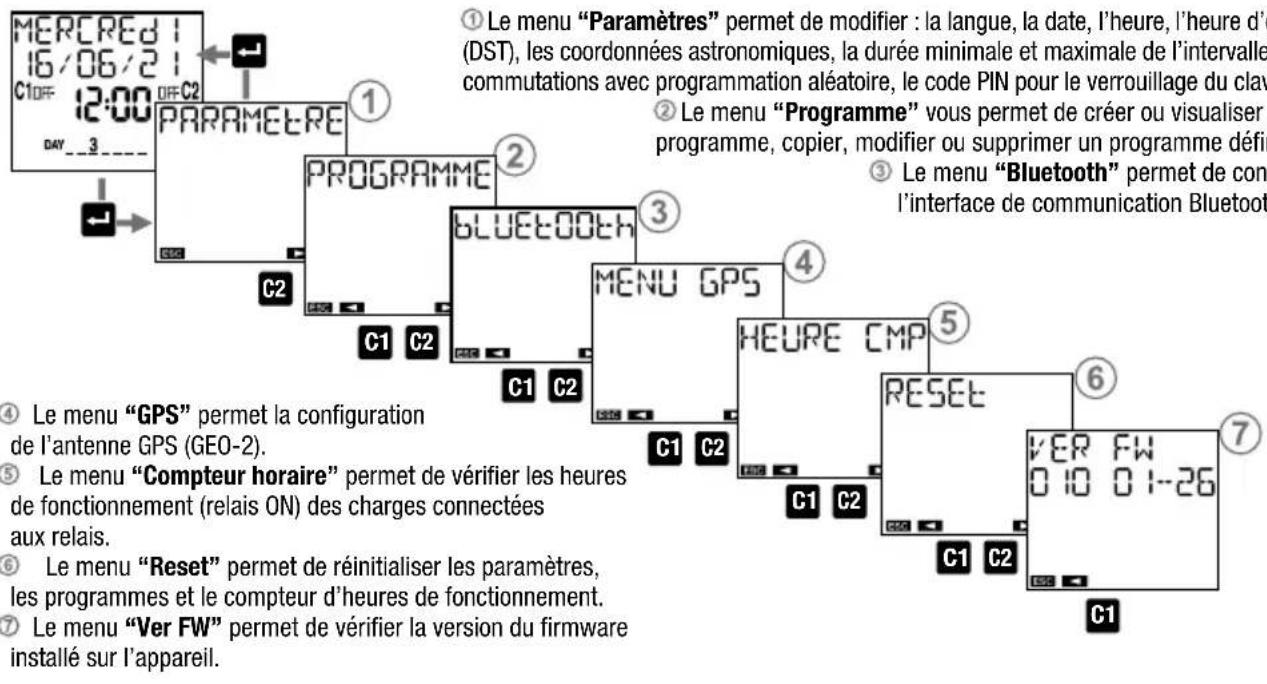

Description du MENU

Manuel de l'utilisateur Memo BT GPS

Menuparametres

Le menu “Paramétres” vous permet de visualiser ou modifier les paramétres généaux de fonctionnement du Memo BT GPS, tels que:

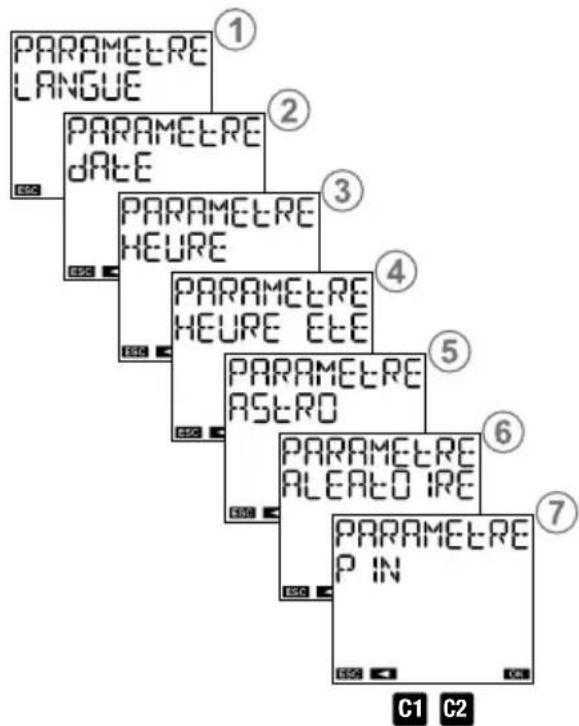

① Langue ② Date ③ Heure Heure d'eté/d'hiver (DST) Coordonnées astronomiques Durée de l'intervalle entre deux commutations aléatoires Protection du clavier par code PIN

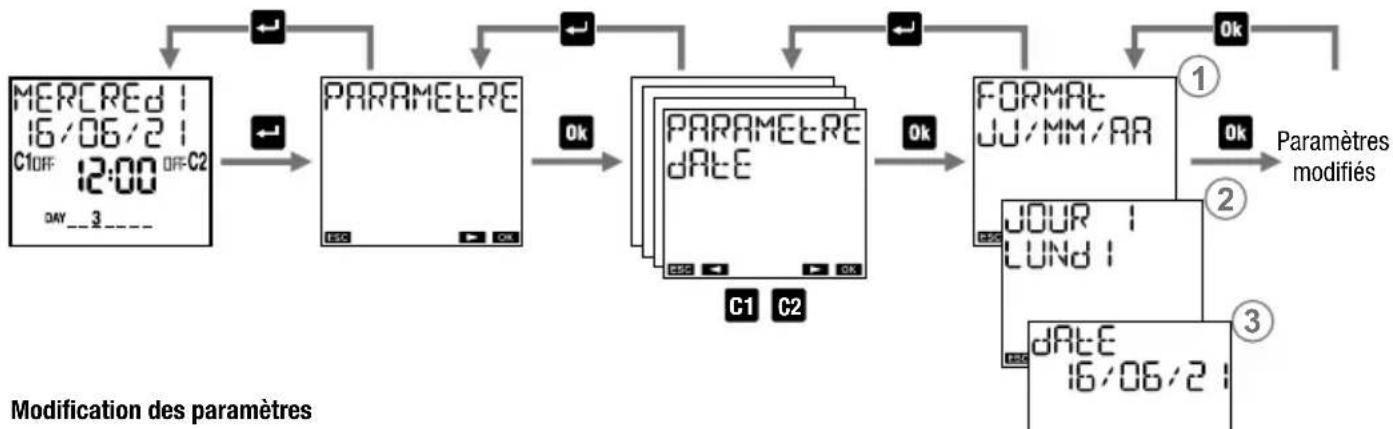

Réglage de la date

Formats de date possibles : jour-mois-année (UJ/MM/RR), année-mois-jour (RR/MM/UU), mois-jour-année (MM/UA/RA). Choisissez, par convention, le premier jour de la semaine. En Italie, par exemple, le premier jour de la semaine est le lundi, au Royaume-Uni, c'est le dimanche. Entrer la date: jour, mois, année.

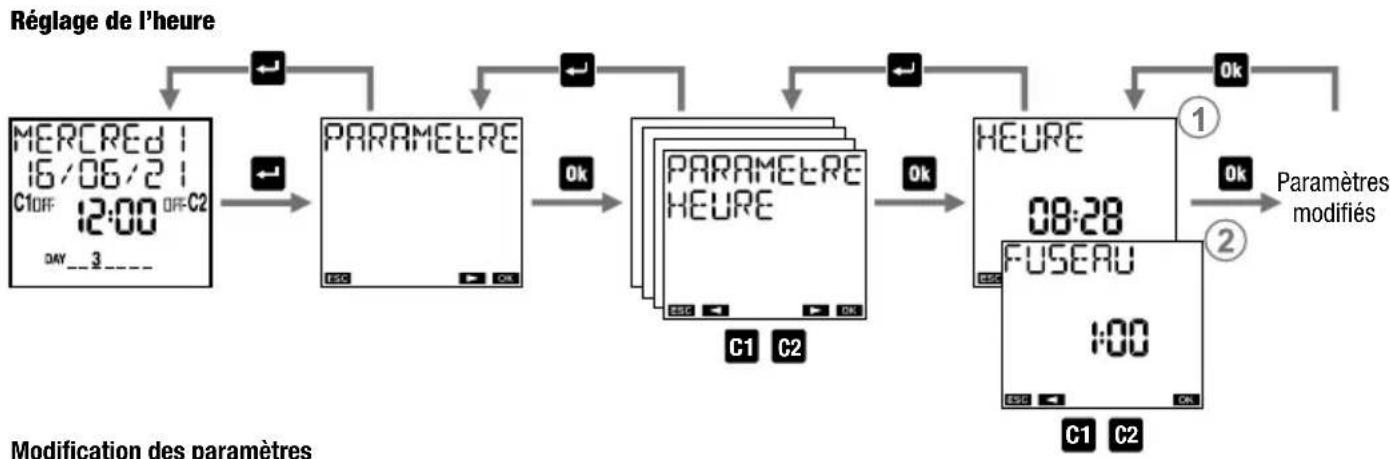

Réglage de l'heure: heures, minutes. Réglage du fuseau horsire. Plage: -14h00 à +14h00 par pas de 15 minutes. Pour la France, réglez +01h00

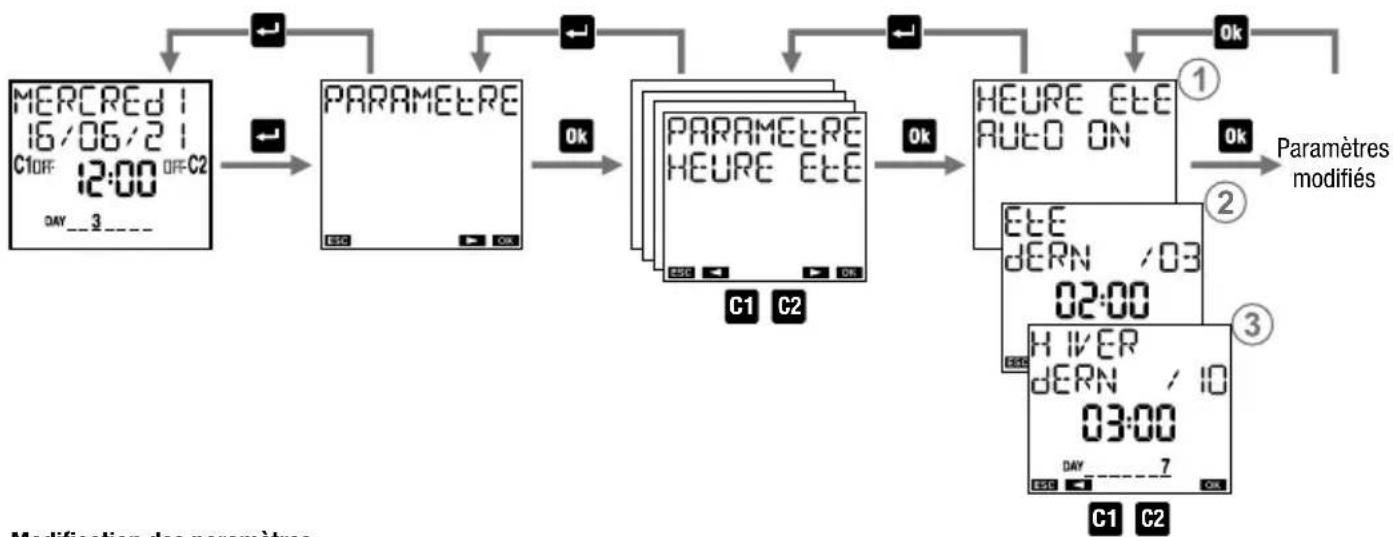

Réglage de l'heure d'étab (DST) / d'hiver (CET)

Le changement d'heure d'etre (DST) / heures d'hiver (CET) et vice versa peut se produit de maniere automatique. Dans ce cas, l'interrupteur :

• augmente d'une heures lors du passage de l'heure d'hiver (CET) à l'heure d'été (DST)
• diminue d'une heures lors du passage de l'heure d'été (DST) à l'heure d'hiver (CET).

Pour chaque changement, il est nécessaire de préciser :

La semaine du mois au cours de laquelle le changement d'heure a lieu (première, deuxieme, troisieme, quatrième, dernière)

Le jour de la période (Lundi: 1, Mardi: 2,...)

Le mois L'heure et les minutes

En Italie, par exemple, l'heure d'eté (DST) commence le dernier (cERN) dimanche (7) de Mars (eBétermine le dernier (cERN) dimanche (7) d'octobre (10 à 03:00

Modification des paramètres

Choisissez (R) pour activer ou () pour désactiver changement d'heure automatique. ² Reglez la date et l'heure du passage de l'heure d'hiver (CET) à l'heure d'été (DST) Réglez la date et l'heure du du passage de l'heure d'été (DST) à l'heure d'hiver (CET)

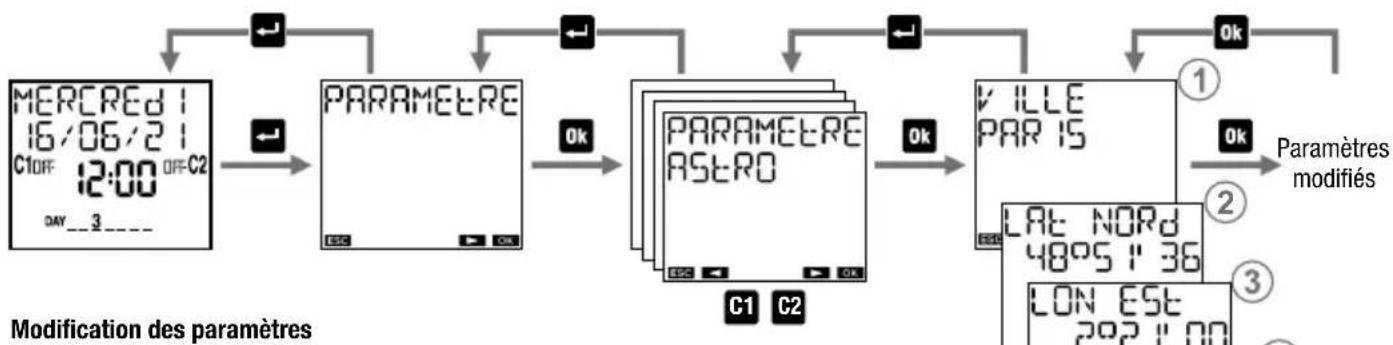

Réglage des coordonnées astronomiques

Le réglage des coordonnées géographiques d'un lieu permet au Memo BT GPS de calculer, pour chaque jour de l'année, les heures de lever et de coucher du soleil. Dans le Memo BT GPS sont stockées les coordonnées des lieux numérés ci-dessous. Si vous emplacement est present dans la liste, vous pouze le selectionner à partir du menu ①, sinon il faudra renseigner manuellement les coordonnées de latitude et de longitude (menu ② ③).

Remarque: si I'ecran du point ① affiche *---", ILA signifie que les coordonnées de latitude et de longitude ont ete saisies manuellement.

Lieux en mémoire: Italie: toutes les provinces. Royaume-Uni: Cardiff, Belfast, Edinburgh, London. Espagne: Barcelona, Madrid, Seville, Valencia.

France: Lyon, Marseille, Paris, Toulouse. Allemagne: Berlin, Hamburg, Cologne, Monaco. Finlande: Helsinki, Hameenlinna, Hyvinkää, lisalmi, Joensuu, Jyväskylä, Kajaani, Kemi, Kokkola, Kotka, Kouvola, Kuopio, Kuusamo, Lahti, Lohja, Lappeenranta, Mikkeli, Oulu, Pori, Porvoo, Rahe, Rauma, Rovaniemi, Saariselkä, Salo, Savonlinna, Seinäjoki, Tampere, Tornio, Turku, Vaasa, Varkaus

La correction des heures de lever et de coucher du soleil est utile lorsque la presence d' éléments perturbateurs, tels que les montagnes, influencent les heures réelles de lever et de coucher du soleil, nécessitant d'avancer ou de retarder de quelques minutes les heures calculées. Le crépuscule est l'intervalle de temps avant le lever du soleil, ou après son coucher, caractérisé par la permanence de la lumière due à la diffusion par l'atmosphère de la luzière du Soleil. Pendant ces intervalles de temps, il est possible de désigner clairément les objets et de mener des activités de plein air sans utiliser d'éclairage supplémentaire. Avec le Memo BT GPS, il est possible d'activer ou de désactiver les charges en fonction des heures de lever et de coucher du soleil ou du crépuscule civil. La correction de l'heure calculée s'applique également aux heures du crépuscule.

Pour visualiser l'heure d'allumage (coucher du soleil) et d'extinction (lever du soleil) calculée, appuyez sur la touche à partir de l'écran d'accueil. Les heures affichées tiennent compte des corrections eventuèlement renseignées. Si l'écran affiche, cela signifie que l'heure de lever du soleil calculée est postérieure à l'heure de coucher du soleil. Si l'écran affiche, cela signifie que l'heure de lever du soleil calculée est avant 00h00 ou que l'heure de coucher du soleil calculée est après 23h59.

① Choisissez votre lieu. S'il n'est pasprésent dans la liste, passerzeux étapes et Définissez la latitude du lieu d'installation. ③ Définissez la longitude du lieu d'installation. Parametrez une éventuelle correction offset (-2h00 à +2h00) indépendante de chaque canal au lever du soleil. Paramérez une éventuelle correction offset (-2h00 à +2h00) indépendante de chaque canal au coucher du soleil. Choisissez comme heures de commutation le crépuscule civil () à la place des heures de lever et de coucher du soleil ( C V ILE N).

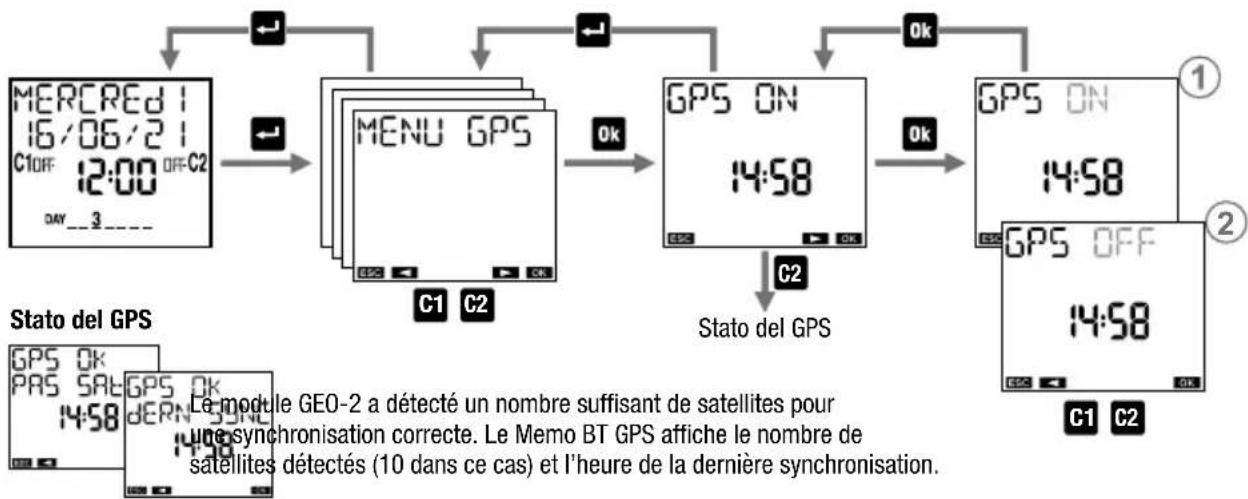

*Si l'antenne GEO-2 est connectée et activée, le Memo BT GPS synchronise la date, l'houre et les coordonnées (longitude et latitude) grâce à la réception du signal GPS. La synchronisation se fait automatiquement toutes les 30 secondes. Les données reçues par l'antenne écrasent toute modification effectue manuellement.

Manuel de l'utilisateur Memo BT GPS

Réglage des commutations aléatoires

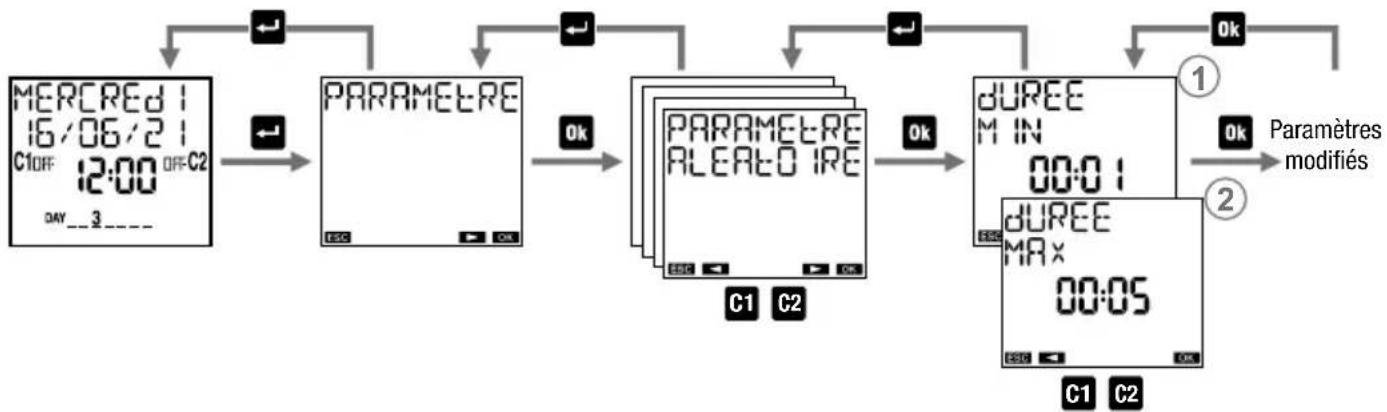

La fonction "commutation aléatoire" (activée avec la combinaison de touches décrite à la page 6) permet de commuter automatiquement et à intervalles de temps aléatoires le canal sur lequel elle est active. Ce menu permet de définir la durée minimale et maximale de l'intervalle de temps entre deux commutations aléatoires. Par défaut, la durée minimale est de 1 minute, la durée maximale est de 5 minutes.

Modification des paramètres

Definir la durée minimale. Il est possible de définir des valeurs entre 1 minute et la durée maximale.

2 Définir la durée maximale. Il est possible de définir des valeurs entre la durée minimale et 23h59min.

Remarque : en reglant une durée minimale égale à la durée maximale, les commutations se produit à des intervalles de temps fixes.

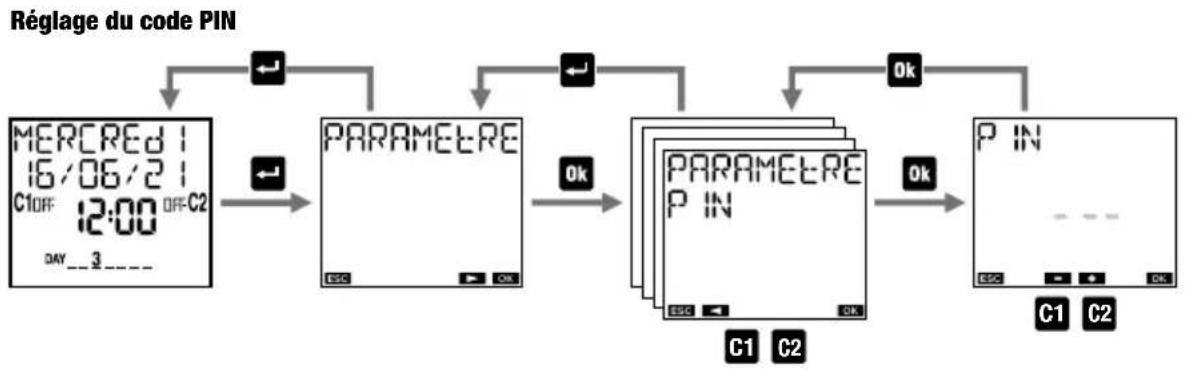

La protection par code PIN est utilisée pour verrouiller le clavier et empêcher toute modification par des personnes non autorisées. Lorsque cette-ci est active, il est nécessaire de saisir le code préalablement renseigné : si le code est correct, le clavier se déverrouille; après 3 minutes sans appuyer sur une touche, le clavier se verrouille automatiquement.

Pour activer la protection par code PIN

• définir une valeur entre 000 et 999

Pour désactiver la protection par code PIN :

définir“---” (sITUe avant 000 ou après 999)

Remarque : si vous avez oublié votre code PIN pour déverrouiller le Memo BT GPS, il est nécessaire d'effectuer une réinitialisation matérielle (voir page 56).

-21 - Manuel de l'utiliseur Memo BT GPS

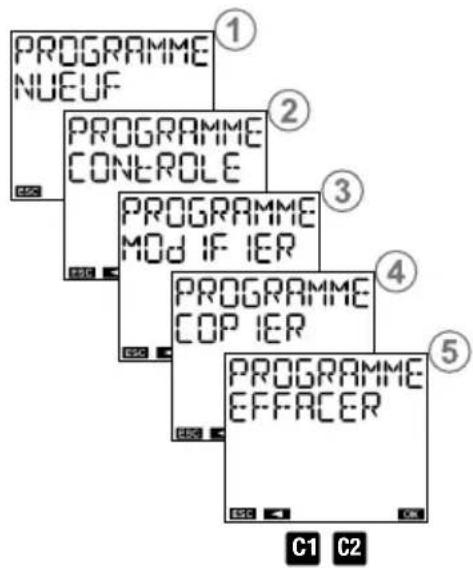

Menuprogramme

Le menu "Programme" vous permet de:

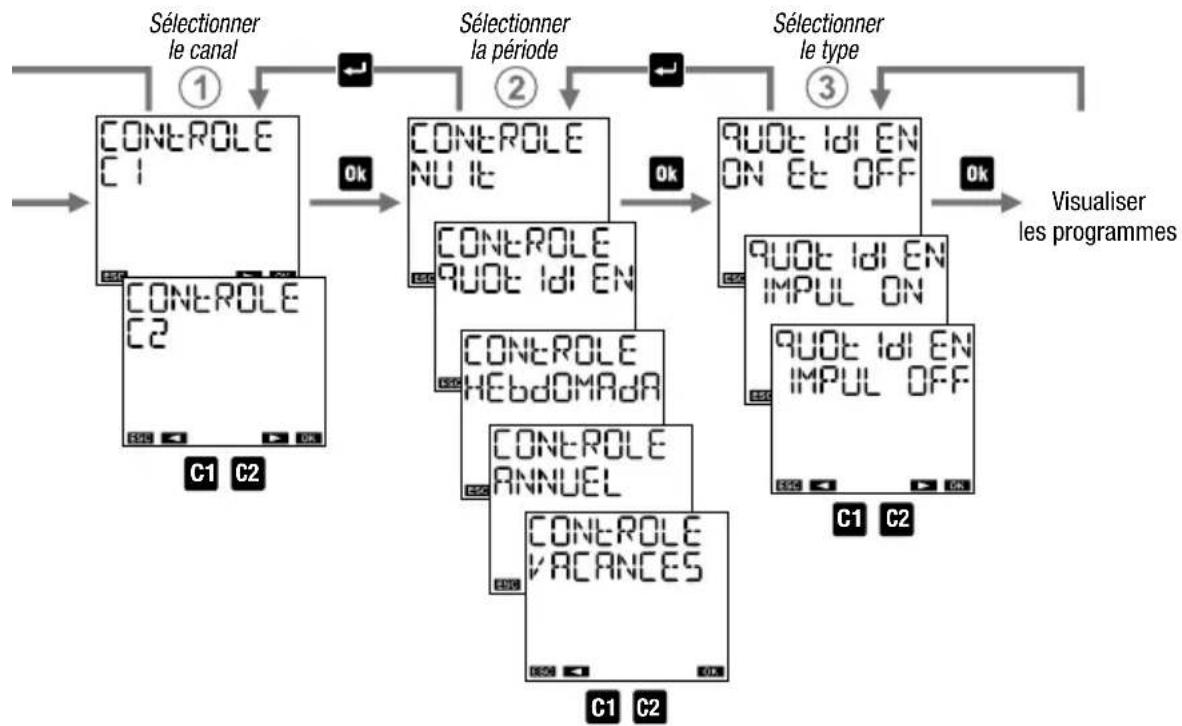

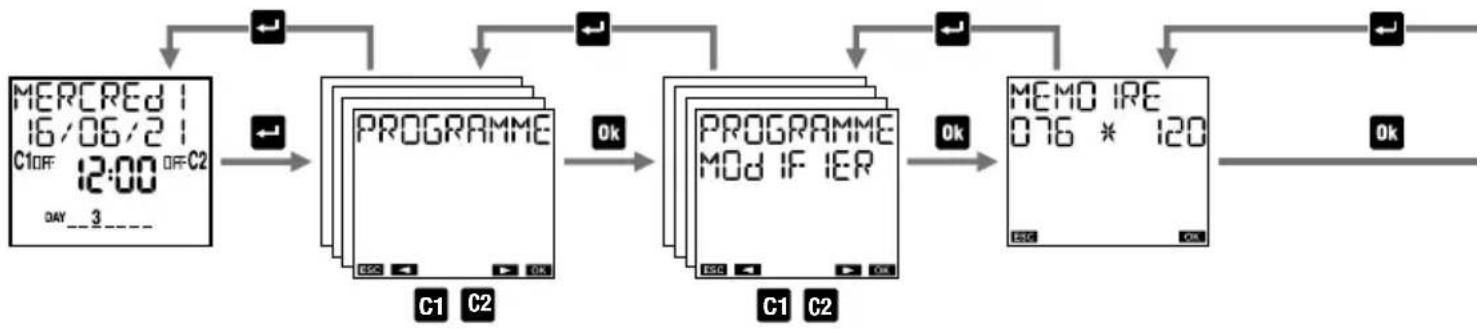

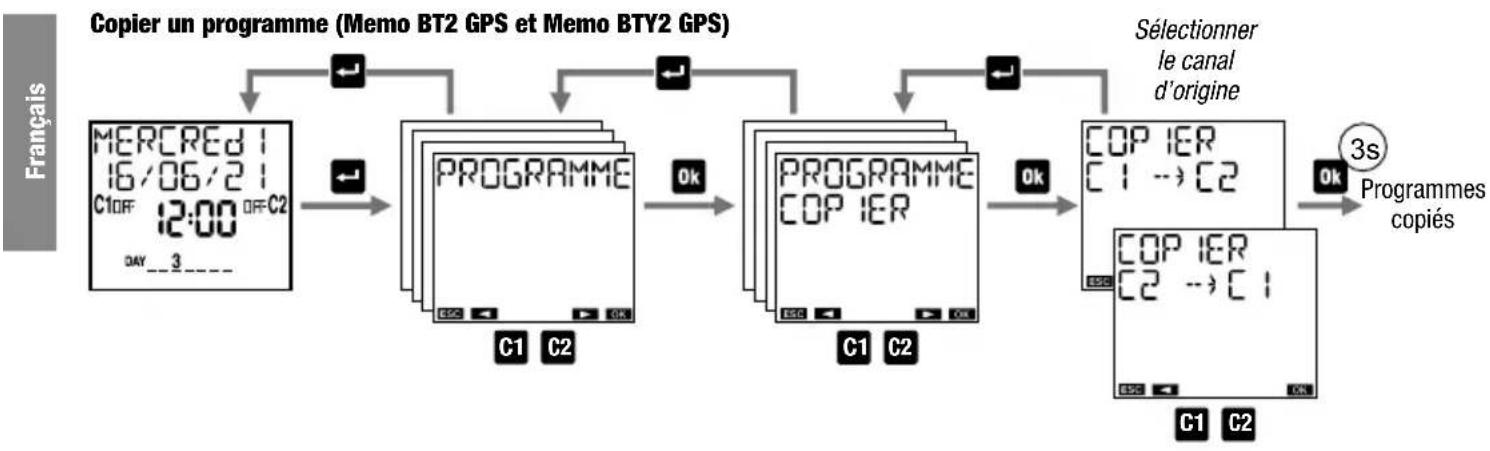

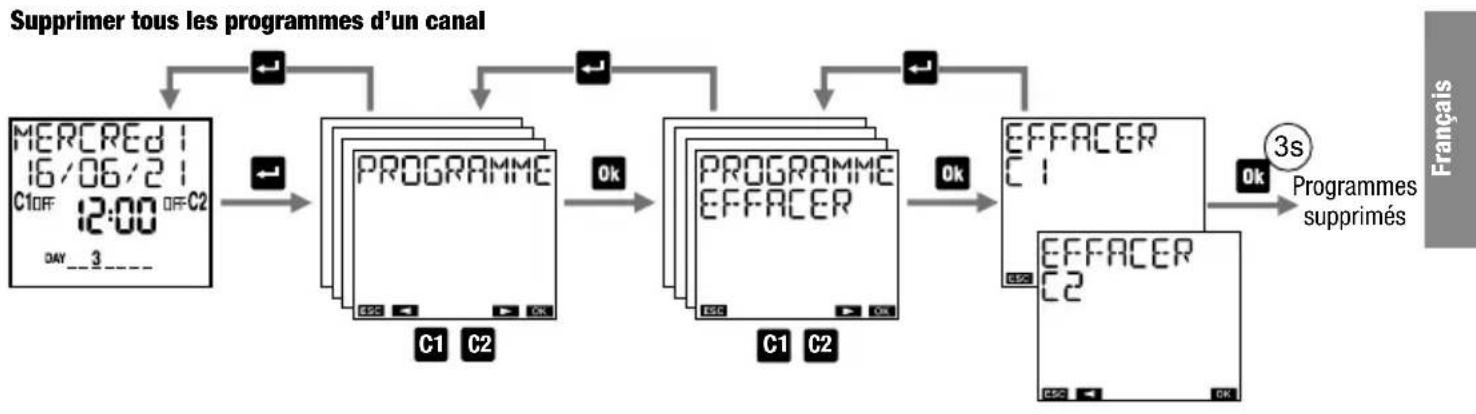

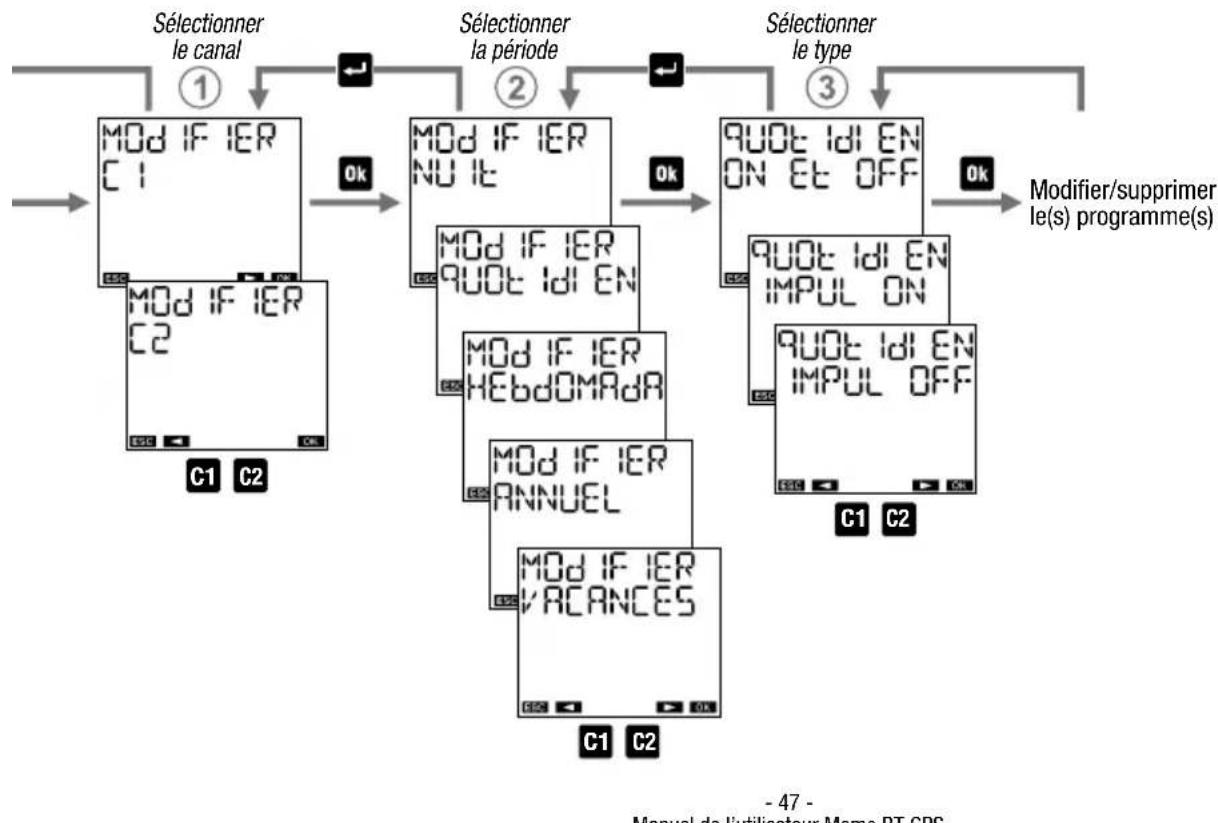

③ Créer un nouveau programme ② Visualiser les programmes existants ③ Modifier ou supprimer un programme existant ④ Copier tous les programmes du canal 1 vers le canal 2 et vice versa (uniquement pour les Memo BT2 GPS et Memo BTY2 GPS) Supprimer tous les programmes d'un canal

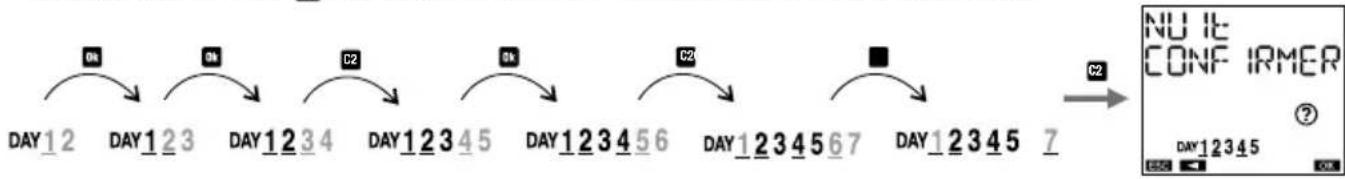

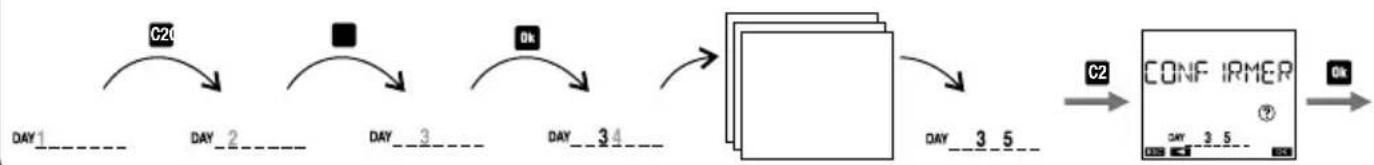

Selectionnez les jours

faire defiler les jours de la semaine de 1 à 7 :

• en appuyant sur la touche 62 pour passer au jour suivant sans selectionner le jour actuel symbolisé par un chiffre clignotant.
• en appuyant sur la touche OK pour selectionner/deselectionner le jour en cours et passer au suivant.

Manuel de l'utilisateur Memo BT GPS

Types de programmes

• Programme "ON et OFF": se compose d'une commutation ON et d'une commutation ultérieure OFF du relais. Ce type de programme peut être quotidien (tous les jours), hebdomadaire (chaque semaine) ou annuel (chaque année). Programme "Impulsion ON": commutation ON du relais pour une durée maximale de 59 secondes. Ce type programme de peut etre quotidien (tous les jours), hebdomadaire (chaque semaine) ou annuel (chaque année). Programme "Impulsion OFF": commutation OFF du relais pour une durée maximale de 59 secondes. Ce type de programme peut etre quotidien (tous les jours), hebdomadaire (chaque semaine) ou annuel (chaque année). Programme "Vacances": période de temps définie par une heures de début et une heures de fin pendant laquelle toutes les commutations programmées (du canal sélectionné) sont désactivées. Le relais peut être en position OFF ou en position ON.

Types de canaux

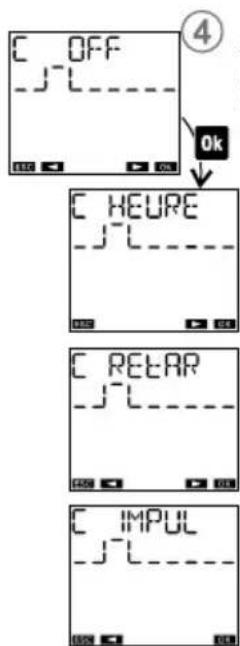

• Canal "Heure": exécutés des programmes de type horsaire : ON et OFF, Impulsion ON, Impulsion OFF, Vacances.

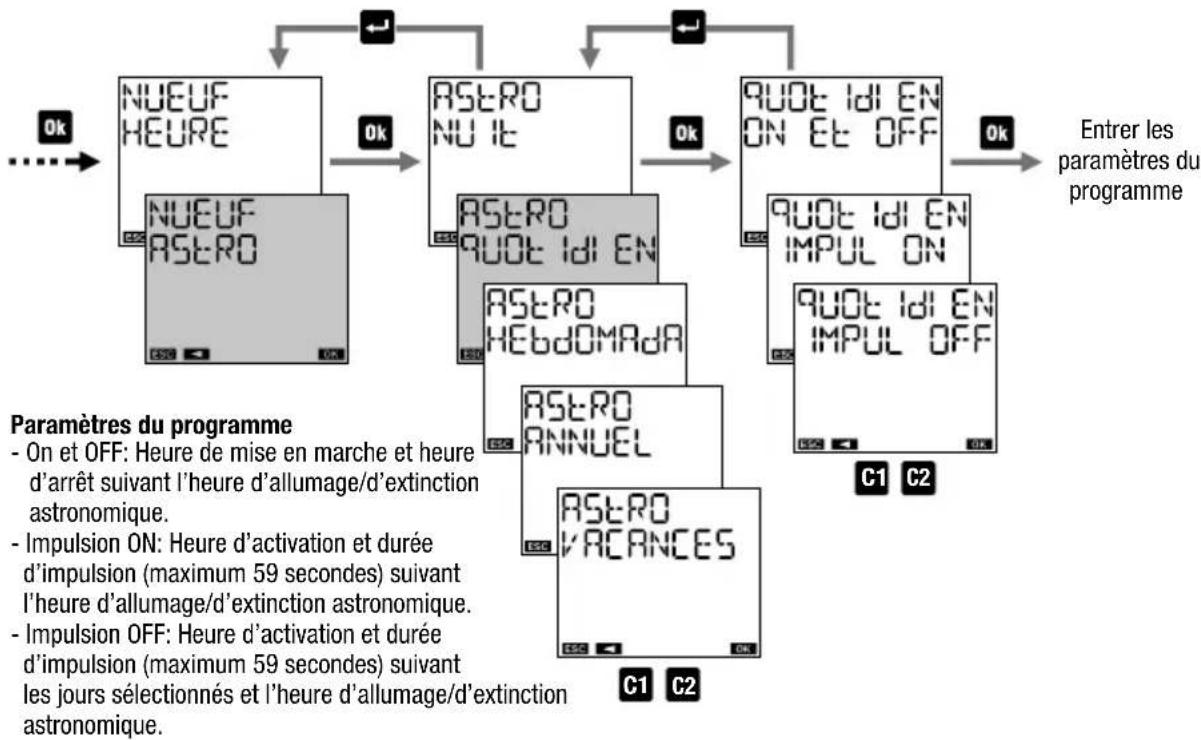

• Canal "Astro". exécut des programmes de type astronomique, c'est-à-dire dans l'intervalle délimité par le lever et le coucher du soleil*: ON et OFF, Impulsion ON, Impulsion OFF, Vacances, Nuit (voir pages 38 et 39). Les commutations ON programmes avant le coucher du soleil sont exécutées au coucher du soleil. Les commutations OFF programmes après le lever du soleil sont exécutées au lever du soleil (à l'exception de certains programmes "Nuit" qui peuvent avoir des commutations ON ou OFF pendant la journée. Voir page 34).
• Les heures de lever et de coucher du soleil sont automatiquement calculées par le Memo BT GPS en fonction des coordonnées géographiques définies lors de l'installation. Il est possible d'utiliser les heures du crépuscule civil à la place des heures de lever et de coucher du soleil (voir page 18).

Important: sur un même canal ne peuvent pas coexist des programmes "Impulsion ON" et "Impulsion OFF" (si un programme "Impulsion ON" est déjà present, il n'est pas possible d'enregistrer un programme "Impulsion OFF" et vice versa). Important: sur un même canal ne peuvent pas coexistier des programmes "Vacances" ON et "Vacances" OFF (si un programme "Vacances" ON est déjà present, il n'est pas possible d'enregistrer un programme "Vacances" OFF et vice versa). Important: un canal peut etre soit de type hora, soit de type astronomique, mais il ne peut pas etre des deux types simultanement. Il n'est pas possible de sauegarder des programmes de type astronomique sur un canal ou sont stockés des programmes de type hora. L'erreur EROR 11 signifie qu'il y a un programme astronomique sur un canal hora.

L'erreur EROR 012 signifie qu'il y a un programme hora sur un canal astronomique. Dans ce cas, il est nécessaire de supprimer les programmes sauvegardés sur ce canal (voir page 49).

Priorité des programmes

La priorité des programmes définit comment le Memo BT GPS gère le cas où des programmes de période différente sont en cours d'exécuti ion simultanément (1 indique une priorité plus élevé).

Programme Date* Annelu Mehsuel Hebdomadaire Quotidien
Vacances 1
Nuit 2
Impulsion 3
On/Off 4 5 6 7	8

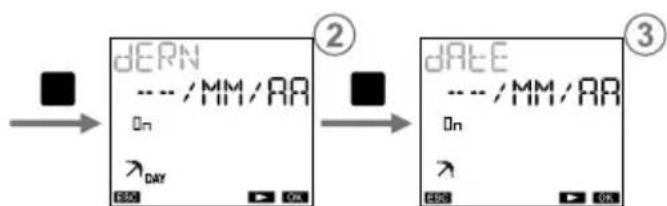

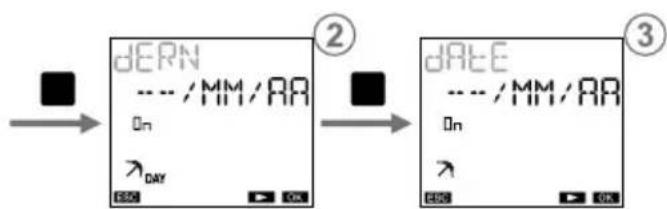

• Date: nner le jour, le mois, l'annnee (programme executé à une date précise). Si le mois n'est pas spécifié, le programme est exécuté tous les jours XX de tous les mois de l'année spécifiée.

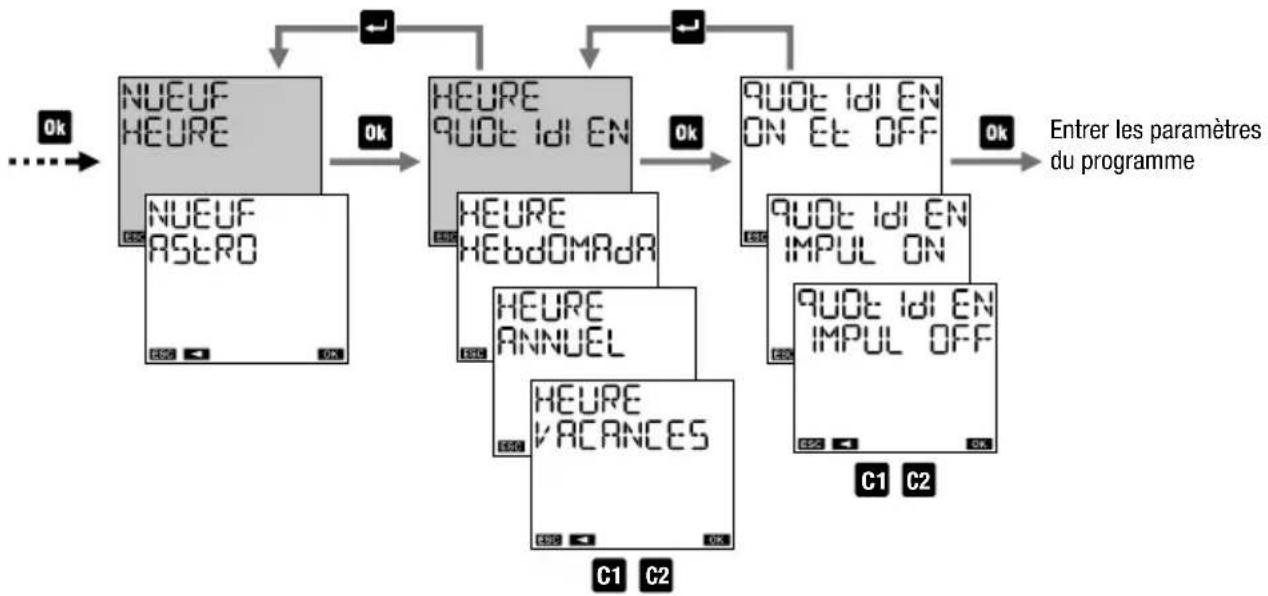

Priorité des programmes ON et OFF

Dans le cas où, sur le même canal, des programmes ON et OFF sont renseignés avec des périodes différentes (quotidiennes ou hebdomadaires) pour être executés dans la même journee, seul le programme avec la plus haute priorité est exécuté.

Selon cet exemple, on peut voir que l'évenement quotidien du lundi n'est pas réalisé car à ce jour début le programme hebdomadaire (meme si le programme quotidien du lundi début et se termine avant le début du programme hebdomadaire).

En revanche, le programme quotidien du dimanche fonctionnera selon la programmation journière car le programme hebdomadaire n'est renseigné que jusqu'au samedi.

Le programme "Vacances" commence et se termine exactement à la période spécifique.

③ Choisir le canal à programmer (uniquement pour le Memo BT2 GPS et le Memo BTY2 GPS)

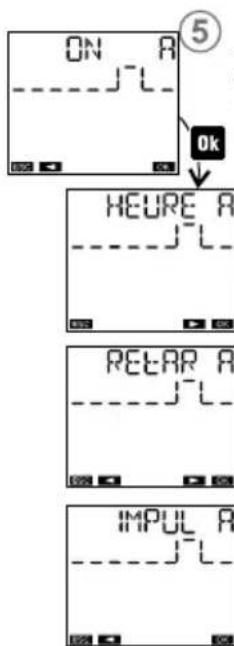

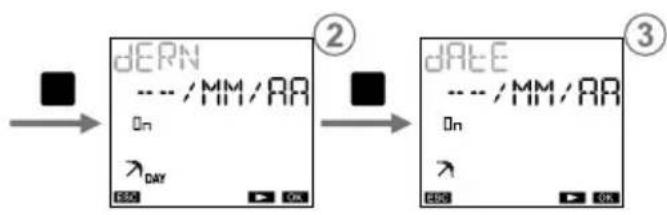

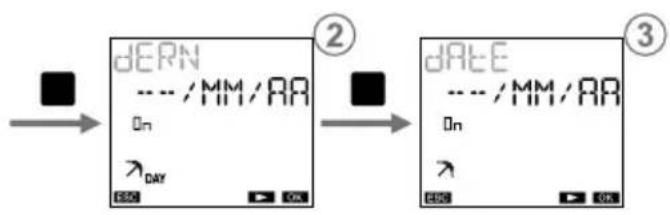

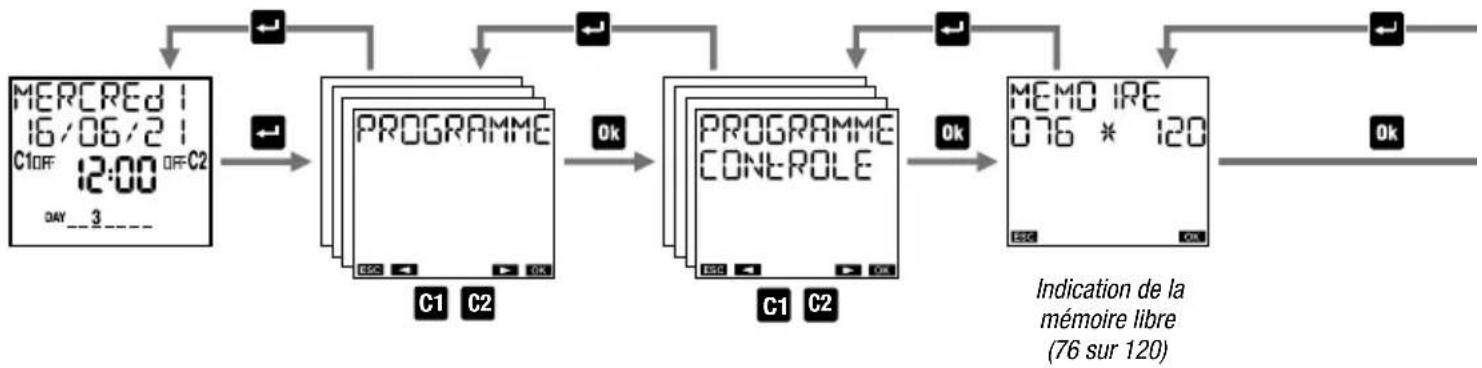

Paramètres du programme

• ON et OFF: Heure de mise en marche et heures d'arrêt
• Impulsion ON: Heure et durée d'impulsion (maximum 59 secondes)
• Impulsion OFF: Heure et durée d'impulsion (maximum 59 secondes)

Nouveau programme horsaire hebdomadaire

• ON et OFF: Heure de mise en marche et heures d'arrêt suivant les jours sélectionnés*
• Impulsion ON: Heure d'activation et durée d'impulsion (maximum 59 secondes) suivant les jours scélectionnés*
• Impulsion OFF: Heure d'activation et durée d'impulsion (maximum 59 secondes) suivant les jours sélectionnés
• Voir "Selectionner les jours" à la page 23

Paramètres du programme

• ON et OFF: Heure de mise en marche et heures d'arrêt suivant les jours scélectionnés*
• Impulsion ON: Heure d'activation et durée d'impulsion (maximum 59 secondes) suivant les jours sélectionnés*
• Impulsion OFF: Heure d'activation et durée d'impulsion (maximum 59 secondes) suivant les jours sélectionnés*

*Voir "Configuration d'un programme annuel" à la page 31

Configuration d'un programme hora annuel

1 Pour définir le programme:

la première, la deuxième, la troisième, la quatrième ou la dernière semaine du mois, il suffit de selectionner les jours et: renseigner le mois (MM pour tous les mois) renseigner l'année (R pour tous les ans)

Remarque : dans ce cas, le programme annuel doit commencer et se terminer le même jour, sinon apparait le message d'erreur ERREUR 010

2 Pour définit le programme le dernier jour :

---/MM/RA de chaque mois, tous les ans ---/V/RR du mois W spécifique, tous les ans ---/MM/ZZ de chaque mois, de I'année ZZ spécifiée ---/W: ZZ du mois W et de I'année ZZ spécifiés

Pour définit le programme à un jour XX spécifique :

X X/MM/RA e chaque mois, tous les ans xx/yy/RR du mois W spécifique, tous les ans XMM: ZZ de chaque mois, de I'année ZZ spécifiée xxx/397:77 du mois W et de I'année ZZ spécifiés

Nouveau programme horsaire "vacances"

Vacances OFF: le relais est eteint du debut a la fin du programme "Vacances".

Vacances ON: le relais est allumé du début à la fin du programme "Vacances"

Paramètres du programme

• début du programme -fin du programme

Configuration d'un programme hora "Vacances"

1 Pour définiir le programme:

la première, la deuxième, la troisième, la quatrième ou la dernière semaine du mois, il suffit de selectionner les jours et: renseigner le mois (MM pour tous les mois) renseigner l'année (R pour tous les ans)

Remarque : dans ce cas, le programme “Vacances” doit commencer et se terminer le même jour, sinon apparait le message d'erreur ERREUR 0 10.

Pour définit le programme le dernier jour:

---/MM: RR de chaque mois, tous les ans ---/V/RR du mois W spécifique, tous les ans ---/MM: ZZ de chaque mois, de I'année ZZ specifiée du mois W et de I'année ZZ spécifiés

Pour définiR le programme à un jour XX spécifique :

xx/MM/RR de chaque mois, tous les ans xV/RR du mois W spécifié, tous les ans x xMM ZZ de chaque mois, de I'année ZZ spécifiée xx/yy/zz du mois W et de I'année ZZ spécifiés

Nouveau programme astronomique "Nuit" -34- Manuel de l'utilisateur Memo BT GPS

Sélection des nuits de commutation

faire défilier les nuits de la semaine de la première (1-2) à la dernière (7-1): - n appuyant sr la touche c2 pour passer à la nuit suivante sans selectionner la nuit actuelle symbolisée par un chiffre clignotant. - en appuyant sur la touche pour seLECTIONner/désélectionner la nuit en cours et passer à la suivante.

Interpretation de la selection

Si I'on selectionne la nuit entre les jours A et B, le jour A est affiché et souligné tandis que le jour B est affiché mais non souligné. Exemples de selection:

DAY12345 Nuits selectionnées: entre les jours 1 et 2, les jours 2 et 3, les jours 3 et 4 ainsi que les jours 4 et 5

DAY12345 Nuits selectionnées: entre les jours 1 et 2, les jours 2 et 3 ainsi que les jours 4 et 5

DAY1234 7 Nuits selectionnées: entre les jours 1 et 2, les jours 3 et 4 ainsi que les jours 7 et 1

Allumage au coucher du soleil, extinction au lever du soleil. Aucun paramètre requis.

Extinction du coucher au lever du soleil. Aucun paramètre requis.

• Si I'heur d-extinction est anterieure au coucher du soleil, la commutation n'est pas effectuee. Si I'heur d'allumage est apres le lever du soleil, la commutation n'est pas efectuée. ** La mise en marche se poursuit pendant tout l'intervalle de temps régle (également si l'heure d'extinction se situe après le lever du soleil). ** La mise en marche a lieu avant le lever du soleil de tout l'intervalle de temps defini (egalement si I'heure de mise en marche est avant le coucher du soleil).

Allumage au coucher du soleil, coupure nocturne, puis extinction au lever du soleil. Choisissez parmi les options suivantes :

Allumage au coucher du soleil, extinction a une heures programme. Allumage a une heures programme, extinction au lever du soleil. (^*)

Allumage au coucher du soleil, extinction après un intervalle de temps régliable. Allumage avant le lever du soleil sur un intervalle de temps régliable, extinction au lever du soleil.

Allumage au coucher du soleil pour une courte durée régable (impulsion, maximum 59 secondes). Allumage au lever du soleil pour une courte durée régable (impulsion, maximum 59 secondes).

Allumage au coucher du soleil, extinction pendant la nuit. Choisir l'un des 3 cas suivants:

Allumage au coucher du soleil, extinction à une heures régliable. (^ )^( *)

Allumage au coucher du soleil, extinction après un intervalle de temps régable. (^**)

Allumage au coucher du soleil pendant une courte durée (impulsion, max 59 secondes) régliable.

Allumage pendant la nuit, extinction au lever du soleil. Choisir l'un des 3 cas suivants:

Allumage à une heures régiable, extinction au lever du soleil. (*)

Allumage avant le lever du soleil d'un intervalle de temps régiable, extinction au lever du soleil. (^**)

Allumage au lever du soleil pendant une courte durée (impulsion, max 59 secondes) régliable.

Après avoir sélectionné le programme de nuit souhaïté et réglé les événuels paramètres d'extinction et/ou d'allumage nocturne, l'écran de réglage de la date de début et de fin de validité du programme apparait. Le format de la date est 12:00 à 12:00 et 12:00 doivisté être définis, tandis que ne peut ne pas été renseigné ce qui signifie "tous les ans". Les programmes début à 12:00 le premier jour et se terminant à 12:00 le jour suivant. Si la date de début et la date de fin sont identiques, le programme sera exécuté sur une base hebdomadaire.

Nouveau programme astronomique hebdomadaire

Voir "Selectionner les jours" à la page 23

-39-

Manuel de l'utilisateur Memo BT GPS

Nouveau programme astronomique annuel *Voir "Configuration d'un programme astronomique annuel" à la page 41

-40 - Manuel de l'utiliseur Memo BT GPS

Configuration d'un programme astronomique annuel

1 Pour définit le programme:

la première, la deuxième, la troisième, la quatrième ou la dernière semaine du mois, il suffit de selectionner les jours et: renseigner le mois (MM pour tous les mois) renseigner l'année (Rr pour tous les ans)

Remarque: dans ce cas, le programme annuel doit commencer et se terminer le même jour, sinon apparait le message d'erreur ERREUR 010.

2 Pour définit le programme le dernier jour:

---/MM/RR de chaque mois, tous les ans ---/V/RR du mois W spécifique, tous les ans ---/MM: ZZ de chaque mois, de I'année ZZ spécifiée ---VZ du mois W et de I'année ZZ spécifié

Pour définiir le programme à un jour XX spécifique :

xx/MM/RR de chaque mois, tous les ans xx/WW/RR du mois W spécifié, tous les ans XMM: ZZ de chaque mois, de I'année ZZ spécifiée xx/yy/ZZ du mois W et de I'année ZZ spécifiés

Nouveau programme astronomique "Vacances" ① Vacances OFF: le relais est eteint du debut a la fin du programme "Vacances". Vacances ON: le relais est allumé du début à la fin du programme "Vacances".

Paramètres du programme

• début du programme
• fin du programme

Configuration d'un programme astronomique "Vacances"

1 Pour définiir le programme:

la première, la deuxième, la troisième, la quatrième ou la dernière semaine du mois, il suffit de selectionner les jours et:

renseigner le mois (MM pour tous les mois) renseigner I'année RQR pour tous les ans)

Remarque: dans ce cas, le programme "Vacances" doit commencer et se terminer le même jour, sinon apparaft le message d'erreur ERREUR 010.

Pour définit le programme le dernier jour:

…/MM/RA de chaque mois, tous les ans ---/V/V/RR du mois Vw spécifié, tous les ans ---MM/ZZ de chaque mois, de I'année ZZ spécifiée du mois W et de I'année ZZ spécifié Pour définit le programme à un jour XX spécifique : X X/MM/RR de chaque mois, tous les ans XxVvRr du mois W spécifié, tous les ans XMM/ZZ de chaque mois, de I'année ZZ spécifiée X X V V Z du mois W et de I'année ZZ spécifiés

Visualiser un programme

① Choisir le canal (uniquement pour le Memo BT2 GPS et le Memo BTY2 GPS) Choisir la période : quotidienne, hebdomadaire, annuelle, vacances ou "Nuit" (lorsqu'il s'agit d'un canal de type astronomique) Choisir le type : ON et OFF, Impulsion ON, Impulsion OFF ou programme “Nuit” (lorsqu'il s'agit d'un canal de type astronomique)

Remarque : un programme nécessite l'affichage de plusieurs pages :

• appuyez sur la touche OK pour naviguer entre la première et la deuxième partie d'un programme
• appuyez sur les touches C1 ou C2 pour passer d'un programme à un autre

-45

Manuel de l'utilisateur Memo BT GPS

Modifier ou supprimer un programme

① Choisir le canal (uniquement pour le Memo BT2 GPS et le Memo BTY2 GPS) Choisir la période : quotidienne, hebdomadaire, annuelle, vacances ou "Nuit" (lorsqu'il s'agit d'un canal de type astronomique) 3 Choisir le type : ON et OFF, Impulsion ON, Impulsion OFF ou programme "Nuit" (lorsqu'il s'agit d'un canal de type astronomique)

Remarque: un programme nécessite l'affichage de plusieurs pages:

• appuyez sur la touche pour naviguer entre la première et la deuxième partie d'un programme
• appuyez sur les touches C1 ou C2 pour passer d'un programme à un autre

Pour modifier: appuyez longuemment (au moins 3 secondes) sur la touche o

Pour supprimer: appuyez longuemement et simultanement sur les touches 0x et

Manuel de l'utilisateur Memo BT GPS

Le menu "Copier" permet de copier les programmes d'un canal vers un autre.

Remarque : les programmes precedemment enregistrés sur le canal de destination seront supprimés.

Le menu "Effacer" permet de supprimer tous les programmes méorisés sur le canal spécifique. Remarque: pour ne supprimer qu'un seul programme, voir le menu "Modifier" à la page 46

Manuel de l'utilisateur Memo BT GPS

Menubluetooth

Le menu Bluetooth vous permet d'activer ou de désactiver l'interface Bluetooth et de modifier le mot de passage utilisé pour associer votre appareil (smartphone ou tablette) au Memo BT GPS.

Pour activer l'interface bluetooth:

① activez le Bluetooth

Attention : pour que l'interface Bluetooth soit active, le Memo BT GPS doit afficher la page d'accueil et être alimenté sur secteur (voir page 8). L'interface Bluetooth n'est donc pas activé lors de la navigation dans les menus du Memo BT GPS.

Pour désactiver l'interface bluetooth:

2 déactivé le Bluetooth

De cette façon, aucune communication ne peut avoir lieu entre votre apparéil mobile et le Memo BT GPS. Le Memo BT GPS fonctionné alors avec les réglages et les programmes déjà établis; toute modification ou création de nouveaux programmes doit être effectuee en agissant directement sur le clavier du Memo BT GPS.

Le mot de passer est le code à 6 chiffres requis par l'application pour la première association entre le Memo BT GPS et l'appareil mobile.

Le mot de passer par défaut est "123456" mais peut être modifié.

Appuyez sur la touche pendant au moins 3 secondes jusqu'à ce que le premier du chiffre du mot de passer clignote.

Réglez le premier chiffre à l'aide des touches C1 et C2 et appuyez sur la touche Ok pour confirmer et paramétrer le chiffre suivant.

Répétez l' étape pour régler les 6 chiffres. Après avoir confirmé le dernier chiffre, l'écran affiche le nouveau mot de passer.

Appuyez sur la touche pour quitter le menu.

-51-

Manuel de l'utilisateur Memo BT GPS

Menugps

Le menu GPS vous permet d'activer ou de désactiver l'éventuel module GEO-2 supplémentaire.

Le module GEO-2 est une antennap GPS permutant de capturer les informations de date, d'heure et de localisation a partir des satellites, puis de les transfereur au Memo BT GPS.

La synchronisation de ces informations s'effectue toutes les 30 secondes lorsquie l'antenne est raccordee au Memo BT GPS. Cela permit au Memo BT GPS d'avoir des informations a jour, et d'éviter toute dérive dans le temps liée à la précision de fonctionnement de ce dernier.

Pour activer l'antenne GEO-2:

① SélectionnezGPS ON à partir du "Menu GPS".

Il est également possible d'afficher I'etat de la connexion à l'antenne GEO-2 (Ok, attente, erreur).

A partir de la page d'accueil, en appuyant sur la touche OK pendant au moins 3 secondes, il est possible de forcer la lecture de l'antenne GEO-2 (I'écran affiche alors RÉ ENDE COMMUN ICR).

Pour désactiver l'antenne GEO-2:

② Sélectionnez GPS OFF à partir du "Menu GPS".

Si le module GPS n'est pas raccordé au Memo BT GPS, il est conseilé de selectionner GPS OFF pour éviter un affichage intempéstif du message d'information GPS ERR sur la page d'accueil du Memo BT GPS (voir page 8).

A noter: l'oscillateur interne qui scanne la base de temps permet au mémo BT GPS de garder l'heure à jour même sans la présence du GEO-2. Dans ce cas, la précision de l'horloge est de ± 0,5 seconde par jour.

Le module GEO-2 n'a pas communiqué avec le Memo BT GPS depuis plus d'une heures: Vérifiez les schémas de raccordement dans ce manuel ou vérifiez l'intégrité du module GEO-2. Si le message GPS ERR est affchépendant plus de 24 heures, le message DERN SYNC va afficher....

Le module GEO-2 n'a pas detecté un nombre suffisant de satellites pour une synchronisation correcte. Si ce problème persististe pendant plus de quelques heures, il est conseilé de déplacer le module GEO-2 afin d'obtenir un meilleur signal (par exemple : à l'estérieur du bâtiment). Si le messageGPS ERR est affchépendant plus de 24 heures, le message DERN SYNC va afficher....

Menucompteurhoraire

Le menu "Compteur hora" permet d'afficher les heures d'utilisation (relais activé) des charges connectées.

La valeur maximale du compteur est de "99999" heures (environ 11 ans). Une fois la limite maximale atteinte, le compteur se remet automatiquement à zéro.

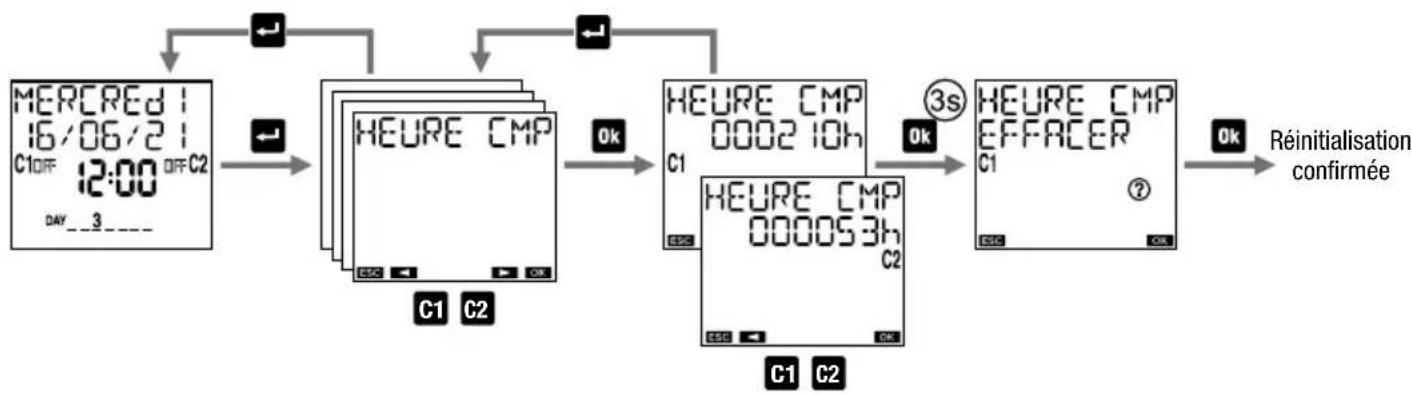

Pour réinitialiser le compteur:

1. Sélectionnez le canal (uniquement sur Memo BT2 GPS et Memo BTY2 GPS)
2. appuyez sur la touche pendant 3 secondes jusqu'à ce que l'écran affiche "HEURE CMP EFFRACER
3. confirmez la selection en appuyant sur ok (appuyez sur -bur sortir du menu sans réinitialisation)

Remarque: il est possible de réinitialiser tous les compteurs à partir du menu "Reset" (voir page 56).

Menuresset

Le menu "Reset" permet de rétablier l'etat initial de l'appareil.

Réinitialisations possibles:

① Réinitialisation des paramètres: efface tous les paramètres (sauf la langue et le code PIN). ② Réinitialisation des programmes horaires: efface tous les programmes horaires enregistrés. ③ Réinitialisation des programmes "Vacances": efface tous les programmes "Vacances enregistrés. ④ Réinitialisation des programmes astronomiques: efface tous les programmes astronomiques enregistrés. ⑤ Réinitialisation du compteur horsere: remet a zéro le compteur horsere de chaque canal. Rinitialisation generale: reinitialisation de tous les parametes décrits ci-dessus y compris la langue et la protection par code PIN.

ll t i t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Pour effectuer une réinitialisation matérielle:

1. appuyez sur la touche "R" avec un objet pointu

La réinitialisation matérielle est également utile lorsque vous oubliez le code PIN. La réinitialisation, en effet, déverrouille le clavier pendant 3 minutes, le temps nécessaire pour acceder au menu approprié et vérifier/désactiver le PIN.

-57-

Manuel de l'utilisateur Memo BT GPS

Menufirmware

Ce menu indique la version du micrologiciel installé sur l'appareil :

010 représenté l'indice de révision 01 représenté le mois 26 représenté le jour

Messagesd'erreur

Lors de la saisie des programmes, les messages d'erreurs suivants peuvent apparaitre :

ERRORECO 1 Événements ON et OFF avec une fréquence différente (chaque événement ON doit avoir un événement OFF)

ERRORE002 Evénements ON et OFF concomitants du même programme

ERRROE003 Deux ou plusieurs événements ON consécutifs du même programme / Deux ou plusieurs événements OFF consécutifs du même programme

ERRROE006 Si un programme "Impulsion ON" est déjà enregistré sur un canal, il n'est pas possible d'enregistrer sur ce même canal un programme "Impulsion OFF"

ERRORE007 Si un programme "Impulsion OFF" est déjà enregistré sur un canal, il n'est pas possible d'enregistrer sur ce même canal un programme "Impulsion ON"

ERRPORE008 Essayer de définir un programme "Vacances" ON sur un canal dans lequel un programme "Vacances" OFF est déjà enregistré (voir page 25)

ERRRORE009 Essayer de définir un programme "Vacances" OFF sur un canal dans lequel un programme "Vacances" ON est deja enregistré (voir page 25)

ERRROEO IO Essayer de définir un programme "Vacances" avec des événements ON et OFF à des jours différents de la période (voir page 31)

ERROED Essayer de définir un programme astronomique sur un canal de type hora (voir page 25)

ERRROED 12 Essayer de définir un programme horsere sur un canal de type astronomique (voir page 25)

ERROPO 13 Programme astronomique annuel avec date de fin antérieure à la date de début

ERRORE030 Erreur d'accès à la mémoire*

• Dans ce cas, effectuez un reset matériel (voir page 50). Si l'erreur persiste, contactez le service d'assistance technique Vemer (Tél. : [phone]).

Reemplacement de la PILE

Lorsque la batterie est presque décharge, la première ligne de la page d'accueil indiqueraBtEER. Dans ce cas, remplacez la batterie des que possible. Utilisez uniquement des piles de type CR2032. Pour remplaner la batterie:

• débranchez l'alimentation
• retirez le couvercle au dos de l'appareil en le tournant dans le sens anthoraire et remplacez la batterie
• remontez le couvercle en le tournant dans le sens horaire
• alimentez l'appareil

Attention: n'utilise pas d'objets métalliques (nels que tournevis) pour retarder la batterie car cela pourrait provoquer l'annulation de la réserve de marche et en conséquence la date et l'heure seront perdues.

Attention: afin de ne pas perdre le réglage de la date et de l'heure, il est nécessaire de remplacer la batterie sous 60 secondes (en l'absence d'alimentation électrique).

Il est nécessaire desterolir les piles avant demettre l'appareil ou rebut

En cas de remplacement, déposez les piles dans les interneurs de collecte sélective des déchets prévus cet effet.

NORMES De reference

DECLARATION DE CONFORMITE EU

Vemer déclare que l'appareil est conforme à la directive communautaire 2014/53/UE (RED) en reference aux normes suivantes:

EN 60730-2-7, ETSI EN 301 489-1, ETSI EN 301 489-17, ETSI EN 300 328

Le texte intégral de la déclaration de conformité UE est disponible à l'adresse www. vemer. it.
