MODE D'EMPLOI D8800 VIVITEK

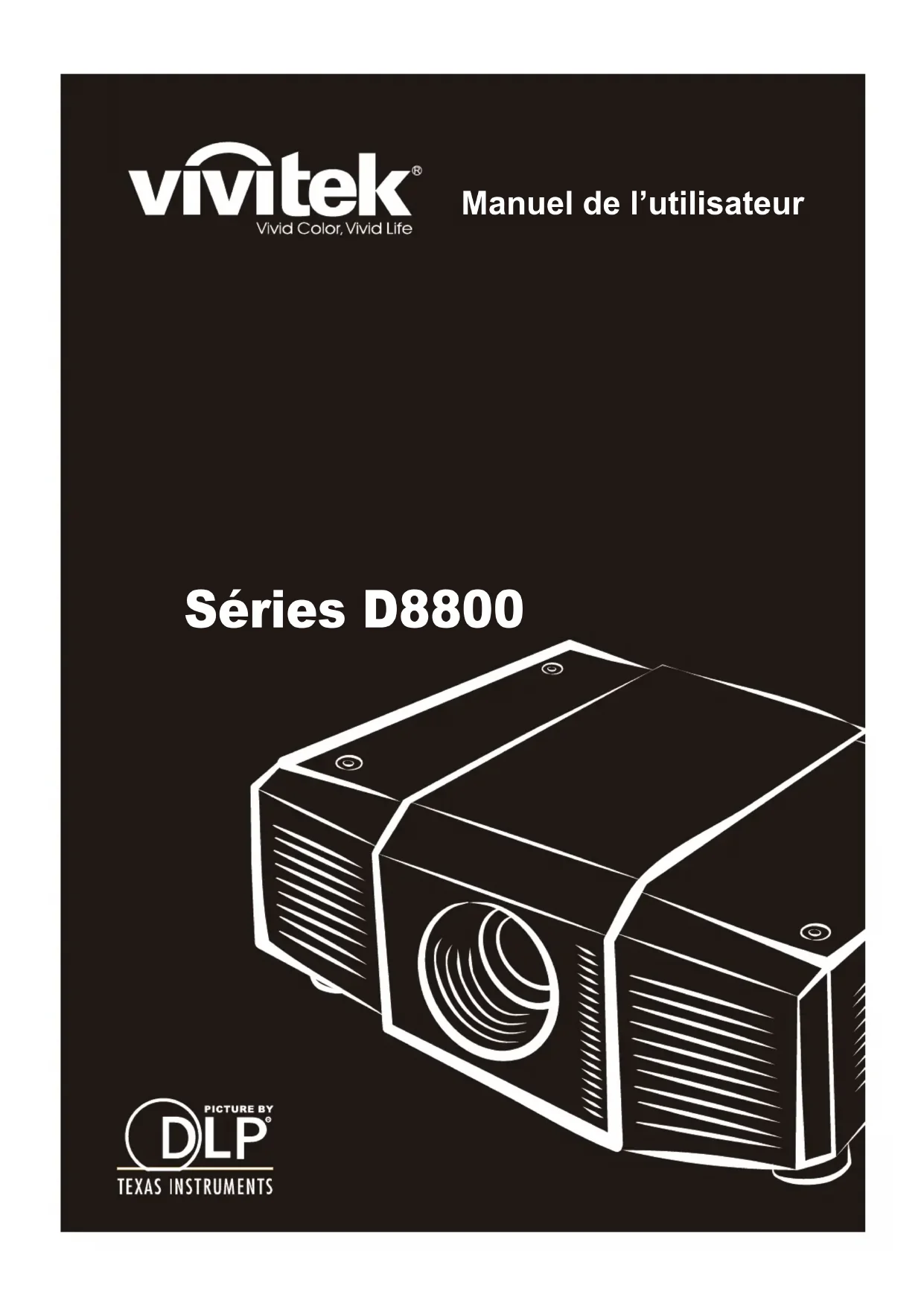

Manuel de l’utilisateur Séries D8800Table des maTières

INFORMATIONS DE COPYRIGHT 4

y Copyright 4 y Avis de non-responsabilité 4 y À propos de ce manuel 4

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ 5

y Mise au rebut des équipements électriques et électroniques usagés 6 y Instructions importantes de recyclage : 6 INTRODUCTION 7 y A propos de ce manuel 7 y Description, fonctions et avantages 7 y Liste des pièces 8

BOUTONS ET FONCTIONS 9

y Brève description du D8800/D8900/D8010W 9 y Panneau d’E/S 10 y TOUCHES NUMÉRIQUES 11 y Télécommande 12 y Pour installer des piles dans la télécommande : 13 y Distance de fonctionnement du signal de la télécommande 13 Considérations d’installation 14 y Lumière ambiante 14 y Distance de projection 14 y Modes d'installation 15 y Laissez un espace d'au moins 50cm autour des orifices de ventilation. 16 Décalage de l'objectif 17 y Décalage vertical de l'objectif 17 y Décalage horizontal de l'objectif 17 Connexion du projecteur à d’autres appareils 18 y Connexion HDMI 18 y Connexion Déclencheur 18 y Connexion de l'entrée IR 19 y Connexion S-VID'ÉO, VIDÉO 19 y Connexion COMPOSANTE 20 y Connexion RS-232 20 y Connexion LAN 21 Mise en marche du projecteur - Ajustements 22 y Brancher l’alimentation secteur 22 y Allumer l’alimentation 22 y Changer la langue de l'OSD 23 y Ajustement du sens de l’image 23 y Ajustements de l'objectif 24Utilisation du projecteur - Fonctionnement 25 y Sélection d’une source d’entrée 25 y Sélection d’un format d’image 25 y Utilisation de l'OSD 25 Utilisation du projecteur - Description de l'OSD 26 y Structure des menus OSD 26 y Introduction à l'OSD - INPUT (ENTRÉE) 28 y Introduction à l'OSD - PICTURE (IMAGE) 31 y Introduction à l'OSD - LAMPS (LAMPES) 34 y Introduction à l'OSD - ALIGNMENT (ALIGNEMENT) 35 y Introduction à l'OSD - CONTROL (CONTRÔLE) 39 y Introduction à l'OSD - SERVICE 45 Changer la lampe 47 y Pour remplacer la lampe1du projecteur 47 y Pour remplacer la lampe2du projecteur 48 Changer l'objectif 49 y Pour remplacer l'objectif du projecteur 49 Changer le filtre 51 y Pour remplacer le filtre sur le côté gauche du projecteur 51 y Pour remplacer le filtre sur le côté droit du projecteur 52 y Change the color wheel 53 Etat DEL 54 y DEL d'alimentation 54 y DEL d'état 54 y DEL de lampe 1/lampe 2 54 y DEL de temp. 54 y DEL du déclencheur 54 SPÉCIFICATIONS 55

SPÉCIFICATIONS DE L'INTERFACE SÉRIE 56

y Spécifications de transfert 56 y Commandes RS-232 56 y Codes IR et noms des touches 56 y Commandes d'opération 57 Dimensions 64 Synchronisations supportées 66 Taille de l’écran et distance de projection 67 y Optional LensesProjecteur DLP– Manuel de l'utilisateur

iNFOrmaTiONs de COPYriGHT COPYriGHT Ce document, ainsi que toutes les photos, les illustrations et le logiciel, sont protégés par les lois internationalles du copyright. Tous droits réservés. Il est interdit de copier ce manuel ou n'importe quelle partie de ce manuel sans la permission écrite du fabricant. Le logo Vivitek est une marque déposée de "Vivitek Corporation". © Copyright 2012 avis de NON-resPONsabiliTé Les informations contenues dans le présent document sont susceptibles à modification sans préavis. Le fabricant n'accorde aucune représentation ni garantie, explicite ou implicite, quant au contenu de ce manuel et en particulier se dégage de toute responsabilité concernant la valeur commerciale ou la convenance à un usage particulier. En outre, le fabricant se réserve le droit de réviser le contenu de ce manuel et d'y apporter des modifications de temps à autre, sans pour autant être tenu d'informer qui que ce soit de ces révisions ou modifications. À PrOPOs de Ce maNuel Ce manuel est destiné à l'utilisateur final et décrit comment faire pour installer et utiliser le projecteur DLP. Lorsque cela était possible, les informations complémentaires, par ex. une illustration et la description correspondante, ont été mises sur la même page. Ce format est pratique avec les imprimantes, pour faciliter la lecture et économiser du papier et ainsi protéger l'environnement. Il est recommandé de n'imprimer que les sections dont vous avez besoin.5 Projecteur DLP– Manuel de l'utilisateur iNsTruCTiONs imPOrTaNTes de séCuriTé Merci pour votre achat de ce produit de qualité ! Pour de meilleures performances, merci de lire ce manuel avec attention car il s’agit de votre guide à travers les menus et l’exploitation.

1. Lisez et conservez ces instructions.

2. Respectez tous les avertissements.

3. Suivez toutes les instructions.

4. N’utilisez pas cet appareil près de l’eau. N’installez pas cet appareil près d’une source de chaleur quelconque, par

ex. une radiateur, un registre de chaleur, un cuisinière ou n’importe quel autre appareil susceptible de produire de la chaleur (y compris des amplificateurs).

5. Nettoyez l’appareil uniquement avec un chiffon sec.

6. Ne bloquez aucun des orifices de ventilation. Installez cet appareil conformément aux instructions du fabricant.

7. N’altérez pas le but de sécurité de la fiche de mise à terre ou polarisée. Une fiche polarisée comporte deux broches

dont une plus large que l'autre. Une fiche du type terre contient 2 broches normales et une troisième pour la terre. La lame large ou la troisième broche sont fournies pour votre sécurité. Lorsque la fiche fournie ne correspond pas à votre prise de courant, consultez un électricien pour le remplacement de la prise obsolète.

8. Protégez le cordon d'alimentation en ne marchant pas dessus ni en le pinçant, particulièrement au niveau des

fiches, des prises de courant et du point de sortie de l’appareil.

9. Utilisez uniquement les équipements et accessoires spécifiés par le fabricant.

10. Utilisez uniquement le chariot, trépied, pied, bras ou table spécifié par le fabricant ou vendu avec l’appareil.

Lorsqu’un chariot est utilisé, faites attention lors du déplacement du chariot ou de l'appareil pour éviter toute blessure due à une chute.

11. S’il y a un risque d’orage ou que vous ne comptez pas utiliser l’appareil pendant une période prolongée,

débranchez-le de la prise de courant. 12. Pour tout entretien, veuillez vous adresser à du personnel qualifié. Un entretien est requis lorsque l’appareil a été endommagé d’une façon quelconque, telle que cordon ou fiche d’alimentation endommagés, liquide renversé ou objets tombés dans l’appareil, appareil exposé à la pluie ou à l'humidité, ne fonctionnant pas normalement, ou ayant tombé.

13. Le déclencheur +12V CC produit uniquement un signal de courant continu 12V pour le déclenchement. Ne pas

connecter à aucune autre entrée ou sortie d’alimentation. Ceci pourrait endommager l’appareil.

14. Gardez les matériaux d’emballage dans le cas où l’appareil devrait être renvoyé.

15. Ne regardez jamais directement dans l’objectif lorsque le projecteur est allumé.

AVOID EYE CONTACT TO THE LIGHTProjecteur DLP– Manuel de l'utilisateur

mise au rebuT des équiPemeNTs éleCTriques eT éleCTrONiques usaGés (Applicable dans l’Union Européenne et d’autres pays Européens avec des programmes de collecte séparés) Ce symbole figurant sur votre appareil ou sur son emballage indique que cet appareil ne doit pas être traité comme un déchet domestique lorsque vous souhaitez le jeter. Il doit être apporté à un centre de collecte approprié pour le recyclage des appareils électriques et électroniques. En assurant que cet appareil est jeté de façon correcte, vous aiderez à prévenir des conséquences négatives pour l'environnement et la santé humaine, qui pourraient sinon être causées par une mise au rebut inappropriée de cet appareil. Le recyclage des matériaux aidera à conserver les ressources naturelles. Ce symbole est valide uniquement dans l’Union Européenne. Si vous souhaitez jeter ce produit, veuillez contacter les autorités locales ou votre distributeur pour vous renseigner sur la méthode correcte. iNsTruCTiONs imPOrTaNTes de reCYClaGe : La ou les lampe(s) à l’intérieur de cet appareil contient(nent) du mercure. Cet appareil peut contenir d’autres composants électroniques qui peuvent être dangereux s'ils ne sont pas jetés séparément. Recyclez ou éliminez conformément aux Lois locales, d’état ou fédérales. Pour plus d’information, contactez l’EIA (Association des Fabricants d’Electronique) sur WWW.EIAE.ORG. Pour des informations de mise au rebut spécifiques à la lampe, consultez :

WWW.LAMPRECYCLE.ORG.7

Projecteur DLP– Manuel de l'utilisateur iNTrOduCTiON a PrOPOs de Ce maNuel Ce manuel de l'utilisateur décrit comment faire pour installer, régler et utiliser le D8800/D8900/D8010W. Tout au long de ce manuel, le projecteur sera désigné par “D8800/D8900/D8010W.” Destinataires Vivitek a préparé ce manuel pour aider les installateurs et les utilisateurs finaux à obtenir les meilleures performances possibles avec le D8800/D8900/D8010W. Vivitek s’est efforcé de s’assurer que ce manuel est exact à sa date d’impression. Toutefois, en raison de l’optimisation continue du produit et des suggestions des utilisateurs, ce manuel peut requérir des mises à jour ponctuelles. Vous pouvez en permanence trouver la dernière version de ce dernier ainsi que d’autres guides produit Vivitek en ligne, en visitant www.vivitekcorp.com. desCriPTiON, FONCTiONs eT avaNTaGes Le Vivitek D8800/D8900/D8010W est à la pointe de la technologie avec des images à une résolution native Pleine HD (1920 x 1200, WUXGA 16:10) pour des images ultra claires et nettes. Le D8800/D8900/D8010W peut afficher des images à haute définition avec les nouvelles résolutions modernes très élevées. Avec son système optique très précis, le D8800/D8900/D8010W peut être utilisé pour faire un zoom, faire le point et ajuster le décalage optique avec une plage de projection entre 1,85:1 et 2,40:1. Le D8800/D8900/D8010W peut aussi être utilisé avec un système d'optique variable (optionnel) si vous avez besoin d'une distance de projection plus petite (1,56:1 à 1,86:1). Un agrandissement et une conversion film-à-vidéo (défilement intermittent 3:2) exceptionnels peuvent facilement être obtenus. Avec les paramètres sophistiqués de Vivitek pour le réglage de la balance du blanc, la technologie de désentrelacement propriétaire du D8800/D8900/D8010W fournissent le plus haut niveau de dévelopement de gris et de balance du blanc et des images sans fautes. En addition, cet appareil incroyable possède aussi des contrôles infrarouges (IR) et RS-232 discret ainsi que des contrôles de sélection de l'alimentation et de la source pour une utilisation facile et flexible. Fonctions principales et avantages Le D8800/D8900/D8010W offre les fonctions principales et les avantages suivants: y Résolution native : 1920 x 1080 (format d’image natif 16:10) y Système à traitement numérique de la lumière (DLP) utilisant une matrice à micromiroirs (Digital Micromirror Device - DMD) de haute performance y Entrée HDMI 1.3 avec protection de contenu numérique à large bande passante (HDCP). y Compatible HDTV. y Traitement vidéo excellent avec les entrées vidéo progressives et entrelacées. Produit 'vert' avec : y Soudures sans plomb pour le soudage des circuits et des composants électroniques. y Verres et revêtements sans plomb. y Papier recyclé utilisé dans les manuels de l'utilisateur et les matériaux d'emballage. y Economie d’énergie : Consommation électrique très économique avec moins de 0.5W en mode veille.Projecteur DLP– Manuel de l'utilisateur

Caractéristiques supplémentaires du D8800/D8900/D8010W y Décalage optique horizontal et vertical. y Ajustement de la déformation trapézoïdale. lisTe des PièCes Votre D8800/D8900/D8010W est fourni avec les éléments suivants, si un élément quelconque manque, veuillez contacter votre distributeur ou le service clientèle de Vivitek. Liste des accessoires dans la boîte D8800/D8900/D8010W Elément Assemblage manuel QTÉ EU/ASIE/US/TWN Chine

MODULE COULEUR TYPE ROUE DE COULEUR 1

Projecteur DLP– Manuel de l'utilisateur bOuTONs eT FONCTiONs brève desCriPTiON du d8800/d8900/d8010W Sortie de l'airSortie de l'airSortie de l'airPiedsréglables*4Prise d’alimentationCapteur infrarouge arrière(télécommande)Bouton d’alimentationPrise d'airPrise d'air y Air outlet (Sortie de l'air) L’air chaud sort du projecteur à travers cet orifice. Assurez-vous qu’il n’est pas obstrué. y Air inlet (Prise d'air) Les ventilateurs internes refroidissent l’air dans le projecteur via cet orifice. y Adjustable feet (Pieds réglables) Utilisez ces derniers lorsque le projecteur est installé dans une configuration en haut d’une table afin de mettre l'image à niveau et/ou de régler l’angle de projection. . y Power Inlet (Prise d’alimentation) Pour connecter le projecteur à une prise de courant. y Rear Infre-red window (Capteur infrarouge arrière) Pour recevoir le signal de la télécommande.Projecteur DLP– Manuel de l'utilisateur

RS-232 S-VIEDOVIEDO y SDI Pour brancher un câble BNC d'un appareil d'inface numérique série (SDI). y HDMI Pour brancher une source HDMI. y DVI Pour brancher une source DVI. y Component (Composant) Pour brancher une source composante (YUV HS/VS-CS). y WIRED REMOTE (TÉLÉCOMMANDE CÂBLÉE) Entrée câblée depuis un système de répétition infrarouge (IR) compatible Niles ou Xantech. y TRIGGER (DÉCLENCH) (mini prise casque 3,5 mm) Fournit une sortie de 12 (+/- 1,5V) avec un relai de moniteur 350mA et une protection contre les court-circuits. y S-VIDEO (S-VIDÉO) Une entrée S-Vidéo standard pour connecter un lecteur DVD, un récepteur de satellite ou un magnétoscope Super VHS (S-VHS). y VIDEO (VIDÉO) Une entrée vidéo composite standard pour connecter un magnétoscope, un lecteur de disque laser ou une autre source vidéo composite. Fournit également une entrée de synchronisation composite pour les sources RVB/S. y LAN Pour brancher un câble Ethernet RJ45. y RVB Fournit une connexion standard de type VGA 15 broches vers une source haute définition composite ou RVB, ou à un ordinateur personnel. Le D8800/D8900/D8010W détecte automatiquement la résolution du signal d’entrée. y RS-232 Une prise D-sub à 9-broches pour interfacer avec un PC ou un système d’automatisation ou de commande de cinéma maison.11 Projecteur DLP– Manuel de l'utilisateur TOuCHes Numériques MENU EXIT POWER INPUT AUTO SYNC ASPECT OPEN CLOSE SHUTTER LENS SHIFT FOCUS ZOOM y POWER (Puissance) Utilisez ce bouton pour allumer/éteindre le projecteur. y INPUT (ENTRÉE) Appuyez pour sélectionner une source vidéo. HDMI, DVI, VGA, Composante / BNC Composite, S-Vidéo ou 3D-SGI. y AUTO SYNC (SYNCHRO AUTO) Appuyez pour ré-acquérir la source active actuelle. y ASPECT (FORMAT) Appuyez pour changer le format de l'image affichée. y SHUTTER (DÉCLENCHEUR) Utilisez ce bouton pour allumer/éteindre le déclencheur. y MENU Appuyez sur ce bouton pour ouvrir ou fermer le menu OSD. y ENTER (ENTRER), , , , Utilisez ces boutons pour sélectionner des éléments ou des paramètres, pour ajuster ces derniers ou changer de mode d'affichage. y EXIT (QUITTER) Appuyez pour retourner au menu principal ou quitter le menu OSD principal. y LENS SHIFT (DÉCALAGE D'OBJECTIF) Bouton qui permet de déplacer l'objectif vers le haut et le bas, ou la gauche et la droite. y FOCUS Bouton qui permet de faire la mise au point sur l’image projetée. y ZOOM Bouton qui permet de faire un zoom avant/arrière.Projecteur DLP– Manuel de l'utilisateur

y ON (Allumé) Utilisez ce bouton pour allumer le projecteur. y OFF (Eteint) Utilisez ce bouton pour éteindre le projecteur. y FOCUS (MISE AU POINT) Pour faire la mise au point sur les images. y ZOOM Pour faire un zoom avant/arrière sur l’image. y TEST PATTERN (MOTIF TEST) Utilisez pour ouvrir le menu des motifs de test. y LENS SHIFT (DÉCALAGE D'OBJECTIF) Bouton qui permet de déplacer l'objectif vers le haut et le bas, ou la gauche et la droite. y ENTER (ENTRER), , , , Utilisez ces boutons pour sélectionner des éléments ou des paramètres, pour ajuster ces derniers ou changer de mode d'affichage. ENTRER: Appuyez pour sélectionner un élément de menu en surbrillance ou confirmer un nouveau réglage. y MENU Appuyez sur ce bouton pour ouvrir ou fermer le menu OSD. y EXIT (QUITTER) Appuyez pour retourner au menu principal ou quitter le menu OSD principal. y INPUT (ENTRÉE) Appuyez pour changer la source d'entrée du signal. y PICTURE (IMAGE) Démarre la fonction IMAGE. y NETWORK (RÉSEAU) Appuyez pour ouvrir le menu Réseau (LAN). y AUTO SYNC (SYNCHRO AUTO) Appuyez pour ré-acquérir la source active actuelle. y ASPECT (FORMAT) Bouton de sélection : Appuyez plusieurs fois sur ce bouton pour sélectionner l’un des formats d'image suivants: 16 : 9: Pour regarder des programmes 16:9 DVDs ou HDTV dans leur format d’image natif. y PIP Appuyez pour afficher l’écran de l'image dans l'image. y OVERSCAN Appuyez pour sélectionner un mode de surbalayage. y FREEZE (GELER) Gèle/dégèle l’image de l’écran. y LAMP MODE (MODE LAMPE) Appuyez pour sélectionner un réglage de luminosité plus haut ou bas. y INFO. Démarre la fonction SERVICE. y LIGHT (ÉCLAIRAGE) Appuyez pour allumer le rétroéclairage de la télécommande. y CLEAR (EFFACER) Not Available. y SHUTTER (DÉCLENCHEUR) Utilisez ce bouton pour allumer/éteindre le déclencheur. y ID SET (RÉGLER ID) Not Available. TéléCOmmaNde

Notes sur l’utilisation de la télécommande Dans la plupart des situations, vous pouvez simplement pointer la télécommande vers l’écran, ce qui réfléchira le signal IR (infrarouge) de la télécommande en retour vers le récepteur IR sur le projecteur. Dans certains cas, toutefois, les conditions peuvent empêcher ceci. Si c’est le cas, pointez la télécommande vers le projecteur et essayez à nouveau. Si la distance efficace de la télécommande décroît, ou si cette dernière arrête de fonctionner, remplacez les piles par des piles neuves. La télécommande peut ne plus fonctionner si le capteur infrarouge est exposé au soleil ou à un éclairage fluorescent.13 Projecteur DLP– Manuel de l'utilisateur POur iNsTaller des Piles daNs la TéléCOmmaNde

ETAPE 1 ETAPE 2 ETAPE 3

1. Faîtes glisser le couvercle du compartiment des piles dans la direction de la flèche pour l'ouvrir. 2. Installez deux piles AA avec la polarité correcte. 3. Refermez le couvercle.Notes sur les piles yAssurez-vous que la polarité des piles est correctes avant d’installer les piles. yN’utilisez pas une pile usée avec une pile neuve ou des piles de types différents. y Si vous n’allez pas utiliser la télécommande pendant une longue période, enlevez les piles pour éviter tout dégât dû à une fuite des piles. disTaNCe de FONCTiONNemeNT du siGNal de la TéléCOmmaNde 30° Angles de réception des signaux IR : 30° Distance de réception des signaux IR : 10m 10m Remarque : Evitez de poser la télécommande dans des endroits très chaud ou humide car cela pourrait endommager la télécommande.Projecteur DLP– Manuel de l'utilisateur

CONsidéraTiONs d’iNsTallaTiON uNe iNsTallaTiON COrreCTe de vOTre PrOjeCTeur assurera la qualiTé de vOTre aFFiCHaGe. que vOus iNsTalliez uN PrOjeCTeur TemPOrairemeNT Ou de FaçON PermaNeNTe, vOus devriez PreNdre Ce qui suiT eN COmPTe POur assurer que vOTre PrOjeCTeur FONCTiONNe de FaçON OPTimale. lumière ambiaNTe En général, minimisez ou éliminez les sources lumineuses dirigées vers l’écran. L’étendue du contraste dans vos images sera réduite de façon notable si la lumière frappe directement l’écran, tel que lorsque un rayon de lumière d’une fenêtre ou d’une lampe tombe sur l’image. L’image peut ensuite apparaître délavée ou moins vibrante.Besoin d'une pièce séparée. Le coût d’installation est habituellement plus élevé. disTaNCe de PrOjeCTiON La distance de projection est la distance mesurée depuis l’avant du projecteur jusqu’à l’écran. Il s’agit d’un calcul important dans toute installation de projecteur dans la mesure où ceci détermine si vous disposez ou non de suffisamment de place pour installer votre projecteur avec une taille d’écran désirée et si votre image sera de la bonne taille pour votre écran. Vous pouvez rapidement estimer la distance de projection en prenant la largeur de l’écran et en la multipliant par le rapport de projection ; référez-vous à l'image suivante. Le résultat de ce calcul vous indique approximativement à combien en arrière de l’écran le projecteur devrait être placé afin de projeter une image mise au point suffisamment large pour remplir ce dernier.Largeur de l’écran (W) Distance de projection (TD) = Largeur de l’écran (W) x Rapport de zoom (TR) Distance deprojection (TD)Deux modèles du D8800/D8900/D8010W sont disponibles, un avec un objectif 1,56-1,86:1 et un autre avec un objectif 1,85-2,40:1. Avec des adaptateurs de zoom optionnel, des rapports de distance de projection de 1,24 – 3,0 sont possibles. Le modèle standard du D8800/D8900/D8010W offre des rapports de distance de projection entre 1,85:1 et 2,40:1. Avec l'objectif à courte distance, qui est optionnel, le D8800/D8900/D8010W peut avoir des rapports de distance de projection entre 1,56:1 et 1,86:1.15 Projecteur DLP– Manuel de l'utilisateur mOdes d'iNsTallaTiON Projection frontale - Installation sur bureauAvantages : Facile à installer, facile à déplacer ou à ajuster, facile à utiliser.Désavantages : Prend de l'espace et réduit le nombre de places assises dans la pièce. Projector Projection arrière - Installation sur bureauAvantages : Le projecteur est complètement caché de l'audience, le projecteur est facile à utiliser, ce type de projection permet ausi de réduire le bruit créé par le projecteur.Désavantages : Besoin d'une autre pièce pour l'installation, coûts plus élevé pour l'installation. Projector Projection frontale - Mode PlafondAvantages : Ne prend pas d'espace, n'est pas facilement visible. Réduit le risque de déplacement accidentel du projecteur.Désavantages : Caractéristiques et méthode d'installation plus difficile ; il faut faire attention pendant l'installation pour s'assurer que le projecteur a bien été attaché et monté. L'utilisation du projecteur est difficile sans la télécommande. Projector Projection arrière - Mode PlafondAvantages : Le projecteur est complètement caché de l'audience, ce type de projection permet ausi de réduire le bruit créé par le projecteur.Désavantages : Besoin d'une autre pièce pour l'installation. Caractéristiques et méthode d'installation plus difficile ; il faut faire attention pendant l'installation pour s'assurer que le projecteur a bien été attaché et monté. L'utilisation du projecteur est difficile sans la télécommande. ProjectorProjecteur DLP– Manuel de l'utilisateur

laissez uN esPaCe d'au mOiNs 50Cm auTOur des OriFiCes de veNTilaTiON. L'appareil doit avoir assez d'espace pour éviter les problèmes décrits dans cette image. Vue de coté 50cm ou plus 50cm ou plus Vue de derrière 70cm ou plus Montage au plafond 30cm ou plus17 Projecteur DLP– Manuel de l'utilisateur déCalaGe de l'ObjeCTiF déCalaGe verTiCal de l'ObjeCTiF Le D8800/D8900/D8010W a une fonction de décalage de l'objectif qui permet de déplacer verticalement l'image sans avoir besoin de déplacer le projecteur. Le décalage de l'objectif s'exprime généralement en tant que pourcentage de la hauteur de l'écran. Pour les projecteurs avec un type de montage au plafond, l'objectif peut être déplacé par 50% vers le bas (0,5V) ou le haut pour un projecteur monté sur un bureau. Projection Bureau devantHauteur de l'image projetéeDécalage vertical Max. 0,5V Max. 0,5V

Projection Plafond devantDécalage vertical Max. 0,5V

Remarque : Ceci est un exemple général de décalage de l'objectif. Les objectifs varient dans leurs capacités de décalage. Aucun objectif ou projecteur particulier n’est utilisé dans cet exemple. déCalaGe HOrizONTal de l'ObjeCTiF Le D8800/D8900/D8010W a une fonction de décalage de l'objectif qui permet de déplacer horizontalement l'image sans avoir besoin de déplacer le projecteur. L'objectif peut être déplacé par 10% (0,1H) vers la droite ou la gauche à l'intérieur du boîtier. Max. 0,5V

0,1H 0,1H1HLargeur de l'image projetéeDéc. à gauche Déc. à droitePosition de projection normaleRemarque : Ceci est un exemple général de décalage de l'objectif. Les objectifs varient dans leurs capacités de décalage. Aucun objectif ou projecteur particulier n’est utilisé dans cet exemple.Projecteur DLP– Manuel de l'utilisateur

CONNexiON du PrOjeCTeur À d’auTres aPPareils Procédez de la façon suivante pour connecter le D8800/D8900/D8010W à vos sources vidéo, à votre ou vos contrôleur(s) externe(s), le cas échéant, et à l’alimentation secteur. Lors de la connexion de votre appareil : •Utilisez les câbles de signal corrects pour chaque source. •Assurez-vous que les câbles sont bien branchés. Resserrez les vis de serrage sur les connecteurs qui en disposent. Connecter des sources composantes au D8800/D8900/D8010W. Connectez vos sources vidéo au D8800/D8900/D8010W comme indiqué et décrit dans les sections qui suivent. CONNexiON Hdmi

LAN HDMI DVI-D RGB B/Pb G/YR/Pr WIRED REMOTE TRIGGERRS-232S-VIEDOVIEDOSource(s) DVI(Lecteur BD/HD-DVD/DVD, décodeur HD, Console de jeux, etc.) CONNexiON déCleNCHeur Si votre système de cinéma maison contient un écran de projection, une couverture d'écran ou un autre appareil avec un Déclencheur 12V, connectez-le à la sortie Déclencheur 12V du projecteur comme illustré. Une fois cela fait, votre écran descendra automatiquement lorsque vous allumez votre projecteur, pour faciliter votre travail.Pointe = +12VCollier = Terre Ecran rétractable ou autre appareil 12V Projector Screen B/Pb G/YR/Pr

RS-232 S-VIEDOVIEDO19 Projecteur DLP– Manuel de l'utilisateur CONNexiON de l'eNTrée ir Si les signaux infrarouges de la télécommande ne peuvent pas atteindre le projecteur en raison d’une distance excessive ou d’obstacles tels que des murs ou des portes de placard, vous pouvez connecter un système de répétition IR à l’ENTRÉE IR sur le D8800/D8900/D8010W pour étendre la plage de la télécommande. Capteur IR Répéteur IR Télécommande B/Pb G/YR/Pr

WIRED REMOTE TRIGGERRS-232S-VIEDOVIEDO

CONNexiON s-vid'éO, vidéO Si l'appareil de source d'image a une prise S-Vidéo et une prise Vidéo, il est recommandé d'utiliser la prise S-Vidéo pour obtenir une meilleure qualité d'image. Si les entrées S-Vidéo et Vidéo sont connectés ensembles au projecteur, le projecteur utilisera en premier l'entrée de signal S-Vidéo et l'image de l'entrée Vidéo ne sera pas utilisée.

Lecteur de DVD, magnétoscope, récepteur satellite, disque laser, etc.Projecteur DLP– Manuel de l'utilisateur

CONNexiON COmPOsaNTe Connectez les 3/5 connecteurs vidéo composante RGB câblés de l'appareil source aux prises COMPOSANTE du projecteur.

HDMI DVI-D RGB B/Pb G/YR/Pr WIRED REMOTE TRIGGERRS-232S-VIEDOVIEDODécodeur de TV numérique ou autre source d’entrée composante (YPbPr) Y PbPr CONNexiON rs-232 Connectez un PC ou un système d’automatisation / de contrôle de cinéma maison (si présent) au port RS-232 du D8800/ D8900/D8010W. Utilisez un câble standard, 9 broches série, branché directement.

LAN HDMI DVI-D RGB Ordinateur de bureau ou portable Commutateur de réseauProjecteur DLP– Manuel de l'utilisateur

mise eN marCHe du PrOjeCTeur - ajusTemeNTs braNCHer l’alimeNTaTiON seCTeur Le D8800/D8900/D8010W est expédié avec différents types de cordons d’alimentation secteur. Choisissez celui qui est approprié localement. Branchez l’extrémité femelle du cordon d’alimentation dans le réceptacle secteur à l’arrière du projecteur (100V ~ 240V CA); ensuite, branchez l’autre extrémité sur la source d'alimentation secteur. allumer l’alimeNTaTiON Appuyez sur POWER SWITCH (LE BOUTON ALIMENTATION) du projecteur. Appuyez sur ON (Allumé) sur la télécommande ou sur POWER (ALIMENTATION) sur le projecteur. Le voyant d'alimentation DEL clignote en vert pour indiquer le préchauffage. Lorsque le projecteur est prêt à l'utilisation, le voyant DEL s'éteint et le projecteur s'allume.

TEST PATTERN POWEROFFMENU EXITPOWER INPUT AUTO SYNC ASPECTSHUTTERTEMP.LAMP 1LAMP 2STATUSPOWER POWER LED Flash Green clolor23 Projecteur DLP– Manuel de l'utilisateur CHaNGer la laNGue de l'Osd Le D8800/D8900/D8010W peut afficher les menus en Anglais, Français, Espagnol, Allemand, Portugais, Chinois simplifié, Chinois traditionnel, Japonais et Coréen. Appuyez sur MENU pour afficher le menu OSD, appuyez sur pour sélectionner l'élément CONTROL (CONTROLE). Puis appuyez sur pour sélectionner LANGUAGE (LANGUE) et appuyez sur pour sélectionner la langue désirée. Ensuite, appuyez sur le bouton ENTER (Entrer) pour confirmer votre sélection. INPUTPICTURE Eco Network Power Auto Power Off Auto Power On Projector Control Network Start Up Logo Trigger Auto Search Dynamic Black Language < Eco > < On > < Off >

ajusTemeNT du seNs de l’imaGe Si le D8800/D8900/D8010W est installé derrière l’écran, vous devez changez le sens de l’image pour correspondre à la méthode d’installation. Référez-vous à la section «Modes d’installation» à la page 15. Pour cela, appuyez sur MENU sur la télécommande. Sélectionnez ensuite ALIGNMENT (ALIGNEMENT) -> Projection Mode (Mode PRJ) -> Rear (Arrière). Si le projecteur est monté au plafond, le D8800/D8900/D8010W inversera automatiquement l’image. Si cette inversion automatique n’est pas souhaitée, sélectionnez Ceiling Mode (Mode plafond) dans le Menu -> ALIGNMENT (ALIGNEMENT) -> Projection Mode (Mode PRJ) -> Ceiling + Front (Plaf+avant) ou Ceiling + Rear (Plaf+arr). INPUTPICTURE Projection Mode Fan Mode Lens Control Lens Memory Center Lens Warp Blanking Edge Blend < Front > < Normal > Enter Enter Execute Enter Enter Enter LAMPS ALIGNMENT CONTROL SERVICE ajusTemeNTs de l'ObjeCTiFProjecteur DLP– Manuel de l'utilisateur

Le D8800/D8900/D8010W vous donne une grande latitude de contrôle sur la taille, la position et la mise au point de l’image. Pour faire la mise au point sur l’image projetée, tenez l’objectif par la bague avant et tournez-la. Adjust foot (Pied réglable) Tournez les 4 pieds du projecteur pour ajuster la position de l'image. Remarque : Cela ne peut pas être ajusté en mode Plafond. LENS SHIFT Shift adjustment Vertical Len Shift (Décalage vertical de l'objectif) Appuyez sur pour déplacer l'image projetée verticallement. Plage : Haut 50%, Bas 0% Horizontal Len Shift (Décalage horizontal de l'objectif) Appuyez sur pour déplacer l'image projetée horizontalement. Plage : Droite 10% ; Gauche 10% FOCUSZOOM Zoom Pour rendre l’image plus petite (zoom arrière) ou plus grande (zoom avant). Appuyez sur ZOOM sur le panneau de contrôle dans le sens désiré. Focus (Mise au point) Pour rendre l'image nette ou floue. Pour faire la mise au point sur l'image actualle, appuyez sur FOCUS (MISE AU POINT) sur le panneau de contrôle dans le sens désiré.25 Projecteur DLP– Manuel de l'utilisateur uTilisaTiON du PrOjeCTeur - FONCTiONNemeNT séleCTiON d’uNe sOurCe d’eNTrée Lorsque vous allumez le D8800/D8900/D8010W, ce dernier bascule automatiquement sur la dernière entrée sélectionnée et recherche un signal valide. Appuyez sur INPUT (ENTREE) sur la télécommande pour sélectionner directement une source d'entrée. INPUT séleCTiON d’uN FOrmaT d’imaGe Appuyez sur ASPECT (FORMAT) pour changer le format vidéo. ASPECT

uTilisaTiON de l'Osd

1. Appuyez sur le bouton MENU sur la télécommande ou le panneau de contrôle du système afin d’afficher le menu

OSD principal.2. Appuyez sur ou afin de sélectionner un sous-menu.

3. Appuyez sur ou pour sélectionner un élément de sous-menu.

4. Pour chaque élément de sous-menu, la valeur actuellement sélectionnée est affichée en surbrillance. Appuyez sur

ou afin de choisir un réglage pour cet élément, ou appuyez sur ENTER (ENTRER) sur la télécommande ou sur SELECT (SÉLECTIONNER) sur le panneau de contrôle pour ajuster la valeur de cet élément.5. Si vous voulez retourner au menu précédent, appuyez sur MENU.

6. Depuis le Menu Principal, appuyez sur MENU pour fermer le menu OSD. Les menus OSD du D8800/D8900/

D8010W sont dans l'ordre.Projecteur DLP– Manuel de l'utilisateur

uTilisaTiON du PrOjeCTeur - desCriPTiON de l'Osd sTruCTure des meNus Osd INPUT (ENTRÉE) Input Selection (Sélection de l'entrée) HDMI DVI VGA Component / BNC (Composante / BNC) Composite S-Video (S-Vidéo) 3G-SDI PIP PIP Option (Option PIP) PIP Input (Entrée PIP) PIP Swap (Changement PIP) Position Test Pattern (Motif test) Color Bar (Barres de couleurs) Crosshatch (Grille) Burst Red (Rouge) Green (Vert) Blue (Bleu) White (Blanc) Black (Noir) Uncorrected Red (Rouge non corrigé) Uncorrected Green (Vert non corrigé) Uncorrected Blue (Bleu non corrigé) H Ramp (Rampe horizontale) Off (Eteint) Color Space (Espace de couleur) Auto YCbCr YPbPr RGB-PC RGB-Video (RGB-Vidéo) Input Lock (Verrouillage de l’entrée) Auto 48Hz 50Hz 60Hz Background (Arrière- fond) Logo Blue (Bleu) Black (Noir) White (Blanc) Video Standard (Vidéo Standard) Auto PAL SECAM NTSC Auto Sync Adjust (Réglage auto synchro) Off (Eteint) Auto Always (Toujours) PICTURE (IMAGE) Display Mode (Mode d'affichage) High Bright (Haute luminosité) Presentation (Présentation) Video (Vidéo) Contrast (Contraste) 0~200 Brightness (Luminosité) Adaptive Contrast (Contraste adaptatif) On (Allumé) Off (Eteint) Saturation 0~200 Hue (Teinte) Gamma Film Graphics (Graphiques) Video (Vidéo) Color (Couleur) Color Temperature (Température de couleur) Trim (Net) Sharpness (Finesse) 0~200 Noise Reduction (Réduction du bruit) Aspect Ratio (Format) 5:4 4:3 16:10 16:9 1,88 2,35 Letterbox Native (Natif) Unscaled (Img non recalc) Overscan Off (Eteint) Crop (Rognage) Zoom VGA Setup (Réglage VGA) H Total (Total H) H Start (Début H) H Phase (Phase H) V Start (Début V) Auto Sync (Synchro auto) Execute (Exécuter) LAMP (LAMPE) Mode Single (Un) Dual (Double) Power (Puissance) Eco (Mode Eco) Normal (Normal) Custom Power Level (Niveau puissance customisé) High Altitude (Haute altitude) On (Allumé) Off (Eteint) Custom Power Level (Niveau de puissance perso) 80,4%~100% Lamp 1 Status (Etat lampe 1) On (Allumé) Off (Eteint) Lamp 2 Status (Etat lampe 2)27 Projecteur DLP– Manuel de l'utilisateur ALIGNMENT (ALIGNE- MENT) Projection Mode (Mode PRJ) Front (Avant) Rear (Arrière) Ceiling + Front (Plaf+avant) Ceiling + Rear (Plaf+arr.) Fan Mode (Mode Ventilateur) Normal Up (Haut) Down (Bas) Lens Control (Contrôle de l’objectif) Zoom Focus (Mise au point) Lens Memory (Mémoire d'objectif) Load Memory (Charger mémoire) Save Memory (Enregistrer mémoire) Center Lens (Centrer l’objectif) Execute (Exécuter) Warp (Déformation) Keystone (Correction de trapèze) Rotation Pincushion / Barrel (Parabole/Baril) Top Left Corner (Coin supérieur gauche) Top Right Corner (Coin supérieur droit) Bottom Left Corner (Coin inférieur gauche) Bottom Right Corner (Coin inférieur droit) Custom Warp (Déformation person) Reset (Réinitialiser) Blanking (Suppression) Top (Haut) Bottom (Bas) Left (Gauche) Right (Droite) Reset (Réinitialiser) Edge Blend Edge Blend Blend Width Black Level Uplift (Optimisation niveau de noir) Reset (Réinitialiser) CONTROL (CONTROLE) Eco Network Power (Puissance réseau Eco) Standard Eco (Éco) Auto Power Off (Arrêt auto) On (Allumé) Off (Eteint) Auto Power On (Mise en marche auto) Projector Control (Contrôle du projecteur) RS232 Network (Réseau) Network (Réseau) IP Address (Adresse IP) Subnet mask (Masque sous-réseau) Gateway (Passerelle) DHCP Start Up Logo (Image au démarrage) On (Allumé) Off (Eteint) Trigger (Déclencheur) 5:4 4:3 16:10 16:9 1,88 2,35 Letterbox Native (Natif) Unscaled (Img non recalc) Auto Auto Search (Source auto) On (Allumé) Off (Eteint) Dynamic Black Language (Langue) Anglais Français Español Deutsch Português

SERVICE Model (Modèle) Serial Number (Num de série) Software Version (Version logicielle) Active/PIP Source (Source PIP active) Pixel Clock (Horloge à pixel) Signal Format (Format du signal) H/V Refresh Rate (Taux rafraich. H/V:) Lamp 1 Time (Temps d'utilisation lampe 1) x HRS Lamp 2 Time (Temps d'utilisation lampe 2) x HRS Power On Time (Durée d'utilisation du projecteur) x HRS Blue Only (Seulement bleu) On (Allumé) Off (Eteint) Factory Reset (Réinitialisation config d’usine)Projecteur DLP– Manuel de l'utilisateur

y Input Selection (Sélection de l'entrée) Cette fonction est identique à la touche de raccourci de la télécommande. Vous pouvez utiliser la télécommande ou cette fonction pour sélectionner la source d'entrée appropriée. Référez-vous à «Sélection d’une source d’entrée» à la page 25. y HDMI Entrée HDMI d'un PC ou d'un appareil multimédia. y DVI Entrée DVI d'un PC. y VGA Entrée RVB d'un PC. y Component / BNC (Composante / BNC) Interface analogique / numérique série d'un appareil multimédia. y Composite Vidéo composite traditionnelle d'un appareil multimédia. y S-Video (S-Vidéo) Super vidéo (Y/C séparé). y 3G-SDI Vidéo numérique non compressée d'une connexion série (coaxial). Synchronisation Mode lien SDI Standards de signal Codage de couleur Structure d'échan- tillonne- ment Profon- deur de bit Longueur de câble testée NTSC SD SMPTE 259M-C 270Mbps SD YCbCr 4:2:2 10 128m PAL SD SMPTE 259M-C 270Mbps SD YCbCr 4:2:2 10 128m 1035i 60Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m 1080i 59,94Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m 1080i 60Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m 1080P 30Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m29 Projecteur DLP– Manuel de l'utilisateur Synchronisation Mode lien SDI Standards de signal Codage de couleur Structure d'échan- tillonne- ment Profon- deur de bit Longueur de câble testée 1080P 25Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m 1080P 50Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m 1080P 24Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m 720P 60Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m 720P 50Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m 1080Sf 25Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m 1080Sf 30Hz HD-Un SMPTE 292M292M 1,5Gbps HD YCbCr 4:2:2 10 128m 1080P 50Hz 3G Niveau A SMPTE 424M 3Gbps YCbCr 4:2:2 10 128m 1080P 59,94Hz 3G Niveau A SMPTE 424M 3Gbps YCbCr 4:2:2 10 128m 1080P 60Hz 3G Niveau A SMPTE 424M 3Gbps YCbCr 4:2:2 10 128m 1080P 50Hz 3G Niveau B SMPTE 424M 3Gbps YCbCr 4:2:2 10 128m 1080P 59,94Hz 3G Niveau B SMPTE 424M 3Gbps YCbCr 4:2:2 10 128m 1080P 60Hz 3G Niveau B SMPTE 424M 3Gbps YCbCr 4:2:2 10 128m Remarque : Les signaux ne sont pas fournis pour le D8800/D8900/D8010W, s'il n'est pas dans le tableau. y PIP Vous pouvez utiliser cette fonciton pour afficher plusieurs fenêtres, chacune contenant une image. y PIP Option (Option PIP) Utilisez cela pour allumer/éteindre la fonction. y PIP Input (Entrée PIP) Utilisez cela pour sélectionner l'entrée. y PIP Swap (Commutation PIP) Utilisez cela pour changer les images affichées. y Position Utilisez cela pour sélectionner la position de la fenêtre PIP (Top left (En haut à gauche), Top Right (En haut à droite), Bottom Left (En bas à gauche), Bottom Right (En bas à droite), ou Split L-R (Split gauche-droite)).

Haut gauche Haut droiteLieuBas gaucheDivisé G-D Bas droite

y Test Pattern (Séquences internes) Sélectionnez cela pour entrer dans la fonction de test de l'affichage. Source HDMI DVI RGB BNC S-Video Video HDSDI HDMI

XProjecteur DLP– Manuel de l'utilisateur

y Color Space (Espace de couleur) Cette fonction vous permet de changer les sources composante, composite et RVB. Vous pouvez sélectionner différents espaces de couleur pour des performances de couleur différentes. y Le réglage par défaut, Auto, fonctionne comme suit: HDMI : Si le paquet «infoframe» d’informations vidéo auxiliaires (Auxiliary Video Information - AVI) contient des données télémétriques et/ou d’espace colorimétrique, le D8800/D8900/D8010W utilise ces informations. Sinon, pour les sources RVB, le D8800/D8900/D8010W utilise l’espace colorimétrique RVB- Vidéo. Pour les résolutions vidéo composante SDTV et EDTV, REC601 est utilisé. Pour d’autres résolutions vidéo composante, REC709 est utilisé. RVB : Si les signaux Hsync ou Vsync sont présents, le D8800/D8900/D8010W utilise l’espace colorimétrique RVB-PC. Sinon, REC601 est utilisé pour les sources SDTV et EDTV, et REC709 pour toutes les autres sources. Composante : Pour les résolutions SDTV et EDTV, le D8800/D8900/D8010W utilise l’espace colorimétrique REC601 . Pour toutes les autres résolutions, REC709 est utilisé. y Dans la plupart des cas, le réglage Auto détermine l’espace colorimétrique correct à utiliser. Si ce n’est pas le cas, vous pouvez forcer le D8800/D8900/D8010W à utiliser un espace colorimétrique spécifique. Choisissez parmi ce qui suit: YCbCr utilise l'espace colorimétrique composante et règle le noir sur 0,0,0 et le blanc sur 255,255,255. YPbPr utilise l'espace colorimétrique composite et règle le noir sur 0,0,0 et le blanc sur 255,255,255. RGB-PC utilise l’espace colorimétrique RVB et règle le noir sur 0,0,0 RVB et le blanc sur 255, 255, 255 RVB, en supposant qu’il s’agit d’une image 8-bit RGB-Video utilise l’espace colorimétrique RVB et règle le noir sur 16, 16, 16 RVB et le blanc sur 235, 235, 235, en supposant qu’il s’agit d’une image 8-bit, pour correspondre aux valeurs de luminance définies les standards de composant numérique. y Input Lock (Verrouillage entrée) Utilisez cette fonction pour verrouiller une source sur un signal de synchro interne (Auto, 48Hz, 50Hz, ou 60Hz). Réglage auto verrouille le signal de synchro sur la source actuelle. y Background (Arrière-fond) Utilisez cette fonction pour spécifier le contenu ou la couleur à afficher sur l'écran vide lorsque aucun signal d'entrée n'est disponible. Vous pouvez choisir entre Logo, Blue (Bleu), Black (Noir), White (Blanc). Le réglage par défaut est Logo. y Video Standard (Standard vidéo) Différents pays utilisent différents formats pour les signaux vidéo. Choisissez le standard vidéo de votre pays. y Auto Les systèmes colorimétriques sont identifiés automatiquement et le format est réglé conformément. y PAL (Phase Alternating By Line) C’est le standard utilisé en Europe, en Australie et dans de nombreuses autres parties du monde, typiquement avec une cadence de prise de vue de 50Hz. y SECAM (Sequential Color With Memory) C’est un format utilisé principalement en France et en Russie. Gamma : Sélectionnez Gamma dans le menu AVANCÉ pour choisir une courbe de gamma-temps numérique DLP. Utilisé correctement, la commande Gamma peut améliorer le contraste tout en maintenant un bon niveau de détail des noirs et blancs. Si un excès de lumière ambiante délave l’image et qu’il devient difficile ou impossible de voir les détails dans les zones sombres, diminuez le paramètre gamma pour compenser Ceci améliore le contraste tout en maintenant de bons détails pour les noirs A l’inverse, si l’image est délavée et non naturelle, avec un détail excessif dans les zones noires, augmenter le paramètre. y NTSC (National Television Systems Committee) C’est le format standard utilisé principalement aux Etats-Unis et au Japon. Remarque : Normalement, le projecteur sera capable de détecter automatiquement le standard vidéo utilisé dans votre pays. Cependant dans certains cas, lorsque le projecteur n'arrive pas à détecter le type de standard vidéo utilisé, l'utilisateur devra alors configurer manuellement le format vidéo. Si vous n'êtes pas sûr du standard vidéo utilisé dans votre pays, contactez un technicien qualifié et demandez-lui quel type de standard vidéo est utilisé dans votre pays. y Auto Sync Adjust (Réglage auto synchro) Utilisez cette fonction pour régler le réglage d'ajustement auto pour le signal entrant, en ajustant le niveau du noir, le gain et la référence (Off (Eteint), Auto, Always (Toujours)).31 Projecteur DLP– Manuel de l'utilisateur iNTrOduCTiON À l'Osd - PiCTure (imaGe) INPUT PICTURE Display Mode Contrast Brightness Adaptive Contrast Saturation Hue Gamma Color Sharpness Noise Reduction Aspect Ratio Overscan VGA Setup Auto Sync < Video > < 100 > < 50 > < Off >

y Display Mode (Mode d'affichage) Utilisez pour sélectionner le mode d’affichage. y Contrast (Contraste) Utilisez pour ajuster le contraste de l'image projetée. Remarque : Les réglages de la luminosité et du contraste sont interactifs. Le changement de l’un peut nécessiter un changement subtil de l’autre afin d’obtenir un réglage optimal. y Brightness (Luminosité) Utilisez pour ajuster le niveau du noir dans l'image pour augmenter ou réduire la luminosité de l'image. y Adaptive Contrast (Contraste adaptatif) Utilisez pour ajuster le rapport clair et foncé de la courbe de contraste. y Saturation Utilisez pour ajuster les niveaux de saturation de la couleur (plus élevé, plus la saturation est élevée). y Hue (Teinte) Utilisez pour ajuster le niveaux de la teinte pour la reproduction des couleurs (Vidéo et S-vidéo pour NTSC). Gamma Des réglages Gamme différents affecteront la perception de l'image pour les utilisateurs. Pour les images qui sont plus foncées, il est recommandé d'augmenter le Gamma pour obtenir une image de meilleure qualité dans les parties noires, en sacrificiant des détails dans les parties plus lumineuses. Similairement, lorsque vous projetez des images très lumineuses, vous pouvez baisser le Gamma pour perdre des détails dans les parties foncées mais rendre les parties plus lumineuses (c.à.d nuages) plus facile à voir. y Film règle le gamma sur 2.2. y Graphics (Graphiques) devrait uniquement être utilisé pour des présentations informatiques nécessitant une luminosité accrue aux dépens de la précision de l’échelle de gris. y Video (Vidéo) est similaire a gamma Film mais diffère dans les zones sombres de l’image afin de correspondre à la fonction que les caméscopes utilisent pour créer des images.Projecteur DLP– Manuel de l'utilisateur

y Color (Couleur) Utilisez pour ajuster la température des couleurs de l'image projetée. y Sharpness (Finesse) L'ajustement de la finesse modifie principalement la valeur des détails haute fréquence. Utilisez pour modifier. y Noise Reduction (Réduction du bruit) Utilisez pour ajuster le bruit de l'image projetée. Cette fonction est normalement utilisée pour éliminer le bruit de l'image causé par l'intercalage de l'entrée SD. Normalement, lorsque vous réduisez le bruit de l'image, les détails haute fréquence seront aussi baissés et l'image apparaîtra plus douce. y Aspect Ratio (Format) Cette fonction permet à l'utilisateur d'ajuster le rapport d'aspect de l'image. Lorsque l'entrée native est 16:10, les images qui suivent sont le résultat du Rapport d'aspect de l'image pour votre référence. Entrée native 16:10 Format de sortie 5:4 Format de sortie 4:3 Format de sortie 16:9 Format de sortie 1,88 Format de sortie 2,35 Format de sortie Boîte à lettres Format de sortie Natif Format de sortie Unscaled Lorsque l'entrée native est 4:3, les images qui suivent sont le résultat du Rapport d'aspect de l'image pour votre référence. Entrée native 4:3 Format de sortie 5:4 Format de sortie 4:3 Format de sortie 16:9 Format de sortie 1,88 Format de sortie 2,35 Format de sortie Boîte à lettres Format de sortie Natif Format de sortie Unscaled33 Projecteur DLP– Manuel de l'utilisateur y Overscan Certaines personnes peuvent utiliser une image d'une source qui n'est pas 16:9, et certaines chaînes de TV peuvent ne pas afficher les cotés de l'image. Utilisez cette fonction pour cacher les cotés de l'image, en choisissant parmi les trois options suivantes : 4:3 16:9 4:3

6:9 ArrêtRognage Zoom Etroit Natif (720p) Zone de l’image source Bruit de coté Ecran (16:9) y VGA Setup (Réglage VGA) Utilisez cette fonction pour régler l'affichage VGA. y Auto Sync (Auto Sync) Utilisez cette fonction pour régler le réglage d'ajustement auto pour le signal entrant, en ajustant le niveau du noir, le gain et la référence (Off (Eteint), Auto, Always (Toujours)).Projecteur DLP– Manuel de l'utilisateur

y Mode Utilisez la fonction pour sélectionner le mode une lampe ou deux lampes. y Power (Puissance) Utilisez la fonction pour sélectionner Éco, normal ou un niveau d'alimentation personnalisé. y High Altitude (Haute altitude) Utilisez cette fonction pour contrôler la vitesse du ventilateur de refroidissement du projecteur. Vous pouvez le régler sur Off (Eteint) ou On (Allumé). Le réglage par défaut est Off (Eteint). Dans des cas normaux, le projecteur marchera normalement avec cette fonction réglée sur Off (Eteint). Par défaut, le projecteur détectera la température ambiante de la pièce pour réguler la vitesse du ventilateur de refroidissement. Lorsque la température ambiante monte, la vitesse du ventilateur augmentera (plus bruyant) pour que la chaleur généré à l'intérieur du projecteur puisse être enlevée et que le projecteur continue de marcher normalement. Cependant, si vous utilisez le projecteur dans une pièce avec une température élevée ou dans des endroits à haute altitude, le projecteur peut s'éteindre automatiquement. Lorsque cela se produit, vous pouvez activer cette fonction en la réglant sur Allumé pour forcer le ventilateur de refroidissement de tourner à la plus haute vitesse possible pour réguler la température à l'intérieur du projecteur. Remarque : Les endroits à haute altitude sont les endroits où l'altitude est au-dessus de 5000 pieds. y Custom Power Level (Niveau puissance customisé) Utilisez la fonction pour sélectionner un niveau d'alimentation personnalisé (80,4% à 100%). y Lamp 1 Status (Etat lampe 1) Utilisez la fonction pour régler le statut de la lampe sur Allumé/Eteint. y Lamp 2 Status (Etat lampe 2) Utilisez la fonction pour régler le statut de la lampe sur Allumé/Eteint.35 Projecteur DLP– Manuel de l'utilisateur iNTrOduCTiON À l'Osd - aliGNmeNT (aliGNemeNT) INPUTPICTURE Projection Mode Fan Mode Lens Control Lens Memory Center Lens Warp Blanking Edge Blend < Front > < Normal > Enter Enter Execute Enter Enter Enter LAMPS ALIGNMENT CONTROL SERVICE y Projection Mode (Mode PRJ) Utilisez la fonction pour sélectionner le mode de projection (Front (Avant), Rear (Arrière), Ceiling + Front (Plafond+Avant), Ceiling + Rear (Plafond+Arrière)). y Fan Mode (Mode Ventilateur) Utilisez la fonction pour régler le mode du ventilateur (Normal, Up (Haut), Down (Bas)). y Lens Control (Contrôle de l’objectif) Utilisez cette fonction pour régler le mode de contrôle de l'objectif (Zoom/Focus (Mise au point)). y Lens Memory (Mémoire d'objectif) Load Memory (Charger mémoire): Choisissez cet élément pour charger votre propre réglage. Save setting (Enregistrer réglages): Vous pouvez ajuster les éléments du menu OSD vous-même puis utiliser cette fonction pour enregistrer vos réglages. y Center Lens (Centrer l’objectif) Utilisez cela pour centrer l'objectif. y Warp (Déformation) Utilisez cela pour corriger la déformation de l'image. y Keystone (Correction trapèze) Appuyez sur pour corriger la déformation horizontale causée par l'angle de projection Appuyez sur pour corriger la déformation verticale causée par l'angle de projection y Rotation Appuyez sur pour corriger un angle d'image incorrect. Appuyez sur pour ajuster l'angle pour le corriger. Correct angle (Angle correct) Appuyez sur pour ajuster l'angle pour le corriger.

PProjecteur DLP– Manuel de l'utilisateur

y Pincushion / Barrel (Parabole/Baril) Appuyez sur pour corriger la déformation Parabole/Baril.

Appuyez sur pour corriger la déformation Parabole pour corriger l'image.

Appuyez sur pour corriger la dé- formation Baril pour corriger l'image.

y Top Left Corner (Coin supérieur gauche) Appuyez sur pour corriger la déformation du coin supérieur gauche de l'image.

Appuyez sur pour corriger la déformation du coin supérieur gauche pour corriger l'image.

y Top Right Corner (Coin supérieur droit) Appuyez sur pour corriger la déformation du coin supérieur droit de l'image.

Appuyez sur pour corriger la dé- formation du coin supérieur droit pour corriger l'image.

y Bottom Left Corner (Coin inférieur gauche) Appuyez sur pour corriger la déformation du coin supérieur gauche de l'image.

Appuyez sur pour corriger la déformation du coin inférieur gauche pour corriger l'image.

y Bottom Right Corner (Coin inférieur droit) Appuyez sur pour corriger la déformation du coin supérieur gauche de l'image.

Appuyez sur pour corriger la déformation du coin inférieur droit pour corriger l'image.

y Custom Warp (Déformation person) Utilisez ceci pour créer des valeurs de déformation personnalisées. y Reset (Réinitialiser) Restaure les réglages par défaut de l'usine.37 Projecteur DLP– Manuel de l'utilisateur y Blanking (Suppression) Utilisez cette fonction pour régler la bords de l'image et cacher les parties non désirées de l'écran. y TOP (Haut) Appuyez sur sur la télécommande pour ajuster la zone masquée en haut de l’image projetée. y Bottom (Bas) Appuyez sur sur la télécommande pour ajuster la zone masquée en bas de l’image projetée. y Left (Gauche) Appuyez sur sur la télécommande pour ajuster la zone masquée à gauche de l’image projetée. y Right (Droite) Appuyez sur sur la télécommande pour ajuster la zone masquée à droite de l’image projetée. y Reset (Réinitialiser) Cela réinitialise toutes les fonctions de masque sur les réglages par défaut, sans fonction de masque activée.

Utilisez la fonction de vide à gauche pour bloquer l'image supplémentaire sur l’écran. y Edge Blend La fonction Edge blend nécessire plusieurs projecteur simultané affichant sur le même écran. Utilisez cette fonction pour ajuster l'uniformité des images. Pour utiliser cette fonction, Edge Blend doit être activé sur les deux projecteurs. y Edge Blend

1. Appuyez sur Menu pour ouvrir le menu.

2. Appuyez sur pour sélectionner Alignement et appuyez sur Enter (Entrer).

3. Appuyez sur pour sélectionner Edge Blend et appuyez sur Enter (Entrer).

Remarque : Veuillez noter que des lignes rouges et vertes apparaissent pour indiquer les bords de l'écran. Les lignes vertes indiquent le début/la fin de la zone de collage. y Blend Width Le menu Niveau blanc permet d'ajuster le Haut, Bas, Gauche et Droite de la zone de collage.

1. Appuyez sur Menu pour ouvrir le menu.

2. Appuyez sur pour sélectionner Alignement et appuyez sur Enter (Entrer).

3. Appuyez sur pour sélectionner Edge Blend et appuyez sur Enter (Entrer).

4. Appuyez sur pour sélectionner Blend Width et appuyez sur Enter (Entrer).

5. Sélectionnez une zone d'ajustement et utilisez pour corriger la zone de collage.

0Projecteur DLP– Manuel de l'utilisateur

y Black Level Uplift (Optimisation niveau de noir) Le Niveau de noir est utilisé pour corriger le manque de sortie pure noire des projecteurs, à cause de la perte d'éclairage sur l'écran de projection. Lorsque vous projetez du noir, la zone chaude ooù les deux images se chevauchent reçoit deux fois les niveaux de sortie noir. La solution est d'ajuster le niveau du noir. Assurez-vous en premier que les unités connectées aux projecteurs ont une sortie noire. Puis augmentez le Niveau du noir (Haut, Bas, Gauche, Droite) jusqu'à ce que la luminosité de la zone sans chevauchement correspondent à celle de la zone de chevauchement. Pour ajuster le Niveau de noir

1. Appuyez sur Menu pour ouvrir le menu.

2. Appuyez sur pour sélectionner Alignement et appuyez sur Enter (Entrer).

3. Appuyez sur pour sélectionner Edge Blend et appuyez sur Enter (Entrer).

4. Appuyez sur pour sélectionner Niveau de noir et appuyez sur Enter (Entrer).

5. Ajustez le niveau du noir dans la zone A en réglant la Zone sélectionnée (Haut, Bas, Gauche, Droite)

pour correspondre aux niveaux des zones B et C. Vous pouvez aussi utiliser Ajuster (Tout, Rouge, Vert, Bleu) pour régler toutes les couleurs primaires. Remarque :

Les quatres bords, la fonction d'ajustement du niveau du noir n'est pas disponible.

Sur les quatres bords, la fonction d'ajustement du niveau du noir n'est pas disponible. Black Level Uplift Select Area Adjust Top Bottom Left Right All Red Gerrn Blue

y Reset (Réinitialiser) Cette fonction restaure les réglages d'usine pour les figures Edge Blend. y Align Pattern (Linges de réglages) Activez cette fonction pour utiliser un motif de test pour aligner et ajuster plusieurs images. Pour utiliser le Motif d'alignement :

1. Installez deux projecteurs sur une surface horizontale et affichez l'image de motif de grille de test sur

2. Créez une zone de chevauchement avec les deux motifs de test en utilisant les boutons sur

la télécommande. Remarque :

Les combinaisons de Suppression et Blend sont spécifiques à chaque modèle.

N'ajustez pas le niveau du noir afin d'utiliser la fonction Edge blend / combinaison de quatre bord.

N'ajustez pas le niveau du noir afin d'utiliser la fonction blend avec les quatre bords.39 Projecteur DLP– Manuel de l'utilisateur iNTrOduCTiON À l'Osd - CONTrOl (CONTrÔle) INPUTPICTURE Eco Network Power Auto Power Off Auto Power On Projector Control Network Start Up Logo Trigger Auto Search Dynamic Black Language < Eco > < On > < Off >

Enter < On > < Auto > < Off > < On > Enter LAMPS ALIGNMENT CONTROL SERVICE y Eco Network Power (Puissance réseau Eco) Utilisez la fonction pour sélectionner l'alimentation Standard ou Éco. y Auto Power Off (Arrêt auto) Le réglage par défaut est Off (Eteint). Si vous le réglez sur On (Allumé), le projecteur s'éteindra automatiquement après 20 minutes sans signal d'entrée. y Auto Power On (Mise en marche auto) Le réglage par défaut est Off (Eteint). Si vous le réglez sur On (Allumé), le projecteur s'allumera automatiquement lorsqu'il est connecté à l'alimentation CA. Si vous branchez le cordon d'alimentation sur une prise CA avec un bouton, vous pouvez utiliser cette fonction pour allumer le projecteur en utilisant le bouton de la prise au lieu de la télécommande. Si vous n'avez pas besoin de cette fonction, réglez-le sur Off (Eteint). y Projector Control (Contrôle du projecteur) Utilisez la fonction pour sélectionnez RS232 ou Réseau pour le contrôle du projecteur. y Network (Réseau) Utilisez cette fonction pour régler la configuration du réseau.Projecteur DLP– Manuel de l'utilisateur

Pour connecter à un réseau (LAN), référez-vous à ce qui suit :

1. Branchez un câble RJ45 sur les ports LAN du projecteur et d'un routeur ou un hub du réseau.

Projecteur (Ethernet)

2. Dans le PC de contrôle, ouvrez un navigateur Web et entrez l'adresse IP du projecteur.

La page d'accueil du Serveur Web du projecteur s'affiche. Dans l'exemple, l'adresse IP du projecteur est

Projecteur DLP– Manuel de l'utilisateur

3. Modifiez les réglages désirés du projecteur, et cliquez sur Save (Enregistrer).

Pour connecter à un PC ou un ordinateur portable, référez-vous à ce qui suit :

1. Branchez un câble RJ45 sur les ports LAN du projecteur et du PC (ou de l'ordinateur portable).

LAN HDMI DVI-D RGB Ordinateur de bureau ou portable

2. Sur le PC (l'ordinateur portable), sélectionnez Start (Démarrer) -> Control Panel (Panneau de contrôle) ->

Network Connections (Connexions réseau).Projecteur DLP– Manuel de l'utilisateur

3. Faites un clic droit sur Local Area Connection (Connexion réseau local), et sélectionnez Properties

4. Dans la fenêtre Properties (Propriétés), sélectionnez l'onglet General (Général), et sélectionnez Internet

Protocol (Protocole Internet) (TCP/IP).

5. Cliquez sur Properties (Propriétés).

6. Cliquez sur Use the following IP address (Utiliser l'adresse IP suivante).

7. Entrez l'adresse IP et le masque de sous-réseau. Assurez-vous que l'adresse IP du projecteur et du PC sont

dans le même groupe de réseau. Par exemple, 192.168.0.X. Où X doit contenir une valeur différente. Puis cliquez sur OK.43 Projecteur DLP– Manuel de l'utilisateur

8. Dans le PC de contrôle, ouvrez un navigateur Web et entrez l'adresse IP du projecteur.

La page d'accueil du Serveur Web du projecteur s'affiche. Dans l'exemple, l'adresse IP du projecteur est

9. Modifiez les réglages désirés du projecteur, et cliquez sur Save (Enregistrer).

Use RS-232 command to control the Projector.Projecteur DLP– Manuel de l'utilisateur

y Start Up Logo (Image au démarrage) Utilisez la fonction pour activer/désactiver l'image au démarrage. y Trigger (Déclencheur) Le projecteur vient avec une sortie Déclencheur. Vous pouvez configurer un appareil connecté au projecteur avec le port Déclencheur pour qu'il s'allume automatiquement lorsque vous allumez le projecteur. Il y aura un délai de 2-3 secondes avant l'activation, pour bloquer l'utilisation de cette fonction lorsque l'utilisateur est en train de choisir le format. y 5:4: Envoie un signal de 12V sur Déclencheur lorsque l'utilisateur choisit le format 5:4. y 4:3: Envoie un signal de 12V sur Déclencheur lorsque l'utilisateur choisit le format 4:3. y 16:10: Envoie un signal de 12V sur Déclencheur lorsque l'utilisateur choisit le format 16:10. y 16:9: Envoie un signal de 12V sur Déclencheur lorsque l'utilisateur choisit le format 16:9. y 1,88: Envoie un signal de 12V sur Déclencheur lorsque l'utilisateur choisit le format 1,88. y 2,35: Envoie un signal de 12V sur Déclencheur lorsque l'utilisateur choisit le format 2,35. y Letterbox : Envoie un signal de 12V sur Déclencheur lorsque l'utilisateur choisit le format Letterbox. y Native (Natif) : Envoie un signal de 12V sur Déclencheur lorsque l'utilisateur choisit le format Native. y Unscaled (Img non recalc) : Envoie un signal de 12V sur Déclencheur lorsque l'utilisateur choisit le format Img non recalc. y Auto : Envoie un signal de 12V sur Déclencheur automatiquement. y Auto Search (Source auto) Utilisez la fonction pour activer/désactiver la recherche auto de source. y Dynamic Black (Noir dynamique) Utilisez la fonction pour activer/désactiver la fonction de noir dynamique. y Language (Langue) Choisissez la langue de l'OSD préférée. Anglais, Français, Espagnol, Hollandais, Portugais, Chinois simplifié, Chinois traditionnel, Japonais et Coréen.45 Projecteur DLP– Manuel de l'utilisateur iNTrOduCTiON À l'Osd - serviCe INPUTPICTURE Model : Serial Number : Software Version : Active/PIP Source : Pixel Clock : Signal Format : H/V Refresh Rate : Lamp 1 Time : Lamp 2 Time : Power On Time : Blue Only Factory Reset DP9675QDPxA C202XXXX00767 MD05-GD02-Ub01- 9999-31-DPNE02-D02 HDMI / Off 83 .30 MHZ 1280x800@60Hz

SERVICE Les fonctions de cette section sont à propos de l'affichage de certains informations basiques sur le projecteur. Remarque : La mémoire des fichiers de données de temps personnalisés sera effacée lorsque vous utilisez Réinitialisation d'usine. y Model (Modèle) Le numéro du modèle du projecteur. y Serial Number (Num de série) Le numéro de série du projecteur. y Software Version (Version logicielle) La version du logiciel installé sur le projecteur. y Active/PIP Source (Source PIP active) Affiche les sources actives/PIP. y Pixel Clock (Horloge à pixel) Affiche l'horloge de pixel du signal d'entrée sélectionné. y Signal Format (Format du signal) Affiche le format du signal d'entrée sélectionné. y H/V Refresh Rate (Taux rafraich. H/V) Affiche les fréquences de rafraichîssement horizontal et vertical de l'image sélectionnée. y Lamp 1 Time (Temps d'utilisation lampe 1) Affiche la durée d'utilisation de la lampe 1. Lorsque vous la remplacez avec une nouvelle lampe. Le compteur des heures de la lampe recommencera à compter le temps.Projecteur DLP– Manuel de l'utilisateur

y Lamp 2 Time (Temps d'utilisation lampe 2) Affiche la durée d'utilisation de la lampe 2. Lorsque vous la remplacez avec une nouvelle lampe. Le compteur des heures de la lampe recommencera à compter le temps. y Power On Time (Durée d'utilisation du projecteur) Affiche la durée totale d'utilisation du projecteur. Affichage uniquement. y Blue Only (Seulement bleu) Activez cette option pour que le projecteur n'affiche qu'un écran tout bleu pour faciliter le processus d'inspection de l'image pour les techniciens de service. Pour plus d'instructions sur comment faire pour utiliser cette fonction, contactez un technicien qualifié. y Factory Reset (Réinitialisation config d’usine) Utilisez cette fonction pour restaurer les réglages par défaut du Menu OSD. Veuillez noter que cette fonction n'affectera pas les paramètres pas de signal, réseau, contrôle du projecteur, image au démarrage, langue, mode haute altitude et heures de la lampe. Remarque : Lorsque vous utilisez la fonction Retour configuration sortie d'usine, toutes les mémoires sources créées par le projecteur (c.à.d les fichiers de données de temps) seront effacés.*47 Projecteur DLP– Manuel de l'utilisateur CHaNGer la lamPe Le cycle de vie des lampes de projection normale est normalement entre 1200 heures avant d'avoir besoin d'un remplacement (la configuration des lampes affecte la durée de vie). Dans le menu OSD, vous pouvez aller dans «Introduction à l’OSD - SERVICE» à la page 45 pour vérifier depuis combien de temps la lampe a été utilisée. Vous devez aussi remplacer la lampe lorsque l'image projetée devient plus sombre. Contactez votre revendeur pour acheter des nouvelles lampes certifiées pour votre projecteur. POur remPlaCer la lamPe1 du PrOjeCTeur

1. Eteignez le projecteur et débranchez le cordon d’alimentation. Laissez le projecteur se refroidir pendant au moins

60 minutes avant d’enlever et de remplacer le module de la lampe. Remarque : Lorsque vous éteignez le projecteur, la lampe à l'intérieur du projecteur sera toujours très chaude (environ 200 ~ 300°C). Si vous essayez de remplacer la lampe sans la laisser se refroidir, vous risquez de vous bruler. C'est pourquoi il est recommandé d'attendre au moins 60 minutes pour que la lampe se refroidisse avant d'essayer de la remplacer.

2. Desserrez le ventilateur.

3. Utilisez un tournevis pour dévisser les vis comme

indiqué dans l'illustration et retirez la lampe.

4. Insérez la nouvelle lampe dans la direction indiquée

dans l'illustration dans l'ensemble de la lampe ; serrez les trois vis avec un tournevis et assurez-vous que la lampe est bien attachée pour éviter qu'elle ne bouge ou soit mal connectée.

5. Replacez le ventilateur et serrez bien une vis sur le

ventilateur.Projecteur DLP– Manuel de l'utilisateur

POur remPlaCer la lamPe2 du PrOjeCTeur

1. Desserrez le ventilateur.

2. Utilisez un tournevis pour dévisser les vis comme

indiqué dans l'illustration et retirez la lampe.

3. Insérez la nouvelle lampe dans la direction indiquée

dans l'illustration dans l'ensemble de la lampe ; serrez les trois vis avec un tournevis et assurez-vous que la lampe est bien attachée pour éviter qu'elle ne bouge ou soit mal connectée.

4. Replacez le ventilateur et serrez bien une vis sur le

ventilateur.49 Projecteur DLP– Manuel de l'utilisateur CHaNGer l'ObjeCTiF POur remPlaCer l'ObjeCTiF du PrOjeCTeur 1. Enlevez le couvercle frontal.2. Appuyez sans arrêter sur le bouton de relâchement de l’objectif. Tenez l'objectif avec une main et tournez dans le sens des aiguilles d'une montre pour dévisser l'objectif.3. Tirez l'objectif vers l'arrière et glissez l'objectif pour le faire sortir du support de l'objectif.4. Insérez l'objectif avec une prise femelle à l'avant de la prise mâle (coin supérieur gauche). Assurez-vous que l'objectif touche le support de l'objectif.5. Attachez l'objectif au support de l'objectif en tournant dans le sens contraire des aiguilles jusqu'à la position 'verrouillée'.6. Vérifiez si l'objectif est bien fixé en essayant de tirer l'objectif vers l'extérieur du support de l'objectif. Six modèles d'objectif pour le D8800 Numéro de pièce de VivitekObjectif F# TR Rapport de zoomD88-ST001 Objectif standard 1,7 ~ 1,9 1,77 ~ 2,27 1,3D88-WF18501 Fixe large 1,85 0,79 S/O D88-WZ01 Zoom Large 1,85 ~ 2,50 1,25 ~ 1,79 1,41 D88-SMLZ01 Semi Long Zoom 1 1,86 ~ 2,48 2,22 ~ 3,67 1,65 D88-LOZ101 Long Zoom 1 1,85 ~ 2,41 3,58 ~ 5,38 1,5 D88-LOZ201 Long Zoom 2 1,85 ~ 2,48 5,31 ~ 8,26 1,55Projecteur DLP– Manuel de l'utilisateur

Six modèles d'objectif pour le D8900(XGA) Numéro de pièce de Vivitek Objectif F# TR Rapport de zoom D88-ST001 Objectif standard 1,7 ~ 1,9

1,55 Six modèles d'objectif pour le D8010W(WXGA) Numéro de pièce de Vivitek Objectif F# TR Rapport de zoom D88-ST001 Objectif standard 1,7 ~ 1,9

1,5551 Projecteur DLP– Manuel de l'utilisateur CHaNGer le FilTre Le filtre doit être changé toutes les 3000 heures. POur remPlaCer le FilTre sur le CÔTé GauCHe du PrOjeCTeur

1. Retirez le couvercle sur le côté gauche du projecteur.

2. Retirez le filtre de celui-ci.

3. Insérez un nouveau filtre.

4. Installez le couvercle sur le côté gauche du

projecteur.Projecteur DLP– Manuel de l'utilisateur

POur remPlaCer le FilTre sur le CÔTé drOiT du PrOjeCTeur

1. Desserrez le couvercle du ventilateur du côté droit

2. Ouvrez le couvercle du ventilateur et retirez le filtre

3. Insérez un nouveau filtre et installez le couvercle du

ventilateur du côté droit du projecteur.

4. Attachez le couvercle du ventilateur.

²Projecteur DLP– Manuel de l'utilisateur

del d'alimeNTaTiON Affichage LED Etat du projecteur Procédure Eteint Alimentation coupée Clignotant Vert Préparation d'allumage du projecteur Attendre jusqu'à ce que le projecteur com- mence à afficher. Orange Refroidissement du projecteur Attendre jusqu'à la fin du refroidissement ( ~ 90 sec) Allumé Rouge Mode Veille Vert Projecteur allumé del d'éTaT Affichage LED Etat du projecteur Procédure Eteint Aucun problème Clignotant Rouge (Cycles de 1) Problème avec le couvercle Contactez le centre de service local de Vivitek Rouge (Cycles de 4) Problème avec le ventilateur Contactez le centre de service local de Vivitek Allumé Rouge Err. système Contactez le centre de service local de Vivitek del de lamPe 1/lamPe 2 Affichage LED Etat du projecteur Procédure Eteint Lampe éteinte Clignotant Vert Préparation d'allumage de la lampe Rouge (Cycles de 6) Panne d'allumage de la lampe Allumé Rouge Fin de vie de la lampe Vert Lampe allumée del de TemP. Affichage LED Etat du projecteur Procédure Eteint Aucun problème Clignotant Rouge Problème de température Contactez le centre de service local de Vivitek del du déCleNCHeur Affichage LED Etat du projecteur Procédure Eteint Déclencheur ouvert Clignotant Vert Déclencheur fermé

Ports de connexion E/S HDMI v1.3, DVI-D, Composante (YPbPr), Entrée VGA (x2), S-Vidéo, Composite, Entrée 3G HDSDI, Sortie 3G HDSDI, RJ45, Déclencheur 12V, RS-232C, Télécommande câblée Méthode de projection Dessus de bureau, Montage au plafond (Avant ou arrière) Dimensions (L x D x H) 508 x 552,6 x 229mm (20” x 21,8” x 9”) Poids (sans l’objectif) 24kg (52,9lbs) Niveau de bruit 39 dB/39 dB (Une lampe Mode Eco/Std) 39 dB/43 dB (Deux lampes Mode Eco/Std) Alimentation 100-240V CA, 50/60Hz Consommation électrique Style de lampe Deux lampe Une lampe 220V 960W 450W 110V 995W 440W Veille : 0,5W (sans RJ-45, RS-232 activé) Accessoires standards Cordon d'alimentation Câble VGA Télécommande Couvre-objectif Kit de documentation Accessoires optionnels Lampe de remplacement Télécommande Poignée de transport Pied de support Options d’objectif changeables (x6)Projecteur DLP– Manuel de l'utilisateur

sPéCiFiCaTiONs de l'iNTerFaCe série sPéCiFiCaTiONs de TraNsFerT Elément Spécifications Vitesse de transfert 38400 bps Longueur des données 8 bit Parité Aucune Bit d’arrêt 1 Contrôle du débit Aucune COmmaNdes rs-232 Il existe deux types de commandes : y Commandes touches y Commandes d'opération Toutes les commandes commencent par 2 lettres, comme indiqué ci-dessous : y "

" pour les commandes touches. y "

" pour les commandes d'opération. y Commandes touches La syntaxe des commandes touches est présentée dans l'exemple suivant : ky <nom de la touche> [CR] COdes ir eT NOms des TOuCHes Touche Code Nom de touche RS232 Mot clé Description 1 0x90 ON (Allumé) Allumer l’alimentation. 2 0x91 OFF (Eteint) Eteindre l’alimentation. 3 0xB6 FOCUS+ (MISE AU POINT+) 4 0xB7 ZOOM+ Zoom avant. 5 0xB8 TEST PATTERN (MOTIF TEST) Ouvre le menu des motifs de test. 6 0xB9 FOCUS+ (MISE AU POINT+) 7 0xBA ZOOM- Zoom arrière. 8 0xBB LENS SHIFT (DÉCALAGE D'OBJECTIF) Contrôle de décalage de l'objectif. 9 0xC1

Flèche vers le haut. 10 0xC3

Flèche vers la gauche. 11 0xC4

Flèche vers la droite. 12 0xC5 ENTER (ENTRER) Entrée u clavier. 13 0xC2

shutter idset COmmaNdes d'OPéraTiON La syntaxe des commandes d'opération est présentée dans l'exemple suivant : op <opération> <commande> [CR] Non. Fonction Commande Action sur l’unité 1 Régler = <value> Faire prendre cette valeur à l'unité. 2 Obtenir ? Demander quelle est la valeur actuelle. 3 Incrément + Ajouter 1 à la valeur actuelle 4 Decrement - Soustraire 1 à la valeur actuelle 5 Exécuter (none) Pour effectuer une action. Utilisation Commande Valeurs

input.sel = ? 0 = HDMI 1 = DVI 2 = VGA 3 = Composante / BNC 4 = Composite 5 = S-Vidéo 6 = 3G-SDI 7 = Carte d'option (Réservé) pip = ? 0 = Eteint 1 = Allumé pip.sel = ? 1 = HDMI 2 = DVI 3 = VGA 4 = Composante / BNC 5 = Composite 6 = S-Vidéo 7 = 3G-SDI 8 = Carte d'option (Réservé) pip.swap (execute) Inverse l'image principale avec la source PIPProjecteur DLP– Manuel de l'utilisateur

4. ALIGNEMENTProjecteur DLP– Manuel de l'utilisateur

modèle ? <chaîne> ser.no ? <chaîne> sw.ver ? <chaîne> act.src ? 0 = HDMI 1 = DVI 2 = VGA 3 = Composante / BNC 4 = Composite 5 = S-Vidéo 6 = 3G-SDI 7 = Carte d'option (Réservé)Projecteur DLP– Manuel de l'utilisateur

Utilisation Commande Valeurs pip.src ? 0 = PIP Eteint 1 = HDMI 2 = DVI 3 = VGA 4 = Composante / BNC 5 = Composite 6 = S-Vidéo 7 = 3G-SDI 8 = Carte d'option (Réservé) pixel.clock ? <chaîne> signal ? <chaîne> h.refresh ? <chaîne> v.refresh ? <chaîne> lamp1.hours ? <chaîne> lamp2.hours ? <chaîne> proj.runtime ? <chaîne> blue.only = ? 0 = Eteint 1 = Allumé fact.reset (execute)63 Projecteur DLP– Manuel de l'utilisateur )etucexe( )etucexe(

?Projecteur DLP– Manuel de l'utilisateur

sYNCHrONisaTiONs suPPOrTées Type de signal Résolution Vit. Image DVI Vidéo PÉRITEL S-Vidéo Y-Pb-Pr HD15-YUV HD15-RGB

Projecteur DLP– Manuel de l'utilisateur Taille de l’éCraN eT disTaNCe de PrOjeCTiON Taille de l’écran : C'est la taille de l'écran, pas la taille de projection. Optional Lenses (D88-LOZ101) Lon
