MODE D'EMPLOI 0410187000 CHAMBERLAIN
Remplacement du module déclairage à DEL intégré
Pièces détachées 041-0186-000, 041-0187-000 et 041-0189-000
Instructions
Vous aurez besoin de ce qui suit :
- Tourne-écrou magnétique 1/4 po
- Pinces à long bec
Tourne-écrou magnétique à manche long 5/16 po et douille - Tournevis à tête plate
Les images de ce manuel sont fournies à titre indicatif uniquement et il est possible que votre produit soit différent.
- Débranche l'ouvre-porte de garage et débranche la batterie (le cas échéant)
- Insérez un tournevis à tête plate sous le badge existant et tirez doucement vers le bas. Quatre languettes maintenance le badge en place. Retirez le badge existant et place-le dans un endroit sur (figure A)
- Le cas échéant, retirez laamera et les vis, puis mettez-les dans un endroit sür

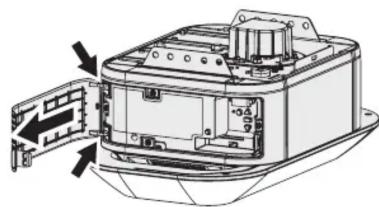

- Retirez les portes en plastique et mettez-les dans un endroit sur (figure B)

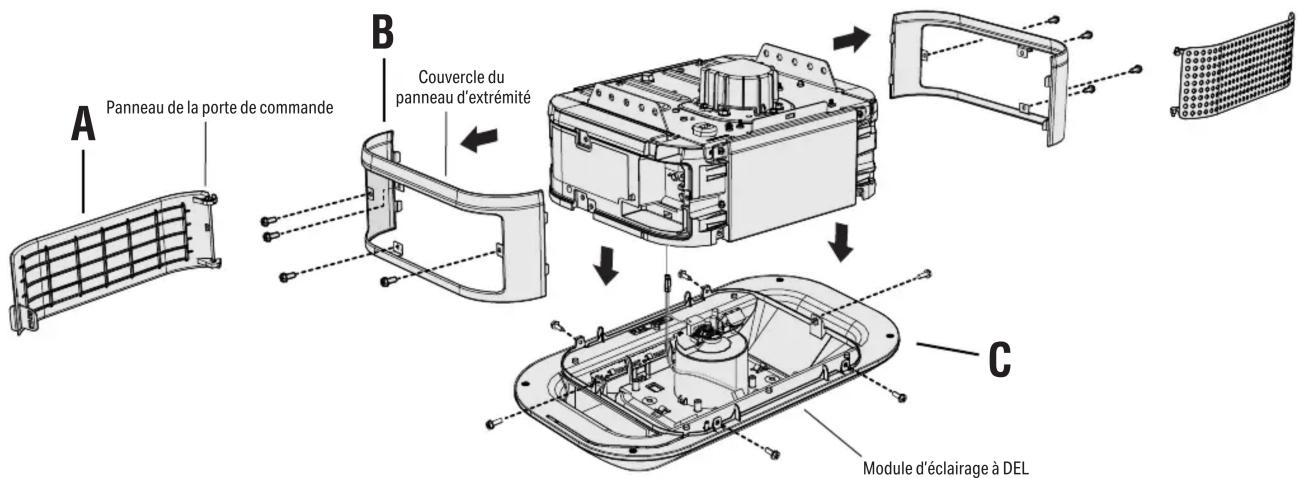

- Retirez les couvercles des panneaux d'extrémité des deux côts et mettez-les dans un endroit sur (figure C, élément B)
- Retirez les 4 ou 6 vis des côtes selon le modele (figure C, élément C)
- Retirez le module d'éclairage à DEL intégré
- Débranche le module d'éclairage à DEL intégré
- Branchez le module d'éclairage à DEL intégré
- Fixez le nouveau module à l'aide des vis retirees lors de l'étape 6

Figure A

A AVERTISSEMENT
Pour éviter d'eventuelles BLESSURES GRAVES VOIRE FATALES :
- Débranche Toute l'alimentation électrique et la batterie AVANT d'effectuer TOUT service ou entretien.
ATTENTION
Pour éviter d'endommager le récepteur/la carte mère, ne touche PAS le circuit imprimé du récepteur/de la carte mère de remplacement pendant l'installation. Portez TOUJOURS des gants et des lunettes de protection lorsque vous changez la batterie ou que vous travailliez autour du compartment de la batterie.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'Etat de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.
- Revissez les couvercles du panneau d'extrémité dans l'ouvre-porte de garage à l'aide des vis pointues
- Remettez en place les portes en plastique
- Remettez en place laamera à l'aide des vis retirees précédement (le cas échéant)
- Remettez en place le badge
- Branchez l'ouvre-porte de garage et la batterie (le cas échéant)

Figure B

Figure C
