MODE D'EMPLOI 0410186000 CHAMBERLAIN
Remplacement du module d'éclairage à DEL intégré
Pièces détachées 041-0186-000, 041-0187-000 et 041-0189-000
Instructions
Vous aurez besoin de ce qui suit :
• Tourne-écrou magnétique 1/4 po
- Pinces à long bec
- Tourne-écrou magnétique à manche long 5/16 po et douille
- Tournevis à tête plate
Les images de ce manuel sont fournies à titre indicatif uniquement et il est possible que votre produit soit différent.
- Débranchez l'ouvre-porte de garage et débranchez la batterie (le cas échéant)

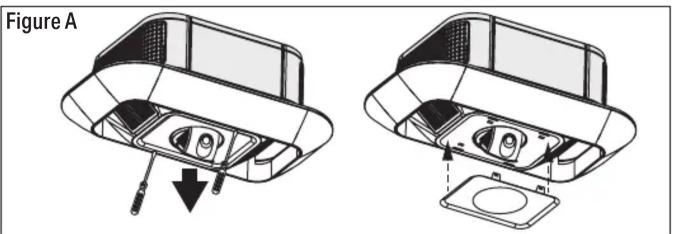

- Insérez un tournevis à tête plate sous le badge existant et tirez doucement vers le bas. Quatre languettes maintiennent le badge en place. Retirez le badge existant et placez-le dans un endroit sûr (figure A)
- Le cas échéant, retirez la caméra et les vis, puis mettez-les dans un endroit sûr

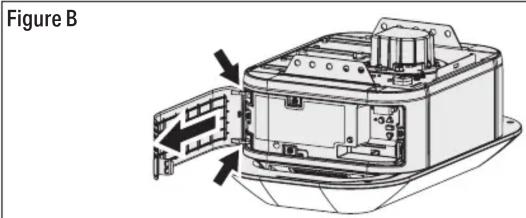

- Retirez les portes en plastique et mettez-les dans un endroit sûr (figure B)

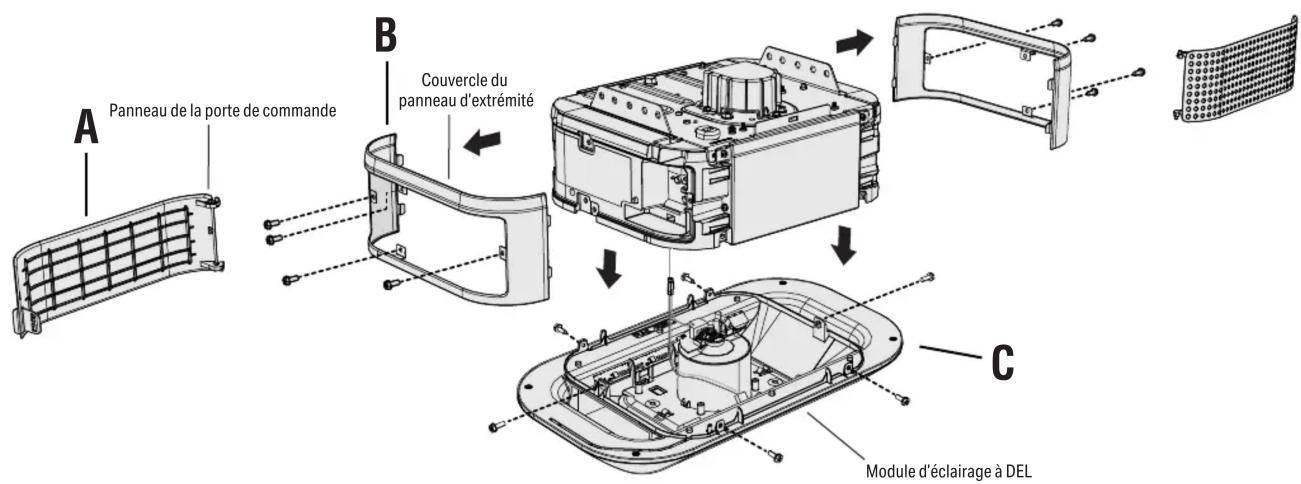

- Retirez les couvercles des panneaux d'extrémité des deux côtés et mettez-les dans un endroit sûr (figure C, élément B)
- Retirez les 4 ou 6 vis des côtés selon le modèle (figure C, élément C)
- Retirez le module d'éclairage à DEL intégré
- Débranchez le module d'éclairage à DEL intégré
- Branchez le module d'éclairage à DEL intégré
- Fixez le nouveau module à l'aide des vis retirées lors de l'étape 6
Pour éviter d'éventuelles BLESSURES GRAVES voire FATALES :
- Débranchez TOUTE l'alimentation électrique et la batterie AVANT d'effectuer TOUT service ou entretien.
! ATTENTION
Pour éviter d'endommager le récepteur/la carte mère, ne touchez PAS le circuit imprimé du récepteur/de la carte mère de remplacement pendant l'installation. Portez TOUJOURS des gants et des lunettes de protection lorsque vous changez la batterie ou que vous travaillez autour du compartiment de la batterie.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour en savoir plus, visitez www.P65Warnings.ca.gov.
- Revissez les couvercles du panneau d'extrémité dans l'ouvre-porte de garage à l'aide des vis pointues
- Remettez en place les portes en plastique
- Remettez en place la caméra à l'aide des vis retirées précédemment (le cas échéant)
- Remettez en place le badge
- Branchez l'ouvre-porte de garage et la batterie (le cas échéant)

