0410203000 - Éclairage CHAMBERLAIN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Modèle : CHAMBERLAIN 0410203000, Type : Éclairage, Puissance : Non spécifiée, Type d'ampoule : Non spécifié
Utilisation	Conçu pour un éclairage efficace dans les espaces extérieurs ou intérieurs, selon les spécifications du produit.
Maintenance et réparation	Vérifier régulièrement l'état des ampoules et des connexions électriques, remplacer les ampoules selon les besoins.
Sécurité	Respecter les normes électriques en vigueur, éviter l'exposition à l'eau si non conçu pour un usage extérieur.
Informations générales	Produit de la marque CHAMBERLAIN, réputée pour ses solutions d'éclairage de qualité.

FOIRE AUX QUESTIONS - 0410203000 CHAMBERLAIN

Comment installer le CHAMBERLAIN 0410203000 ?

Pour installer le CHAMBERLAIN 0410203000, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de procéder à l'installation.

Pourquoi mon éclairage ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement connecté à une source d'alimentation et que l'ampoule est en bon état. Si le problème persiste, inspectez le fusible ou le disjoncteur.

Comment puis-je remplacer l'ampoule du CHAMBERLAIN 0410203000 ?

Pour remplacer l'ampoule, dévissez l'ancienne ampoule dans le sens antihoraire et insérez une nouvelle ampoule en la vissant dans le sens horaire. Assurez-vous que l'ampoule est compatible avec le modèle.

L'éclairage clignote, que dois-je faire ?

Un éclairage qui clignote peut indiquer un problème de connexion. Vérifiez les connexions électriques et assurez-vous que l'ampoule est bien vissée. Si le problème persiste, consultez un professionnel.

Comment nettoyer le CHAMBERLAIN 0410203000 ?

Pour nettoyer l'appareil, débranchez-le et utilisez un chiffon doux et humide. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Quel type d'ampoule puis-je utiliser avec ce produit ?

Le CHAMBERLAIN 0410203000 est compatible avec des ampoules de type standard. Veuillez vérifier les spécifications de puissance pour choisir l'ampoule appropriée.

Y a-t-il une garantie pour le CHAMBERLAIN 0410203000 ?

Oui, le CHAMBERLAIN 0410203000 est généralement fourni avec une garantie limitée. Consultez le manuel d'utilisation pour plus de détails sur la durée et les conditions de la garantie.

Comment résoudre les problèmes de télécommande ?

Si la télécommande ne fonctionne pas, vérifiez la pile et remplacez-la si nécessaire. Assurez-vous également que la télécommande est correctement appairée avec l'appareil.

Comment régler la luminosité de l'éclairage ?

Pour régler la luminosité, si votre modèle le permet, utilisez le variateur intégré ou l'application associée si disponible. Consultez le manuel pour des instructions spécifiques.

MODE D'EMPLOI 0410203000 CHAMBERLAIN

Utilisez ces instructions pour remplaner le module intégre d'éclairage à DEL. Les images de ce manuel sont fournies à titre indicatif uniquement et il est possible que vous produit soit différent.

Vous aurez besoin de ce qui suit:

• Tourne-écrou magnétique 1/4 po
• Pinces à long bec Tourne-écrou magnétique à manche long 5/16 po et douille
• Tournevis à tête plate

1. Débranchez l'alimentation électrique et la batterie (le cas échéant) de l'ouvre-porte de garage. Retirez la batterie et mettez-la dans un endroit sûr.
2. Retirez le panneau de la porte de commande de chaque côté de l'ouvre-porte.

a. Séparez les charnières dans les directions opposées.

b. Retirez les panneaux de l'emplacement de leurs charnières et mettez-les dans un endroit sûr.

1. Débranchez les fils de commande de la porte des bornes ROUGE et BLANCHE et les fils du capteur d'inversion de sécurité des bornes NOIRE et BLANCHE. (B)
2. Retirez le panneau d'extrémité de chaque côté de l'ouvre-porte.

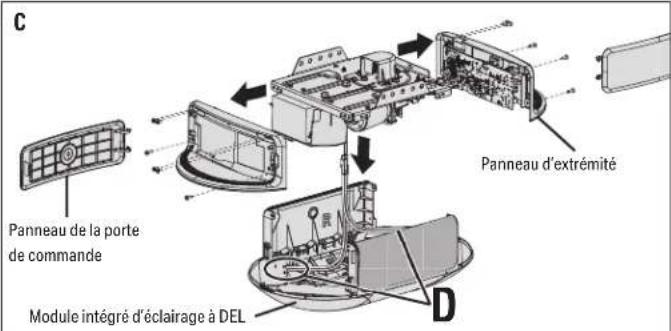

3. Retirez le module intégré d'éclairage à DEL de l'ouvre-porte. (C)
4. Débranchez le faisceau de câbles ORANGE et BLANC de la prise du module intégré d'éclairage à DEL et mettez le couvercle/module d'éclairage à DEL de côté.
5. Installez le nouveau module intégré d'éclairage à DEL.

Remplacement du module intégré d'éclairage à DEL

Pièces détachées 041-0200-000, 041-0201-000,

041-0202-000 et 041-0203-000

Pour éviter d'éventuelles BLESSURES GRAVES VOIRE FATALES : - Débranche TOUTE l'alimentation secteur et de la batterie AVANT d'effectuer TOUT service ou entretien.

Attention

Pour éviter d'endommager la carte mère du récepteur, ne touchez PAS le circuit imprimé du récepteur/de la carte mère de remplacement pendant l'installation.

Portez TOUJOURS des gants de protection et des lunettes de protection lorsque vous changez la batterie ou que vous travaillez autour de son compartiment.

AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales ou d'autres problèmes de reproduction. Pour plus d'information, visitez www.P65Warnings.ca.gov.

1. Connectez le faisceau de câbles ORANGE et BLANC de la prise au module intégré d'éclairage à DEL. (D)
2. Alignez le module intégré d'éclairage à DEL sur les trous de vis du cadre.
3. Remettez en place les deux panneaux d'extrémité.
4. Reconnectez les fils de la commande de porte et du capteur d'inversion de sécurité : (B)

Contrôle de porte :

• Fil BLANC dans la borne BLANCHE.
• Fil BLANC/ROUGE dans la borne ROUGE.

Capteurs d'inversion de sécurité :

• Fils BLANCS dans la borne BLANCHE.
• Fils BLANCS/NOIRS dans la borne GRISE.
• Remettez en place le panneau de la porte de commande.
• Rebranche l'alimentation à l'ouvre-porte.
• Testez le système de protection.
