VPC25W53P2 - Écran tactile interactif VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil VPC25W53P2 VIEWSONIC au format PDF.
| Type de produit | Écran tactile interactif |
| Marque | ViewSonic |
| Modèle | VPC25W53P2 |
| Dimensions (L x H x P) | 246,1 x 263,4 x 32,2 mm |
| Poids | 1,95 kg |
| Alimentation électrique | 100-240 V CA, 50/60 Hz |
| Consommation électrique | 95 W |
| Ports d'entrée vidéo | 1 x DisplayPort, 1 x HDMI, 1 x VGA (via adaptateur) |
| Ports USB | 2 x USB 2.0 (5V/0.5A), 4 x USB 3.0 (5V/0.9A), 1 x USB Type-C |
| Connectivité réseau | 1 x RJ45 (10/100/1000 Mbps), WiFi, Bluetooth |
| Sortie audio | 1 x Jack casque, 1 x Jack micro |
| Sécurité | Verrou antivol |
| Conditions de fonctionnement | Température : 0°C à 45°C, Humidité : 10%~90% sans condensation, Altitude : 0~5000 m |
| Conditions de stockage | Température : -20°C à 60°C, Humidité : 10%~90% sans condensation, Altitude : 0~5000 m |
| Entretien | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Conformité réglementaire | FCC, CE, RoHS2, DEEE |
| Contenu de la boîte | Écran, câble d'alimentation, câble USB, télécommande, guide de démarrage rapide |
FOIRE AUX QUESTIONS - VPC25W53P2 VIEWSONIC
Questions des utilisateurs sur VPC25W53P2 VIEWSONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran tactile interactif au format PDF gratuitement ! Retrouvez votre notice VPC25W53P2 - VIEWSONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VPC25W53P2 de la marque VIEWSONIC.

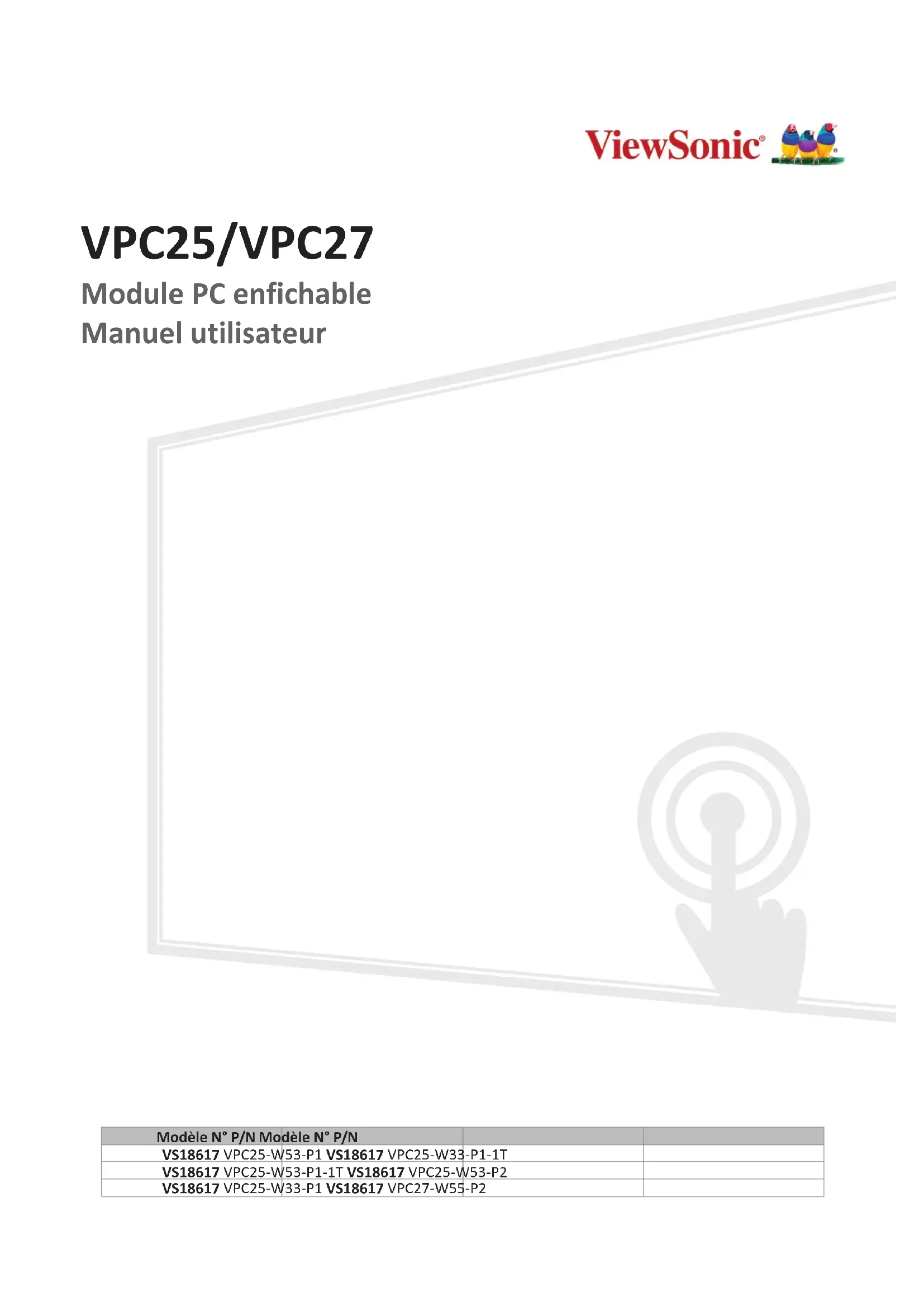

MODE D'EMPLOI VPC25W53P2 VIEWSONIC
| Modèle N° P/N Modèle N° P/N | ||
| VS18617 VPC25-W53-P1 VS18617 VPC25-W33-P1-1T | ||
| VS18617 VPC25-W53-P1-1T VS18617 VPC25-W53-P2 | ||
| VS18617 VPC25-W33-P1 VS18617 VPC27-W55-P2 |
En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d'évolution technologique, d'innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous servira correctement.
Une fois de plus, merci d'avoir choisi ViewSonic® !
1. Interface
VPC-P1
VPC-P2
| Élément Description | |
| 1 Interface antenne WIFI | |
| 2 Verrou antivol | |
| 3 Connecte l’écran à un connecteur DisplayPort | |
| 4 Interface USB 2.0 | |
| 5 | Interface de connexion Internet RJ45 standard (10M/100M/1G) (Ce port réseau est utilisé uniquement pour les PC) |
| 6 Indicateur lumineux de fonctionnement | |
| 7 Réinitialiser | |
| 8 Marche/Arrêt | |
| 9 Connecté à un appareil avec une fonction d’entrée HDMI | |
| 10 Interface USB 3.0 | |
| 11 Interface USB type C | |
| 12 Connecte l’appareil à un casque ou des haut-parleurs | |
| 13 Connecte un micro | |

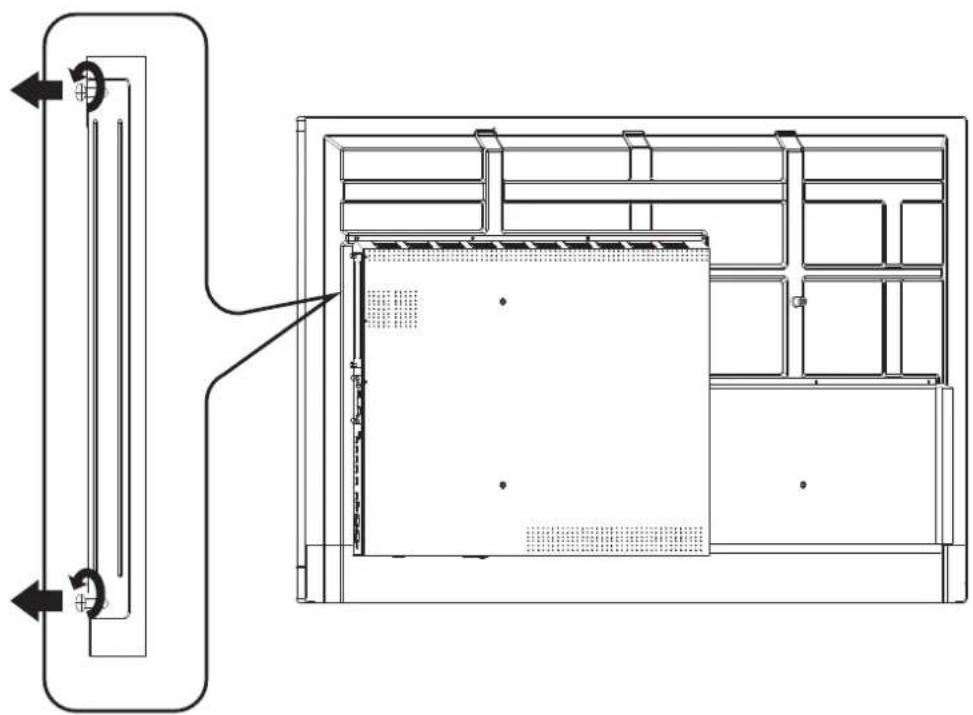

2. Installation
2-1

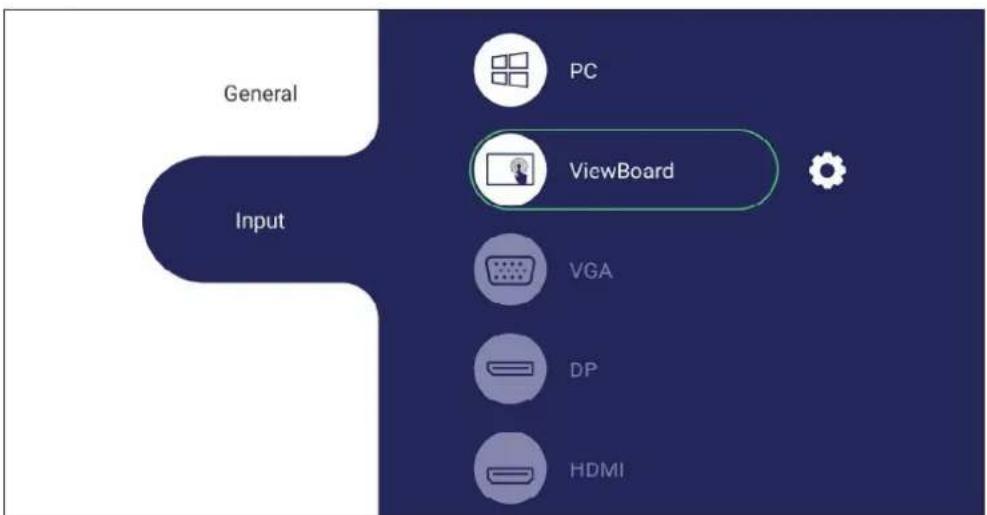

4. Sélection de l'entrée
Pour sélectionner une source d'entrée :
- Appuyez sur INPUT (ENTRÉE) sur la télécommande, ou appuyez sur le bouton sur le panneau frontal, ou appuyez sur l'icône de réglage sur la barre d'outils pour afficher le menu Input Settings (Paramétrage des entrées).
- Appuyez sur ▼ / ▲ / ◀ / ▶ pour sélectionner PC.
- Appuyez sur OK sur la télécommande ou appuyez sur la source d'entrée.
- Appuyez sur ← sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

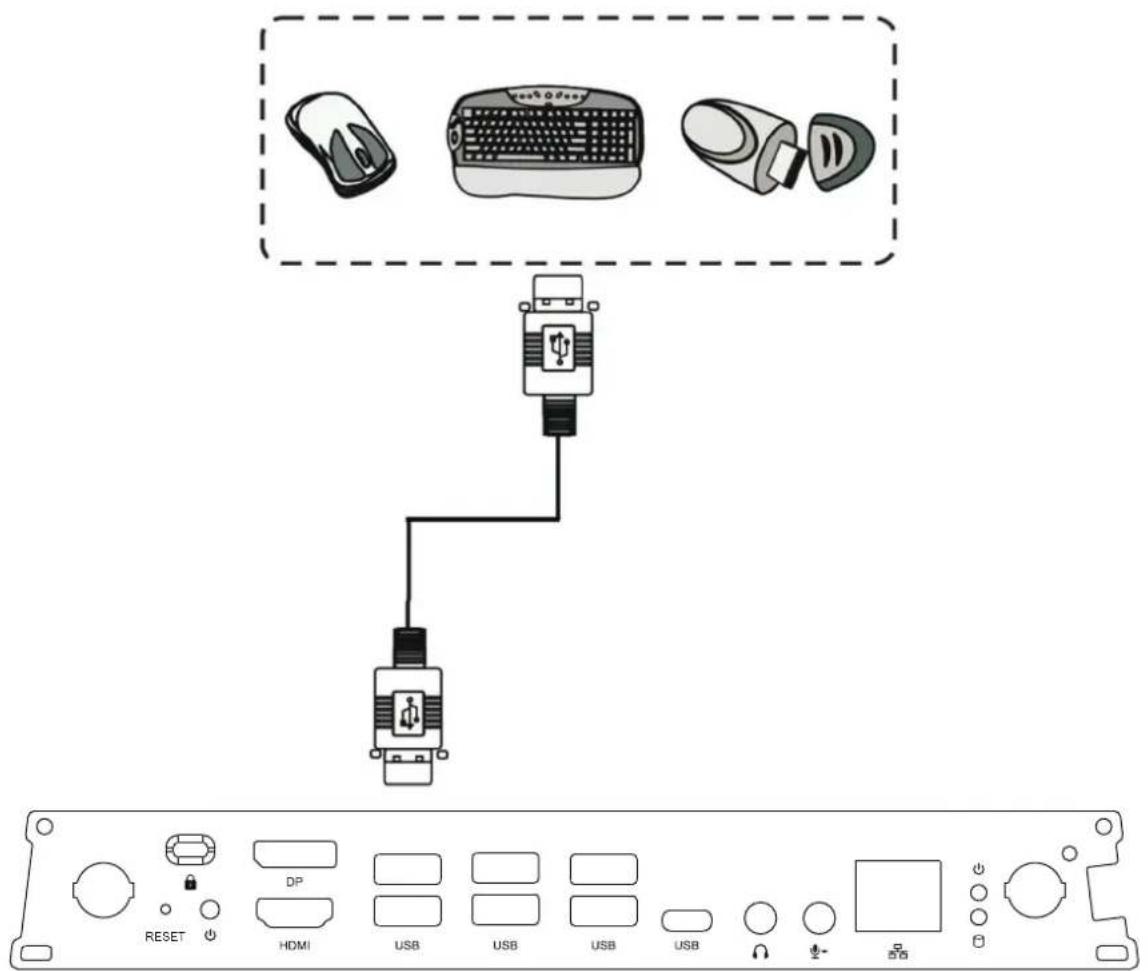

5. Branchement USB
| Ports ES 1 x Display Port | 1 x HDMI1 x LAN2 x USB 2.0 (5V/0.5A)4 x USB 3.0 (5V/0.9A)1 x USB type C1 x Casque1 x Micro | |
| Alimentation 100 V-240 V CA 50/60 HZ | ||
| Conditions de fonctionnement | TempératureHumiditéAltitude | 32 °F à 113 °F (0 °C à 45 °C)10 % ~ 90 % sans condensation0 mètre à +5000 mètres au-dessus du niveau de la mer |
| Conditions de stockage | TempératureHumiditéAltitude | -4 °F à 140 °F (-20 °C à 60 °C)10 % ~ 90 % sans condensation0 mètre à +5000 mètres au-dessus du niveau de la mer |
| Dimensions Physiques (mm) 246,1 | x 263,4 x 32,2 | |
| Poids Physique (kg) 1,95 | ||
| Consommation électrique 95W | ||
| Gamme de fréquences et puissance de sortie (Max.) | 2402 à 2480 MHz (BT) 2,0 dBm2402 à 2480 MHz(LE) 3,73 dBm2412 à 2472 MHz 17,41 dBm5150 à 5250 MHz 18,94 dBm5250 à 5350 MHz 18,94 dBm5470 à 5725 MHz 18,94 dBm | |
Informations de conformité
Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil.
Déclaration de conformité FCC
Cet appareil est conforme à l'article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité. Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 de la réglementation de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :
- Modifier l'orientation ou la position de l'antenne de réception.
- Augmenter l'espace entre l'équipement et le récepteur.
- Brancher l'équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.
Avertissement : Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'utilisateur à employer l'appareil en question.
CAN ICES-003(B) / NMB-003(B)
Contient FCC ID: PD9AX200NG / PD9AX201NG / PD9AX210NG
IC ID: 1000M-AX200NG / 1000M-AX201NG / 1000M-AX210NG
*Choisissez une des trois options
Conformité à la ce pour les pays européens
Cet appareil est conforme à la directive CEM 2014/30/UE et à la directive basse tension 2014/35/UE ainsi qu'à la directive sur les équipements radio (RED) 2014/53/UE.
Les informations suivantes sont uniquement pour les pays de l'ue :
La marque ci-contre à droite est conforme à la directive 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). Elle indique l'obligation de NE PAS éliminer l'équipement comme un déchet municipal non trié, mais d'utiliser les systèmes de reprise et de collecte conformément à la législation locale. Dans tous les États membres de l'UE, le fonctionnement de la bande 5150-5350 MHz est limité à une utilisation à l'intérieur uniquement. Cet appareil doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.
Déclaration de conformité ROHS2
Ce produit a été conçu et fabriqué conformément à la directive 2011/65/UE du Parlement et du Conseil Européens concernant la restriction d'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (directive RoHS2) et est réputé respecter les valeurs de concentration maximale émises par le Comité européen d'adaptation technique (TAC), comme indiqué ci-dessous :
| Substance Concentration maximale proposée Concentration réelle | ||
| Plomb (Pb) 0,1% < 0,1% | ||
| Mercure (Hg) 0,1% < 0,1% | ||
| Cadmium (Cd) 0,01% < 0,01% | ||
| Chrome hexavalent ( Cr6^+ ) 0,1% < 0,1% | ||
| Biphényles polybromés (PBB) 0,1% < 0,1% | ||
| Diphényléthers polybromés (PBDE) 0,1% < 0,1% | ||
| Phtalate de bis (2-éthylhéxyl) (DEHP) 0,1% < 0,1% | ||
| Phtalate de butyle benzyle (BBP) 0,1% < 0,1% | ||
| Phtalate de dibutyle (DBP) 0,1% < 0,1% | ||
| Phtalate de diisobutyl (DIBP) 0,1% < 0,1% |
Certains composants des produits mentionnés ci-dessus sont exemptés de l'annexe III des directives ROHS2, comme indiqué ci-dessous :
- L'alliage de cuivre contenant jusqu'à 4% de plomb.
- Le plomb dans les soudures à haute température de fusion (c. à-d. les alliages à base de plomb contenant 85% ou plus de plomb en poids).
- Les composants électriques et électroniques contenant du plomb dans un verre ou une céramique autres que les céramiques diélectriques des condensateurs, par ex. les dispositifs piézoélectroniques, ou dans un composé à matrice de verre ou de céramique.
- Conducteur en céramique diélectrique dans les condensateurs pour une tension nominale de 125V CA ou 250V CC ou plus.
Déclaration de restriction sur les substances dangereuses (Inde). Ce produit est conforme à la « India E-waste Rule 2011 » et interdit l'utilisation du plomb, du mercure, du chrome hexavalent, des biphényles polybromés et des diphényléthers polybromés à des concentrations supérieures à 0,1% en poids et à 0,01% en poids pour le cadmium, à l'exception des exemptions définies dans l'annexe 2 de la règle.
Mise au rebut en fin de vie du produit
ViewSonic® respecte l'environnement et se consacre au travail et à la vie dans le respect de l'écologie. Merci de faire partie d'une informatique plus intelligente et plus écologique. Veuillez visiter le site Internet ViewSonic® pour plus d'informations.
Pour de l'assistance technique ou un service sur les produits, consultez le tableau ci-dessous ou contactez votre revendeur.
REMARQUE : Vous aurez besoin du numéro de série du produit.
