VPC25W33P1 - Écran tactile interactif VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran tactile interactif
Marque	Viewsonic
Modèle	VPC25W33P1
Dimensions physiques (mm)	246,1 x 263,4 x 32,2
Poids physique (kg)	1,95
Alimentation	100 V-240 V CA, 50/60 Hz
Consommation électrique	95 W
Température de fonctionnement	0 °C à 45 °C
Température de stockage	-20 °C à 60 °C
Ports	1 x DisplayPort, 1 x HDMI, 1 x LAN, 2 x USB 2.0, 4 x USB 3.0, 1 x USB type C, 1 x Casque, 1 x Micro
Interface sans fil	WiFi (2,4/5 GHz) et Bluetooth
Fonctions principales	Écran tactile interactif, affichage PC via HDMI/DP, connectivité réseau et USB
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de liquides.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité ou à des températures extrêmes. Verrou antivol inclus.
Pièces détachées et réparabilité	Contacter le service client Viewsonic pour les pièces détachées et réparations.
Informations générales	Conforme aux normes FCC, CE, RoHS. Fabricant : Viewsonic.

FOIRE AUX QUESTIONS - VPC25W33P1 VIEWSONIC

Comment connecter un PC à l'écran tactile interactif Viewsonic VPC25W33P1 ?

Utilisez un câble HDMI ou DisplayPort pour connecter votre PC. Branchez le câble sur le port correspondant à l'arrière de l'écran, puis sélectionnez la source d'entrée PC via le menu INPUT de la télécommande ou du panneau avant.

Comment utiliser la fonction tactile de l'écran ?

La fonction tactile est active par défaut. Vous pouvez toucher l'écran pour interagir. Si le tactile ne fonctionne pas, vérifiez que le câble USB (type C ou USB) est connecté entre l'écran et votre PC pour les signaux tactiles.

Comment réinitialiser l'écran aux paramètres d'usine ?

Localisez le bouton de réinitialisation (reset) à l'arrière de l'écran (élément 7 sur le schéma). Utilisez un trombone ou un objet fin pour appuyer doucement sur le bouton pendant 5 secondes jusqu'à ce que l'écran redémarre.

Quels câbles sont fournis avec l'écran Viewsonic VPC25W33P1 ?

La notice ne mentionne pas explicitement les câbles fournis. Généralement, un câble d'alimentation et un câble HDMI ou USB sont inclus. Consultez le contenu de l'emballage pour plus de détails.

Comment nettoyer l'écran tactile sans l'endommager ?

Utilisez un chiffon doux et sec, de préférence en microfibre, pour essuyer doucement l'écran. N'utilisez jamais de produits nettoyants abrasifs, d'alcool ou de liquides directement sur l'écran. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau distillée.

Quelle est la consommation électrique de l'écran ?

La consommation électrique est de 95 W en fonctionnement normal. Assurez-vous d'utiliser une prise adaptée à la tension d'entrée (100-240 V AC).

L'écran dispose-t-il de haut-parleurs intégrés ?

La notice ne mentionne pas de haut-parleurs intégrés. Il y a une sortie casque (jack 3,5 mm) pour connecter des haut-parleurs externes ou un casque.

Comment mettre à jour le firmware de l'écran ?

Les mises à jour du firmware sont généralement disponibles sur le site de Viewsonic. Consultez la page de support du modèle VPC25W33P1 et suivez les instructions. Une clé USB peut être nécessaire.

Que faire si l'écran tactile ne répond plus ?

Vérifiez d'abord que le câble USB tactile est bien connecté. Essayez de redémarrer l'écran en le débranchant puis rebranchant. Si le problème persiste, réinitialisez l'écran via le bouton reset. Contactez le support technique si nécessaire.

Est-il possible d'utiliser l'écran sans ordinateur, par exemple avec un appareil mobile ?

Oui, l'écran peut être utilisé avec un appareil mobile via le port HDMI (avec adaptateur) ou via USB-C si l'appareil supporte la sortie vidéo. Cependant, la fonction tactile nécessite une liaison USB pour les données tactiles.

MODE D'EMPLOI VPC25W33P1 VIEWSONIC

Modèle N° P/N Modèle N° P/N
VS18617 VPC25-W53-P1 VS18617 VPC25-W33-P1-1T
VS18617 VPC25-W53-P1-1T VS18617 VPC25-W53-P2
VS18617 VPC25-W33-P1 VS18617 VPC27-W55-P2

En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d'évolution technologique, d'innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous servira correctement.

Une fois de plus, merci d'avoir choisi ViewSonic®!

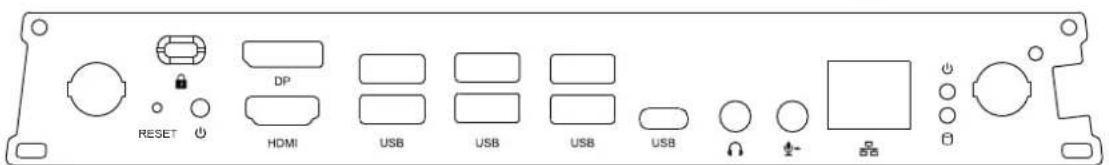

1. Interface

VPC-P1

VPC-P2

Élement Description
1 Interface antenna WIFI
2 Verrou antivol
3 Connecte l'écran à un connecteur DisplayPort
4 Interface USB 2.0
5	Interface de connexion Internet RJ45 standard (10M/100M/1G) (Ce port réseau est utilisé uniquement pour les PC)
6 Indicateur lumineux de fonctionnement
7 Réinitialiser
8 Marche/Arrêt
9 Connecté à un apparéil avec une fonction d'entrée HDMI
10 Interface USB 3.0
11 Interface USB type C
12 Connecte l' apparéil à un casque ou des haut-parleurs
13 Connecte un micro

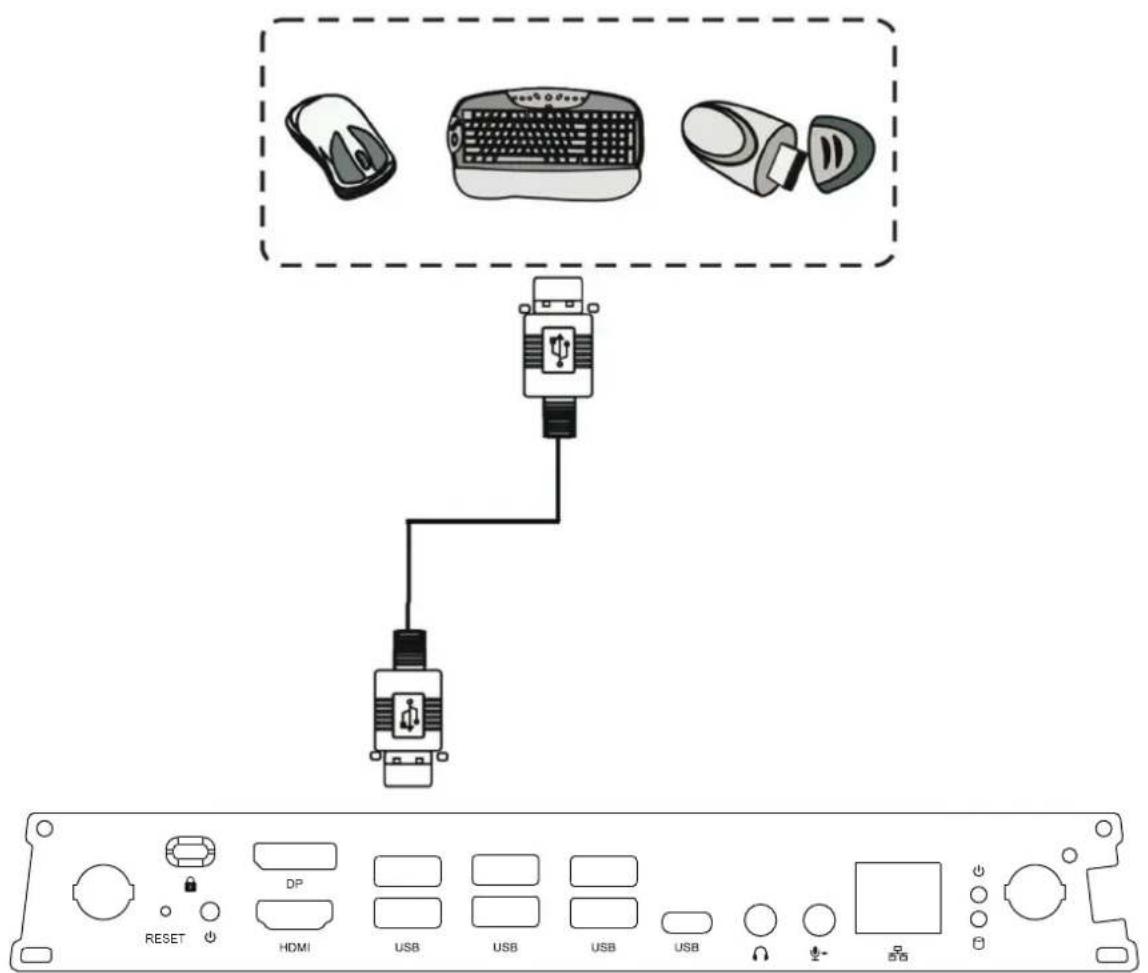

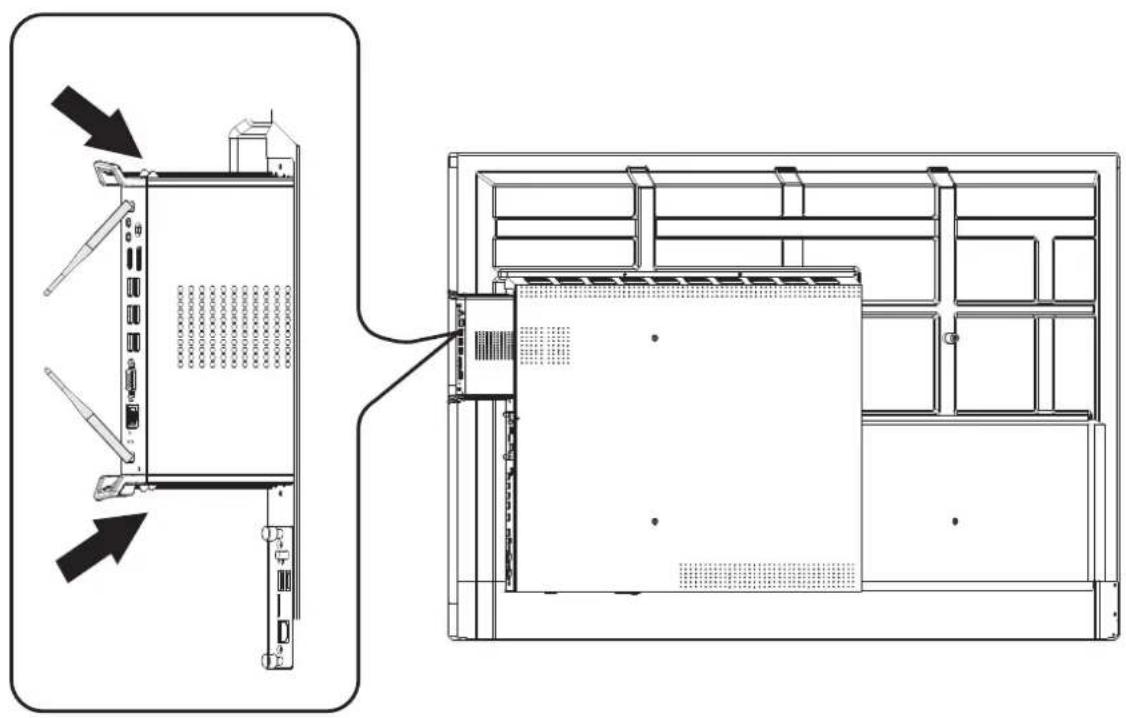

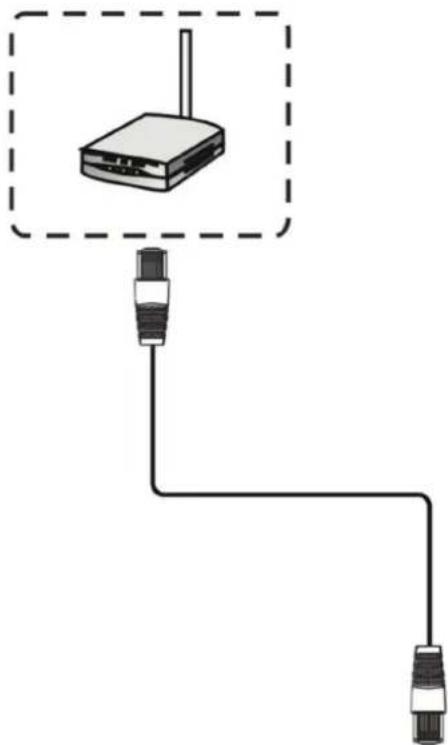

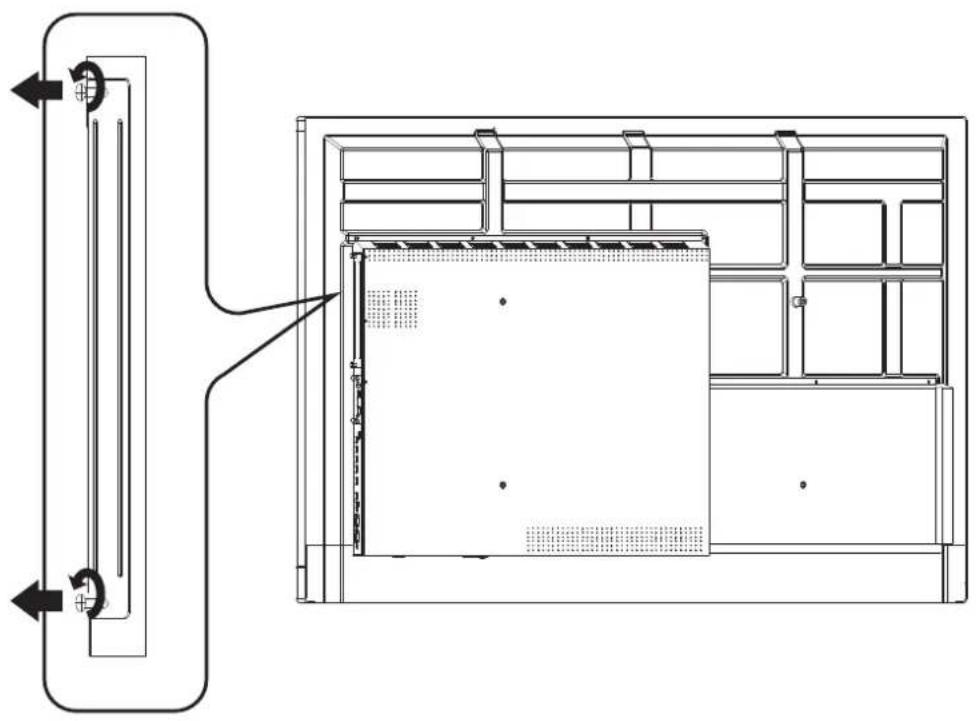

2. Installation

2-1

2-2

2-3

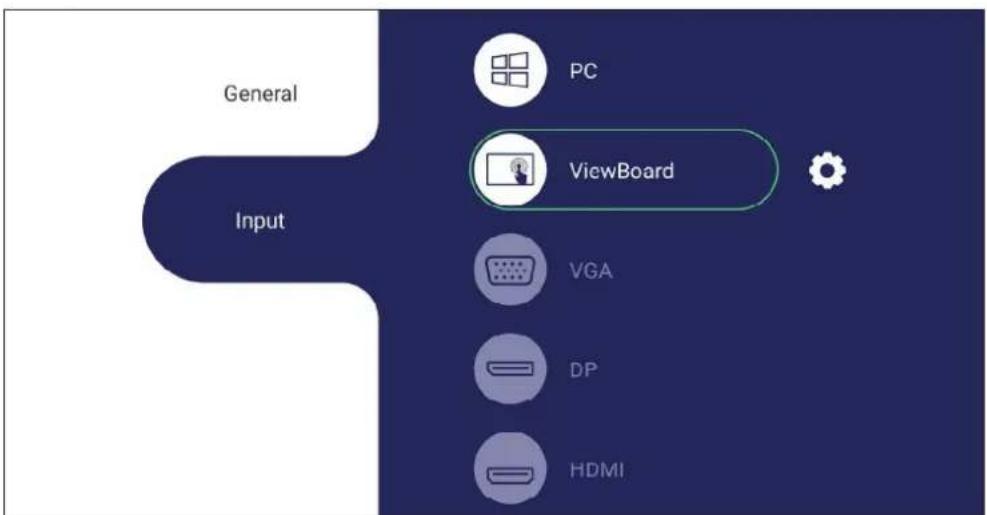

Pour sélectionner une source d'entrée :

1. Appuyez sur INPUT (ENTRÉE) sur la télécommande, ou appuyez sur le bouton sur le panneau frontal, ou appuyez sur l'icône de réglage sur la barre d'outils pour afficher le menu Input Settings (Paramétrage des entrées).
2. Appuyez sur △ / △ / △ / △ pour sélectionner PC.
3. Appuyez sur OK sur la télécommande ou appuyez sur la source d'entrée.
4. Appuyez sur sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

6. Spécifications

Ports ES 1 x Display Port		1 x HDMI 1 x LAN 2 x USB 2.0 (5V/0.5A) 4 x USB 3.0 (5V/0.9A) 1 x USB type C 1 x Casque 1 x Micro
Alimentation 100 V-240 V CA 50/60 HZ
Conditions de fonctionnement	Température	32 °F à 113 °F (0 °C à 45 °C)
	Humidité	10 % ~ 90 % sans condensation
	Altitude	0 mène à +5000 mètres au-dessus du niveau de la mer
Conditions de stockage	Température	-4 °F à 140 °F (-20 °C à 60 °C)
	Humidité	10 % ~ 90 % sans condensation
	Altitude	0 mène à +5000 mètres au-dessus du niveau de la mer
Dimensions Physiques (mm) 246,1 x 263,4 x 32,2
Poids Physique (kg) 1,95
Consommation électrique 95W
Gamme de fréquences et puissance de sortie (Max.)		2402 à 2480 MHz (BT) 2,0 dBm 2402 à 2480 MHz(LE) 3,73 dBm 2412 à 2472 MHz 17,41 dBm 5150 à 5250 MHz 18,94 dBm 5250 à 5350 MHz 18,94 dBm 5470 à 5725 MHz 18,94 dBm

Informations de conformité

Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil.

Déclaration de conformité FCC

Cet appareil est conforme à l'article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité. Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 de la règlementation de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produisent pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Modifier l'orientation ou la position de l'antenne de réception.
• Augmenter l'espace entre l'équipement et le récepteur.
• Brancher l'équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Avertissement : Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'utilisateur à employer l'appareil en question.

CANICES-003(B)/NMB-003(B)

Contient FCC ID: PD9AX200NG / PD9AX201NG / PD9AX210NG

IC ID: 1000M-AX200NG / 1000M-AX201NG / 1000M-AX210NG

*Choisissez une des trois options

Conformité à la ce pour les pays européens

Cet appareil est conforme à la directive CEM 2014/30/UE et à la directive basse tension 2014/35/UE ainsi qu'à la directive sur les équipements radio (RED) 2014/53/UE.

Les informations suivantes sont uniquement pour les pays de l'ue :

La marque ci-contre à droite est conforme à la directive 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). Elle indique l'obligation de NE PAS éliminer l'équipement comme un déchet municipal non trié, mais d'utiliser les systèmes de reprise et de collecte conformément à la législation locale. Dans tous les États membres de l'UE, le fonctionnement de la bande 5150-5350 MHz est limité à une utilisation à l'intérieur uniquement. Cet appareil doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.

Déclaration de conformité ROHS2

Ce produit a été conçu et fabriqué conformément à la directive 2011/65/UE du Parlement et du Conseil Européens concernant la restriction d'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (directive RoHS2) et est réputé respecter les valeurs de concentration maximale émises par le Comité européen d'Adaptation Technique (TAC), comme indiqué ci-dessous :

Substance Concentration maximale proposée Concentration réelle
Plomb (Pb) 0,1% < 0,1%
Mercure (Hg) 0,1% < 0,1%
Cadmium (Cd) 0,01% < 0,01%
Chrome hexavalent (Cr6+) 0,1% < 0,1%
Biphényles polybromés (PBB) 0,1% < 0,1%	%
Diphényléthers polybromés (PBDE) 0,1% < 0,1%
Phtalate de bis (2-éthylhexyl) (DEHP) 0,1% < 0,1%
Phtalate de butyle benzyle (BBP) 0,1% < 0,1%
Phtalate de dibutyle (DBP) 0,1% < 0,1%
Phtalate de diisobutyl (DIBP) 0,1% < 0,1%

Certains composants des produits mentionnés ci-dessus sont exemplifiés de l'annexe III des directives ROHS2, comme indiqué ci-dessous :

L'alliage de cuivre contenant jusqu'à 4% de plomb. - Le plomb dans les soudures à haute température de fusion (c. a-d. les alliages à base de plomb contenant 85% ou plus de plomb en poids).

• Les composants électriques et électroniques contenant du plomb dans un verre ou une céramique autres que les céramiques dielectriques des condensateurs, par ex. les dispositifs piezoélectroniques, ou dans un composé à matrice de verre ou de céramique.
• Conducteur en céramique dielectrique dans les condensateurs pour une tension nominale de 125V CA ou 250V CC ou plus.

Déclaration de restriction sur les substances dangereuses (Inde). Ce produit est conforme à la « India E-waste Rule 2011 » et interdit l'utilisation du plomb, du mercure, du chrome hexavalent, des biphenyles polybromés et des diphényléthers polybromés à des concentrations supérieures à 0.1% en poids et à 0.01% en poids pour le cadmium, à l'exception des exemptions définies dans l'annexe 2 de la règle.

Mise au rebut en fin de vie du produit

ViewSonic® respecte l'environnement et se consacre au travail et à la vie dans le respect de l'écologie. Merci de faire partie d'une informatique plus intelligente et plus écologique. Veuillez visiter le site Internet ViewSonic® pour plus d'informations.

Pour de l'assistance technique ou un service sur les produits, consultez le tableau ci-dessous ou contactez votre revendeur.

REMARQUE: Vous aurez besoin du numéro de série du produit.
