VPC2CW33O11B - Module informatique VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module informatique enfichable (Slot-in PC)
Marque	ViewSonic
Modèle	VPC2CW33O11B (VS18766)
Processeur	Intel® Comet Lake-S (10e génération)
Chipset	Intel® H510 / Q570
Graphique	Intel® UHD Graphics intégré
Mémoire RAM	2 x DDR4 SO-DIMM, jusqu'à 32 Go max
Stockage	1 x SSD NVMe M.2 2280 PCIe
Ports USB	1 x USB Type-C (USB 3.2 Gen1, données), 3 x USB 2.0, 1 x USB 3.2 Gen1, 1 x USB Type-C (USB 3.2 Gen2x2), 4 x USB 3.2 Gen2
Connectivité réseau	Wi-Fi 6 (Intel® AX200) + Bluetooth 5.2, 1 x LAN (RJ45)
Affichage	1 x HDMI, 1 x DP (DisplayPort)
Audio	1 x Mic-in (entrée micro), 1 x Line-out (sortie ligne)
Alimentation	Entrée CC +19 V, 3,42 A, 65 W (typique)
Dimensions (L x P x H)	Environ 200 x 190 x 30 mm (estimation)
Poids	Environ 1,5 kg (estimation)
Température de fonctionnement	-5 °C à +45 °C
Humidité de fonctionnement	20 % HR ~ 80 % HR (sans condensation)
Température de stockage	-20 °C à +70 °C
Humidité de stockage	10 % HR ~ 80 % HR (sans condensation)
BIOS	AMI UEFI BIOS
Watchdog	Oui (assistance)
vPro / AMT	Non (modèle standard)
Systèmes d'exploitation supportés	Windows 10/11, Linux (non certifié)
Normes	FCC Classe B, CE, ISED, RoHS2, DEEE

FOIRE AUX QUESTIONS - VPC2CW33O11B VIEWSONIC

Comment installer le module VPC2CW33O11B sur un écran ViewSonic ?

Le module se glisse dans le slot dédié à l'arrière de l'écran. Assurez-vous que l'écran est éteint, insérez le module jusqu'au déclic, puis fixez les vis de sécurité fournies. Consultez le guide de démarrage rapide pour les schémas.

Quels sont les ports disponibles sur ce module ?

Le module dispose de : 1 HDMI, 1 DP, 1 USB Type-C (USB 3.2 Gen1), 1 USB Type-C (USB 3.2 Gen2x2), 3 USB 2.0, 1 USB 3.2 Gen1, 4 USB 3.2 Gen2, 1 LAN, entrée/sortie audio (Mic-in et Line-out), et un bouton Reset.

Comment sélectionner l'entrée PC sur l'écran ?

Appuyez sur le bouton INPUT de la télécommande ou sur le panneau avant. Utilisez les flèches pour sélectionner PC puis confirmez avec OK. Vous pouvez aussi utiliser le menu à l'écran.

Quelle est la consommation électrique du module ?

L'alimentation recommandée est une entrée CC de +19 V à 3,42 A, avec une consommation typique de 65 W. Utilisez exclusivement l'adaptateur fourni.

Puis-je installer un SSD supplémentaire ?

Non, le module accepte un seul SSD NVMe M.2 2280 au format PCIe. Il n'y a pas d'emplacement pour un second disque.

Comment réinitialiser le module en cas de problème ?

Utilisez le bouton RESET situé à l'arrière du module (élément 9 sur le schéma). Un appui de 5 à 10 secondes redémarre le système.

Le module supporte-t-il le Wi-Fi 6 ?

Oui, il intègre un module Intel® AX200 Wi-Fi 6 (802.11ax) et Bluetooth 5.2. Les antennes sont déjà connectées (WIFI1 et WIFI2).

Quelle est la capacité maximale de RAM ?

La mémoire RAM peut être étendue jusqu'à 32 Go au total, en utilisant deux barrettes DDR4 SO-DIMM. Consultez la notice pour les fréquences supportées.

Comment nettoyer le module ?

Éteignez l'appareil et débranchez l'alimentation. Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Pour l'intérieur, faites appel à un professionnel.

Où trouver les mises à jour du BIOS ?

Rendez-vous sur le site ViewSonic (www.viewsonic.com/fr/) dans la section Support, téléchargez le BIOS le plus récent pour le modèle VS18766. Suivez les instructions du fichier README.

MODE D'EMPLOI VPC2CW33O11B VIEWSONIC

Module PC enfichable Guide de démarrage rapide

Modèle N° P/N Modèle N° P/N
VS18766 VPC2C-W33-O1-1B VS18766 VPC27-W53-O1-1B
VS18766 VPC25-W33-O1-1B VS18766 VPC27-W55-O2-1B
VS18766 VPC25-W53-O1-1B VS18766 VPC25-$33-O1-1B
VS18766 VPC25-W53-O2-1B

En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d'évolution technologique, d'innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous servira correctement.

Une fois de plus, merci d'avoir choisi ViewSonic® !

1. Interface

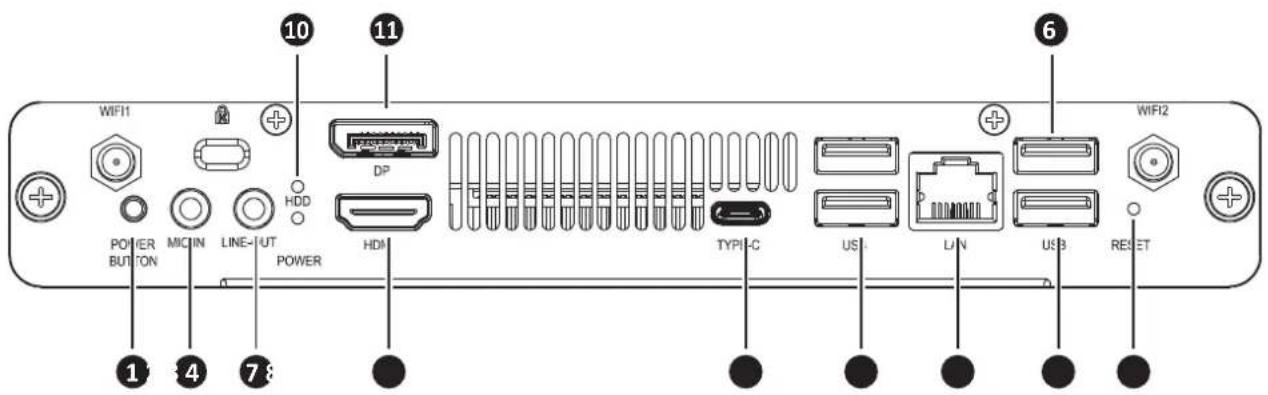

Élé-ment	Description
1 BOUTON POWER (ALIMENTATION)
2 MIC-IN (ENTRÉE MICROPHONE)
3 LINE-OUT (SORTIE LIGNE)
4 HDMI
5 TYPE-C
6 USB 2.0
7 LAN
8 USB 3.2
9 RESET(REINITIALISER)
10 LED HDD/POWER (DISQUE DUR/ALIMENTATION)
11 DP

2. Installation

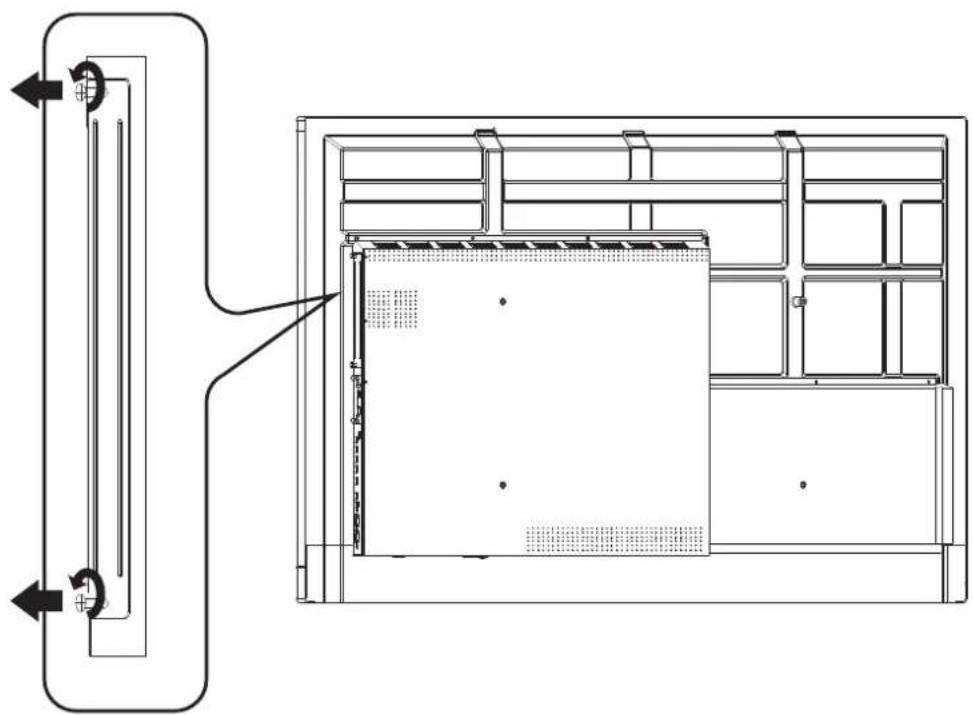

2-1

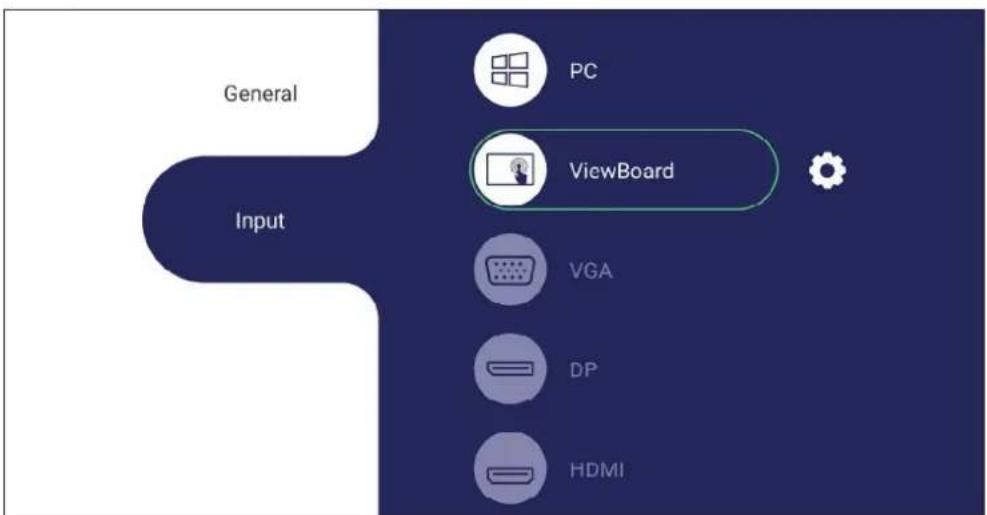

4. Sélection de l'entrée

Pour sélectionner une source d'entrée :

1. Appuyez sur INPUT (ENTRÉE) sur la télécommande, ou appuyez sur le bouton sur le panneau frontal, ou appuyez sur l'icône de réglage sur la barre d'outils pour afficher le menu Input Settings (Paramétrage des entrées).
2. Appuyez sur ▼ / ▲ / ◀ / ▶ pour sélectionner PC.
3. Appuyez sur OK sur la télécommande ou appuyez sur la source d'entrée.
4. Appuyez sur ↩ sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

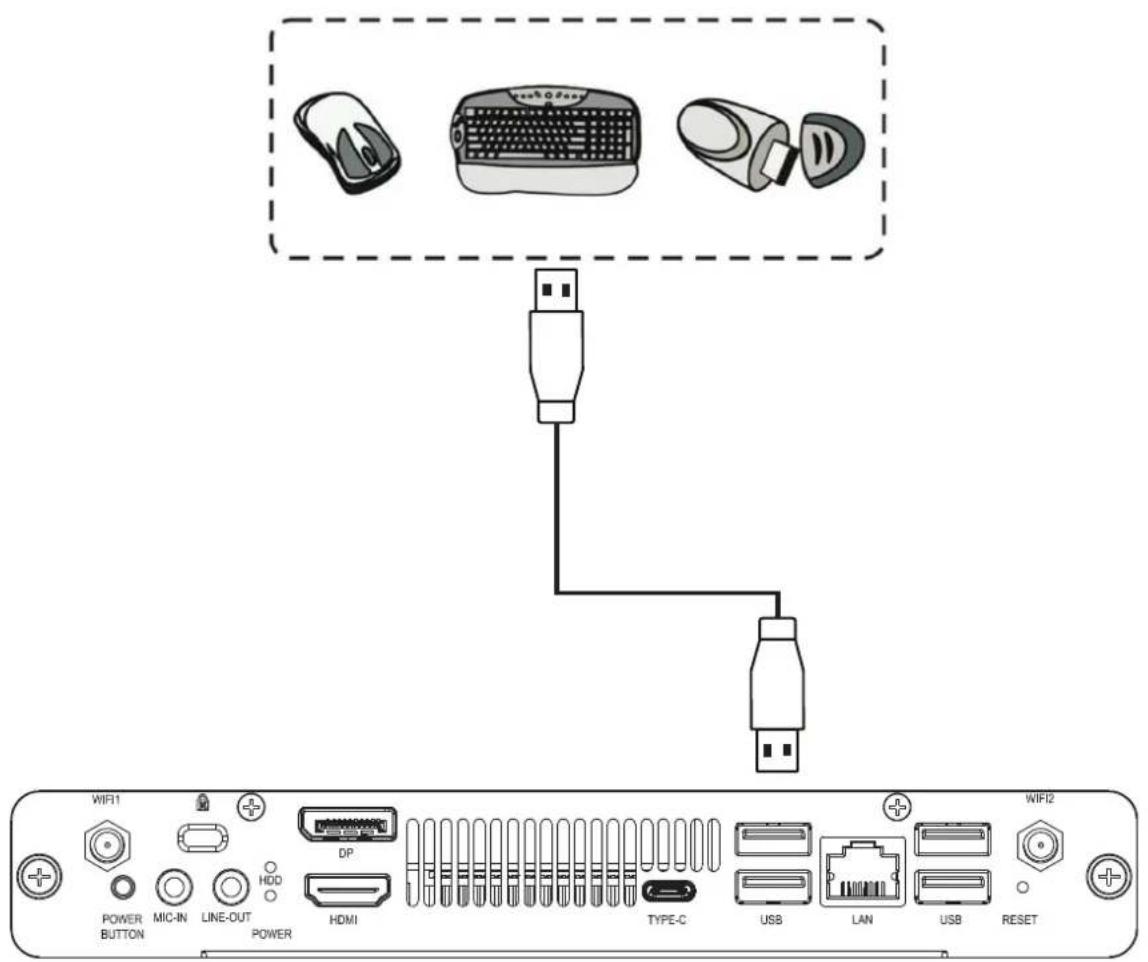

5. Branchement USB

Processeur Intel® Comet Lake-S
PCH H510 Q570
Graphique Graphique Intel® UHD intégré
RAM 2 x DDR4 SO-DIMM, 32 Go (Max)
Stockage 1 x SSD NVMe M.2 2280 PCIe
Ports E/S 1 x USB Type-C(USB 3.2 Gen1, données uniquement)3 x USB 2.0,1 x USB 3.2 Gen1		1 x USB Type-C(USB 3.2 Gen2 x 2, données uniquement)4 x USB 3.2 Gen2
Wi-Fi/Bluetooth	1 x M.2 2230 (avec module Intel® AX200 Wi-Fi 6 + Bluetooth 5.2)
Watchdog Assistance
vPro/AMT Non Oui
BIOS AMI UEFI BIOS
Alimentation Entrée CC +19 V à 3,42 A65 W (typique)
Utilisation de fonctionnement	-5 °C à +45 °C20 % HR ~ 80 % HR sans condensation
Condition de stockage	-20 °C à +70 °C10 % ~ 80 % HR sans condensation

Informations de conformité

Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil.

Déclaration de conformité FCC

Cet appareil est conforme à l'article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité.

Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 de la réglementation de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Modifier l'orientation ou la position de l'antenne de réception.
• Augmenter l'espace entre l'équipement et le récepteur.
• Brancher l'équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Avertissement : Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'utilisateur à employer l'appareil en question.

Déclaration de conformité ISED

Cet appareil contient un/des émetteur(s)/récepteur(s) exempt(s) de licence conforme(e) au(x) RSS(s) d'exemption de licence d'Innovation, Science and Economic Development Canada. Son utilisation est soumise aux deux conditions suivantes :

(1) Cet appareil ne peut pas causer d'interférences. (2) Cet appareil doit accepter toutes les interférences, y compris les interférences pouvant entraîner un fonctionnement non désiré de l'appareil.

Avertissement pour les dispositifs LE-LAN :

(1) Le dispositif permettant le fonctionnement dans la bande 5150-5250 MHz est uniquement destiné à une utilisation à l'intérieur afin de réduire le potentiel d'interférence nuisible aux systèmes mobiles par satellite à canal commun ; (2) le cas échéant, le(s) type(s) d'antenne(s), le(s) modèle(s) d'antenne(s) et le(s) angle(s) d'inclinaison dans le pire des cas nécessaires pour rester conforme à l'exigence de masque d'élévation e. i. r. p. stipulée dans la section 6.2.2.3 doivent être clairement indiqués.

Déclaration ISED relative à l'exposition aux radiations

Cet appareil est conforme aux limites d'exposition aux radiations RSS-102 de IC établies pour un environnement sans contrôle. Cet équipement doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.

CAN ICES-003(B) / NMB-003(B)

Contient ID FCC : GSS-VS18766

ID IC : 4280A-VS18766

Conformité à la ce pour les pays européens

Cet appareil est conforme à la directive CEM 2014/30/UE et à la directive basse tension 2014/35/UE ainsi qu'à la directive sur les équipements radio (RED) 2014/53/UE.

Les informations suivantes sont uniquement pour les pays de l'ue :

La marque ci-contre à droite est conforme à la directive 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). Elle indique l'obligation de NE PAS éliminer l'équipement comme un déchet municipal non trié, mais d'utiliser les systèmes de reprise et de collecte conformément à la législation locale. Dans tous les États membres de l'UE, le fonctionnement de la bande 5150-5350 MHz est limité à une utilisation à l'intérieur uniquement. Cet appareil doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.

Déclaration de conformité ROHS2

Ce produit a été conçu et fabriqué conformément à la directive 2011/65/UE du Parlement et du Conseil Européens concernant la restriction d'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (directive RoHS2) et est réputé respecter les valeurs de concentration maximale émises par le Comité européen d'adaptation technique (TAC), comme indiqué ci-dessous :

Substance Concentration maximale proposée Concentration réelle
Plomb (Pb) 0,1% < 0,1%
Mercure (Hg) 0,1% < 0,1%
Cadmium (Cd) 0,01% < 0,01%
Chrome hexavalent (Cr6+) 0,1% < 0,1%
Biphényles polybromés (PBB) 0,1% < 0,1%
Diphényléthers polybromés (PBDE) 0,1% < 0,1%
Phtalate de bis (2-éthylhéxyl) (DEHP) 0,1% < 0,1%
Phtalate de butyle benzyle (BBP) 0,1% < 0,1%
Phtalate de dibutyle (DBP) 0,1% < 0,1%
Phtalate de diisobutyl (DIBP) 0,1% < 0,1%

Certains composants des produits mentionnés ci-dessus sont exemptés de l'annexe III des directives ROHS2, comme indiqué ci-dessous :

• L'alliage de cuivre contenant jusqu'à 4% de plomb.
• Le plomb dans les soudures à haute température de fusion (c.-à-d. les alliages à base de plomb contenant 85% ou plus de plomb en poids).
• Les composants électriques et électroniques contenant du plomb dans un verre

ou une céramique autre que les céramiques diélectriques des condensateurs, par ex. les dispositifs piézoélectroniques, ou dans un composé à matrice de verre ou de céramique.

- Conducteur en céramique diélectrique dans les condensateurs pour une tension nominale de 125V CA ou 250V CC ou plus.

Déclaration de restriction sur les substances dangereuses (Inde). Ce produit est conforme à la « India E-waste Rule 2011 » et interdit l'utilisation du plomb, du mercure, du chrome hexavalent, des biphényles polybromés et des diphényléthers polybromés à des concentrations supérieures à 0,1% en poids et à 0,01% en poids pour le cadmium, à l'exception des exemptions définies dans l'annexe 2 de la règle.

Mise au rebut en fin de vie du produit

ViewSonic® respecte l'environnement et se consacre au travail et à la vie dans le respect de l'écologie. Merci de faire partie d'une informatique plus intelligente et plus écologique. Veuillez visiter le site Internet ViewSonic® pour plus d'informations.

http://www.viewsonic.com/company/green/recycle-program/

Pour de l'assistance technique ou un service sur les produits, consultez le tableau ci-dessous ou contactez votre revendeur.

REMARQUE : Vous aurez besoin du numéro de série du produit.
