Type de produit	Module informatique pour écrans ViewSonic
Dimensions (L x l x h)	246,1 x 263,4 x 32,2 mm
Poids	1,95 kg
Alimentation	100-240 V CA, 50/60 Hz, 95 W
Consommation électrique	95 W
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Altitude maximale	5000 m
Ports d'entrée/sortie	1 x DisplayPort, 1 x HDMI, 1 x LAN (RJ45), 2 x USB 2.0, 4 x USB 3.0, 1 x USB Type-C, 1 x Casque, 1 x Micro
Connectivité réseau	Ethernet 10/100/1000 Mbps, Wi-Fi intégré (antenne)
Fonctions principales	Module PC intégré pour affichage numérique, compatible avec écrans ViewSonic via DisplayPort/HDMI
Sécurité	Verrou antivol Kensington
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Informations générales	Marque ViewSonic, modèle VPC25W53P1. Conforme aux normes FCC, CE, RoHS, DEEE.

FOIRE AUX QUESTIONS - VPC25W53P1 VIEWSONIC

Comment installer le module VPC25W53P1 sur un écran ViewSonic ?

Fixez le module à l'arrière de l'écran compatible, puis connectez le câble DisplayPort ou HDMI. Branchez l'alimentation et allumez l'écran. Sélectionnez la source d'entrée correspondante (PC) via le menu de l'écran ou la télécommande.

Quels sont les ports disponibles sur le module ?

Le module dispose de : 1 DisplayPort, 1 HDMI, 1 port LAN RJ45, 2 ports USB 2.0, 4 ports USB 3.0, 1 USB Type-C, 1 prise casque et 1 entrée micro.

Comment connecter un clavier et une souris ?

Branchez votre clavier et souris sur les ports USB 2.0 ou USB 3.0 du module. Ils sont reconnus automatiquement.

Puis-je utiliser le Wi-Fi avec ce module ?

Oui, le module intègre une antenne Wi-Fi. Connectez l'antenne fournie au connecteur prévu à l'arrière du module.

Quelles sont les conditions de fonctionnement recommandées ?

Température : 0 °C à 45 °C, humidité : 10 % à 90 % sans condensation, altitude : jusqu'à 5000 m.

Comment réinitialiser le module en cas de problème ?

Utilisez un trombone ou un objet fin pour appuyer sur le bouton de réinitialisation (Reset) à l'arrière du module pendant quelques secondes.

Le module est-il compatible avec tous les écrans ViewSonic ?

Le module est conçu pour les écrans ViewSonic compatibles avec un emplacement pour module informatique. Vérifiez la compatibilité dans la documentation de votre écran.

Comment nettoyer le module ?

Débranchez l'alimentation, puis nettoyez la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou de liquides.

Quelle est la consommation électrique du module ?

La consommation maximale est de 95 W sous une alimentation 100-240 V CA.

Où trouver les informations de conformité réglementaire ?

Les informations de conformité (FCC, CE, RoHS, DEEE) se trouvent dans la notice d'utilisation, section 'Informations de conformité'.

MODE D'EMPLOI VPC25W53P1 VIEWSONIC

Modèle N° P/N Modèle N° P/N
VS18617 VPC25-W53-P1 VS18617 VPC25-W33-P1-1T
VS18617 VPC25-W53-P1-1T VS18617 VPC25-W53-P2
VS18617 VPC25-W33-P1 VS18617 VPC27-W55-P2

En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d'évolution technologique, d'innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous servira correctement.

Une fois de plus, merci d'avoir choisi ViewSonic®!

1. Interface

VPC-P1

VPC-P2

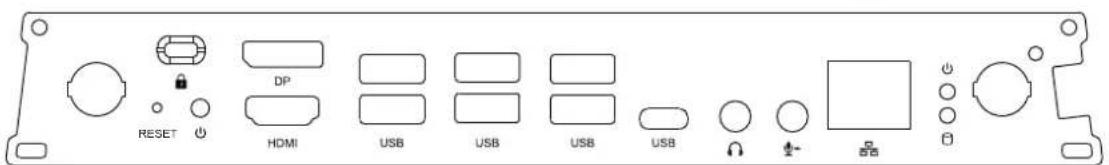

Élement Description
1 Interface antenna WIFI
2 Verrou antivol
3 Connecte l'écran à un connecteur DisplayPort
4 Interface USB 2.0

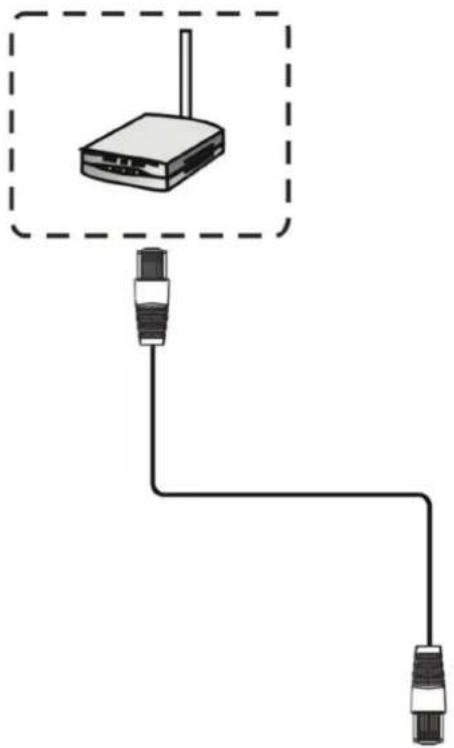

5	Interface de connexion Internet RJ45 standard (10M/100M/1G) (Ce port réseau est utilisé uniquement pour les PC)
6 Indicateur lumineux de fonctionnement
7 Réinitialiser
8 Marche/Arrêt
9 Connecté à un apparéil avec une fonction d'entrée HDMI
10 Interface USB 3.0
11 Interface USB type C
12 Connecte l' apparéil à un casque ou des haut-parleurs
13 Connecte un micro

2. Installation

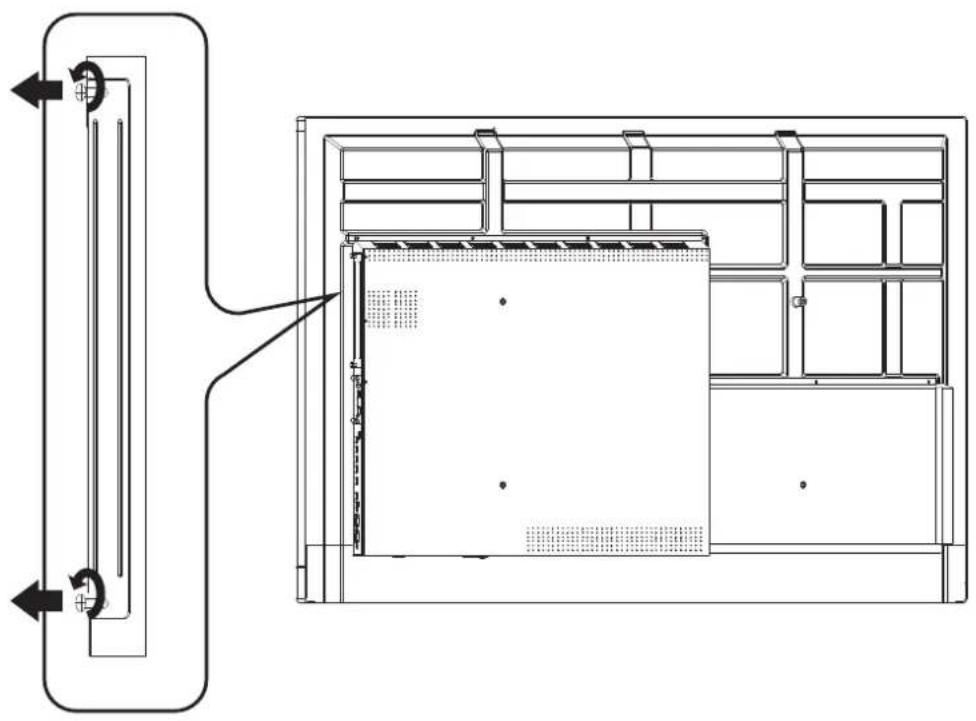

2-1

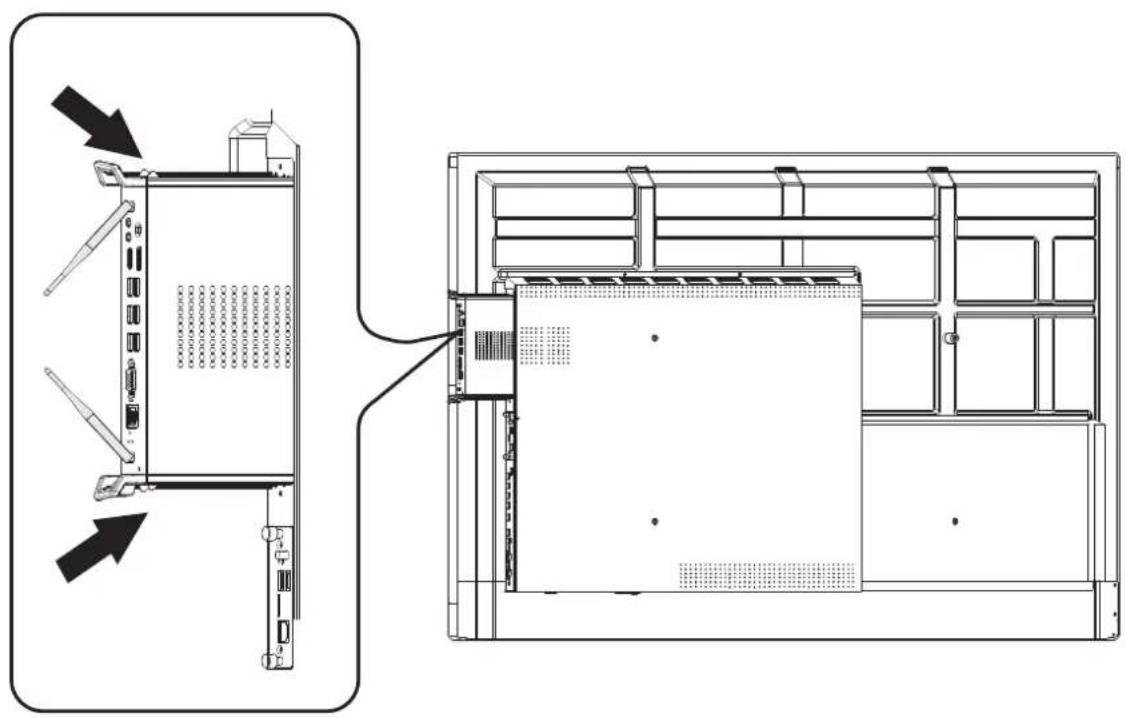

2-2

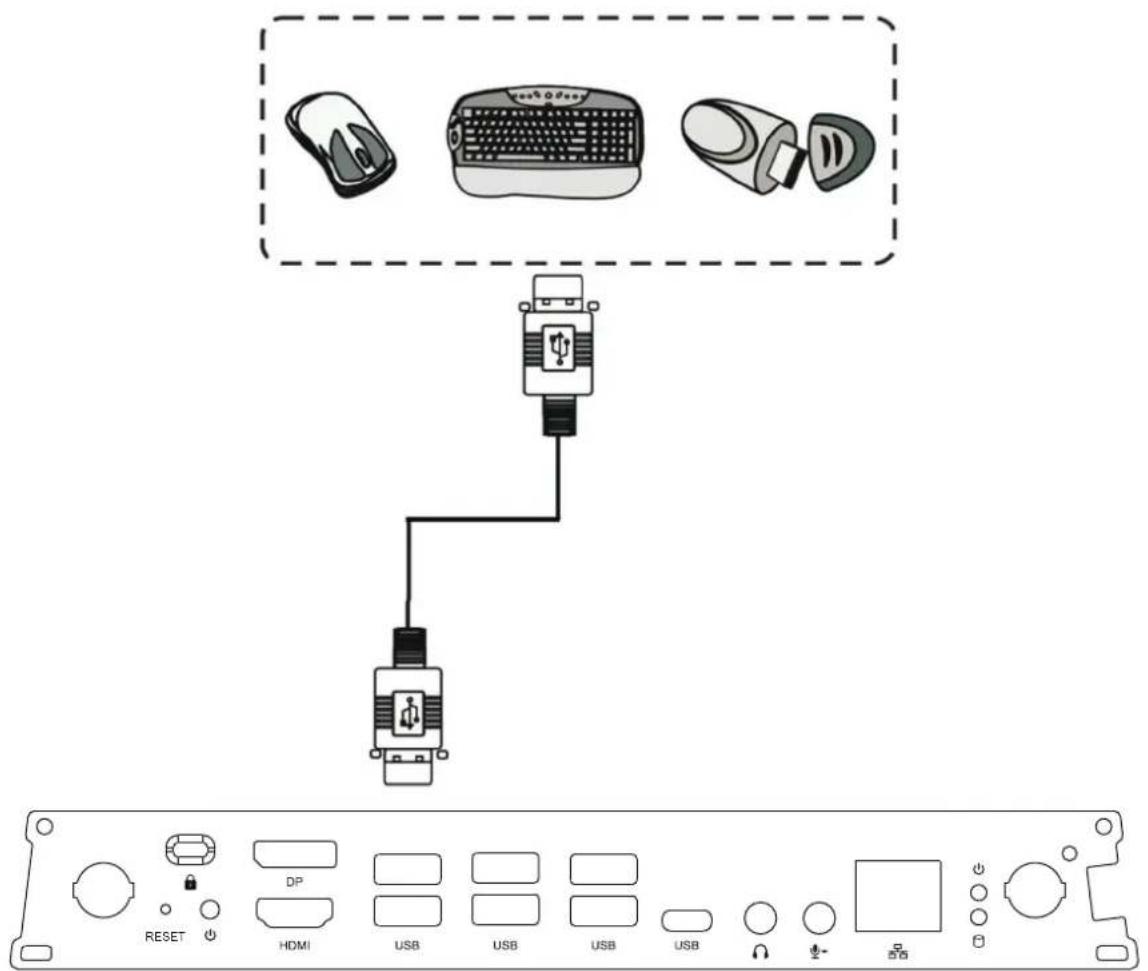

2-3

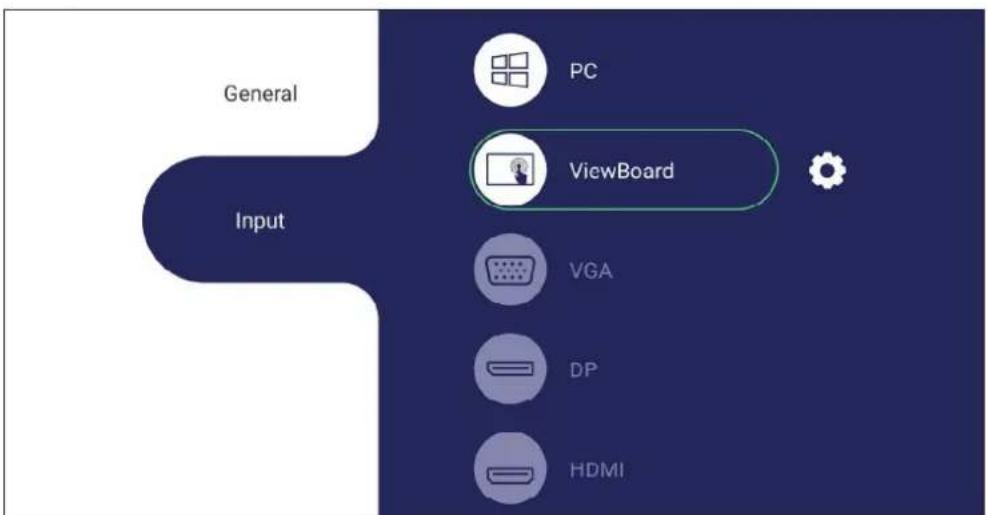

Pour sélectionner une source d'entrée :

1. Appuyez sur INPUT (ENTRÉE) sur la télécommande, ou appuyez sur le bouton sur le panneau frontal, ou appuyez sur l'icône de réglage sur la barre d'outils pour afficher le menu Input Settings (Paramétrage des entrées).
2. Appuyez sur △ / △ / △ / △ pour sélectionner PC.
3. Appuyez sur OK sur la télécommande ou appuyez sur la source d'entrée.
4. Appuyez sur sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

6. Spécifications

Ports ES 1 x Display Port		1 x HDMI 1 x LAN 2 x USB 2.0 (5V/0.5A) 4 x USB 3.0 (5V/0.9A) 1 x USB type C 1 x Casque 1 x Micro
Alimentation 100 V-240 V CA 50/60 HZ
Conditions de fonctionnement	Température	32 °F à 113 °F (0 °C à 45 °C)
	Humidité	10 % ~ 90 % sans condensation
	Altitude	0 mène à +5000 mètres au-dessus du niveau de la mer
Conditions de stockage	Température	-4 °F à 140 °F (-20 °C à 60 °C)
	Humidité	10 % ~ 90 % sans condensation
	Altitude	0 mène à +5000 mètres au-dessus du niveau de la mer
Dimensions Physiques (mm) 246,1 x 263,4 x 32,2
Poids Physique (kg) 1,95
Consommation électrique 95W
Gamage de fréquences et puissance de sortie (Max.)		2402 à 2480 MHz (BT) 2,0 dBm 2402 à 2480 MHz(LE) 3,73 dBm 2412 à 2472 MHz 17,41 dBm 5150 à 5250 MHz 18,94 dBm 5250 à 5350 MHz 18,94 dBm 5470 à 5725 MHz 18,94 dBm

Informations de conformité

Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil.

Déclaration de conformité FCC

Cet appareil est conforme à l'article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité. Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 de la règlementation de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produisent pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Modifier l'orientation ou la position de l'antenne de réception.
• Augmenter l'espace entre l'équipement et le récepteur.
• Brancher l'équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Avertissement : Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'utilisateur à employer l'appareil en question.

CANICES-003(B)/NMB-003(B)

Contient FCC ID: PD9AX200NG / PD9AX201NG / PD9AX210NG

IC ID: 1000M-AX200NG / 1000M-AX201NG / 1000M-AX210NG

*Choisissez une des trois options

Conformité à la ce pour les pays européens

Cet appareil est conforme à la directive CEM 2014/30/UE et à la directive basse tension 2014/35/UE ainsi qu'à la directive sur les équipements radio (RED) 2014/53/UE.

Les informations suivantes sont uniquement pour les pays de l'ue :

La marque ci-contre à droite est conforme à la directive 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). Elle indique l'obligation de NE PAS éliminer l'équipement comme un déchet municipal non trié, mais d'utiliser les systèmes de reprise et de collecte conformément à la législation locale. Dans tous les États membres de l'UE, le fonctionnement de la bande 5150-5350 MHz est limité à une utilisation à l'intérieur uniquement. Cet appareil doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.

Déclaration de conformité ROHS2

Ce produit a été conçu et fabriqué conformément à la directive 2011/65/UE du Parlement et du Conseil Européens concernant la restriction d'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (directive RoHS2) et est réputé respecter les valeurs de concentration maximale émises par le Comité européen d'adaptation technique (TAC), comme indiqué ci-dessous :

Substance Concentration maximale proposée Concentration réelle
Plomb (Pb) 0,1% < 0,1%
Mercure (Hg) 0,1% < 0,1%
Cadmium (Cd) 0,01% < 0,01%
Chrome hexavalent (Cr6+) 0,1% < 0,1%
Biphényles polybromés (PBB) 0,1% < 0,1%	%
Diphényléthers polybromés (PBDE) 0,1% < 0,1%
Phtalate de bis (2-éthylhexyl) (DEHP) 0,1% < 0,1%
Phtalate de butyle benzyle (BBP) 0,1% < 0,1%
Phtalate de dibutyle (DBP) 0,1% < 0,1%
Phtalate de diisobutyl (DIBP) 0,1% < 0,1%

Certains composants des produits mentionnés ci-dessus sont exemplifiés de l'annexe III des directives ROHS2, comme indiqué ci-dessous :

L'alliage de cuivre contenant jusqu'à 4% de plomb. - Le plomb dans les soudures à haute température de fusion (c. a-d. les alliages à base de plomb contenant 85% ou plus de plomb en poids).

• Les composants électriques et électroniques contenant du plomb dans un verre ou une céramique autres que les céramiques dielectriques des condensateurs, par ex. les dispositifs piezoélectroniques, ou dans un composé à matrice de verre ou de céramique.
• Conducteur en céramique dielectrique dans les condensateurs pour une tension nominale de 125V CA ou 250V CC ou plus.

Déclaration de restriction sur les substances dangereuses (Inde). Ce produit est conforme à la « India E-waste Rule 2011 » et interdit l'utilisation du plomb, du mercure, du chrome hexavalent, des biphenyles polybromés et des diphényléthers polybromés à des concentrations supérieures à 0,1% en poids et à 0,01% en poids pour le cadmium, à l'exception des exemptions définies dans l'annexe 2 de la règle.

Mise au rebut en fin de vie du produit

ViewSonic® respecte l'environnement et se consacre au travail et à la vie dans le respect de l'écologie. Merci de faire partie d'une informatique plus intelligente et plus écologique. Veuillez visiter le site Internet ViewSonic® pour plus d'informations.

Pour de l'assistance technique ou un service sur les produits, consultez le tableau ci-dessous ou contactez votre revendeur.

REMARQUE: Vous aurez besoin du numéro de série du produit.
