VPC25W53O21B - Ordinateur VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini PC / Ordinateur de bureau compact
Marque	ViewSonic
Modèle	VPC25W53O21B
Processeur	Intel Comet Lake-S (socket LGA1200)
Chipset	Intel H510 / Q570
Graphique	Intel UHD Graphique intégré
Mémoire RAM	2 x SO-DIMM DDR4, extensible jusqu'à 32 Go
Stockage	1 x SSD NVMe M.2 2280 (interface PCIe)
Connectique USB	1 x USB Type-C (Gen1), 1 x USB Type-C (Gen2x2), 3 x USB 2.0, 1 x USB 3.2 Gen1, 4 x USB 3.2 Gen2
Sortie vidéo	1 x HDMI, 1 x DP
Audio	Entrée micro (MIC-IN), sortie ligne (LINE-OUT)
Réseau	1 x port LAN (RJ45)
Sans fil	Wi-Fi 6 Intel® AX200 + Bluetooth 5.2
Alimentation	Entrée CC 19V 3,42A, puissance typique 65 W
Température fonctionnement	-5 °C à +45 °C
Humidité fonctionnement	20 % à 80 % HR sans condensation
Température stockage	-20 °C à +70 °C
Humidité stockage	10 % à 80 % HR sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité et conformité	FCC, CE, RoHS, DEEE, certifications réglementaires
Pièces détachées et réparabilité	RAM et SSD accessibles. Pour autres pièces, contacter le SAV ViewSonic.
Informations générales	Notice d'utilisation téléchargeable au format PDF.

FOIRE AUX QUESTIONS - VPC25W53O21B VIEWSONIC

Comment allumer l'ordinateur ?

Appuyez sur le bouton Power situé sur le panneau avant.

Comment sélectionner la source d'entrée ?

Utilisez la touche INPUT de la télécommande ou du panneau avant, puis naviguez avec les flèches pour choisir PC, VGA, DP ou HDMI.

Quels ports USB sont disponibles ?

L'ordinateur dispose de plusieurs ports : 1 USB Type-C (Gen1), 1 USB Type-C (Gen2x2), 3 USB 2.0, 1 USB 3.2 Gen1 et 4 USB 3.2 Gen2.

Puis-je ajouter de la RAM ?

Oui, la mémoire est extensible jusqu'à 32 Go via deux slots SO-DIMM DDR4.

Comment nettoyer l'ordinateur ?

Utilisez un chiffon doux et sec. Évitez tout produit liquide ou abrasif.

Quel type d'alimentation est requis ?

L'alimentation nécessite une entrée CC 19V 3,42A, avec une puissance typique de 65 W.

L'ordinateur est-il équipé du Wi-Fi ?

Oui, il intègre un module Intel® AX200 compatible Wi-Fi 6 et Bluetooth 5.2.

Quelles sont les conditions de fonctionnement recommandées ?

Température entre -5 °C et +45 °C, humidité relative de 20 % à 80 % sans condensation.

Le produit est-il conforme aux normes de sécurité ?

Oui, il est certifié FCC, CE, RoHS et respecte la directive DEEE.

Où trouver des pièces de rechange ou une assistance ?

Contactez le service client ViewSonic ou consultez le site officiel pour obtenir des pièces détachées et de l'aide.

MODE D'EMPLOI VPC25W53O21B VIEWSONIC

Guide de démarrage rapide

Modèle N° P/N Modèle N° P/N
VS18766 VPC2C-W33-O1-1B VS18766 VPC27-W53-O1-1B
VS18766 VPC25-W33-O1-1B VS18766 VPC27-W55-O2-1B
VS18766 VPC25-W53-O1-1B VS18766 VPC25-$33-O1-1B
VS18766 VPC25-W53-O2-1B

En tant que leader mondial de solutions visuelles, ViewSonic® se consacre à dépasser les attentes du monde en matière d'évolution technologique, d'innovation et de simplicité. Chez ViewSonic®, nous pensons que nos produits peuvent avoir un impact positif dans le monde et nous sommes convaincus que le produit ViewSonic® que vous avez choisi vous servira correctement.

Une fois de plus, merci d'avoir choisi ViewSonic® !

1. Interface

Élé-ment	Description
1 BOUTON POWER (ALIMENTATION)
2 MIC-IN (ENTRÉE MICROPHONE)
3 LINE-OUT (SORTIE LIGNE)
4 HDMI
5 TYPE-C
6 USB 2.0
7 LAN
8 USB 3.2
9 RESET(REINITIALISER)
10 LED HDD/POWER (DISQUE DUR/ALIMENTATION)
11 DP

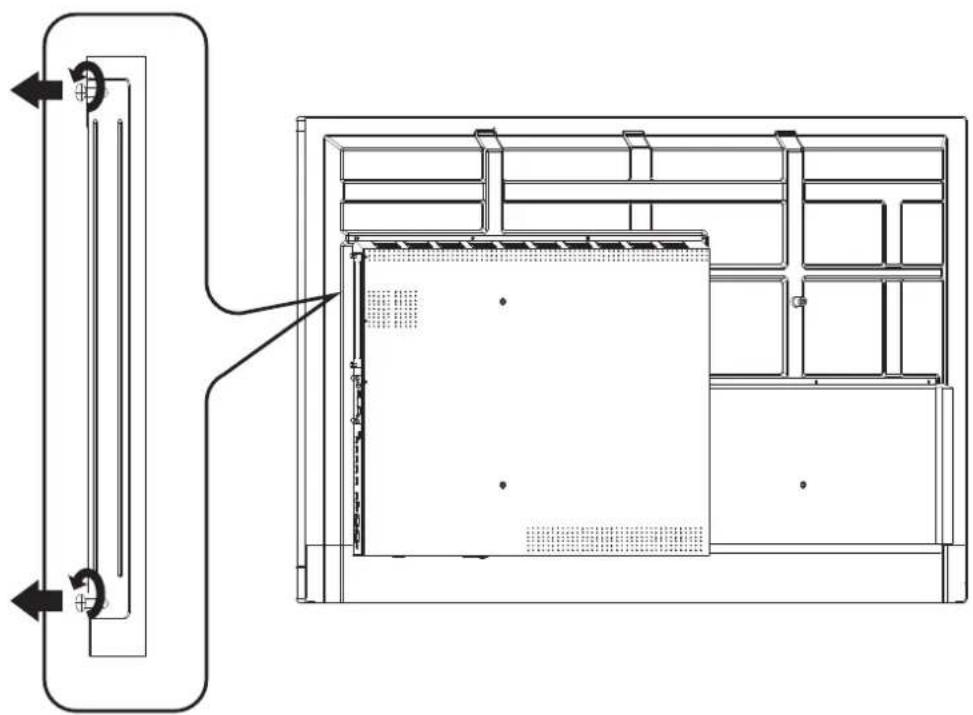

2. Installation

2-1

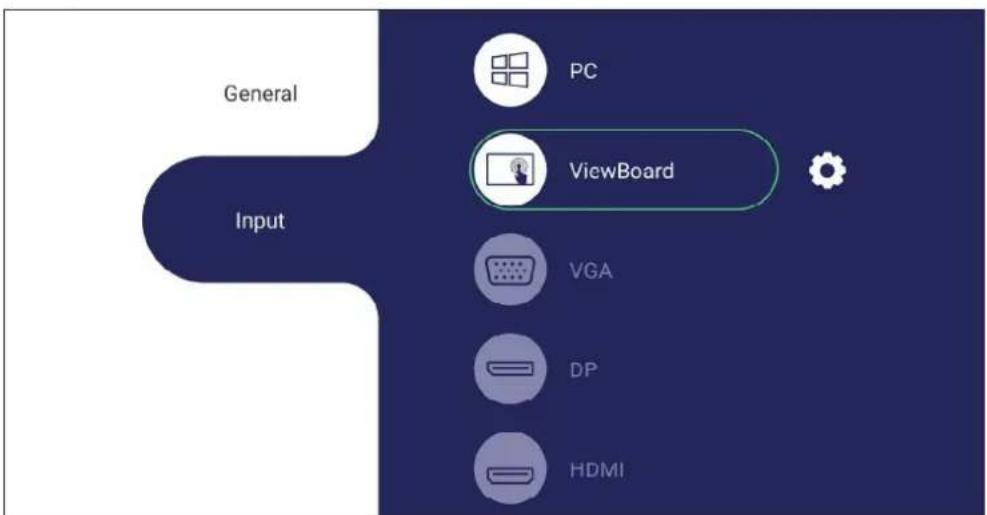

4. Sélection de l'entrée

Pour sélectionner une source d'entrée :

1. Appuyez sur INPUT (ENTRÉE) sur la télécommande, ou appuyez sur le bouton sur le panneau frontal, ou appuyez sur l'icône de réglage sur la barre d'outils pour afficher le menu Input Settings (Paramétrage des entrées).
2. Appuyez sur ▼ / ▲ / ◀ / ▶ pour sélectionner PC.
3. Appuyez sur OK sur la télécommande ou appuyez sur la source d'entrée.
4. Appuyez sur ↩ sur la télécommande ou touchez une zone vide à l'extérieur du menu pour quitter.

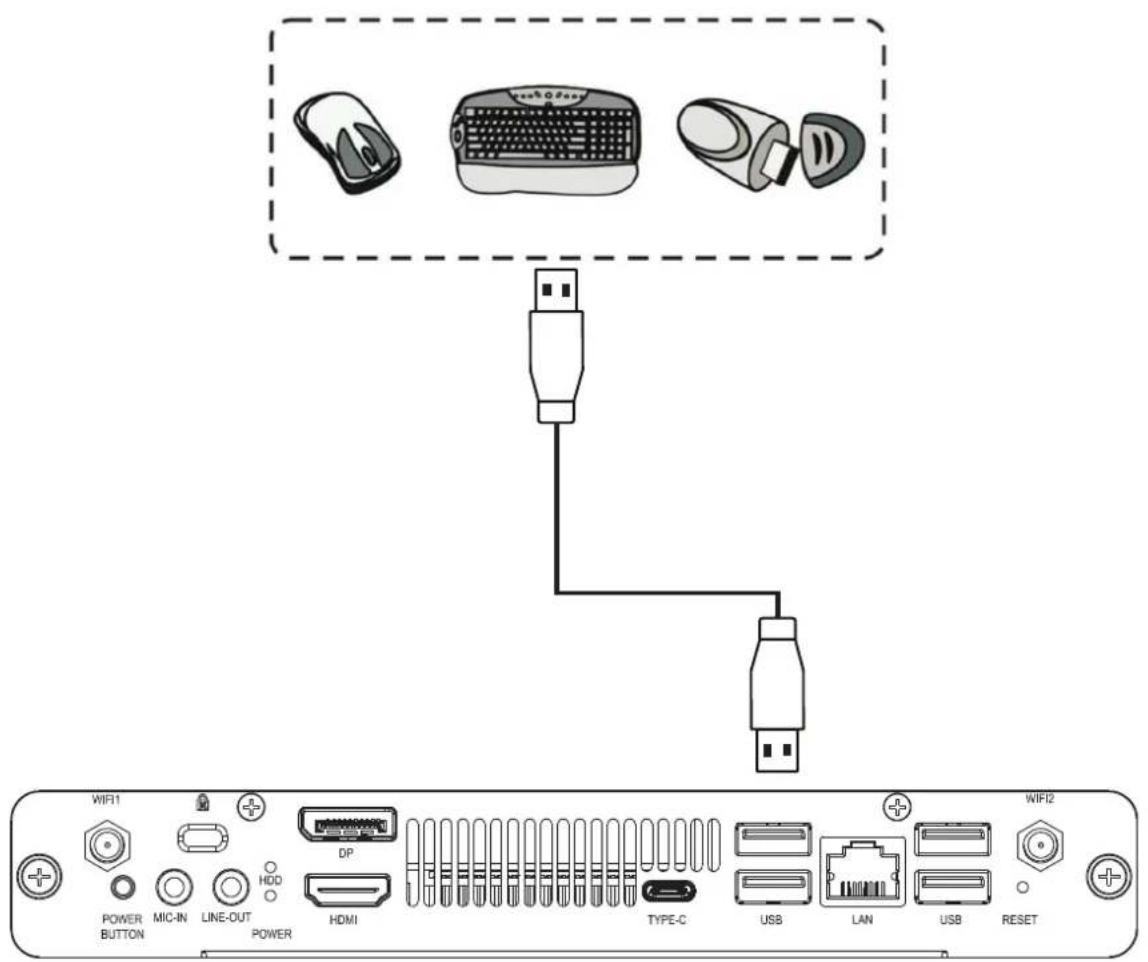

5. Branchement USB

Processeur Intel® Comet Lake-S
PCH H510 Q570
Graphique Graphique Intel® UHD intégré
RAM 2 x DDR4 SO-DIMM, 32 Go (Max)
Stockage 1 x SSD NVMe M.2 2280 PCIe
Ports E/S 1 x USB Type-C(USB 3.2 Gen1, données uniquement)3 x USB 2.0,1 x USB 3.2 Gen1		1 x USB Type-C(USB 3.2 Gen2 x 2, données uniquement)4 x USB 3.2 Gen2
Wi-Fi/Bluetooth	1 x M.2 2230 (avec module Intel® AX200 Wi-Fi 6 + Bluetooth 5.2)
Watchdog Assistance
vPro/AMT Non Oui
BIOS AMI UEFI BIOS
Alimentation Entrée CC +19 V à 3,42 A65 W (typique)
Utilisation de fonctionnement	-5 °C à +45 °C20 % HR ~ 80 % HR sans condensation
Condition de stockage	-20 °C à +70 °C10 % ~ 80 % HR sans condensation

Informations de conformité

Cette section aborde toutes les exigences et déclarations relatives aux réglementations. Les applications correspondantes confirmées doivent correspondre aux étiquettes de la plaque signalétique et aux marquages associés sur l'appareil.

Déclaration de conformité FCC

Cet appareil est conforme à l'article 15 des Règlements FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences pouvant causer un fonctionnement non souhaité.

Cet équipement a été testé et déclaré conforme aux limites pour un appareil numérique de classe B, conformément à la section 15 de la réglementation de la FCC. Ces limitations sont stipulées aux fins de garantir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet équipement génère, utilise et peut émettre des radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, nous ne pouvons garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil cause des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez facilement observer en éteignant et en rallumant l'appareil, nous vous encourageons à prendre une ou plusieurs des mesures correctives suivantes :

• Modifier l'orientation ou la position de l'antenne de réception.
• Augmenter l'espace entre l'équipement et le récepteur.
• Brancher l'équipement sur une autre prise ou un autre circuit que celle/celui sur laquelle/lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Avertissement : Tout changement ou modification non expressément approuvé par les autorités responsables de la conformité peut révoquer le droit de l'utilisateur à employer l'appareil en question.

Déclaration de conformité ISED

Cet appareil contient un/des émetteur(s)/récepteur(s) exempt(s) de licence conforme(e) au(x) RSS(s) d'exemption de licence d'Innovation, Science and Economic Development Canada. Son utilisation est soumise aux deux conditions suivantes :

(1) Cet appareil ne peut pas causer d'interférences. (2) Cet appareil doit accepter toutes les interférences, y compris les interférences pouvant entraîner un fonctionnement non désiré de l'appareil.

Avertissement pour les dispositifs LE-LAN :

(1) Le dispositif permettant le fonctionnement dans la bande 5150-5250 MHz est uniquement destiné à une utilisation à l'intérieur afin de réduire le potentiel d'interférence nuisible aux systèmes mobiles par satellite à canal commun ; (2) le cas échéant, le(s) type(s) d'antenne(s), le(s) modèle(s) d'antenne(s) et le(s) angle(s) d'inclinaison dans le pire des cas nécessaires pour rester conforme à l'exigence de masque d'élévation e. i. r. p. stipulée dans la section 6.2.2.3 doivent être clairement indiqués.

Déclaration ISED relative à l'exposition aux radiations

Cet appareil est conforme aux limites d'exposition aux radiations RSS-102 de IC établies pour un environnement sans contrôle. Cet équipement doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.

CAN ICES-003(B) / NMB-003(B)

Contient ID FCC : GSS-VS18766

ID IC : 4280A-VS18766

Conformité à la ce pour les pays européens

Cet appareil est conforme à la directive CEM 2014/30/UE et à la directive basse tension 2014/35/UE ainsi qu'à la directive sur les équipements radio (RED) 2014/53/UE.

Les informations suivantes sont uniquement pour les pays de l'ue :

La marque ci-contre à droite est conforme à la directive 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE). Elle indique l'obligation de NE PAS éliminer l'équipement comme un déchet municipal non trié, mais d'utiliser les systèmes de reprise et de collecte conformément à la législation locale. Dans tous les États membres de l'UE, le fonctionnement de la bande 5150-5350 MHz est limité à une utilisation à l'intérieur uniquement. Cet appareil doit être installé et utilisé en maintenant une distance minimale de 20 centimètres entre le radiateur et votre corps.

Déclaration de conformité ROHS2

Ce produit a été conçu et fabriqué conformément à la directive 2011/65/UE du Parlement et du Conseil Européens concernant la restriction d'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (directive RoHS2) et est réputé respecter les valeurs de concentration maximale émises par le Comité européen d'adaptation technique (TAC), comme indiqué ci-dessous :

Substance Concentration maximale proposée Concentration réelle
Plomb (Pb) 0,1% < 0,1%
Mercure (Hg) 0,1% < 0,1%
Cadmium (Cd) 0,01% < 0,01%
Chrome hexavalent (Cr6+) 0,1% < 0,1%
Biphényles polybromés (PBB) 0,1% < 0,1%
Diphényléthers polybromés (PBDE) 0,1% < 0,1%
Phtalate de bis (2-éthylhéxyl) (DEHP) 0,1% < 0,1%
Phtalate de butyle benzyle (BBP) 0,1% < 0,1%
Phtalate de dibutyle (DBP) 0,1% < 0,1%
Phtalate de diisobutyl (DIBP)	0,1% < 0,1%

Certains composants des produits mentionnés ci-dessus sont exemptés de l'annexe III des directives ROHS2, comme indiqué ci-dessous :

• L'alliage de cuivre contenant jusqu'à 4% de plomb. - Le plomb dans les soudures à haute température de fusion (c.-à-d. les alliages à base de plomb contenant 85% ou plus de plomb en poids). - Les composants électriques et électroniques contenant du plomb dans un verre ou une céramique autres que les céramiques diélectriques des condensateurs, par ex. les dispositifs piézoélectroniques, ou dans un composé à matrice de verre ou de céramique. - Conducteur en céramique diélectrique dans les condensateurs pour une tension nominale de 125V CA ou 250V CC ou plus.

Déclaration de restriction sur les substances dangereuses (Inde). Ce produit est conforme à la « India E-waste Rule 2011 » et interdit l'utilisation du plomb, du mercure, du chrome hexavalent, des biphényles polybromés et des diphényléthers polybromés à des concentrations supérieures à 0,1% en poids et à 0,01% en poids pour le cadmium, à l'exception des exemptions définies dans l'annexe 2 de la règle.

Mise au rebut en fin de vie du produit

ViewSonic® respecte l'environnement et se consacre au travail et à la vie dans le respect de l'écologie. Merci de faire partie d'une informatique plus intelligente et plus écologique. Veuillez visiter le site Internet ViewSonic® pour plus d'informations.
