CSHANDLEKIT - Accessoire pour station de charge Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type d'accessoire	Kit de roulettes et poignée pour station de chargement
Marque	Tripp Lite
Modèle	CSHANDLEKIT
Utilisation prévue	Stations de chargement pour tablette et Chromebook
Contenu du kit	2 roulettes orientables/verrouillables, 2 roulettes orientables, poignée avec supports, vis M5 et M6, gestion des cordons
Compatibilité vis	M5 ou M6 selon le modèle de station
Nombre de roulettes verrouillables	2 (à installer à l'arrière)
Installation	Montée au bas de la station de charge, tous appareils électroniques retirés au préalable
Précautions de sécurité	Ne pas pousser sur les panneaux latéraux ; toujours pousser par derrière ; ne pas tirer ; pente max 12%
Espace recommandé pour gestion cordons	Laisser au moins 5 mm entre la gestion des cordons et la tête de vis
Matériel inclus (vis)	M5 (x8 pour roulettes, x4 pour poignée), M6 (x8 pour roulettes, x4 pour poignée)
Entretien	Vérifier périodiquement le serrage des vis et l'état des roulettes
Réparabilité	Pièces détachées disponibles via Tripp Lite

FOIRE AUX QUESTIONS - CSHANDLEKIT Tripp Lite

Quels types de vis sont fournies avec le kit CSHANDLEKIT ?

Le kit inclut des vis M5 et M6 en quantités suffisantes : M5 (x8 pour roulettes, x4 pour poignée), M6 (x8 pour roulettes, x4 pour poignée). Utilisez les vis adaptées aux trous de votre station.

Comment installer les roulettes verrouillables ?

Montez les supports de roulettes verrouillables à l'arrière de la station de charge. Utilisez les vis appropriées (M5 ou M6) pour fixer solidement.

Quelle est la pente maximale recommandée pour déplacer la station ?

Ne dépassez pas une pente de 12% (environ 7 degrés) lors du déplacement sur roulettes. Les rampes plus raides augmentent le risque de basculement.

Puis-je installer les roulettes sans retirer les appareils électroniques ?

Non. Retirez tous les appareils électroniques de l'armoire avant l'installation pour éviter les dommages et les blessures.

Comment fixer la poignée sur la station ?

Fixez d'abord un support de poignée avec la visserie fournie, puis glissez la barre dans le support. Ensuite, glissez le second support sur l'extrémité libre de la barre et fixez-le à l'appareil.

À quoi sert la gestion des cordons incluse ?

La gestion des cordons permet d'organiser les câbles à l'arrière de la station de charge. Laissez au moins 5 mm d'espace entre la pièce et la tête de vis pour une fixation correcte.

Que faire si les trous de ma station ne correspondent pas aux vis ?

Le kit est conçu pour s'adapter à la plupart des stations Tripp Lite avec des trous M5 ou M6. Sélectionnez le jeu de vis correspondant. Si aucun ne convient, contactez le support Tripp Lite.

Puis-je utiliser ce kit sur une autre marque de station de charge ?

Le kit est optimisé pour les stations Tripp Lite, mais il peut être compatible avec d'autres marques si l'espacement et le diamètre des trous correspondent. Vérifiez les dimensions avant l'achat.

Comment entretenir les roulettes et la poignée ?

Vérifiez régulièrement le serrage des vis et l'état des roulettes. Nettoyez les saletés et lubrifiez les roulements si nécessaire pour assurer un mouvement fluide.

Où trouver des pièces de rechange pour le CSHANDLEKIT ?

Contactez Tripp Lite ou un revendeur agréé. Les pièces comme les roulettes et les poignées peuvent être commandées séparément.

MODE D'EMPLOI CSHANDLEKIT Tripp Lite

Roulette et poignée pour stations de chargement pour tablette/chromebook™

English p.1 • Español p.3 • Русский p.7

Liste des pièces

Ne pas tenter de monter les roulettes avec de l'équipement à l'intérieur de l'armoire de la station de chargement. Retirer tous les appareils électroniques de l'armoire de la station de chargement avant d'installer les roulettes. Le non-respect de cet avertissement pourrait causer des dommages à la station de chargement et à l'équipement ou des blessures corporelles.

• Ne pas déplacer la station de chargement en poussant sur ses panneaux latéraux. Le fait de pousser sur les panneaux latéraux crée un risque de basculement.
• Si la station de chargement est déplacée sur ses roulettes, toujours la pousser par derrière ; ne jamais la tirer vers soi.
• Une station de chargement déplacée sur ses roulettes peut causer des blessures corporelles et des pertes matérielles sans supervision adéquate. Si la station de chargement doit être roulée vers le bas d'une rampe, procéder avec la plus grande prudence. Ne pas tenter d'utiliser des rampes qui ont une pente supérieure à 12 %.

TRIPP·LITE

Copyright 2015 Tripp Lite. Tous droits réservés.

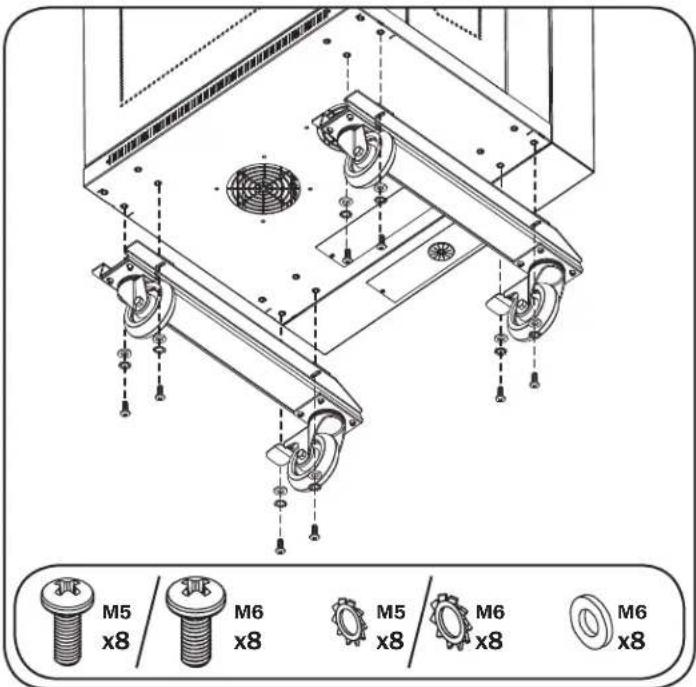

Installation des roulettes

Le CSHANDLEKIT comporte deux roulettes orientables/verrouillables et deux roulettes uniquement orientables. Pour une sécurité optimale, monter les supports de roulettes de façon à ce que les roulettes verrouillables soient situées à l'arrière de la station de chargement.

Remarque : La taille des trous peut varier selon le modèle de station de charge. Veuillez utiliser le matériel de montage approprié (M5 ou M6) pour fixer les roulettes à la station de charge.

M5 x8 M6 x8 M5 x8 M6 x8 M6 x8

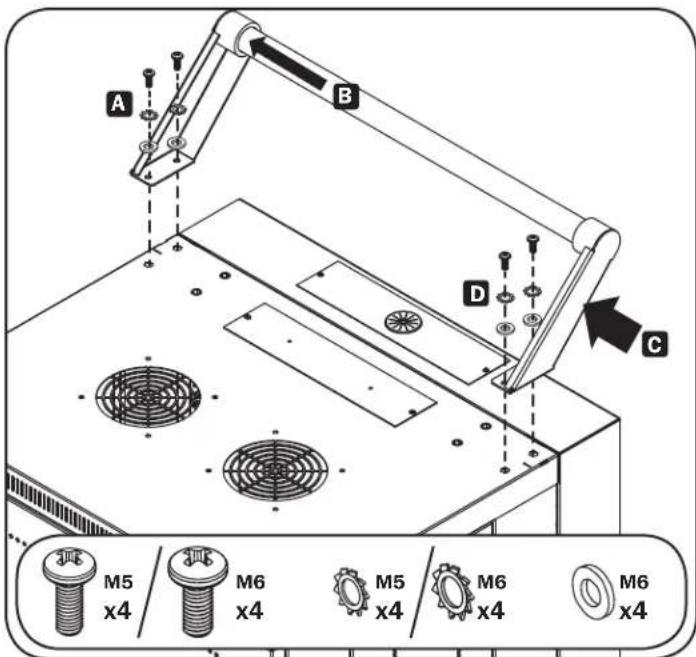

Installation de la poignée

Fixer un support de poignée sur l'appareil avec la quincaillerie incluse A. Glisser ensuite la barre de la poignée dans le support installé B. Terminer l'installation en glissant le support de la seconde poignée dans l'extrémité libre de la barre de la poignée C et le fixer à l'appareil avec la quincaillerie incluse D.

Remarque : La taille des trous peut varier selon le modèle de station de charge. Veuillez utiliser le matériel de montage approprié (M5 ou M6) pour fixer les supports de la poignée à la station de charge.

A B C D M5 x4 M6 x4 M5 x4 M6 x4 M6 x4

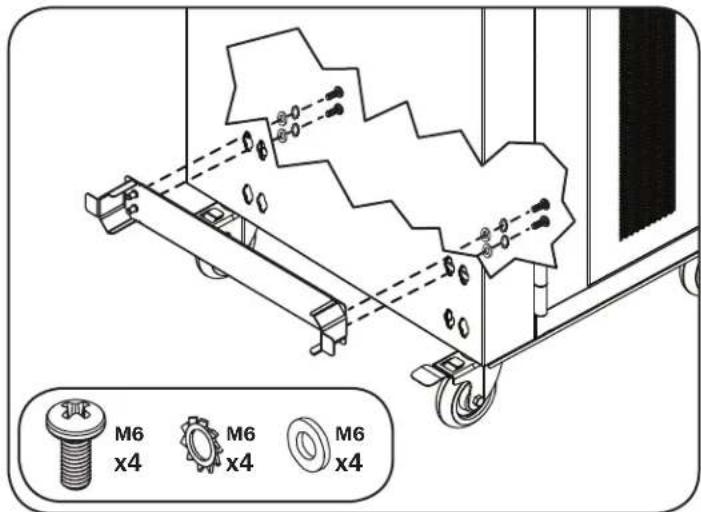

Installation de la gestion des cordons

Remarque : Laisser un espace d'au moins 5 mm entre la gestion des cordons et la tête de vis. Ne pas serrer complètement les vis avant que la gestion des cordons soit solidement fixée dans les trous de montage situés en haut ou en bas de la porte arrière de la station de chargement.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

TRIPP·LITE
