Marque	Tripp Lite
Modèle	CSC36DM
Type de produit	Accessoire pour station de charge
Catégorie	Kit adaptateur de support d'écran
Compatibilité	Chariots de station de charge CA pour 36 appareils (modèle CSC36AC)
Normes VESA supportées	200x200, 300x300, 400x200, 400x400, 600x400, 800x400 mm
Matériau	Acier et plastique
Réglage en hauteur	Oui, hauteur de plaque d'écran ajustable
Réglage d'inclinaison	Oui, via boutons sur les supports d'adaptateur
Gestion des câbles	Points de fixation pour attaches de câbles (non incluses)
Installation	Nécessite une assistance, visserie hexagonale incluse
Entretien	Vérification de sécurité tous les 3 mois
Support client	www.triplite.com/support
Pièces incluses	Vis hexagonales, écrous, entretoises, supports verticaux, plaque d'écran, tubes stabilisateurs
Pays d'origine	Non spécifié
Garantie	Non spécifiée, contacter le support

FOIRE AUX QUESTIONS - CSC36DM Tripp Lite

Quels chariots sont compatibles avec l'adaptateur CSC36DM ?

Le CSC36DM est conçu pour les chariots de station de charge Tripp Lite pour 36 appareils, comme le modèle CSC36AC. Il peut être installé sur des chariots existants ou neufs.

Quelles tailles d'écran puis-je monter avec ce support ?

Le support est compatible avec les normes VESA suivantes : 200x200, 300x300, 400x200, 400x400, 600x400 et 800x400 mm. Il peut donc accueillir des écrans de différentes tailles, du petit au grand format.

Faut-il percer des trous dans le chariot pour installer l'adaptateur ?

Non, l'installation utilise les trous de montage existants sur le chariot. Il suffit de retirer les roulettes, d'installer les tubes stabilisateurs, puis de fixer les supports verticaux à l'aide des vis fournies.

L'écran peut-il pivoter ou s'incliner ?

Oui, l'inclinaison est réglable grâce aux boutons situés sur les côtés des supports d'adaptateur. Il suffit de desserrer les boutons, d'ajuster l'angle, puis de les resserrer. Le support ne permet pas un pivotement latéral.

Comment gérer les câbles de l'écran ?

Des points de fixation pour attaches de câbles sont présents à l'arrière des supports verticaux. Il est recommandé d'utiliser des attaches (non fournies) pour organiser et fixer les câbles afin d'éviter tout désordre ou risque d'accrochage.

L'installation nécessite-t-elle des outils spécifiques ?

Une clé hexagonale est fournie dans le kit. Vous aurez également besoin d'un tournevis ou d'une clé pour les vis de l'écran (selon les fixations). Il est conseillé d'être deux personnes pour manipuler l'écran et le chariot en toute sécurité.

Puis-je installer l'adaptateur seul ?

Il est fortement recommandé d'avoir un assistant pour retourner le chariot et manipuler l'écran lourd. L'étape de retournement du chariot sur le côté ou sur le dos nécessite deux personnes pour éviter les dommages et les blessures.

Quel entretien est nécessaire pour le support ?

Il est recommandé de vérifier tous les trois mois que toutes les fixations sont serrées et que le support est en bon état. Si des vis sont desserrées, resserrez-les. En cas de dommage, contactez le support Tripp Lite.

Où puis-je trouver des pièces de rechange si une vis est perdue ?

Le kit fournit toutes les vis et écrous nécessaires. En cas de perte, vous pouvez contacter le support Tripp Lite via www.triplite.com/support ou utiliser des vis hexagonales de dimensions standards (M6 ou M8 selon les composants).

Le support est-il compatible avec les écrans à dos incurvé ?

La notice mentionne des instructions spécifiques pour les écrans à dos plat et à dos encastré. Pour les écrans incurvés, il faut vérifier que les supports d'adaptateur peuvent se fixer correctement ; dans le doute, consultez le support Tripp Lite.

MODE D'EMPLOI CSC36DM Tripp Lite

Trousse d'adaptateur de support d'écran pour chariots de station de chargement CA pour 36 appareils

Modèle : CSC36DM

200x200/300x300/

400x200/400x400/

600x400/800x400

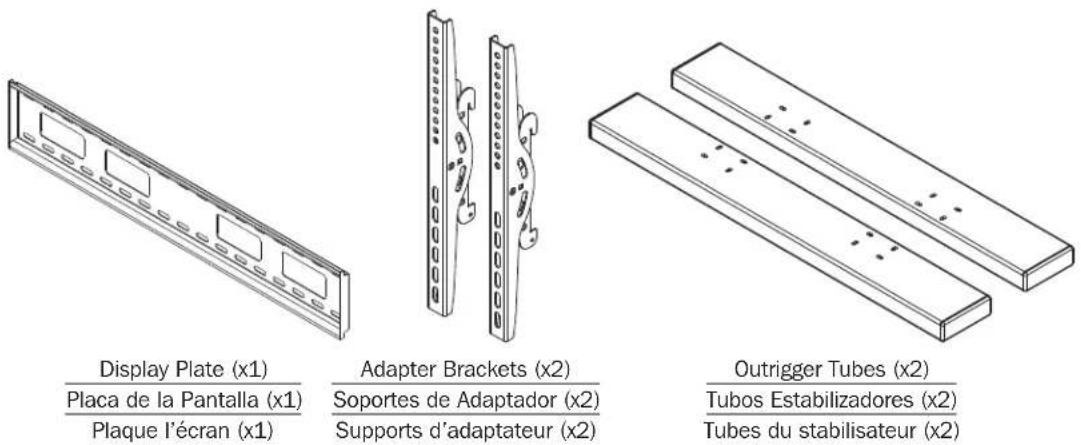

IMPORTANT : Veuillez vous assurer d'avoir reçu toutes les pièces conformément à la liste de vérification des composants avant de déballer à l'installation. Si des pièces sont manquantes ou défectueuses, visitez www.triplite.com/support pour obtenir de l'aide.

Si l'adaptateur du support d'écran est installé à un chariot de chargement précédemment acheté, suivre les étapes 1 et 2.

Pour les chariots de chargement nouvellement acquis dont l'adaptateur du support d'écran est inclus dans la trousse, sauter les étapes 1 et 2, et passer à l'étape 3.

1. Retirez tout le matériel à l'intérieur du meuble.

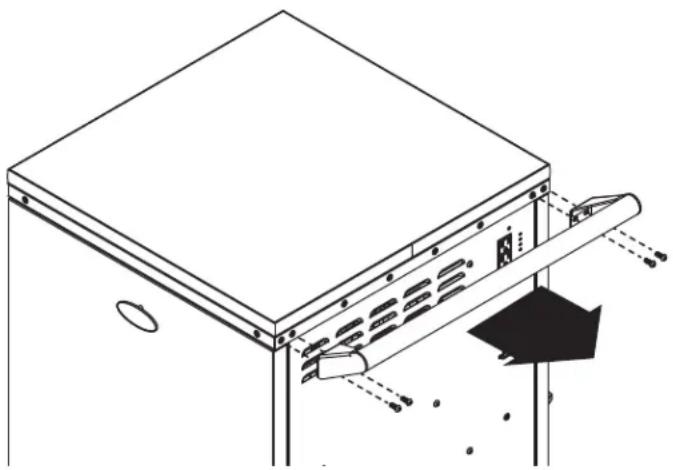

2. Retirez les quatre vis hexagonales fixant la poignée au meuble.
3. Retirez les quatre vis hexagonales qui soucient la poignée au cabinet.
4. Retirer tout l'équipement de l'intérieur de l'armoire.
5. Retirer les quatre vis hexagonales retenant la poignée à l'armoire.

Remarque: Mettre de côté les vis pour les remettre en place plus tard durant l'assemblage.

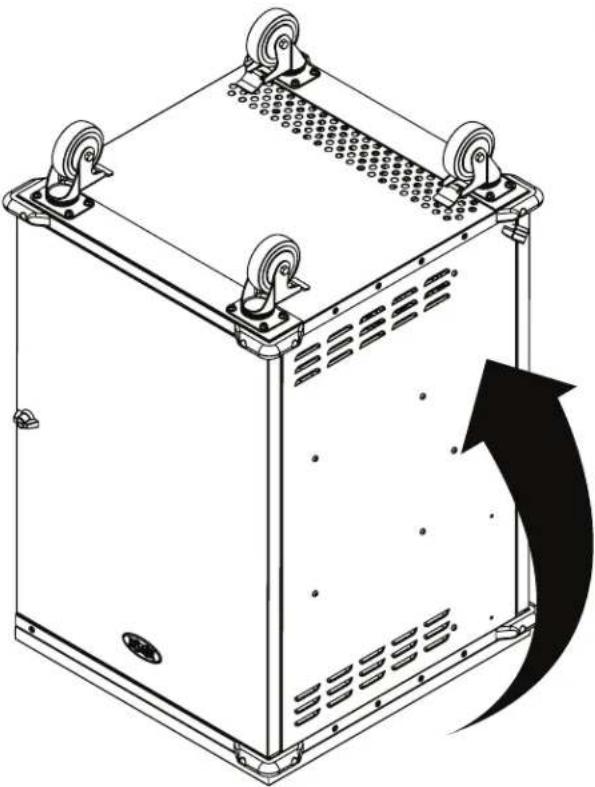

3. Avec l'aide d'un assistant, retourner délicatement l'appareil de façon à ce que les roulettes soient tournées vers le haut.

Remarque: Pour éviter d'endommager la surface supérieure stratifiée, envisager de placer un chiffon, une serviette ou un petit tapis sous l'armoire.

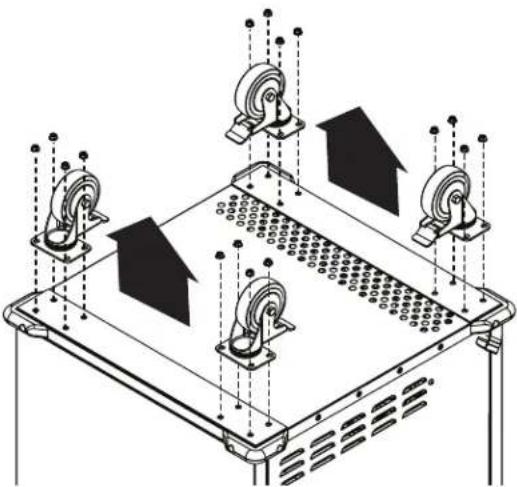

4. Enlever les 16 écrous de la bride retenant les roulettes et les mettre de côté pour être utilisées à l'étape suivante. enlever les roulettes.

1. Alignez les tubes de contrebas sur les axes des roulettes. Utilisez les écrous à flancs de l'étape 4 pour fixer les tubes au fond de l'unité.

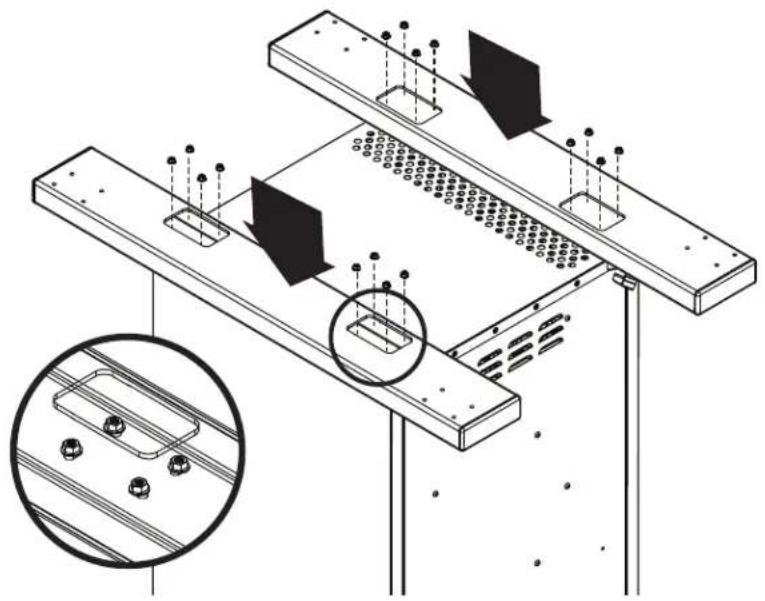

2. Aligner les tubes du stabilisateur sur les broches des roulettes. Utiliser les écrous de la bride de l'étape 4 pour retenir les tubes à la partie inférieure de l'appareil.

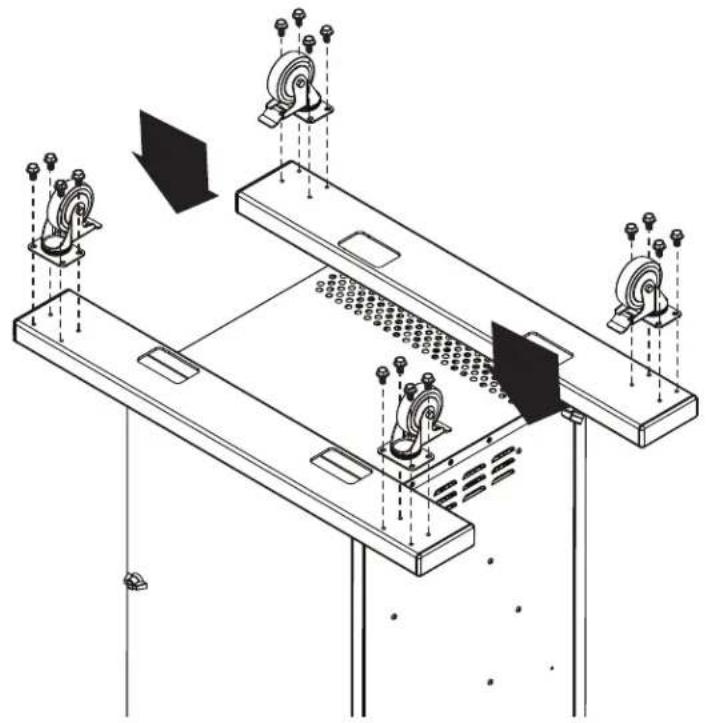

1. Rattacher les roulettes enlevées à l'étape 4 aux tubes du stabilisateur.

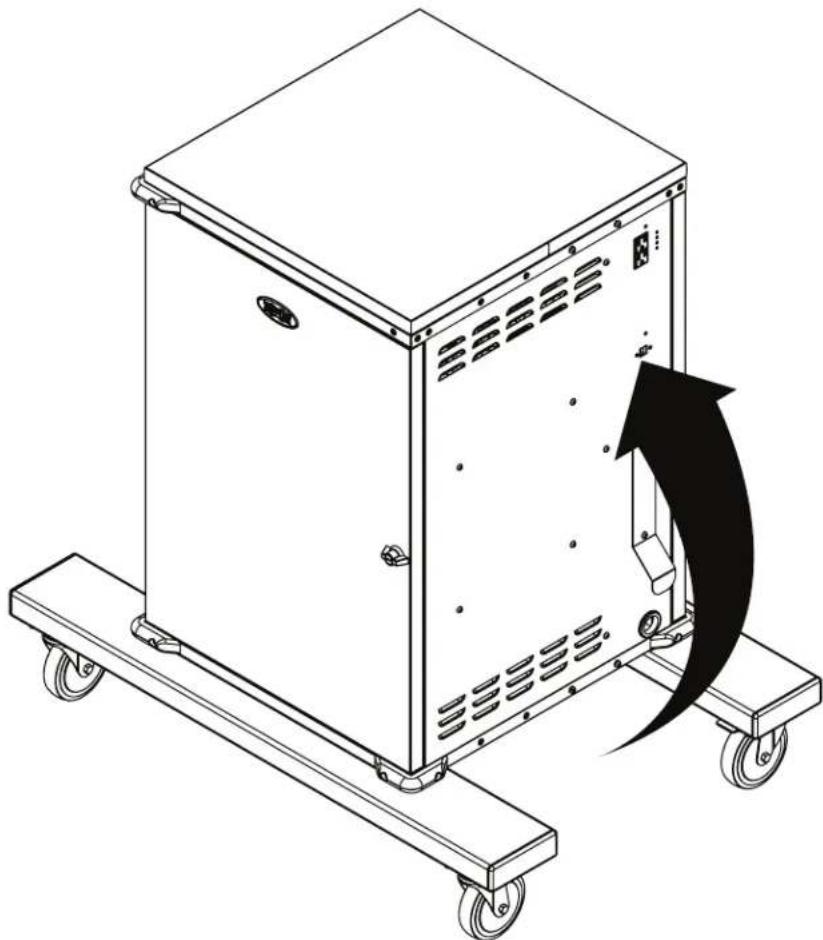

1. Con la ayuda de un asistente, vuelva con cuidado la unidad para que las ruedas se apoyen firmemente en el piso.
2. Avec l'aide d'un assistant, retourner dé

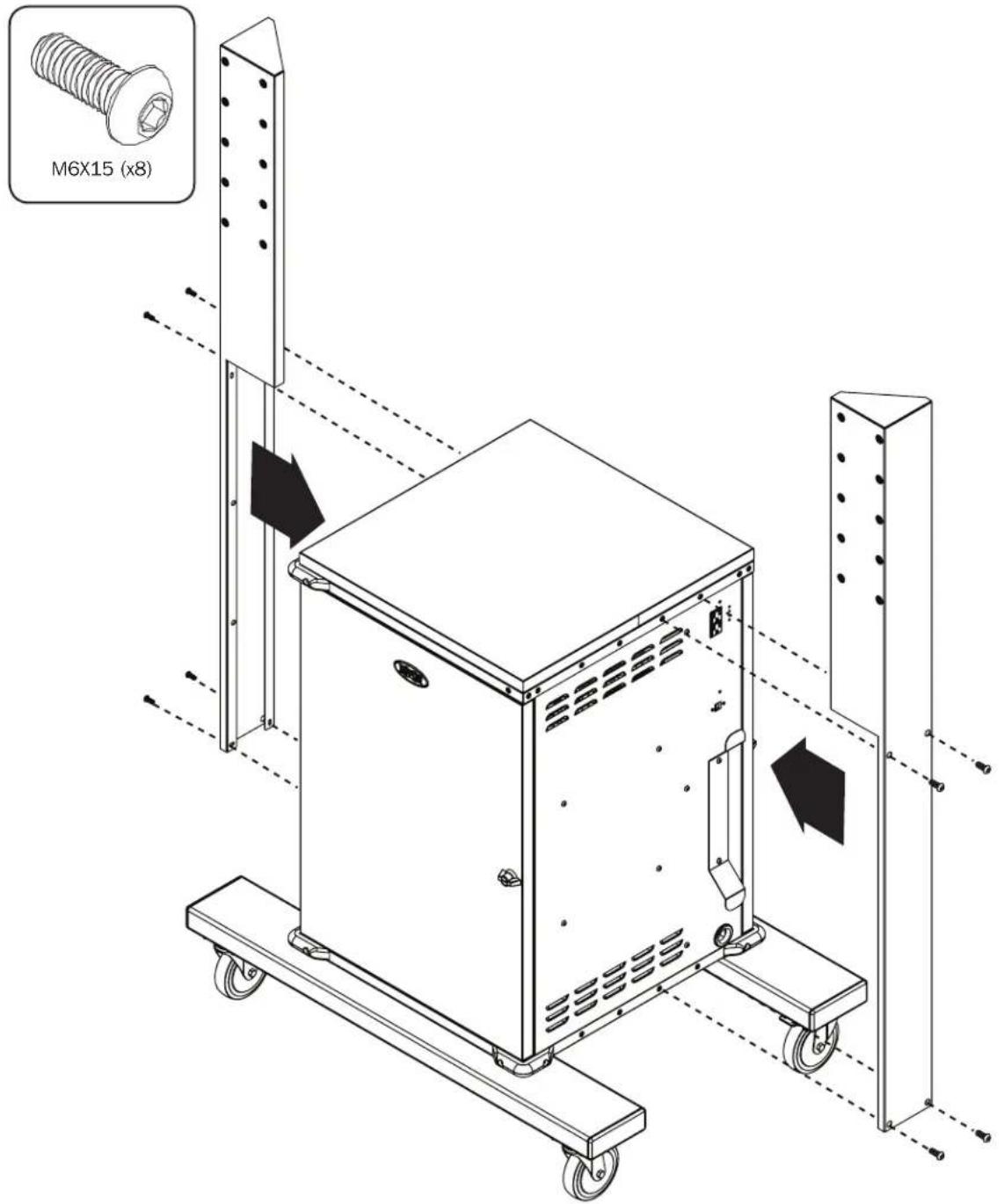

1. Fixer les supports verticaux gauche et droit à l'armoire.

IMPORTANT! Pour maintenir un centre de gravité, placer les montants afin qu'ils soient alignés avec les deux trous de montage filetés arrière.

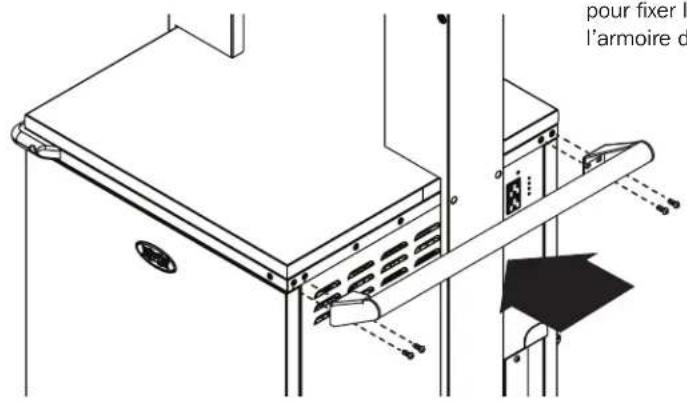

9. Installer le support de la poignée.

Pour les chariots de stations de chargement précédemment achetés, rattacher la poignée à l'armoire en utilisant les quatre vis hexagonales mises de côté à l'étape 2.

Pour les chariots de stations de chargement nouvellement acquis, installer le support de poignée en choisissant un côté sur lequel installer le support (le même côté que le passage-fil du trou d'accès aux câbles et le guide du cordon d'alimentation est préférable - se reporter à la section 5.2 dans le manuel de l'utilisateur CSC36AC pour en savoir plus). Utiliser la clé hexagonale incluse et quatre vis hexagonales incluses avec l'armoire pour fixer le support de la poignée à l'armoire de la station de chargement.

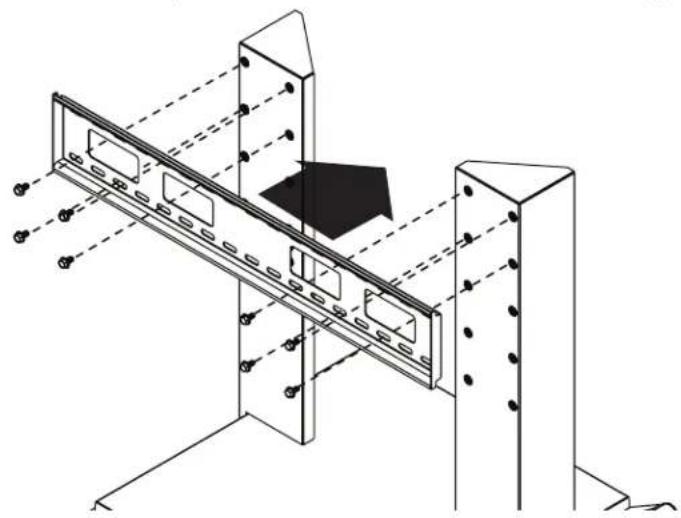

10. Fixer la plaque de l'écran aux supports verticaux.

Remarque: La hauteur de la plaque de l'écran est réglable. Déterminer l'emplacement de la plaque de l'écran en fonction de la taille de l'écran avant de suspendre l'écran.

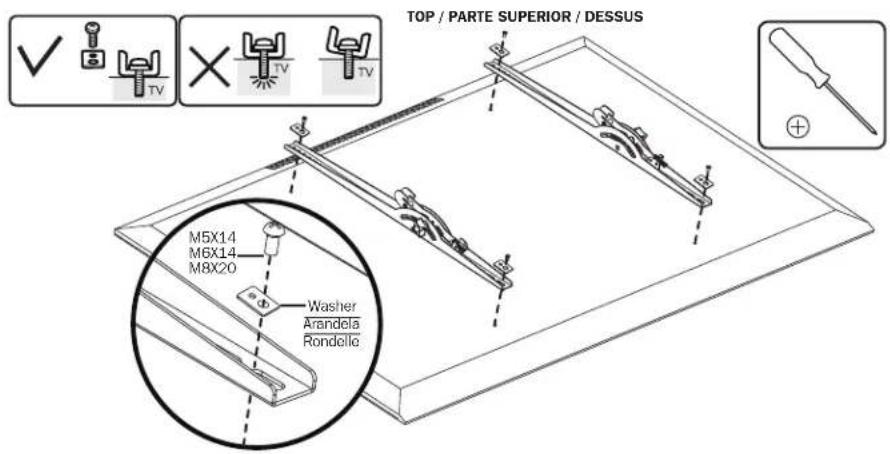

11.1 Pour les écrans à dos plat

Remarque: Choisir les vis, les rondelles et les entretoises appropriées (le cas échéant) en fonction de la disposition du panneau arrière de l'écran.

• Positionner les supports d'adaptateur aussi près du centre de l'écran que possible.
• Retenir fermement les supports d'adaptateur sur l'écran en utilisant les vis et tout autre composant de quincaillerie nécessaire inclus avec l'appareil.

Ne pas trop serrer les vis.

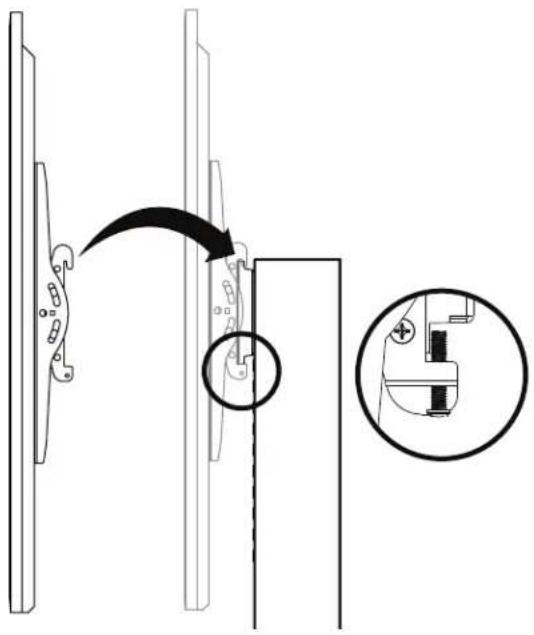

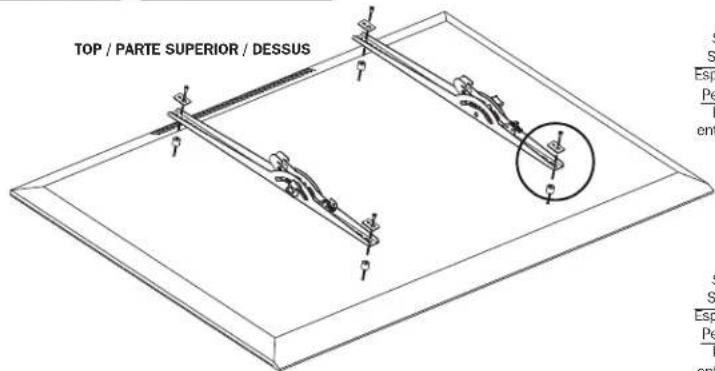

11.2 Pour les écrans à dos encastré ou pour accéder aux entrées a/v

OR/O/OU

Grande entretosie

1. de l'écran. Serrer les deux vis dans la partie inférieure des supports d'adaptateur pour retenir l'appareil.

13. Organisation des câbles.

Les points de fixation des attaches de câbles se trouvent sur l'envers des supports verticaux pour organiser et fixer facilement les câbles.

Remarque: Attaches de câble non incluses.

14. Utilisation

Les sorties externes pratiques du chariot des stations de chargement peuvent facilement être branchées pour l'écran. Consulter le manuel de l'utilisateur CSC36AC pour en savoir plus sur le fonctionnement de l'appareil.

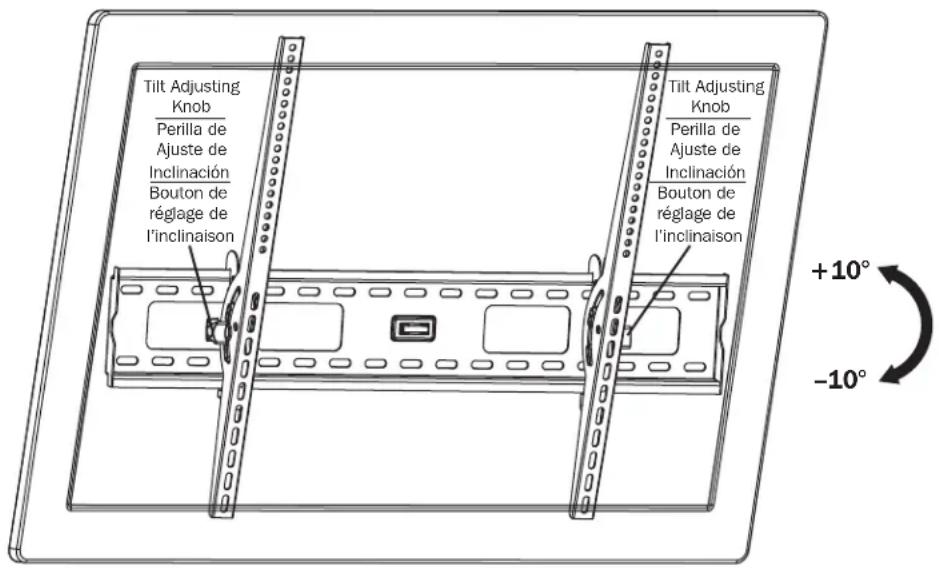

Pour régler l'angle d'inclinaison, desserrer les boutons de réglage de l'inclinaison sur les côtes des supports d'adaptateur. Une fois que l'écran se trouve à l'angle désiré, desserrer les boutons pour le maintenir en place.

Maintenance

• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les trois mois).
• Veuillez visiter www.triplite.com/support si vous avez des questions.
