MODE D'EMPLOI SmartRack SRWB12410X2STR Tripp Lite

Espagnol 5 · Français 9 · Russe 13

Tabletes à câbles pour panier métallique

Modèles :

SRWB6210X2STR

(AC006B)

SRWB6410X2STR

(AC8B7F)

SRWB12210X2STR

(AC006C)

SRWB12410X2STR

(AC8B7D)

SRWB18410X2STR

(AC8B7E)

Consignes de sécurité importantes

Ce manuel contient des instructions et des avertissements qui devraient être respectés pendant l'installation de tous les systèmes de tablettes à câbles pour panier métallique Tripp Lite. Le non-respect de ces avertissements pourrait nuire à la garantie.

L'installation doit être effectuée uniquement par un installateur certifié en conformité avec tous les codes locaux de l'électricité et du bâtiment. - Toujours porter une protection des yeux au moment de couper les sections de panier métallique. - Les bords coupés peuvent être tranchants. Faire preuve de vigilance lors de la manipulation des tablettes pour panier taillées pendant la fabrication et l'installation.

D'excellence Industrielle.

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Modèles et dimensions de tablettes pour panier

Avant de procéder à la fabrication, confirmer d'abord le modèle et les dimensions de la tablette pour panier

Modèle Vue en coupe Hauteur Largeur Profondeur
SRWB6210X2STR	50 mm(2 po)	150 mm(6 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB12210X2STR	50 mm(2 po)	300 mm(12 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB6410X2STR	100 mm(4 po)	150 mm(6 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB12410X2STR	100 mm(4 po)	300 mm(12 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total
SRWB18410X2STR	100 mm(4 po)	450 mm(18 po)	2x 500 mm (2x 5 pi)3 000 mm (10 pi) total

Remarques :

• Toujours utiliser un coupe-boulon à action latérale.
• Incliner toutes les coupes à l'écart de la nouvelle extrémité.
• Dans la mesure du possible, couper chaque fil d'un seul coup.
• Retirer les bords tranchants pour éliminer tout dommage possible aux câbles.

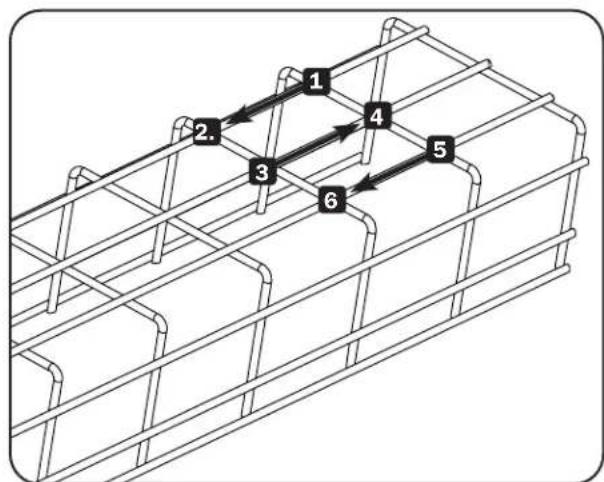

Couper d'abord les fils inférieurs avec le dessous de la tablette tournée vers le haut, dans l'ordre illustré :

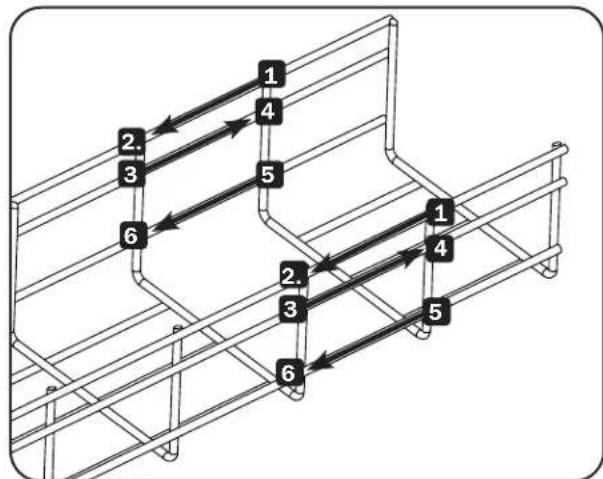

Pour couper les fils latéraux, retourner la tablette métallique, puis couper dans l'ordre illustré, en commencer par le dessus :

Répéter au besoin. Pour différents modèles de coupe et diagrammes d'installation, consulter la documentation incluse avec les connecteurs et les ensembles de connecteur (vendus séparément).

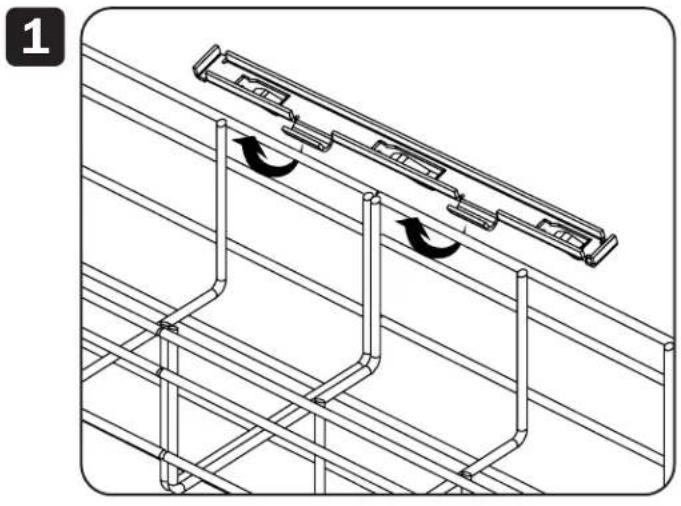

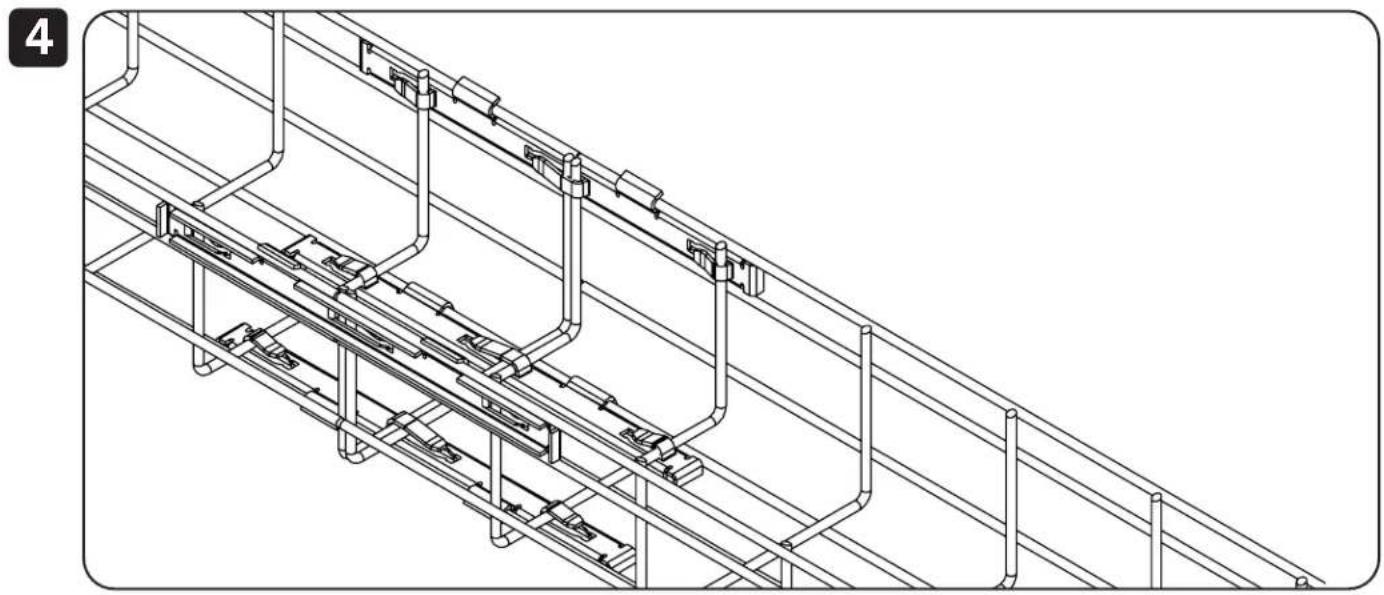

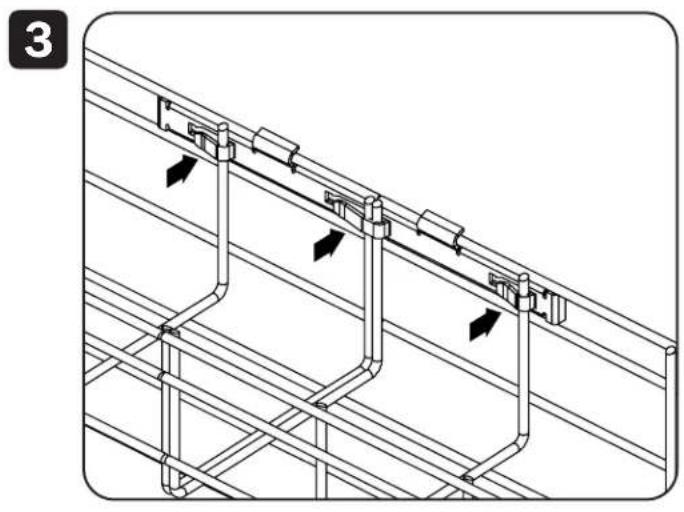

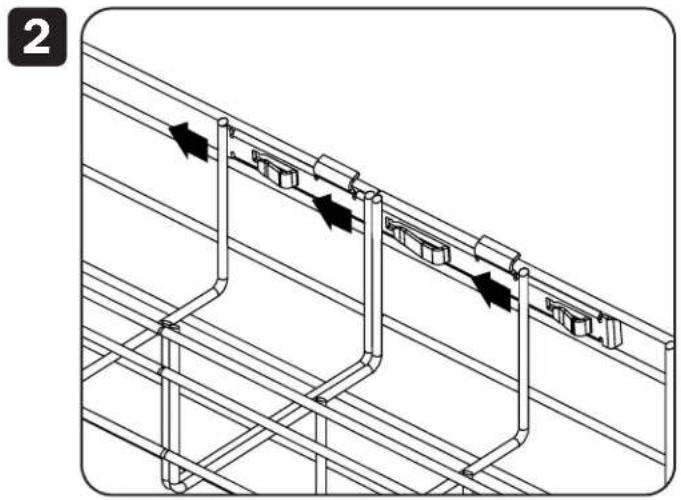

Assemblage
