Type de produit	Adaptateur USB-C vers DVI
Marque	Tripp Lite
Modèle	U444-06N-DVI-BAM (U44406NDVIBAM)
Couleur	Noir (Blanc également disponible)
Connecteurs	USB-C (mâle) vers DVI-D (femelle)
Résolution vidéo maximale	1920 x 1080 (1080p) à 60 Hz
Profondeur des couleurs	36 bits Deep Color (12 bits par canal)
Débit de données USB	USB 3.1 Gen 1 jusqu'à 5 Gbps
Taux de transfert DVI	6,75 Gbps (2,25 Gbps par canal)
Alimentation	Aucune alimentation externe requise (auto-alimenté via USB-C)
Logiciel / Pilotes	Aucun pilote nécessaire (Plug and Play)
Compatibilité	Appareils USB-C avec support du mode alternatif DisplayPort
Température de fonctionnement	0°C à 45°C
Humidité de fonctionnement	10% à 85% HR, sans condensation
Température d'entreposage	-10°C à 70°C
Humidité d'entreposage	5% à 90% HR, sans condensation
Dimensions (estimées)	Environ 10 x 3 x 1,5 cm
Poids (estimé)	Environ 45 g
Garantie	Garantie limitée de 3 ans
Contenu de l'emballage	Adaptateur et guide de démarrage rapide

FOIRE AUX QUESTIONS - U44406NDVIBAM Tripp Lite

Comment installer l'adaptateur Tripp Lite U444-06N-DVI-BAM ?

Raccordez le connecteur USB-C de l'adaptateur au port USB-C de votre appareil (tablette, PC portable, MacBook, Chromebook, smartphone). Ensuite, reliez le port DVI de l'adaptateur à un moniteur DVI à l'aide d'un câble DVI (non fourni). L'image s'affiche automatiquement ; ajustez les paramètres d'affichage de votre appareil si nécessaire.

Quelles résolutions vidéo sont prises en charge ?

L'adaptateur supporte une résolution maximale de 1920 x 1080 (1080p) à 60 Hz, avec une profondeur de couleur 36 bits (12 bits par canal).

Cet adaptateur est-il compatible avec mon appareil ?

Oui, si votre appareil dispose d'un port USB-C prenant en charge le mode alternatif USB DisplayPort. Il fonctionne avec les tablettes, PC portables, MacBook, Chromebook, smartphones et ordinateurs de bureau dotés de cette technologie.

Ai-je besoin d'un pilote ou d'un logiciel supplémentaire ?

Non, l'adaptateur est Plug and Play. Aucun pilote ou logiciel n'est requis. Il suffit de le brancher pour qu'il fonctionne.

L'adaptateur nécessite-t-il une alimentation externe ?

Non, l'adaptateur est auto-alimenté via le port USB-C de votre appareil. Aucune source d'alimentation externe n'est nécessaire.

Quel type de câble DVI dois-je utiliser ?

Utilisez un câble DVI standard. Tripp Lite recommande ses câbles de la série P561. Le câble n'est pas inclus dans l'emballage.

Puis-je utiliser cet adaptateur avec un moniteur VGA ou HDMI ?

Non, cet adaptateur est spécifiquement conçu pour les moniteurs DVI-D. Pour d'autres types de connexion (VGA, HDMI), vous aurez besoin d'un adaptateur supplémentaire ou d'un modèle différent.

Quel est le débit de données USB supporté ?

L'adaptateur prend en charge USB 3.1 Gen 1 avec un débit allant jusqu'à 5 Gbps, compatible avec les périphériques USB 3.0 et 2.0.

L'adaptateur chauffe-t-il en fonctionnement ?

Légèrement, mais cela est normal. Il fonctionne dans une plage de température de 0°C à 45°C. Assurez-vous qu'il soit bien ventilé.

Que faire si l'image ne s'affiche pas ?

Vérifiez que votre appareil source prend en charge le mode alternatif DisplayPort via USB-C. Essayez de reconnecter l'adaptateur, utilisez un autre câble DVI, ou consultez les paramètres d'affichage de votre appareil pour étendre ou dupliquer l'écran.

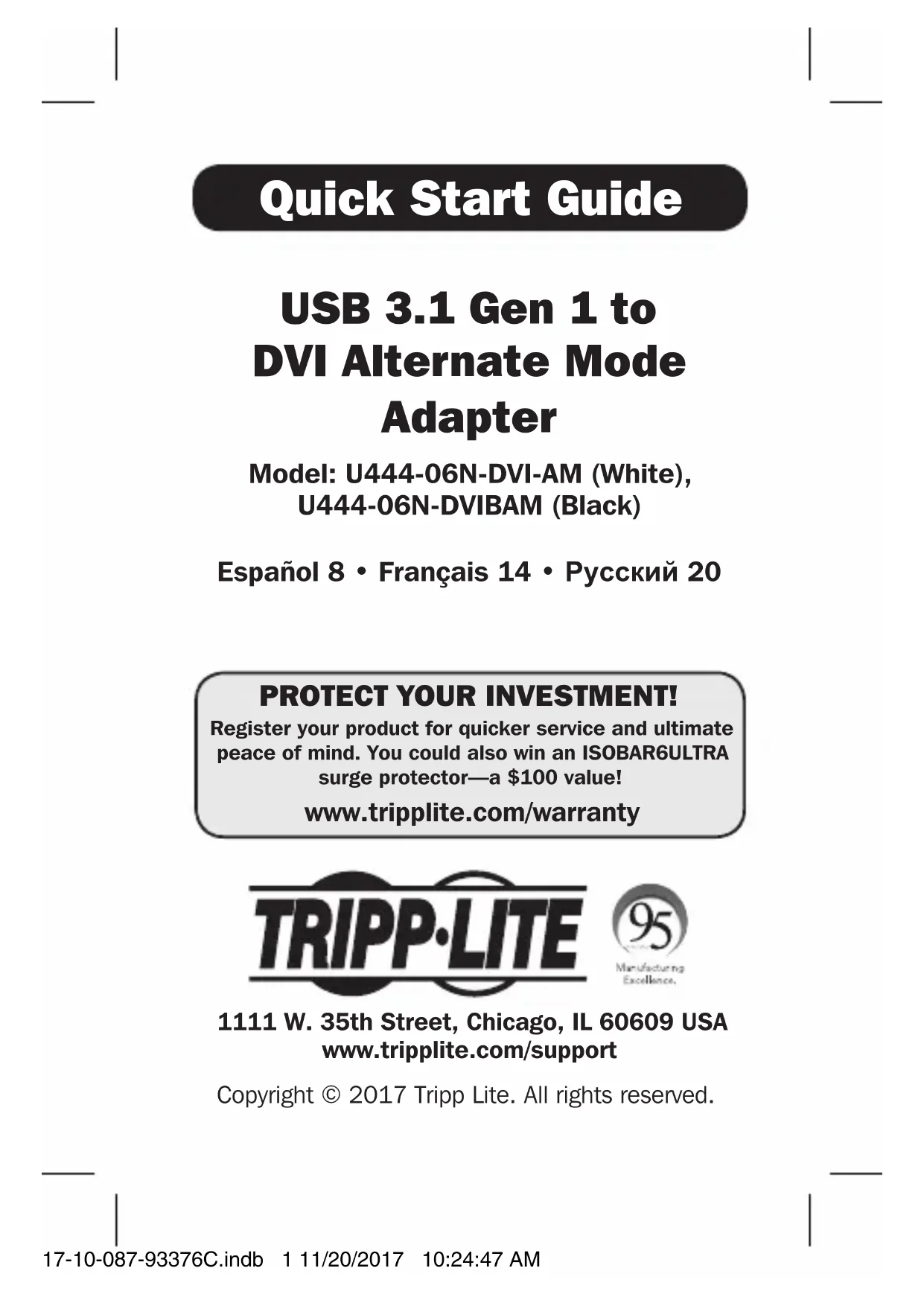

MODE D'EMPLOI U44406NDVIBAM Tripp Lite

Adaptateur de mode alternatif USB 3.1 gen 1 à DVI

Modèle : U444-06N-DVI-AM (Blanc), U444-06N-DVIBAM (Noir)

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• Permet de raccorder une télévision DVI, un moniteur ou un projecteur existant/existante au port USB-C ou Thunderbolt 3 d'une tablette, d'un ordinateur portable, d'un MacBook, d'un Chromebook, d'un téléphone intelligent ou d'un ordinateur portable
• Prend en charge le mode alternatif USB DisplayPort pour transmettre de la vidéo
• Prend en charge des débits de transfert de données USB 3.1 Gen 1 pouvant atteindre jusqu'à 5 Gbps
• Prend en charge des résolutions vidéo HD jusqu'à 1 920 x 1 080 (1 080 p) @ 60 Hz
• Prend en charge 36 bits Deep Color (12 bits par canal)
• Prend en charge des taux de transfert DVI de 6,75 Gbps (2,25 Gbps par canal)
• Adaptateur prêt à l'emploi; aucun logiciel ou pilote requis, et aucune alimentation externe requise

USB Type-C™ et USB-C™ sont des marques de commerce d'USB Implementers Forum

Contenu de l'emballage

• U444-06N-DVI-AM (Blanc) ou U444-06N-DVIBAM (Noir) - Guide de démarrage rapide

Configuration requise

• Appareil USB Type-C (USB-C) qui prend en charge le mode alternatif USB DisplayPort • Moniteur activé DVI

Installation

1. Raccorder le connecteur USB Type-C de l'adaptateur au port USB Type-C sur la tablette, l'ordinateur portatif, le MacBook, le Chromebook, le téléphone intelligent ou l'ordinateur de bureau.
2. Raccorder le port DVI de l'adaptateur à un moniteur en utilisant un câble DVI (comme les câbles DVI de la série P561 de Tripp Lite).
3. L'image vidéo s'affichera sur le moniteur ajouté. Personnaliser comment la vidéo est affichée sur le moniteur ajouté en utilisant les paramètres d'affichage de l'appareil.

Caractéristiques techniques

Connecteurs
USB USB Type-C (mâle)
Affichage DVI-D (femelle)
Vidéo
Résolution maximale 1 920 x 1 080 (1 080 p)
Profondeur des couleurs 36 bits Deep Color(12 bits par canal)
Écologique
Température de fonctionnement	0° à 45 °C (32° à 113 °F)
Humidité de fonctionnement	10 à 85 % HR, sans condensation
Température d'entreposage -	10° à 70°C (14° à 158°F)
Humidité d'entreposage 5 à 90 % HR, sans condensation
Besoins en matière d'alimentation
Alimentation externe Non

Garantie limitée de 3 ans

TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

Garantie

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenu responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres. La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
