Type de produit	Boîtier de brassage modulaire 1U
Modèle	N484-1M24-LC12
Marque	Tripp Lite (Eaton)
Hauteur	1U (44.45 mm)
Largeur	19 pouces (482.6 mm)
Profondeur	Environ 300 mm (selon configuration)
Poids	Environ 2.5 kg (sans cassettes)
Alimentation	Passif, sans alimentation
Nombre de fentes pour cassettes	1 fente (modèle 1U)
Type de connecteurs pris en charge	LC, MTP, RJ45 (selon cassette)
Support de gestion des câbles	Oui, amovible en haut ou en bas
Panneaux d'obturation	Inclus pour fentes inutilisées
Fixation	Montage en rack avec supports inclus
Matériau	Acier avec finition noire
Garantie	Garantie limitée à vie
Conformité	DEEE (directive européenne)
Entretien	Nettoyage avec chiffon sec et non abrasif
Sécurité	Ne pas utiliser avec des dispositifs de maintien en vie
Pièces détachées	Cassettes, panneaux d'obturation, vis de montage disponibles
Réparabilité	Remplacement des cassettes et panneaux par l'utilisateur
Informations générales	Guide de démarrage rapide inclus ; notice détaillée disponible en ligne

FOIRE AUX QUESTIONS - N4841M24LC12 Tripp Lite

Comment installer le boîtier N484-1M24-LC12 dans un rack ?

Fixez d'abord les supports de montage fournis sur les côtés du boîtier à l'aide des vis incluses. Ensuite, montez le boîtier dans le rack à l'aide de vis de montage adaptées (non fournies).

Quels types de cassettes sont compatibles avec ce boîtier ?

Le boîtier accepte les cassettes de la série N484, notamment les modèles N484-12LC, N484-12M12, N484-12M24 et N484-12RJ. Assurez-vous d'utiliser des cassettes conçues pour le format 1U.

Comment retirer un panneau d'obturation ?

Dévisser les vis à oreilles situées sur le côté opposé du panneau d'obturation, puis retirez-le. Conservez-le pour une utilisation ultérieure.

Puis-je monter le boîtier sans supports de montage ?

Non, les supports de montage sont nécessaires pour fixer solidement le boîtier dans un rack 19 pouces. Ils sont inclus et doivent être installés avant le montage.

Le boîtier nécessite-t-il une alimentation électrique ?

Non, le boîtier est passif et ne nécessite aucune alimentation. Il sert uniquement de support pour les cassettes de brassage.

Comment nettoyer le boîtier ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Que faire si une cassette est bloquée ?

Vérifiez que les vis à oreilles sont complètement desserrées. Tirez doucement sur la cassette en exerçant une pression uniforme. Si elle reste bloquée, contactez le support technique.

Le boîtier est-il compatible avec les câbles à fibre optique ?

Oui, selon la cassette installée. Par exemple, la cassette N484-12LC accepte les connecteurs LC duplex pour fibre optique. D'autres cassettes supportent le cuivre (RJ45).

Quelle est la profondeur maximale des cassettes ?

La profondeur intérieure du boîtier est d'environ 250 mm. Les cassettes de la série N484 sont conçues pour s'adapter à cette dimension.

Où trouver la notice complète ?

La notice complète est disponible au format PDF sur le site de Tripp Lite (Eaton). Vous pouvez également la télécharger depuis notice-facile.com en sélectionnant votre langue.

MODE D'EMPLOI N4841M24LC12 Tripp Lite

Cassettes

Ce Guide de démarrage rapide couvre l'installation de toutes les cassettes et tous les boîtiers de la série N484. Tous les nouveaux modèles, même s'ils ne sont pas répertoriés ci-dessus, incluront ce Guide de démarrage rapide et pourront être installés en suivant ses instructions.

Modèles :

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC,

N484-12M12

N484-12M24

N484-12RJ

LE Produit acheté peut di érer de l'image. E.T.N TRIPP-LITE Scales

EATON

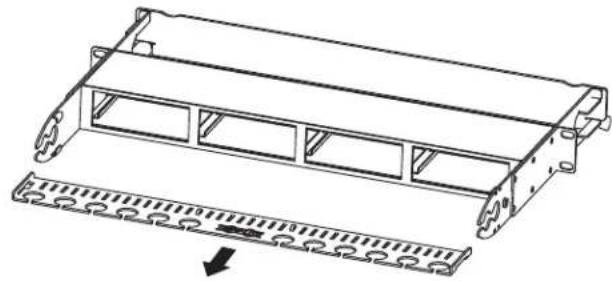

Installation du support de gestion des câbles :

Les rails du panneau à l'arrière du boîtier du N484-01U comportent des encoches de montage qui permettent d'installer le support de gestion des câbles en haut ou en bas des rails. Choisissez les encoches supérieures ou inférieures, insérez le support dans les encoches et faites glisser le support vers l'intérieur pour le fixer.

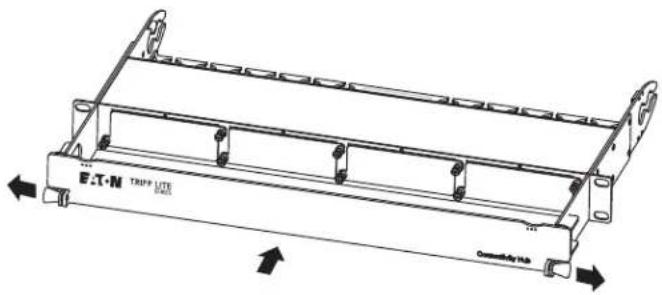

Installation du support de blindage du panneau :

Le N484-01U contient un support de protection qui se fixe à l'avant du boîtier. Les trous de montage sont situés sur les rails droit et gauche du panneau avant pour la fixation du support. Pour fixer le support, tirez sur les languettes situées de chaque côté du support afin de déplacer les broches connectées vers l'extérieur. Insérez ensuite le support dans le boîtier. Une fois que les goupilles sont alignées avec les trous de montage sur les côtés du rail du panneau, relâchez les languettes pour fixer le support. Le support coulisse de haut en bas pour permettre l'accès au boîtier ou pour le protéger de tout contact.

E.T.M TRIPP LTE MOS Connectivity Hb

Insertion/retrait des panneaux d'obturation :

Les N482-01U sont livrés avec des panneaux d'obturation préinstallés dans les fentes de cassette du boîtier. Lorsque vous avez besoin d'une fente, retirez le panneau d'obturation en dévissant les vis à oreilles situées sur le côté opposé du panneau d'obturation. Pour fixer un panneau d'obturation dans une fente de cassette vide, alignez le panneau d'obturation dans les trous correspondants sur le boîtier. Serrez ensuite les vis à oreilles pour fixer le panneau d'obturation en place.

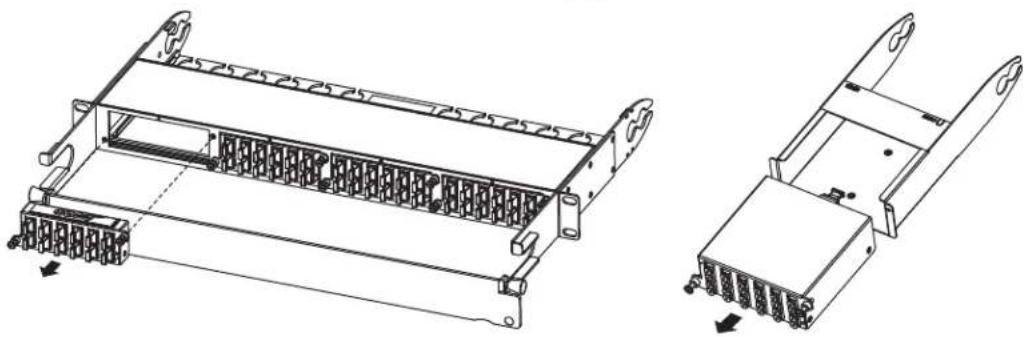

Insertion/retrait des cassettes :

Après avoir créé une fente ouverte en retirant un panneau d'obturation, alignez une cassette avec la fente correspondante sur le boîtier et insérez la cassette dans la fente. Serrez ensuite les vis à oreilles pour laixer en place. Pour retirer une cassette, dévissez les vis à oreilles afin de la dégager du boîtier.

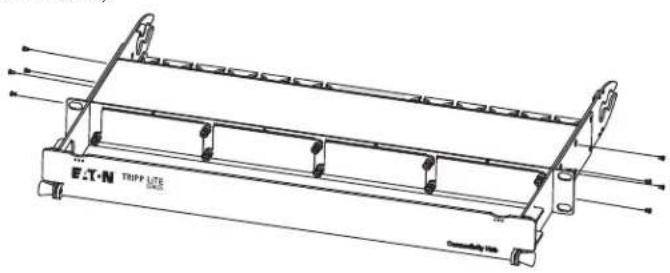

Pour monter le boîtier, vous devez d'abord fixer les supports de montage inclus sur les côtés du boîtier à l'aide des vis fournies. Une fois qu'ils sont fixés, fixez le boîtier au rack à l'aide du matériel de montage approprié (fourni par vos soins).

Remarque : les aimants du N484-00U sont conçus pour être montés sur la surface métallique d'un boîtier de rack, organiseur de câbles ou d'une autre structure similaire. Concernant son emplacement idéal, il doit éviter tout contact direct avec un équipement actif (par exemple, un onduleur, un serveur, un commutateur).

Garantie limitée à vie

Eaton garantit à vie ce produit, s'il est utilisé conformément à toutes les instructions applicables, contre tout défaut de matériau et de fabrication d'origine. Si le produit s'avère défectueux sur le plan des matériaux ou de la fabrication au cours de cette période, nous remplacerons le produit, sous réserve des conditions et limitations susmentionnées, à notre seule discrétion, en guise de recours exclusif pour notre violation de la garantie limitée. Veuillez consulter la page Tripplite. Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. EATON NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITÉE EXPRESSÉMENT ÉNONCÉE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LE DROIT APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE VALEUR MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT REJETÉES PAR LA PRÉSENTE ; ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, et certains États ne permettent ni la limitation ni l'exclusion des dommages accidentels ou consécutifs : ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie limitée vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une juridiction à l'autre).

ATTENTION : chaque utilisateur doit s'assurer de déterminer, avant toute utilisation, si cet appareil est adapté, adéquat ou sûr pour l'utilisation prévue. Les applications individuelles étant sujettes à de grandes variations, nous ne faisons aucune déclaration ni ne donnons aucune garantie quant à l'adéquation ou à la pertinence de ces dispositifs pour toute application spécifique.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

Tous droits réservés.

Publication n° 23-08-374 / 93-341E_RevF

Septembre 2023
