FMTK3027AD - Micro-ondes FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de garniture d'encastrement pour micro-ondes
Marque	Frigidaire
Modèle	FMTK3027AD
Couleur	Noir inoxydable (Noir SS)
Dimensions (H × L × P)	460 mm × 759 mm × 40 mm (18 1/8 × 29 15/16 × 1 9/16 po)
Compatibilité	Micro-ondes Frigidaire 30" (FMBS2227AB, FMTK3027AS, FMTK3027AB, FMTK3027AW)
Ouverture minimale (H × L × P)	432 mm × 629 mm × 508 mm
Ouverture maximale (H × L)	438 mm × 635 mm
Matériau	Métal
Pièces incluses	Cadre avant (×1), conduit d'évacuation (×1), vis A 3,9×8,0 mm (×11), vis B 4,0×20 mm (×4)
Fonction	Permet l'encastrement du micro-ondes dans une armoire ou un mur
Installation	Nécessite des compétences de base en mécanique et électricité
Poids estimé	Environ 2 kg
Garantie	Consulter la garantie du micro-ondes compatible
Usage	Intérieur uniquement, au-dessus d'un four mural électrique (autonettoyant ou non)

FOIRE AUX QUESTIONS - FMTK3027AD FRIGIDAIRE

Quelles sont les dimensions d'ouverture requises pour installer le kit FMTK3027AD ?

L'ouverture doit avoir une hauteur comprise entre 432 mm et 438 mm, une largeur entre 629 mm et 635 mm, et une profondeur minimale de 508 mm.

Ce kit est-il compatible avec tous les micro-ondes Frigidaire ?

Non, il est compatible uniquement avec les modèles 30" listés : FMBS2227AB, FMTK3027AS, FMTK3027AB, FMTK3027AW.

Puis-je installer ce kit au-dessus d'un four mural ?

Oui, à condition que le four soit électrique, mural, simple, et qu'il y ait un dégagement d'au moins 7,6 cm (3 po) entre le four et le micro-ondes.

Quels outils sont nécessaires pour l'installation ?

Des outils de base : tournevis, niveau à bulle, perceuse (si nécessaire), et éventuellement une scie pour l'ouverture.

Le kit inclut-il les vis de fixation ?

Oui, le kit contient 11 vis A (3,9×8,0 mm) et 4 vis B (4,0×20 mm).

Comment fixer le conduit d'évacuation ?

Placez le conduit dans l'ouverture, les brides contre le bord inférieur, puis fixez-le avec deux vis A dans les trous extérieurs.

Dois-je débrancher le micro-ondes avant l'installation ?

Oui, il est impératif de débrancher le four à micro-ondes avant toute manipulation.

Quelle est la profondeur minimale de l'armoire pour l'encastrement ?

La profondeur minimale est de 508 mm (20 po).

Le cadre avant est-il réglable ?

Non, le cadre doit être positionné d'équerre avec le four et fixé avec les vis B.

Puis-je installer ce kit dans un mur ?

Oui, le kit peut être installé dans une armoire ou un mur, mais la prise de courant ne doit pas être dans la zone ombragée (voir illustration 3).

MODE D'EMPLOI FMTK3027AD FRIGIDAIRE

Ensemble de garniture d'encastrement

FMTK3027AS FMTK3027AD FMTK3027AB

• IMPORTANT - Conserver ces instructions à l'usage de l'inspecteur local.
• IMPORTANT - Respecter tous les codes et règlements régissant une telle installation. Note destinée à l'installateur - S'assurer de laisser ces instructions au consommateur. Note destinée au consommateur - Conserver ces instructions pour référence ultérieure.
• Niveau de compétences - L'installation de cet appareil exige des compétences élémentaires en mécanique et en électricité.

Lisez ces instructions attentivement et au complet :

• L'installateur est responsable de l'installation adéquate de ce produit.
• Toute panne du produit résultant d'une installation inadéquate ne sera pas couverte par la garantie.
• Débrancher le four à micro-ondes avant de procéder à l'installation de cet ensemble.
• Cet ensemble compte des pièces métalliques, la prudence est donc de mise lors de sa manipulation et de son installation afin d'éviter tout risque de blessure.
• Ne pas enlever du produit les étiquettes d'avertissement ou les plaques qui y sont apposées sous risque d'annuler la garantie.

Pour votre sécurité :

AVERTISSEMENT - Avant de commencer l'installation, couper l'alimentation au tableau de distribution et verrouiller le disjoncteur principal pour éviter que l'alimentation ne soit rétablie accidentellement. Si le disjoncteur ne peut être verrouillé, fixer un dispositif d'avertissement bien visible, par exemple une étiquette, au tableau de distribution.

Avant d'installer le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance des lignes de niveau.

Pièces incluses

1. Cadre avant - QTÉ 1
2. Conduit d'évacuation - QTE 1
3. Vis A - QUÉ 11(3.9×8.0 mm)
4. Vis B-QTE 4 (4.0X20 mm)

Choix de l'emplacement de votre FOUR à micro-ondes encastré

L'ensemble de garniture d'encastrement est compatible avec les fours à micro-ondes indiqués ci-dessous. Le four peut être encastré dans une armoire, dans un mur ou au-dessus d'un four mural électrique.

Peut être intégré dans une structure du cabinet, mais pas pour une utilisation à côté (dans les 2 pieds) d'une cuisine au gaz ou électrique, table de cuisson, ou au four

Numéro de modèle	Couleur	La descripon
FMBS2227AB	Noire	Four microonde
FMTK3027AS	SS	Kit de garniture 30"
FMTK3027AD	Noir SS	Kit de garniture 30"
FMTK3027AB	Noire	Kit de garniture 30"
FMTK3027AW	Blanche	Kit de garniture 30"
FMTK2727AS	SS	Kit de garniture 27"
FMTK2727AB	Noire	Kit de garniture 27"
FMTK2727AW	Blanche	Kit de garniture 27"

Voir l'illustration 2 pour l'emplacement adéquat d'un appareil encastré au-dessus d'un four mural. Suivre avec soin les instructions d'installation du four mural et celles de l'appareil encastré Sears Kenmore. Si l'appareil est encastré au-dessus d'un four mural, s'assurer qu'il y a un dégagement d'au moins 7,6 cm (3 po) entre la paroi du four et le four à micro-ondes.

*REMARQUE: L'ensemble de garniture d'encastrement et le four à micro-ondes doivent être installés uniquement au-dessus d'un four électrique, mural, simple, autonettoyant ou non.

Ouverture de l'armoire ou du MUR

Dimensions de l'ouverture

Hauteur (A)
Minimale	17 po (432 mm)
Maximale	171/4po (438 mm)
Largeur (B)
Minimale	24 3/4po (629 mm)
Maximale	25 po (635 mm)
Profondeur (C)
Minimale	20 po (508 mm)

Illustration 1

Dimensions Ensemble de garniture ensemble
	27po	30po
Hauteur	18 1/8 (460 mm)	18 1/8 (460 mm)
Largeur	26 15/16 (684 mm)	29 15/16 (759 mm)
Profondeur	1 9/16 (40 mm)	1 9/16 (40 mm)

Illustration 2

Instructions d'installation

Vis A

Vis A

Vis A

la ligne médiane

Illustration 3

Emplacement de la PRESE de courant

La prise de courant ne doit PAS être placée dans la zone ombragée, comme le montre l'illustration 3.

Remarque 1:

Si la profondeur (C) de l'ouverture dépasse 53,3 cm (21 po), la prise de courant peut être placée à n'importe quel endroit sur le mur arrêté.

Remarque 2 :

Le plancher de l'ouverture doit être construit dans un contreplaqué suffisamment solide pour supporter le poids du four et la surcharge au plancher (environ 45 kg [100 lb]). Le plancher doit être de niveau de manière à assurer le bon fonctionnement du four. Vérifier votre code du batîment local, car il pourrait exiger que des cloisons (latérales, supérieure et inférieure) soient construites dans la niche. La niche n'a pas besoin d'être cloisonnée pour que le four fonctionne correctement.

Illustration 4

1. Dessiner une ligne centrale sur le plancher. Placer le conduit d'évacuation dans l'ouverture. Lorsque le conduit d'évacuation est positionné correctement dans l'ouverture, les brides reposent fermement contre le bord inférieur de l'ouverture. Voir l'illustration 4.
2. Fixer le conduit d'évacuation à l'aide des deux vis A.

IMPORTANT : Serrer les vis dans le trou extérieur

Important:

Avant d'installer le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance des lignes de niveau.

Bas de montage ferroviaire

1. Tourner le four "micro-ondes" l'envers, alors tu vois le fond du four. Fixer le fond de rail de montage sur le four avec quatre vis A. Voir l'illustration 5 ci-dessous.

Illustration 5

Installation FOUR

1. Placer le four à côté de l'ouverture pratiquée dans l'armoire ou le mur. Brancher le cordon d'alimentation dans la prise de courant.

IMPORTANT: Protégez l'armoire lorsqu'elle est placée sur un plan de travail.

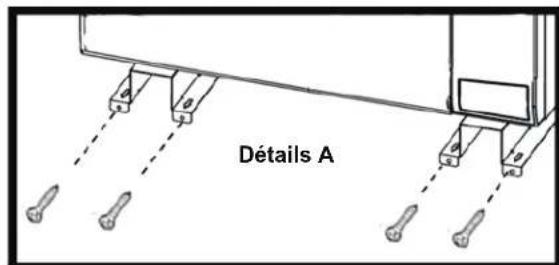

1. Guider avec soin le four assemblé dans l'ouverture pratiquée à cet effet. Glisser le four sur le conduit d'évacuation. Voir l'illustration 6.

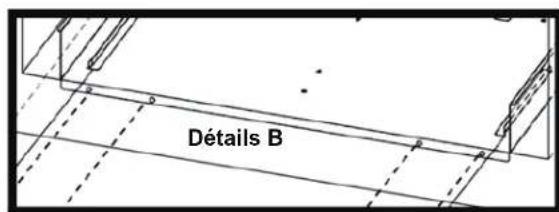

2. Fixer la partie inférieure du CADRE avec les quatre VIS A qui restent.

Illustration 6

Installation du CADRE

1. Positionner le CADRE de manière à ce qu'il soit d'équerre avec le four. Voir l'illustration 7.
2. Vérifiez qu'il est plat, puis fixez avec deux vis B. Fixez la partie inférieure du CADRE avec les deux vis B qui restent. Voir l'illustration 8.

Illustration 7 Illustration 8
