| Type de produit | Lecteur de proximité pour contrôle d'accès |
| Marque | ZKTeco |
| Modèle | ProID RS485 |
| Technologie d'identification | RFID 125 kHz (proximité) |
| Fréquence de fonctionnement | 125 kHz |
| Interface de communication | RS485 et Wiegand (entrée/sortie) |
| Distance de lecture maximale | 5 cm (selon badge) |
| Alimentation | 12 V DC |
| Consommation électrique | ~100 mA |
| Température de fonctionnement | -10 °C à +45 °C |
| Humidité de fonctionnement | 10 % à 90 % sans condensation |
| Indice de protection (IP) | IP54 |
| Matériau du boîtier | ABS plastique |
| Couleur | Noir ou blanc (selon version) |
| Dimensions | 76 x 114 x 22 mm |
| Poids | 130 g |
| Sortie | Wiegand 26 bits / 34 bits (configurable) |
| Fonctionnalités supplémentaires | LED bicolore (rouge/vert), buzzer intégré |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Éviter les solvants. |
| Sécurité | Cryptage des données Wiegand possible (selon configuration) |
| Pièces détachées et réparabilité | Aucune pièce remplaçable par l'utilisateur. Contacter le SAV. |
| Informations générales | Lecteur conçu pour les systèmes de contrôle d'accès ZKTeco. Compatible avec les panneaux inBio et autres contrôleurs Wiegand/RS485. |
FOIRE AUX QUESTIONS - ProID RS485 ZKTeco
Comment installer le lecteur ProID RS485 ?
Fixez le lecteur au mur à l'aide des vis fournies. Connectez les fils d'alimentation (12V DC), les fils Wiegand (D0, D1) et les fils RS485 (A, B) si utilisés. Reportez-vous au schéma de câblage fourni avec le panneau de contrôle.
Quelle est la distance de lecture maximale ?
La distance de lecture typique est d'environ 5 cm avec un badge passif 125 kHz. La distance peut varier selon le type de badge et les conditions environnementales.
Le lecteur est-il compatible avec un panneau de contrôle d'accès inBio ?
Oui, le ProID RS485 est compatible avec les panneaux inBio (inBio160/260/460 Pro) en utilisant l'interface Wiegand ou RS485. Assurez-vous de configurer correctement l'adresse RS485 si vous utilisez cette interface.
Comment connecter le lecteur en RS485 ?
Connectez le fil RS485 A (Data+) à la borne A du panneau, le fil RS485 B (Data-) à la borne B, et le fil GND à la masse commune. Configurez l'adresse du lecteur via les commutateurs DIP ou le logiciel.
Que faire si le lecteur ne lit pas les badges ?
Vérifiez l'alimentation (12V DC), les connexions des fils, et la distance de lecture. Assurez-vous que le badge est compatible 125 kHz. Testez avec un autre badge. Si le problème persiste, vérifiez la configuration Wiegand ou RS485.
Puis-je utiliser le lecteur en extérieur ?
Le lecteur a un indice IP54, ce qui le protège contre les éclaboussures et la poussière. Il peut être installé en extérieur à condition d'être à l'abri de la pluie directe et des fortes intempéries.
Quel type de badge utiliser ?
Utilisez des badges passifs 125 kHz compatibles EM4100 ou similaire. Les badges à technologie HID ou Mifare ne sont pas compatibles car le lecteur est en 125 kHz.
Comment configurer l'adresse RS485 ?
L'adresse RS485 se configure généralement via un logiciel dédié (ex: ZKBioSecurity) ou via des commutateurs DIP sur le lecteur. Consultez le manuel du panneau de contrôle pour la plage d'adresses autorisées.
Le lecteur supporte-t-il le mode Wiegand seulement ?
Oui, le lecteur peut fonctionner en mode Wiegand (sortie 26 bits ou 34 bits) sans connexion RS485. Dans ce cas, utilisez les fils D0, D1 et GND.
Où trouver le manuel technique ?
Le manuel technique complet (schémas de câblage, spécifications) est disponible en téléchargement sur le site officiel de ZKTeco ou dans la section 'Notice' de notice-facile.com pour le modèle ProID RS485.
Questions des utilisateurs sur ProID RS485 ZKTeco
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Système de sécurité et de contrôle d'accès au format PDF gratuitement ! Retrouvez votre notice ProID RS485 - ZKTeco et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ProID RS485 de la marque ZKTeco.
MODE D'EMPLOI ProID RS485 ZKTeco

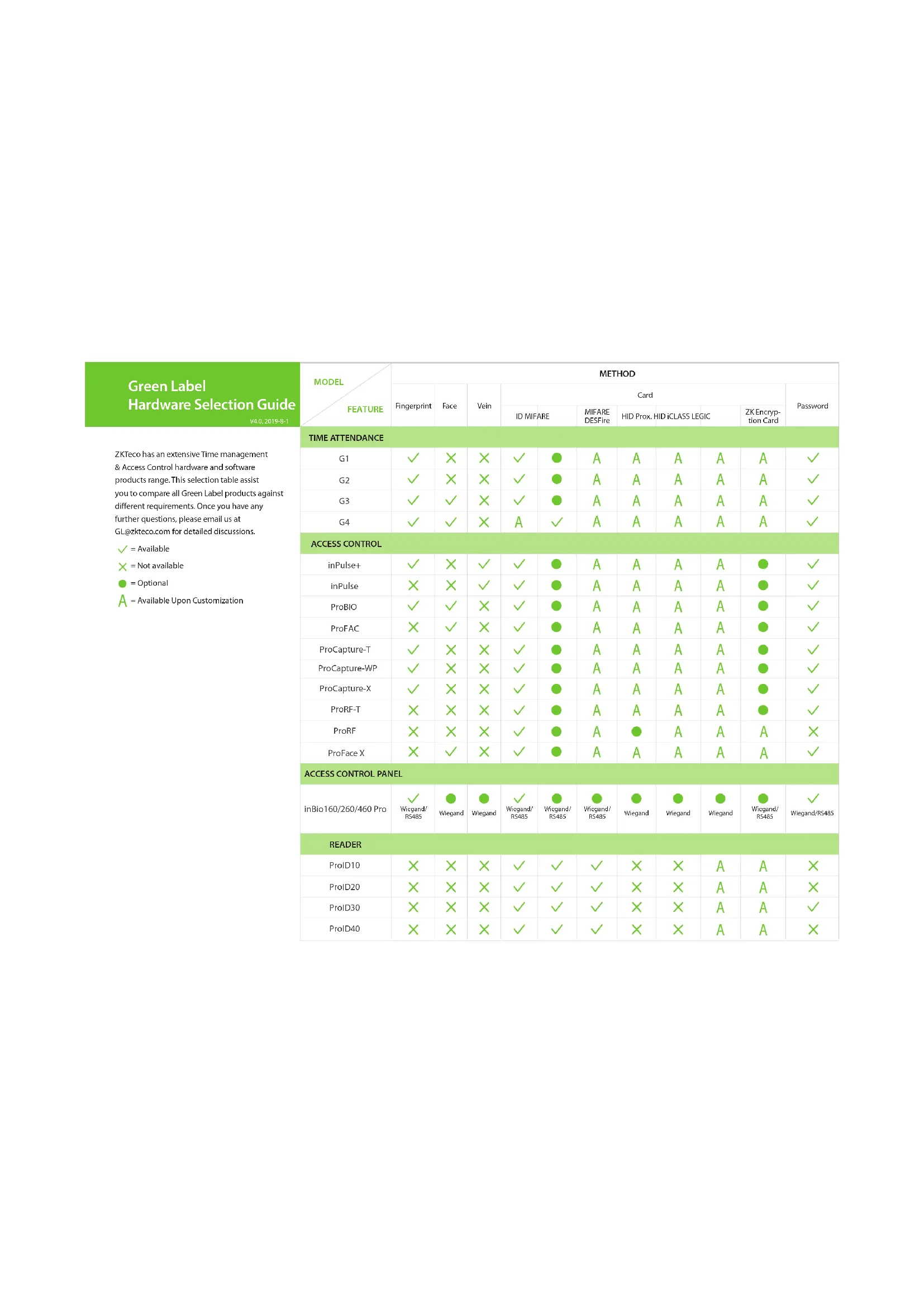

Green Label
Hardware Selection Guide
V4.0,2019-8-1
ZKTeco has an extensive Time management & Access Control hardware and software products range. This selection table assist you to compare all Green Label products aga different requirements. Once you have any further questions, please email us at GL@zkteco.com for detailed discussions.
Available
X = Not available
= Optional
A = Available Upon Customization
MODEL
FEATURE
Fing
erprint
Face
Vein
1
-
□
AVEARE
716
.
Password
TIME ATTENDANCE
| G1 | ✓ | X | X | ✓ | ● | A | A | A | A | A | ✓ |
| G2 | ✓ | X | X | ✓ | ● | A | A | A | A | A | ✓ |
| G3 | ✓ | ✓ | X | ✓ | ● | A | A | A | A | A | ✓ |
| G4 | ✓ | ✓ | X | A | ✓ | A | A | A | A | A | ✓ |
ACCESS CONTROL
| inPulse+ | ✓ | X | ✓ | ✓ | ● | A | A | A | A | ● | ✓ |
| inPulse | X | X | ✓ | ✓ | ● | A | A | A | A | ● | ✓ |
| ProBIO | ✓ | ✓ | X | ✓ | ● | A | A | A | A | ● | ✓ |
| ProFAC | X | ✓ | X | ✓ | ● | A | A | A | A | ● | ✓ |
| ProCapture-T | ✓ | X | X | ✓ | ● | A | A | A | A | ● | ✓ |
| ProCapture-WP | ✓ | X | X | ✓ | ● | A | A | A | A | ● | ✓ |
| ProCapture-X | ✓ | X | X | ✓ | ● | A | A | A | A | ● | ✓ |
| ProRF-T | X | X | X | ✓ | ● | A | A | A | A | ● | ✓ |
| ProRF | X | X | X | ✓ | ● | A | ● | A | A | A | X |
| ProFace X | X | ✓ | X | ✓ | ● | A | A | A | A | A | ✓ |
ACCESS CONTROL PANEL
| inBio160/260/460 Pro | ✓ Wiegand/ RS485 | ● Wiegand | ● Wiegand | ✓ Wiegand/ RS485 | ● Wiegand/ RS485 | ● Wiegand | ● Wiegand | ● Wiegand | ● Wiegand/ RS485 | ✓ Wiegand/RS485 |
READER
| ProID10 | X | X | X | ✓ | ✓ | ✓ | X | X | A | A | X |
| ProID20 | X | X | X | ✓ | ✓ | ✓ | X | X | A | A | X |
| ProID30 | X | X | X | ✓ | ✓ | ✓ | X | X | A | A | ✓ |
| ProID40 | X | X | X | ✓ | ✓ | ✓ | X | X | A | A | X |
| MODEL FEATURE | SCREEN | COMMUNICATION | FUNCTIONALITY | Suggestion Software | |||||||||||||||
| Color Screen | Capacitive Touch Screen | TCP/IP | WiFi | 3G | GPRS | USB Host | RS485 for Reader | Wiegand In | Wiegand Out | AUX. Input | AUX. output | Time Attendance | Battery | Door Access | POE | ||||
| TIME ATTENDANCE | |||||||||||||||||||
| G1 | ✓ | X | ✓ | ● | X | X | ✓ | X | X | X | X | X | ✓ | X | X | X | X | ZKTime.Web ZKTime.Net 3.0 WDMS | |
| G2 | ✓ | X | ✓ | ● | ● | ● | ✓ | A | ✓ | ✓ | X | X | ✓ | X | ✓ | X | X | ZKTime.Web ZKTime.Net 3.0 WDMS | |
| G3 | ✓ | ✓ | ✓ | ● | ● | ● | ✓ | A | X | ✓ | X | X | ✓ | ● | ✓ | X | X | ZKTime.Web ZKTime.Net 3.0 WDMS | |
| G4 | ✓ | ✓ | ✓ | ✓ | X | X | ✓ | X | ✓ | ✓ | X | X | ✓ | X | ✓ | X | X | BioTime7.0 ZKBioSecurity | |
| ACCESS CONTROL | |||||||||||||||||||
| inPulse+ | ✓ | ✓ | ✓ | X | X | X | ✓ | X | ✓ | ✓ | 1 | 1 | X | X | ✓ | X | X | ZKBioSecurity | |
| inPulse | ✓ | ✓ | ✓ | X | X | X | ✓ | X | ✓ | ✓ | 1 | 1 | X | X | ✓ | X | X | ZKBioSecurity | |
| ProBIO | ✓ | ✓ | ✓ | X | X | X | ✓ | ✓ | ✓ | ✓ | 1 | 1 | X | X | ✓ | X | X | ZKBioSecurity | |
| ProFAC | ✓ | ✓ | ✓ | X | X | X | ✓ | X | ✓ | ✓ | 1 | 1 | X | X | ✓ | X | X | ZKBioSecurity | |
| ProCapture-T | ✓ | X | ✓ | X | X | X | ✓ | ✓ | ✓ | ✓ | 1 | 1 | X | X | ✓ | X | X | ZKBioSecurity | |
| ProCapture-X | ✓ | X | ✓ | ● | X | X | ✓ | ✓ | ✓ | ✓ | 1 | 1 | X | X | ✓ | ✓ | X | ZKBioSecurity | |
| ProCapture-WP | ✓ | X | ✓ | X | X | X | X | ✓ | ✓ | ✓ | 1 | 1 | X | X | ✓ | X | ✓ | ZKBioSecurity | |
| ProRF-T | ✓ | X | ✓ | X | X | X | ✓ | X | ✓ | ✓ | 1 | 1 | X | X | ✓ | X | X | ZKBioSecurity | |
| ProRF | X | X | ✓ | A | X | X | X | ✓ | ✓ | ✓ | 1 | 1 | A | X | ✓ | X | ✓ | ZKBioSecurity | |
| ProFace X | ✓ | ✓ | ✓ | ● | X | X | X | ✓ | ✓ | ✓ | 1 | 1 | X | X | ✓ | X | ✓ | ZKBioSecurity | |
| ACCESS CONTROL PANEL | |||||||||||||||||||
| inBio160/260/460 Pro | X | X | ✓ | X | X | X | X | ✓ | ✓ | X | InBio160 Pro: 2 inBio260 Pro: 4 inBio460 Pro: 4 | InBio160 Pro: 1 inBio260 Pro: 2 inBio460 Pro: 4 | X | X | ✓ | X | X | ZKBioSecurity | |
| READER | |||||||||||||||||||
| ProID10 | X | X | X | X | X | X | X | X | X | ✓ | X | X | X | X | X | X | |||
| ProID20 | X | X | X | X | X | X | X | ● | X | ✓ | X | X | X | X | X | X | |||
| ProID30 | X | X | X | X | X | X | X | ● | X | ✓ | X | X | X | X | X | X | |||
| ProID40 | X | X | X | X | X | X | X | X | X | ✓ | X | X | X | X | X | X | |||
