ZK9500 - Système de sécurité et de contrôle d'accès ZKTeco - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur d'empreintes digitales optique
Marque	ZKTeco
Modèle	ZK9500
Dimensions (L x l x H)	75,5 x 53,2 x 19 mm
Poids	0,1 kg
Tension d'alimentation	5 V CC
Courant de fonctionnement	200 mA (scan), 60 mA (veille)
Interface	USB 2.0 (Type A)
Résolution d'image	500 dpi
Zone de capture efficace	15,24 x 20,32 mm (FAP20)
Taille de l'image	300 x 400 pixels
Format d'image	BMP
Algorithme de reconnaissance	ZKFinger V10.0
Détection de vivacité	Non
Chiffrement matériel	Oui
Indicateurs LED	Rouge, Vert
Température de fonctionnement	-20°C à +50°C
Humidité de fonctionnement	90% HR max
Certifications	FCC, CE, RoHS
Entretien et nettoyage	Nettoyer la surface optique avec un chiffon doux non pelucheux. Éviter les liquides.
Sécurité	Chiffrement matériel intégré pour la transmission des données.
Pièces détachées et réparabilité	Non spécifié. Contacter le service après-vente ZKTeco.

FOIRE AUX QUESTIONS - ZK9500 ZKTeco

Comment connecter le ZK9500 à mon ordinateur ?

Branchez le câble USB fourni sur le port USB de l'ordinateur. Le système d'exploitation le reconnaîtra automatiquement comme un périphérique de capture d'empreintes.

Quels sont les systèmes d'exploitation compatibles ?

Le ZK9500 est compatible avec les systèmes Windows, Linux et macOS via USB. Aucun pilote spécifique n'est nécessaire pour la plupart des applications.

Comment nettoyer le lecteur d'empreintes ?

Utilisez un chiffon doux et non pelucheux légèrement humide (pas mouillé) pour nettoyer la surface optique. Évitez les solvants ou produits abrasifs.

Que faire si le lecteur ne reconnaît pas mon empreinte ?

Assurez-vous que votre doigt est propre et sec. Essayez de repositionner votre doigt. Si le problème persiste, vérifiez que la surface optique n'est pas rayée ou sale.

Puis-je utiliser le ZK9500 avec un logiciel tiers ?

Oui, le ZK9500 prend en charge les protocoles standard USB et peut être utilisé avec des logiciels compatibles avec les scanners d'empreintes optiques. Consultez la documentation du logiciel pour la configuration.

Quelle est la durée de vie du capteur optique ?

La durée de vie dépend de l'utilisation, mais le capteur est conçu pour résister à plus d'un million de balayages dans des conditions normales.

Comment réinitialiser le ZK9500 ?

Le ZK9500 n'a pas de bouton de réinitialisation physique. Débranchez et rebranchez le câble USB pour réinitialiser l'appareil.

Quelles sont les dimensions exactes du ZK9500 ?

Les dimensions sont de 75,5 x 53,2 x 19 mm (longueur x largeur x hauteur).

Le ZK9500 est-il certifié pour une utilisation gouvernementale ?

Non, ce modèle ne supporte pas les normes PIV ou FBI. Pour des applications nécessitant ces certifications, consultez les modèles SLK20M ou SLK20R.

Comment mettre à jour le firmware du ZK9500 ?

Le firmware est généralement mis à jour via un logiciel propriétaire fourni par ZKTeco. Contactez le support technique pour obtenir les outils et instructions appropriés.

MODE D'EMPLOI ZK9500 ZKTeco

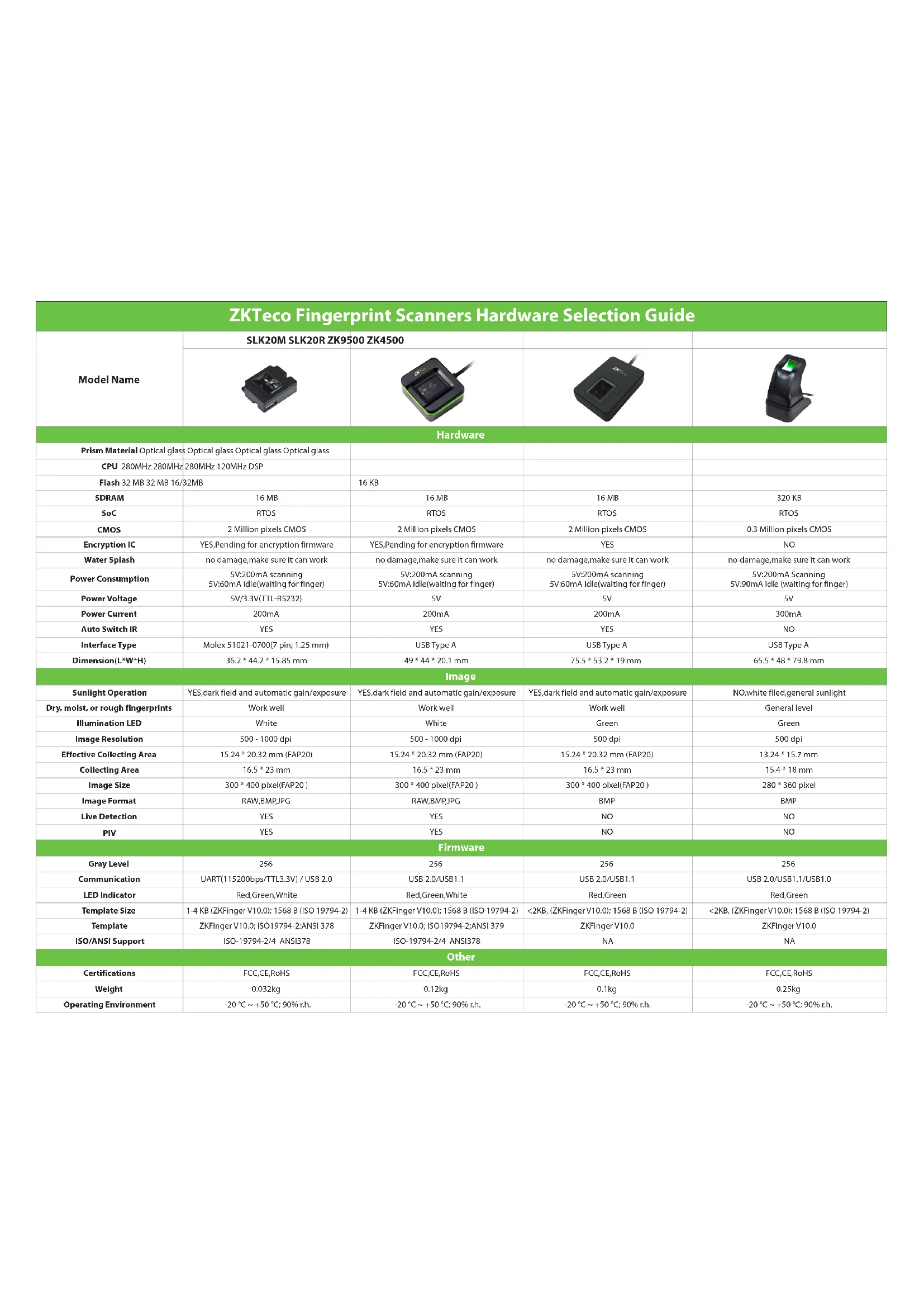

ZKTeco Fingerprint Scanners Hardware Selection Guide

Model Name	SLK20M SLK20R ZK9500 ZK4500
Hardware
Prism Material Optical glass Optical glass Optical glass Optical glass
CPU 280MHz 280MHz 280MHz 120MHz DSP
Flash 32 MB 32 MB 16/32MB		16 KB
SDRAM	16 MB	16 MB	16 MB	320 KB
SoC	RTOS	RTOS	RTOS	RTOS
CMOS	2 Million pixels CMOS	2 Million pixels CMOS	2 Million pixels CMOS	0.3 Million pixels CMOS
Encryption IC	YES,Pending for encryption firmware	YES,Pending for encryption firmware	YES	NO
Water Splash	no damage,make sure it can work	no damage,make sure it can work	no damage,make sure it can work	no damage,make sure it can work
Power Consumption	5V:200mA scanning5V:60mA idle(waiting for finger)	5V:200mA scanning5V:60mA idle(waiting for finger)	5V:200mA scanning5V:60mA idle(waiting for finger)	5V:200mA Scanning5V:90mA idle (waiting for finger)
Power Voltage	5V/3.3V(TTL-RS232)	5V	5V	5V
Power Current	200mA	200mA	200mA	300mA
Auto Switch IR	YES	YES	YES	NO
Interface Type	Molex 51021-0700(7 pin; 1.25 mm)	USB Type A	USB Type A	USB Type A
Dimension(L*W*H)	36.2 * 44.2 * 15.85 mm	49 * 44 * 20.1 mm	75.5 * 53.2 * 19 mm	65.5 * 48 * 79.8 mm
Sunlight Operation	YES,dark field and automatic gain/exposure	YES,dark field and automatic gain/exposure	YES,dark field and automatic gain/exposure	NO,white filed,general sunlight
Dry, moist, or rough fingerprints	Work well	Work well	Work well	General level
Illumination LED	White	White	Green	Green
Image Resolution	500 - 1000 dpi	500 - 1000 dpi	500 dpi	500 dpi
Effective Collecting Area	15.24 * 20.32 mm (FAP20)	15.24 * 20.32 mm (FAP20)	15.24 * 20.32 mm (FAP20)	13.24 * 15.7 mm
Collecting Area	16.5 * 23 mm	16.5 * 23 mm	16.5 * 23 mm	15.4 * 18 mm
Image Size	300 * 400 pixel(FAP20)	300 * 400 pixel(FAP20)	300 * 400 pixel(FAP20)	280 * 360 pixel
Image Format	RAW,BMP,JPG	RAW,BMP,JPG	BMP	BMP
Live Detection	YES	YES	NO	NO
PIV	YES	YES	NO	NO
Firmware
Gray Level	256	256	256	256
Communication	UART(115200bps/TTL3.3V) / USB 2.0	USB 2.0/USB1.1	USB 2.0/USB1.1	USB 2.0/USB1.1/USB1.0
LED Indicator	Red,Green,White	Red,Green,White	Red,Green	Red,Green
Template Size	1-4 KB (ZKFinger V10.0); 1568 B (ISO 19794-2)	1-4 KB (ZKFinger V10.0); 1568 B (ISO 19794-2)	<2KB, (ZKFinger V10.0); 1568 B (ISO 19794-2)	<2KB, (ZKFinger V10.0); 1568 B (ISO 19794-2)
Template	ZKFinger V10.0; ISO19794-2;ANSI 378	ZKFinger V10.0; ISO19794-2;ANSI 379	ZKFinger V10.0	ZKFinger V10.0
ISO/ANSI Support	ISO-19794-2/4 ANSI378	ISO-19794-2/4 ANSI378	NA	NA
Other
Certifications	FCC,CE,RoHS	FCC,CE,RoHS	FCC,CE,RoHS	FCC,CE,RoHS
Weight	0.032kg	0.12kg	0.1kg	0.25kg
Operating Environment	-20 °C ~ +50 °C; 90% r.h.	-20 °C ~ +50 °C; 90% r.h.	-20 °C ~ +50 °C; 90% r.h.	-20 °C ~ +50 °C; 90% r.h.
