MODE D'EMPLOI LF 50 L HUSQVARNA

1. Manuel de l'opérateur

2. Poignée supérieure

4. Carter de courroie trapézoïdale

5. Dispositifs anti-vibrations

6. Roues de transport

7. Boutons de poignée

8. Élément excentrique

9. Plaque d'identification

10. Bouchon du réservoir d'essence

13. Interrupteur de marche/arrêt du moteur

14. Poignée du câble du démarreur

15. Ailettes de refroidissement

16. Réservoir/jauge d’huile

19. Réservoir de carburant

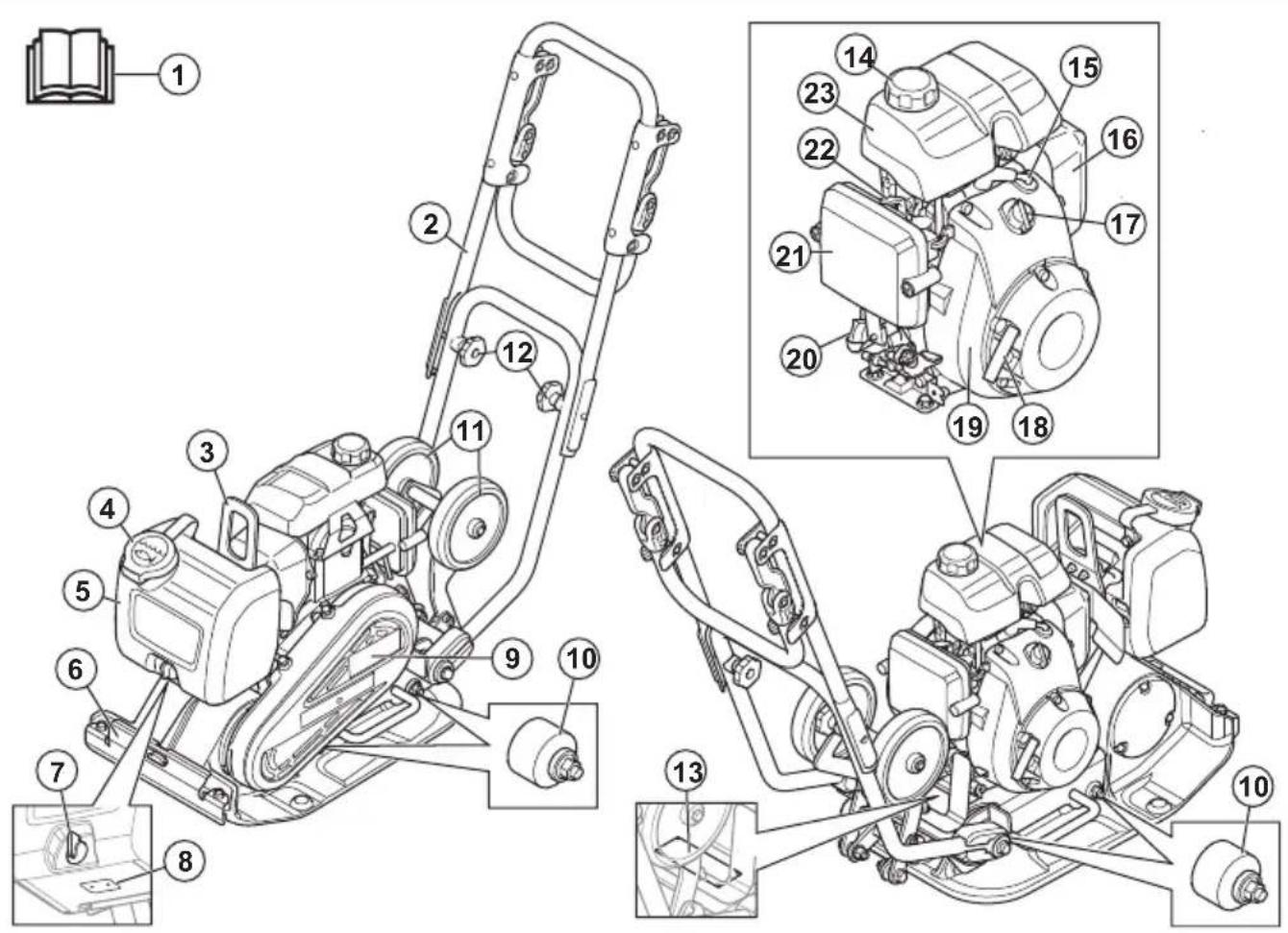

2 1107 - 006 - 23.06.2022Présentation du produit (LF 60)

1. Manuel de l'opérateur

2. Poignée supérieure

4. Bouchon du réservoir d'eau

6. Alimentation en eau

9. Carter de courroie trapézoïdale

10. Dispositifs anti-vibrations

11. Roues de transport

12. Boutons de poignée

13. Plaque d'identification

14. Bouchon du réservoir d'essence

17. Interrupteur de marche/arrêt du moteur

18. Poignée du câble du démarreur

19. Ailettes de refroidissement

20. Réservoir/jauge d’huile

23. Réservoir de carburant

Description du produit Le produit est un compacteur à plaque avant à contrôle arrière équipé d'un moteur à combustion. Le produit sert au compactage des couches fines à moyennes sur des sols pulvérulents. Grâce au réservoir d'eau disponible en option, le produit peut également servir au compactage de l'asphalte. Description des lettres d'identification des différents modèles :

• L = poignée à faibles vibrations incluse.

• A = réservoir d'eau pour le compactage de l'asphalte inclus.

• T = roues de transport incluses. Utilisation prévue Ce produit est à usage professionnel uniquement. Ce produit est destiné aux travaux de réparation et d'entretien des entrées de garage, allées et parkings. Grâce au kit de pavage disponible en option, le produit peut également être utilisé pour le pavage. N'utilisez pas ce produit pour d'autres travaux. 1107 - 006 - 23.06.2022 3Symboles concernant le produit

AVERTISSEMENT : Soyez prudent et

utilisez le produit correctement. Ce produit peut causer des blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes. Lisez avec attention le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant d'utiliser ce produit. Lisez avec attention le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant d'utiliser ce produit. Essence sans plomb avec un maximum de 10 % d'éthanol. Carburant diesel à très faible teneur en soufre uniquement Utilisez des protège-oreilles. Risque de blessure. Soyez prudent à proximité de la courroie d'entraînement. Surface chaude. XXXXXXXXXX Tenez vos mains à l'écart de cette zone. Point de levage du cadre de sécurité. Ne fixez pas l'équipement de levage à ce point. ((LF 50)) Émissions sonores dans l'environnement conformément à la directive CE. Les émissions de ce produit sont spécifiées dans la section Caractéristiques techniques à la page 18 et sur l'étiquette. Ce produit est conforme aux directives CE en vigueur. Remarque: les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à certains marchés. Plaque d'identification

2. Référence de produit

7. Année de production

Responsabilité Conformément à la loi sur la responsabilité du fait des produits, nous déclinons toute responsabilité pour tout dommage causé par notre produit si :

• le produit n'est pas correctement réparé ;

• le produit est réparé avec des pièces qui ne proviennent pas du fabricant ou qui ne sont pas homologuées par le fabricant ;

• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant ;

• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuée.

1107 - 006 - 23.06.2022Sécurité Définitions de sécurité Des avertissements, des recommandations et des remarques sont utilisés pour souligner des parties spécialement importantes du manuel.

AVERTISSEMENT: Symbole utilisé

en cas de risque de blessures ou de mort pour l'opérateur ou les personnes à proximité si les instructions du manuel ne sont pas respectées. REMARQUE: Symbole utilisé en cas de risque de dommages pour le produit, d'autres matériaux ou les environs si les instructions du manuel ne sont pas respectées. Remarque: Symbole utilisé pour donner des informations supplémentaires pour une situation donnée. Instructions générales de sécurité

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Ce produit est un outil dangereux si vous ne faites pas attention ou si vous l'utilisez de manière incorrecte. Ce produit peut causer des blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes. Avant d'utiliser le produit, il convient de lire attentivement et de bien comprendre les instructions contenues dans ce manuel de l'opérateur.

• Conservez tous les avertissements de sécurité et toutes les instructions.

• Respectez l'ensemble des lois et réglementations applicables.

• L'opérateur et son employeur doivent connaître et éviter tout risque au cours de l'utilisation du produit.

• Ne laissez personne utiliser le produit avant d'avoir lu et compris le contenu du manuel de l'opérateur.

• N'utilisez pas le produit sauf si vous bénéficiez d'une formation préalable. Assurez-vous que tous les opérateurs suivent une formation.

• Ne laissez pas un enfant utiliser le produit.

• Seules les personnes autorisées peuvent utiliser le produit.

• L'utilisateur est tenu responsable des accidents auxquels il expose autrui ou ses biens.

• N'utilisez jamais l'appareil si vous êtes fatigué ou malade, ou si vous êtes sous l'emprise d'alcool, de drogues ou de médicaments.

• Soyez toujours prudent et utilisez votre bon sens.

• Ce produit génère un champ électromagnétique durant son fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d'implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de leur implant avant d'utiliser cet appareil.

• Maintenez le produit propre. Assurez-vous que vous pouvez lire clairement les avertissements et les autocollants.

• N'utilisez pas le produit si celui-ci est défectueux.

• Ne modifiez pas ce produit.

• N'utilisez pas le produit s'il est susceptible d'avoir été modifié par d'autres personnes. Instructions de sécurité pour le fonctionnement

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Assurez-vous que vous savez arrêter le moteur rapidement en cas d'urgence.

• L'opérateur doit disposer de la force physique nécessaire pour utiliser le produit en toute sécurité.

• N'utilisez pas le produit sans les caches de protection.

• Utilisez un équipement de protection personnelle. Reportez-vous à la section Équipement de protection individuel à la page 7

• Assurez-vous que seules les personnes autorisées se trouvent dans la zone de travail.

• Veillez à ce que la zone de travail reste propre et bien éclairée.

• Veillez à vous tenir dans une position stable et sûre pendant l'utilisation du produit.

• Assurez-vous qu'il n'y a aucun risque de chute, pour vous ou pour le produit.

• Vérifiez l'absence d'huile ou de graisse sur la poignée.

• N'utilisez pas ce produit dans des zones présentant un risque d'incendie ou d'explosion.

• Le produit peut projeter des objets à grande vitesse. Assurez-vous que toutes les personnes se trouvant dans la zone de travail portent un équipement de protection individuel homologué. Veillez à ce qu'il ne reste pas d'objets meubles dans la zone de travail. 1107 - 006 - 23.06.2022 5• Avant de vous éloigner du produit, arrêtez le moteur et assurez-vous qu'il n'y a aucun risque de démarrage accidentel.

• Assurez-vous que des vêtements, cheveux longs et bijoux ne peuvent pas se coincer dans les pièces mobiles.

• Ne vous asseyez pas sur le produit.

• Ne frappez pas le produit.

• Utilisez toujours le produit en vous tenant derrière, les mains sur la poignée.

• N'utilisez pas le produit à proximité de câbles électriques. Le produit ne comporte pas d'isolation électrique et peut entraîner des risques de blessures ou la mort.

• Avant d'utiliser le produit, assurez-vous qu'aucun fil électrique, câble ou tuyau ne sont dissimulés dans la zone de travail. Si le produit heurte un objet caché, arrêtez immédiatement le moteur et examinez le produit et l'objet. Ne redémarrez pas le produit avant d'être sûr qu'il fonctionne en toute sécurité. Précautions relatives aux vibrations

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Au cours de l'utilisation du produit, des vibrations sont ressenties entre le produit et l'opérateur. Un fonctionnement régulier et fréquent du produit peut blesser ou augmenter le risque de blessures graves chez l'opérateur. Des blessures peuvent se produire au niveau des doigts, des mains, des poignets, des bras, des épaules, et/ou des nerfs et des organes d'irrigation sanguine, ou d'autres parties du corps. Les blessures peuvent être invalidantes et/ou permanentes et peuvent augmenter progressivement pendant des semaines, des mois ou des années. Des dommages peuvent également être provoqués au niveau du système de circulation sanguine, du système nerveux, des articulations et d'autres parties du corps.

• Des symptômes peuvent se produire pendant le fonctionnement du produit ou à un autre moment. Si vous avez des symptômes et que vous continuez d'utiliser le produit, ceux-ci peuvent augmenter ou devenir permanents. Si l'un de ces symptômes ou d'autres symptômes se produisent, consultez un médecin :

• engourdissement, perte de sensibilité, fourmillements, picotements, douleur, brûlure, palpitations, raideur, maladresse, faiblesse musculaire, changement de pigmentation de la peau ou de l'état physique.

• Les symptômes peuvent augmenter par temps froid. Utilisez des vêtements chauds et gardez les mains au chaud et au sec lorsque vous faites fonctionner le produit dans un environnement froid.

• Procédez à l'entretien et utilisez le produit comme indiqué dans le manuel d'utilisation afin de maintenir un bon niveau de vibrations.

• Le produit est doté d'un système anti-vibrations qui réduit les vibrations entre les poignées et l'opérateur. Laissez le produit faire le travail. N'appuyez pas fortement sur le produit. Tenez légèrement le produit au niveau des poignées, mais assurez-vous que vous pouvez le contrôler et l'utiliser en toute sécurité. Ne poussez pas les poignées dans les butées plus que nécessaire.

• Gardez uniquement les mains sur la ou les poignées. Éloignez toutes les autres parties du corps du produit.

• Arrêtez le produit immédiatement si de fortes vibrations se produisent soudainement. Ne poursuivez pas l'opération avant que la cause de l'augmentation des vibrations ait été supprimée. Sécurité antipoussière

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Le fonctionnement du produit peut entraîner de la poussière dans l'air. La poussière peut provoquer des blessures graves et des problèmes de santé permanents. Plusieurs autorités classent la poussière de silice parmi les poussières dangereuses. Quelques exemples de problèmes de santé pouvant être causés :

• Anomalies congénitales

• Inflammation de la peau.

• Utilisez un équipement adapté permettant de réduire la quantité de poussière et de fumées dans l'air et de diminuer la poussière présente sur les équipements de travail, les surfaces, les vêtements et les parties du corps. Par exemple, des systèmes de collecte de la poussière et des pulvérisateurs d'eau permettant de capter la poussière. Réduisez la quantité de poussière au niveau de la source, dans la mesure du possible. Assurez-vous que l'équipement est correctement installé et utilisé, et qu'un entretien régulier est effectué.

• Portez une protection respiratoire homologuée. Assurez-vous que la protection respiratoire est adaptée aux matériaux dangereux dans la zone de travail.

• Assurez-vous que la zone de travail est suffisamment ventilée.

• Si possible, placez l'échappement du produit à un endroit où la poussière ne peut pas pénétrer dans l'air.

1107 - 006 - 23.06.2022Sécurité relative aux gaz d'échappement

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Les gaz d'échappement du moteur contiennent du monoxyde de carbone, un gaz inodore, toxique et très dangereux. Respirer du monoxyde de carbone peut être mortel. Le monoxyde de carbone est inodore et invisible ; il est impossible de le sentir. Le monoxyde de carbone provoque des symptômes d'intoxication, notamment des vertiges, mais il est possible qu'une personne devienne rapidement inconsciente si la quantité ou la concentration de monoxyde de carbone est suffisante.

• Les gaz d'échappement contiennent également des hydrocarbures non brûlés, dont du benzène. À long terme, l'inhalation des gaz d'échappement peut entraîner des problèmes de santé.

• Les gaz d'échappement pouvant être vus ou sentis contiennent également du monoxyde de carbone.

• N'utilisez pas un produit doté d'un moteur à combustion à l'intérieur ou dans les zones insuffisamment ventilées.

• Ne respirez pas les gaz d'échappement.

• Assurez-vous que la zone de travail est suffisamment ventilée. Ceci est particulièrement important lorsque vous utilisez le produit dans des tranchées ou d'autres petites zones de travail, où les gaz d'échappement peuvent facilement s'accumuler. Sécurité relative au bruit

Lisez les instructions qui suivent avant d'utiliser le produit.

• Des niveaux sonores élevés et une exposition prolongée au bruit peuvent provoquer une perte auditive.

• Afin de maintenir le niveau sonore au minimum, effectuez l'entretien et utilisez le produit comme indiqué dans le manuel d'utilisation.

• Vérifiez si le silencieux présente des dommages et des défauts. Assurez-vous que le silencieux est correctement fixé à l'appareil.

• Utilisez des protège-oreilles homologués pendant l'utilisation du produit.

• Soyez attentif aux signaux d'alerte et aux appels lorsque vous portez des protège-oreilles. Retirez les protège-oreilles lorsque le produit est arrêté, sauf si les protège-oreilles sont nécessaires en raison du niveau sonore dans la zone de travail. Équipement de protection individuel

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Portez toujours un équipement de protection individuel homologué lorsque vous utilisez le produit. L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminue la gravité des blessures en cas d'accident. Faites appel à votre revendeur pour vous aider à sélectionner l'équipement de protection individuel adéquat.

• Vérifiez régulièrement l'état de votre équipement de protection individuel.

• Utilisez un casque de protection homologué.

• Utilisez des protège-oreilles agréés.

• Portez une protection respiratoire homologuée.

• Utilisez des protections pour les yeux homologuées avec protections latérales.

• Utilisez des gants de protection.

• Utilisez des bottes avec embouts en acier et semelle antidérapante.

• Utilisez des vêtements de travail homologués ou des vêtements près du corps équivalents dotés de manches longues et d'un pantalon. Extincteur

• Gardez un extincteur à proximité lors de l'utilisation du produit.

• Utilisez un extincteur à poudre de classe « ABE » ou un extincteur à gaz carbonique de type « BE ». Dispositifs de sécurité sur le produit

Lisez les instructions qui suivent avant d'utiliser le produit.

• N'utilisez pas un produit avec des dispositifs de sécurité défectueux.

• Contrôlez les dispositifs de sécurité régulièrement. Si les dispositifs de sécurité sont défectueux, parlez- en à votre agent d'entretien Husqvarna. Interrupteur de marche/arrêt du moteur Le moteur démarre uniquement lorsque l'interrupteur de marche/arrêt est réglé sur « ON ». Le moteur s'arrête lorsque l'interrupteur de marche/arrêt du moteur est réglé sur « OFF ». Vérification de l'interrupteur marche/arrêt du moteur

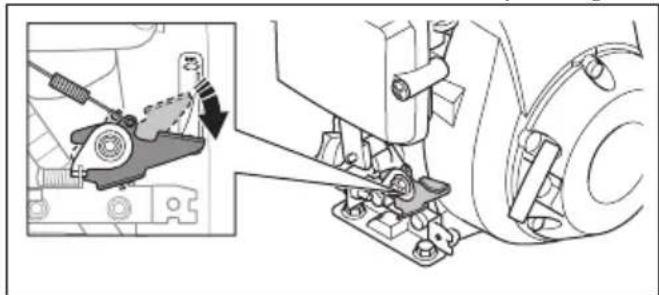

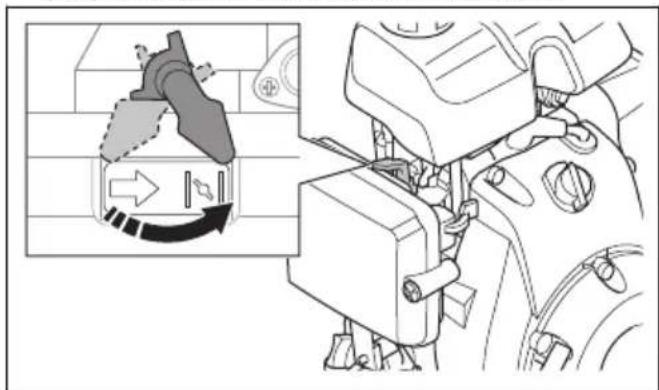

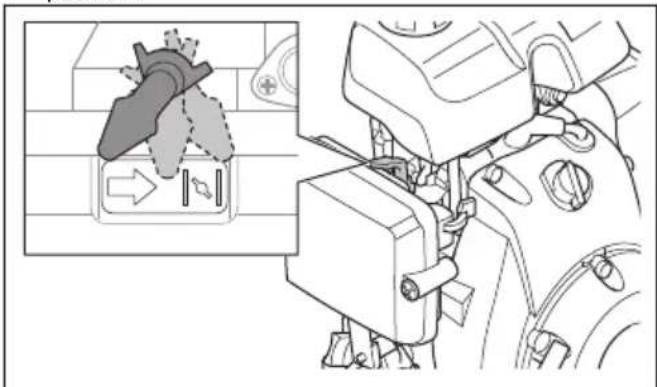

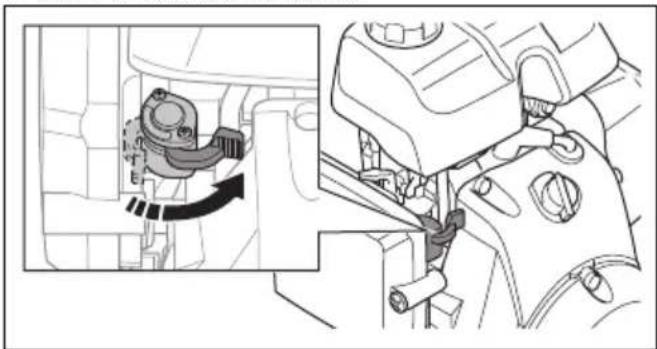

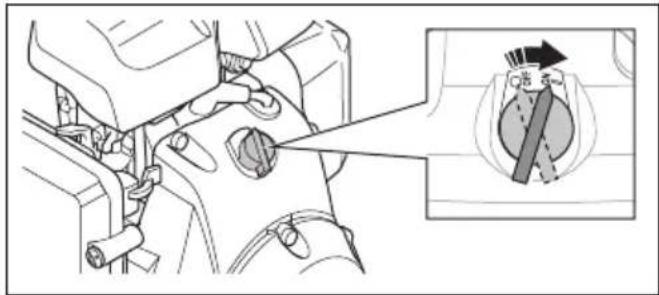

1. Démarrez le moteur. Reportez-vous à la section

Pour démarrer le produit à la page 10

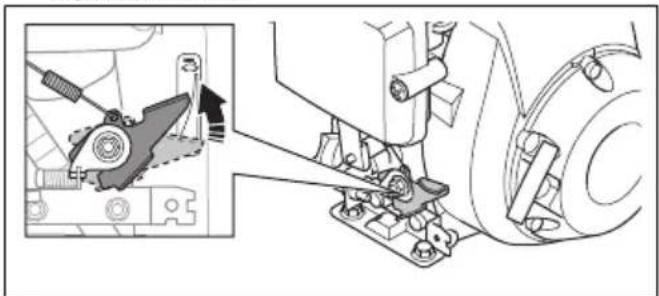

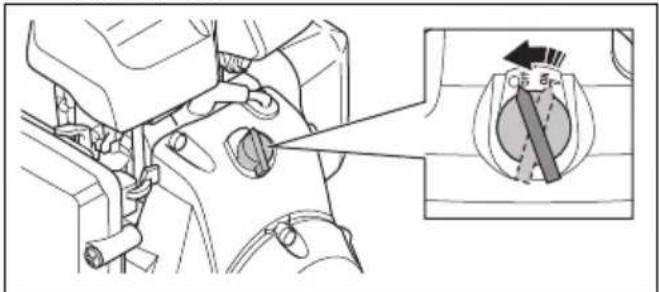

2. Placez l'interrupteur de marche/arrêt du moteur sur

« OFF ». Le moteur s'arrête. 1107 - 006 - 23.06.2022 7Silencieux Le silencieux est conçu pour réduire au maximum le niveau sonore et rejeter les gaz d'échappement loin de l'utilisateur. N'utilisez pas la machine si le silencieux est manquant ou défectueux. Un silencieux en mauvais état augmente le niveau sonore et le risque d'incendie.

AVERTISSEMENT: Le silencieux

devient très chaud pendant et après utilisation et lorsque le moteur fonctionne au régime de ralenti. Soyez vigilant à proximité des matériaux inflammables et/ou des fumées pour prévenir tout risque d'incendie. Pour contrôler le silencieux

• Examinez le silencieux régulièrement pour s'assurer qu'il est correctement fixé et qu'il n'est pas endommagé. Cadre de sécurité Le cadre de sécurité évite d'endommager le produit en cas de chute. La poignée et le point de levage sont des pièces du cadre de sécurité. Pour contrôler le cadre de sécurité

• Assurez-vous de l'absence de fissures ou d'autres dommages sur le cadre de sécurité.

• Assurez-vous que le cadre de sécurité est correctement installé sur le produit. Dispositifs anti-vibrations Les dispositifs anti-vibrations réduisent les vibrations dans le produit. Les dispositifs anti-vibrations réduisent les vibrations nuisibles afin d'éviter de blesser l'opérateur ou d'endommager le produit. Vérification des dispositifs anti-vibrations Le produit est équipé de 4 dispositifs anti-vibrations, 2 sur le côté gauche et 2 sur le côté droit.

• Vérifiez que les dispositifs anti-vibrations sont correctement installés.

• Vérifiez que les dispositifs anti-vibrations ne présentent pas de dommages ou de signes d'usure.

• Remplacez les dispositifs anti-vibrations si nécessaire. Sécurité carburant

Lisez les instructions qui suivent avant d'utiliser le produit.

• Le carburant est inflammable et ses vapeurs sont explosives. Faites attention lors de la manipulation du carburant pour éviter tout risque de blessures, d'incendie et d'explosion.

• Ne respirez pas les vapeurs de carburant. Les vapeurs de carburant sont toxiques et peuvent causer des blessures. Assurez-vous que la ventilation est suffisante.

• Ne retirez pas le bouchon du réservoir de carburant et ne remplissez pas le réservoir quand le moteur tourne.

• Laissez le moteur se refroidir avant de faire le plein.

• Ne faites pas le plein de carburant dans un espace intérieur. Un débit d'air insuffisant peut causer des blessures graves, voire mortelles dues à une asphyxie ou au monoxyde de carbone.

• Ne fumez pas à proximité du carburant ou du moteur.

• Ne mettez pas d'objets chauds à proximité du carburant ou du moteur.

• Ne faites pas le plein de carburant à proximité d'étincelles ou de flammes.

• Avant de faire le plein, ouvrez le bouchon du réservoir de carburant lentement et relâchez la pression avec précaution.

• La présence de carburant sur la peau peut causer des blessures. Si votre peau entre en contact avec le carburant, lavez les parties qui ont été en contact avec de l'eau et du savon.

• Si vous avez renversé du carburant sur vos vêtements, changez de vêtements immédiatement.

• Ne remplissez pas entièrement le réservoir de carburant. La chaleur entraîne la dilatation du carburant. Laissez un espace en haut du réservoir de carburant.

• Serrez complètement le bouchon du réservoir de carburant. Si le bouchon du réservoir de carburant n'est pas serré, il y a un risque d'incendie.

• Avant de démarrer le produit, éloignez-le d'au moins 3 m/10 pi de l'endroit où vous effectuez l'appoint de carburant.

• Ne démarrez pas le produit si du carburant ou de l'huile moteur a été renversé(e) sur le produit. Retirez le carburant et l'huile moteur indésirables et laissez sécher le produit avant de démarrer le moteur.

• Vérifiez régulièrement s'il y a des fuites de moteur. S'il y a des fuites dans le système de carburant, ne démarrez pas le moteur jusqu'à ce que les fuites soient réparées.

• N'examinez pas la présence de fuites sur le moteur avec vos doigts.

• Conservez le carburant uniquement dans des récipients homologués.

• Lorsque le produit et le carburant sont stockés, assurez-vous que le carburant et les vapeurs de carburant ne peuvent pas provoquer des dégâts.

• Videz le carburant dans un récipient homologué à l'extérieur et loin de toute étincelle et flamme.

1107 - 006 - 23.06.2022Instructions de sécurité pour utilisation en pente

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• N'utilisez pas le produit dans une pente supérieure à 20°. Les sols meubles, les vibrations et la vitesse de fonctionnement peuvent entraîner la chute du produit dans une pente inférieure à 20°.

• Assurez-vous que la zone de travail est sécurisée. L'utilisation du produit est moins sûre sur un sol humide ou meuble. Soyez très prudent lors de l'utilisation du produit dans des pentes et sur des surfaces rocailleuses.

• Lors de l'utilisation du produit dans une pente, assurez-vous que toutes les personnes présentes dans la zone de travail se trouvent au-dessus du produit.

• Utilisez le produit de bas en haut et de haut en bas, et non en travers.

• Ne stationnez pas le produit sur un terrain en pente. Si vous devez stationner le produit dans une pente, assurez-vous qu'il ne risque pas de tomber. Sa chute risquerait d'entraîner des blessures et des dommages. Instructions de sécurité pour utilisation à proximité de bordures

AVERTISSEMENT: Lisez les

instructions qui suivent avant d'utiliser le produit.

• Le produit risque de tomber lorsqu'il est utilisé à proximité de bordures. Conservez toujours au minimum ⅔ du produit sur une surface suffisamment stable pour supporter son poids.

• En cas de chute, coupez le moteur avant de soulever le produit pour le remettre sur une surface suffisamment stable. Reportez-vous à la section Pour lever le produit à la page 15

Consignes de sécurité pour l'entretien

Lisez les instructions qui suivent avant d'utiliser le produit.

• Si l'entretien n'est pas effectué correctement et régulièrement, le risque de blessures et d'endommagement du produit augmente.

• Utilisez un équipement de protection personnelle. Reportez-vous à la section Équipement de protection individuel à la page 7

• Arrêtez le moteur et assurez-vous que toutes les pièces du produit soient froides avant de faire l'entretien.

• Nettoyez le produit afin de retirer tout matériau dangereux avant de faire l'entretien.

• Débranchez le chapeau de bougie d'allumage avant d'effectuer l'entretien.

• Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles. Ne démarrez pas le produit dans un local clos ou à proximité de matériaux inflammables.

• Ne modifiez pas le produit. Les modifications apportées au produit qui ne sont pas approuvées par le fabricant peuvent causer des blessures graves, voire mortelles.

• Utilisez toujours les accessoires et les pièces de rechange d'origine. Les accessoires et les pièces de rechange qui ne sont pas approuvés par le fabricant peuvent causer des blessures graves, voire mortelles.

• Remplacez les pièces endommagées, usées ou cassées.

• Effectuez uniquement les tâches d'entretien décrites dans le présent manuel de l'opérateur. Laissez un centre d'entretien homologué se charger de toutes les autres opérations d'entretien.

• Retirez tous les outils du produit avant de démarrer le moteur après l'entretien. Les outils mobiles ou les outils fixés aux pièces en rotation peuvent entraîner des blessures.

• Après l'entretien, contrôlez le niveau de vibrations dans le produit. S'il n'est pas correct, contactez un centre de service agréé.

• Demandez à un centre de service agréé d'effectuer régulièrement l'entretien du produit. Utilisation Introduction

AVERTISSEMENT: Assurez-vous

de lire et de comprendre le chapitre dédié à la sécurité avant d'utiliser l'appareil. À faire avant de démarrer le produit

• Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions.

• Lisez le manuel d'utilisation fourni par le fabricant du moteur. 1107 - 006 - 23.06.2022 9• Effectuez l'entretien quotidien. Reportez-vous à la section Schéma d'entretien à la page 12

Réservoir d'eau Sur LF 60, un réservoir d'eau est disponible en option pour le compactage de l'asphalte. REMARQUE: Ne versez pas d'autres liquides que de l'eau dans le réservoir d'eau. Les autres liquides peuvent endommager le produit et nuire à l'environnement. Pour démarrer le produit

1. Ouvrir le robinet à carburant.

2. Placer la commande d'accélération à ⅓ du régime.

3. Placez la commande de starter sur la bonne

position. a) Si le moteur est froid, fermez le starter. b) Si le moteur est chaud ou si la température ambiante est élevée, ouvrez le starter.

4. Placez l'interrupteur de marche/arrêt du moteur sur

5. Tirez lentement la poignée du câble du démarreur

jusqu'à ressentir une résistance.

6. Relâchez la poignée du câble du démarreur pour

laisser le câble du démarreur revenir en arrière.

7. Tirez la poignée du câble du démarreur jusqu'à ce

que le moteur démarre.

8. Ouvrez progressivement la commande du starter

jusqu'à ce qu'elle soit complètement ouverte.

9. Laissez le moteur fonctionner au ralenti pendant 2 à

10. Placer la commande d'accélération sur plein régime.

1107 - 006 - 23.06.2022Pour arrêter le produit

1. Passez la commande d'accélération en position de

2. Placez l'interrupteur de marche/arrêt sur « OFF ». Le

3. Déplacez le robinet de carburant sur la position

« OFF ». Pour utiliser le produit REMARQUE: Utilisez toujours le produit en marche avant et à plein régime. Un régime moteur inférieur et un mouvement vers l'arrière empêchent le fonctionnement correct de l'élément excentrique et peuvent provoquer une défaillance du produit.

1. Faites fonctionner le moteur à plein régime.

2. Poussez délicatement le produit vers l'avant.

REMARQUE: n'appuyez pas sur le produit. Une pression trop importante peut entraîner un résultat insatisfaisant.

3. Pour changer de direction, tournez le produit.

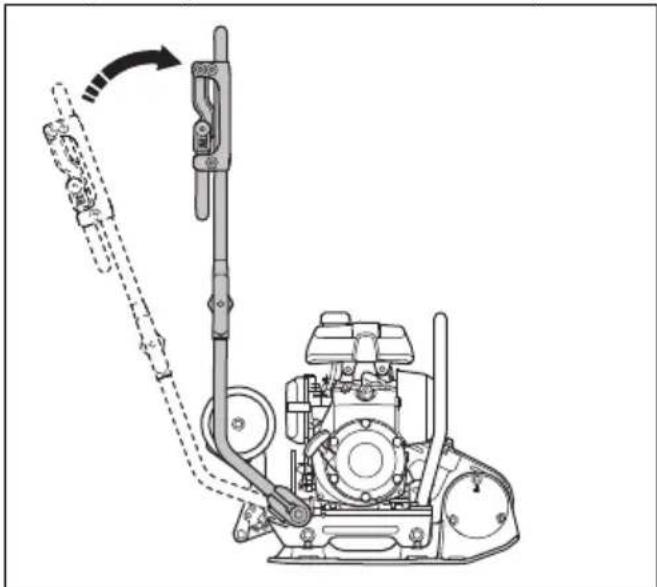

a) Pour faire pivoter le produit avec un rayon de braquage minimum, placez la poignée à un angle de 90 degrés. Utilisez cette fonction dans les petits espaces et sur les surfaces non planes. Pour régler le produit en position de fonctionnement

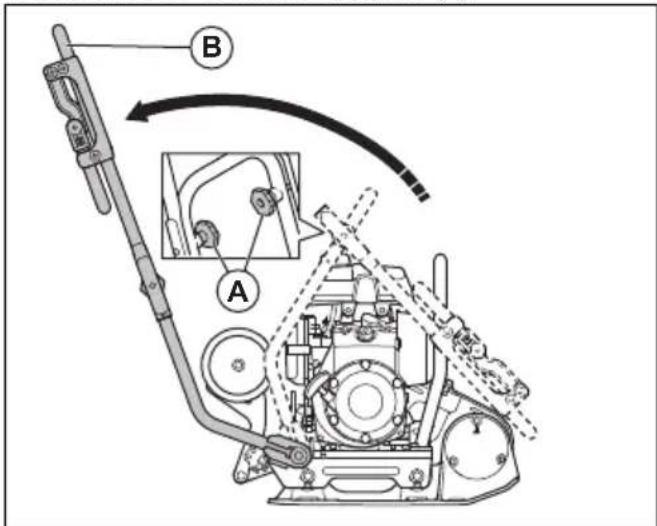

1. Desserrez les boutons de poignée (A).

2. Soulevez la poignée (B).

3. Serrez les boutons de poignée (A).

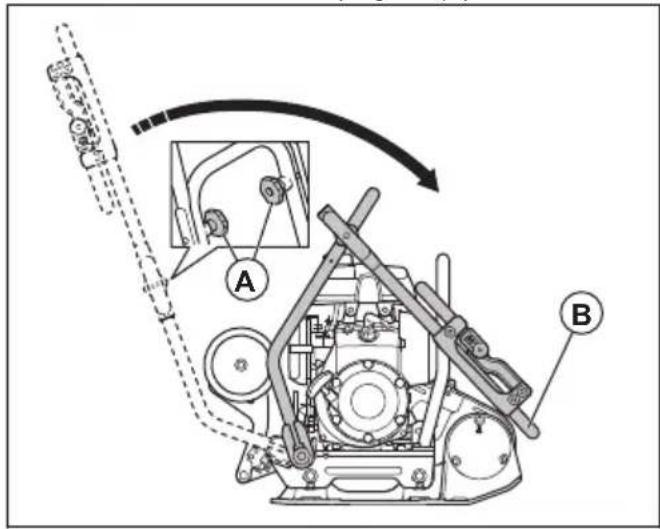

1107 - 006 - 23.06.2022 11Pour régler le produit en position de transport

1. Desserrez les boutons de poignée (A).

2. Abaissez la poignée (B).

3. Serrez les boutons de poignée (A).

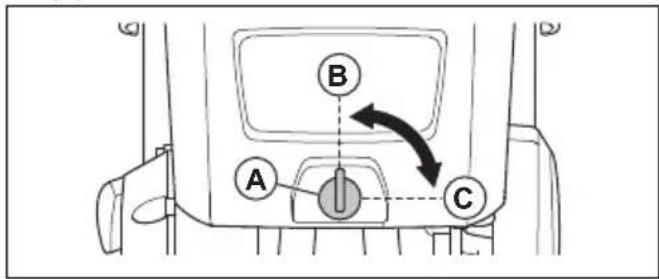

Pour régler le débit d'eau sur (LF 60)

• Tournez le robinet d'eau (A). Réglez le débit d'eau entre les modes fermé (B) et complètement ouvert (C).

AVERTISSEMENT: assurez-vous

de lire et de comprendre le chapitre sur la sécurité avant de procéder à l'entretien du produit. Schéma d'entretien

• = Entretien général effectué par l'opérateur. Les instructions ne sont pas mentionnées dans ce manuel d'utilisation. X = Les instructions sont mentionnées dans ce manuel d'utilisation. O = Consultez le manuel du moteur pour obtenir des instructions. Entretien général du produit Avant utili- sation, tou- tes les 10 heures Une fois par semaine, toutes les 100 heures Assurez-vous qu'il n'y a pas de fuite d'huile ou de carburant. * Nettoyez le produit. X Assurez-vous que les vis et les écrous sont serrés. * Vérifiez que la commande d'accélération et la commande de starter ne sont pas endommagées.

Assurez-vous que la commande d'accélération et la commande de starter peuvent se déplacer facilement.

Vérifiez que les dispositifs anti-vibrations ne sont pas endommagés. X Vérifiez la tension de courroie trapézoïdale et l'absence de dommages. Réglez ou remplacez la courroie trapézoïdale si nécessaire.

12 1107 - 006 - 23.06.2022Entretien du moteur Avant utili- sation, tou- tes les 10 heures Après les 20 premiè- res heures Une fois par semaine, toutes les 100 heures Tous les ans, toutes les 300 heu- res Vérifiez le niveau de carburant et le niveau d'huile mo- teur.

Nettoyez les ailettes de refroidissement du moteur. O Vérifiez le filtre à air. Nettoyez le filtre à air si nécessaire. X X Nettoyez le filtre à air. X Remplacer le filtre à air. X Changez l'huile moteur. X X X Vérifiez la vitesse du moteur. O O O Examinez et nettoyez la bougie. Remplacez la bougie si nécessaire. O O Remplacez la bougie. O Nettoyez le robinet de carburant du carburateur. O O Nettoyez le pare-étincelles du silencieux. O O Réglez le jeu de la tête de soupape d'admission d'air et les soupapes d'échappement.

Vidangez le carburant et nettoyez le réservoir de carbu- rant et le filtre à carburant. O O Nettoyez et réglez le carburateur. O Remplacez le filtre à carburant. O Nettoyage du produit

• Nettoyez le produit à l'eau courante à l'aide d'un tuyau ou d'un nettoyeur à haute pression. REMARQUE: ne pointez pas l'eau directement au niveau du bouchon du réservoir de carburant, des composants électriques ou du moteur.

• Retirez la graisse et l'huile de la poignée. Pour faire une inspection générale

• Assurez-vous que l'ensemble des vis et des écrous du produit sont correctement serrés. Contrôle du niveau d'huile moteur

1. Nettoyez autour du bouchon du réservoir d'huile et

2. Nettoyez l'huile sur la jauge.

3. Replacez la jauge complètement dans le réservoir

5. Inspectez le niveau d'huile sur la jauge.

6. Si le niveau d'huile est bas, faites l'appoint d'huile

moteur et contrôlez à nouveau le niveau d'huile. Pour savoir quel type d'huile utiliser, reportez-vous

Caractéristiques techniques à la page 18 ou au manuel du moteur. Pour remplacer l'huile moteur Si le moteur est froid, faites tourner le moteur pendant 1 à 2 minutes avant de vidanger l'huile moteur. Ainsi, l'huile moteur sera chaude et plus facile à vidanger.

AVERTISSEMENT: L'huile moteur

est très chaude juste après l'arrêt du moteur. Laissez le moteur refroidir avant de vidanger l'huile moteur. Si vous renversez de l'huile moteur sur votre peau, nettoyez avec de l'eau et du savon.

1. Placez un récipient sous le bouchon de vidange pour

récupérer l'huile moteur. 1107 - 006 - 23.06.2022 132. Déposez le bouchon de vidange d'huile (A) et raccordez un flexible (B).

3. Inclinez le produit et laissez l'huile s'écouler dans le

5. Installez le bouchon de vidange d'huile et serrez-le.

6. Faites le plein d'huile moteur neuve. Reportez-vous

au manuel du moteur pour connaître le type d'huile approprié.

7. Contrôlez le niveau d'huile moteur.

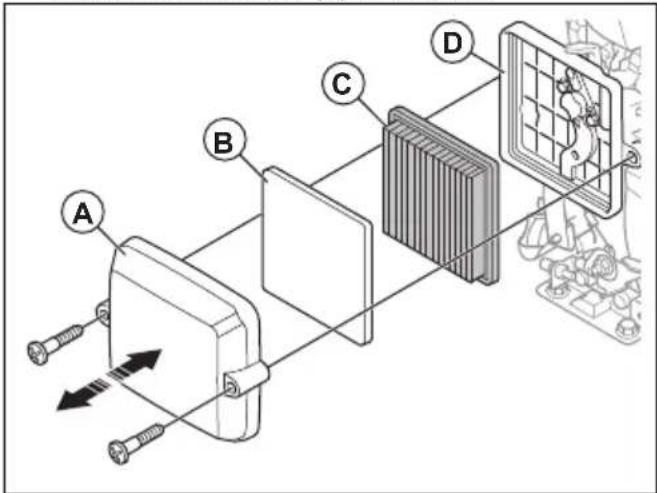

Pour nettoyer et remplacer le filtre à air

AVERTISSEMENT: utilisez une

protection respiratoire homologuée lorsque vous nettoyez ou remplacez le filtre à air. Mettez au rebut les filtres à air usés de manière appropriée. La poussière présente dans le filtre à air est dangereuse pour la santé.

AVERTISSEMENT: Ne nettoyez

pas le filtre à air à l'air comprimé. Cette action endommage le filtre à air et augmente le risque d'inhalation de poussière dangereuse.

1. Desserrez les 2 vis qui maintiennent en place le

couvercle du filtre à air (A) et retirez-le.

2. Déposez l'élément en mousse du filtre (B) du

couvercle de filtre à air.

3. Déposez l'élément filtrant en papier (C) du boîtier du

4. Nettoyez le boîtier du filtre à air et le couvercle de

filtre à air avec un chiffon humide.

5. Vérifiez les éléments du filtre à air. Mettez au rebut

les éléments du filtre à air qui sont endommagés. REMARQUE: remplacez toujours un filtre à air endommagé car de la poussière pourrait pénétrer dans le moteur et l'endommager.

6. Tapotez l'élément filtrant en papier contre une

surface dure ou utilisez un aspirateur pour retirer les particules. REMARQUE: ne laissez pas l'embout de l'aspirateur toucher la surface de l'élément filtrant en papier. Conservez une petite distance de sécurité. La surface fragile de l'élément filtrant en papier est endommagée en cas de contact avec des objets.

7. Nettoyez l'élément en mousse du filtre avec une

solution à base de savon et d'eau.

8. Rincez l'élément en mousse du filtre dans de l'eau

9. Comprimez l'élément en mousse du filtre pour

éliminer l'eau et permettre à l'élément en mousse du filtre de sécher complètement. REMARQUE: Ne versez pas d'huile sur l'élément en mousse du filtre à air.

10. Installez le filtre à air en procédant dans l'ordre

inverse. Contrôle de la courroie trapézoïdale

N'utilisez pas le produit si le carter de la courroie trapézoïdale n'est pas installé.

1. Arrêtez le moteur.

1107 - 006 - 23.06.20222. Retirez le carter de la courroie trapézoïdale. 3. Vérifiez l'absence de dommages et de défauts auniveau de la courroie trapézoïdale. Remplacez lacourroie trapézoïdale si nécessaire.4. Contrôlez la tension de la courroie trapézoïdale.5. Si la tension de la courroie est insuffisante, procédezcomme suit :a) Desserrez les 4 boulons qui fixent le moteur à laplaque inférieure.b) Reculez le moteur.c) Assurez-vous que les poulies de la courroietrapézoïdale sont alignées, puis serrez les4 boulons.6. Installez le carter de la courroie trapézoïdale. Transport, entreposage et mise au rebut Transport

AVERTISSEMENT: soyez prudent

lors du transport. Le produit est lourdet peut provoquer des blessures ou êtreendommagé en cas de chute ou dedéplacement lors du transport.Des roues de transport vous permettent de déplacermanuellement le produit sur de courtes distances.Pour de longues distances, soulevez le produit pour ledéplacer ou le placer sur un véhicule. REMARQUE: ne remorquez pas le produit derrière un véhicule. Engagement des roues de transport (option)

• Rabattez les roues en dessous de la plaque de fond. Pour lever le produit

AVERTISSEMENT: Assurez-vous

que l'équipement de levage présente labonne spécification afin de soulever leproduit en toute sécurité. La plaquesignalétique sur le produit indique le poidsdu produit.

AVERTISSEMENT: ne marchez

pas sur un produit soulevé et ne restez endessous ou à proximité.1. Réglez le produit en position de transport. Reportez-vous à la section Pour régler le produit en position de transport à la page 12

2. Attachez l'équipement de levage à l'anneau delevage (A).a) LF 50:

AVERTISSEMENT: N'utilisez pas

de crochets métalliques, de chaînes ou d'autres équipements de levage dont les bords sont irréguliers et qui peuvent endommager l'anneau de levage.

AVERTISSEMENT: ne soulevez

pas un produit endommagé. Assurez-vous que les dispositifs anti-vibrations (B) sont montés correctement et qu'ils ne sont pas endommagés. Pour transporter le produit placé sur un véhicule de transport en toute sécurité avec des sangles d'arrimage

1. Placez la poignée en position de transport.

Reportez-vous à la section Pour régler le produit en position de transport à la page 12

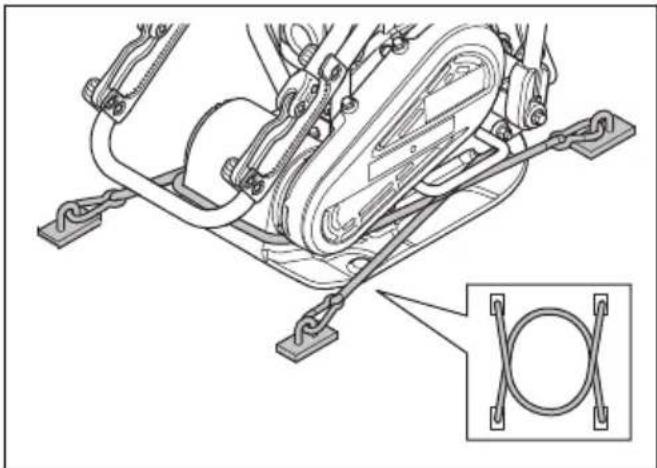

2. Placez 2 sangles autour de la plaque de fond.

a) Placez une sangle autour de l'avant de la plaque de fond et fixez-la au véhicule. b) Placez une sangle autour de l'arrière de la plaque de fond et fixez-la au véhicule. LF 50: LF60: Remisage

• Videz le carburant du réservoir de carburant avant de stocker le produit pendant une longue période. Mettez le carburant au rebut dans une déchetterie appropriée.

• Nettoyez le produit avant de le remiser. Retirez l'huile et la poussière des pièces en caoutchouc.

• Nettoyez le filtre à air avant le stockage.

• Tirez délicatement sur la poignée du câble du démarreur jusqu'à ressentir une légère résistance. Ceci permet de fermer les soupapes et d'éviter que l'humidité ne pénètre dans le cylindre du moteur.

• Placez un capot de protection sur le produit.

• Conservez le produit dans un endroit sec et à l'abri du gel.

• Conservez le produit dans un endroit verrouillé afin que des enfants ou personnes qui ne sont pas autorisées à l'utiliser ne puissent pas y avoir accès. Mise au rebut

• Respectez les consignes locales de recyclage et la réglementation en vigueur.

• Mettez au rebut tous les produits chimiques tels que l'huile moteur ou le carburant à un centre d'entretien ou à une déchetterie appropriée.

1107 - 006 - 23.06.2022• Lorsque vous n'utilisez plus le produit, renvoyez-le à un Husqvarnaconcessionnaire ou mettez-le au rebut dans une déchetterie. 1107 - 006 - 23.06.2022 17Caractéristiques techniques Caractéristiques techniques (LF 50) Poids net, kg/lb 52/114,6 Poids en ordre de marche (EN 500, huile comprise, ½ carburant), en kg/lb 52,5/115,7 Marque/type du moteur Honda, GXR 120 Puissance moteur, kW/ch à tr/min

2,3/3,1 à 3 600 Fréquence de vibration, Hz/tr/min 95/5700 Amplitude, mm/po. 0,905/0,04 Force centrifuge, kN/lbf 8,4/1888 Vitesse de fonctionnement, m/min ou pi/min 32 ou 105 Inclinaison max., degrés/% 20/36 Capacité du réservoir de carburant, l/qt 1,2/1,26 Capacité d'huile moteur *, l/qt 0,4/0,42 Consommation de carburant, l/h ou qts/h 0,67 ou 0,71 Carburant * Essence sans plomb, 10 % d'éthanol max Huile moteur * SAE 10W-30, API Class SJ

• = Pour de plus amples informations et pour toute question concernant ce moteur en particulier, consultez le manuel du moteur ou le site Internet du fabricant du moteur. Vibrations et émissions sonores Niveau de puissance acoustique mesuré, dB (A) 101 Niveau de puissance acoustique garanti L

Niveau de pression sonore à l'oreille de l'utilisateur, L

, poignée standard/poignée à faibles vibrations

Chiffre spécifié par le constructeur du moteur. La puissance nominale du moteur indiquée est la puissance nette moyenne (à un régime spécifié) d'un moteur de production classique pour le modèle de moteur mesurée selon la norme SAE J1349/ISO1585. Les moteurs produits à grande échelle peuvent s'écarter de cette valeur. La puissance de sortie effective du moteur installé sur le produit fini dépend de la vitesse de fonctionnement, des conditions environnementales et d'autres valeurs.

Émissions sonores dans l'environnement mesurées comme puissance sonore (L

) selon la norme EN ISO 3744, conformément à la directive européenne CE 2000/14/CE. La différence entre le niveau de puissance sonore garanti et le niveau mesuré réside dans le fait que le niveau garanti prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.

conformément à la norme EN ISO 11201, EN 500-4. Incertitude K

Valeur de vibration conformément à la norme EN 500-4. Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation standard) de 1,5 m/s

18 1107 - 006 - 23.06.2022Poids pour les options Roue de transport, kg/lb 4,4/9,7 Poignée à faibles vibrations, kg/lb 1,1/2,4 Caractéristiques techniques (LF 60) Poids net, kg/lb LA : 62/136,7 LAT : 66,4/146,4 Poids en ordre de marche (EN 500, huile comprise, ½ carburant), en kg/lb LA : 62,5/137,8 LAT : 66,9/147,5 Marque/type du moteur Honda, GXR 120 Puissance moteur, kW/ch à tr/min

2,3/3,1 à 3 600 Fréquence de vibration, Hz/tr/min 95/5700 Amplitude, mm/po. 0,943/0,04 Force centrifuge, kN/lbf 10,4/2338 Vitesse de fonctionnement, m/min ou pi/min 22 ou 72 Inclinaison max., degrés/% 20/36 Capacité du réservoir de carburant, l/qt 1,2/1,26 Capacité d'huile moteur *, l/qt 0,4/0,42 Consommation de carburant, l/h ou qts/h 0,67 ou 0,71 Réservoir d'eau pour l'asphalte, l/gal 5/1,32 Carburant * Essence sans plomb, 10 % d'éthanol max Huile moteur * SAE 10W-30, API Class SJ

• = Pour de plus amples informations et pour toute question concernant ce moteur en particulier, consultez le manuel du moteur ou le site Internet du fabricant du moteur. Vibrations et émissions sonores Niveau de puissance acoustique mesuré, dB (A) 101

Chiffre spécifié par le constructeur du moteur. La puissance nominale du moteur indiquée est la puissance nette moyenne (à un régime spécifié) d'un moteur de production classique pour le modèle de moteur mesurée selon la norme SAE J1349/ISO1585. Les moteurs produits à grande échelle peuvent s'écarter de cette valeur. La puissance de sortie effective du moteur installé sur le produit fini dépend de la vitesse de fonctionnement, des conditions environnementales et d'autres valeurs. 1107 - 006 - 23.06.2022 19Vibrations et émissions sonores Niveau de puissance acoustique garanti L

Niveau de pression sonore à l'oreille de l'utilisateur, L

, poignée standard/poignée à faibles vibrations

7,9/1,9 Poids pour les options Roue de transport, kg/lb 4,4/9,7 Poignée à faibles vibrations, kg/lb 1,1/2,4 Déclaration relative au bruit et aux vibrations Ces valeurs déclarées ont été obtenues grâce à des essais types effectués en laboratoire conformément à la directive ou aux normes mentionnées. Elles conviennent à l'établissement d'une comparaison avec les valeurs déclarées d'autres produits testés conformément aux mêmes normes ou à la même directive. Ces valeurs ne sont pas adaptées à une utilisation à des fins d'évaluations des risques ; les valeurs mesurées dans différents lieux de travail peuvent être plus élevées. Les valeurs d'exposition réelles et les risques de blessures rencontrés par chaque utilisateur sont uniques et dépendent de la manière dont l'utilisateur travaille, dans quel matériau le produit est utilisé, mais aussi de la durée d'exposition, de la condition physique de l'utilisateur et de l'état du produit.

Émissions sonores dans l'environnement mesurées comme puissance sonore (L

) selon la norme EN ISO 3744, conformément à la directive européenne CE 2000/14/CE. La différence entre le niveau de puissance sonore garanti et le niveau mesuré réside dans le fait que le niveau garanti prend également en compte la dispersion et les variations d'une machine à l'autre du même modèle, conformément à la directive 2000/14/CE.

conformément à la norme EN ISO 11201, EN 500-4. Incertitude K

Valeur de vibration conformément à la norme EN 500-4. Les données reportées pour le niveau de vibrations montrent une dispersion statistique typique (déviation standard) de 1,5 m/s

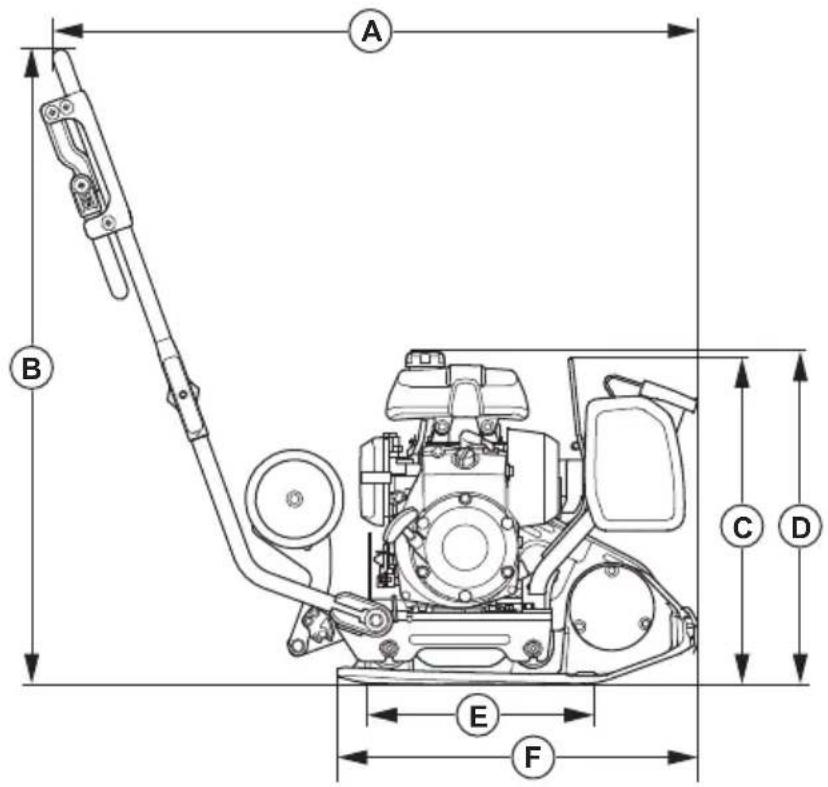

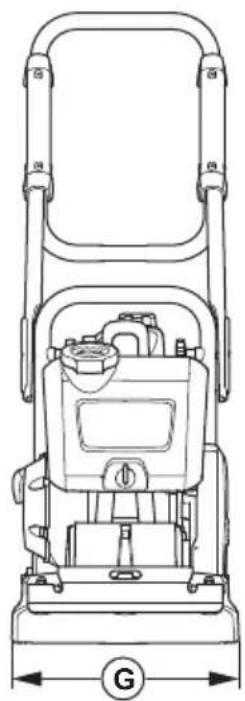

20 1107 - 006 - 23.06.2022Dimensions du produit (LF 50)

Longueur avec la poignée, mm/po. 940/37 E Longueur de la plaque de fond, mm/po. 505/19,9

Hauteur de la poignée, mm/po. 965/38 F Longueur, poignée repliée, mm/po 680/26,7

Hauteur, mm/po. 605/23,8 G Hauteur avec poignée re- pliée, mm/in. 605/23,8

/pi² 0,090/097 H Largeur, mm/po. 320/12,6 1107 - 006 - 23.06.2022 21Dimensions du produit (LF 60)

Longueur avec la poignée, mm/po. 986/38,8 F Longueur de la plaque de fond, mm/po 550/21,7

Hauteur de la poignée, mm/po. 968/38,1 G Largeur, mm/po. 350/13,7

Hauteur au point de leva- ge du cadre de sécurité, mm/po. 490/19,3 H Longueur avec poignée re- pliée, mm/po. 680/26,7

Hauteur, mm/po. 505/19,9 I Hauteur avec poignée re- pliée, mm/in. 605/23,8 22 1107 - 006 - 23.06.2022E Zone de contact de la pla- que de fond, m

/pi² 0,093/1,001 1107 - 006 - 23.06.2022 23Déclaration de conformité CE Déclaration de conformité CE Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : +46-36-146500, déclarons sous notre entière responsabilité que le produit : Description Machine de compactage avec plaque avant Marque Husqvarna Type/Modèle LF 50, LF 60 Identification Numéros de série à partir de 2022 et ultérieurs est entièrement conforme à la réglementation et aux directives de l'UE suivantes : Directive/Réglementation Description 2014/30/UE « relative à la compatibilité électromagnétique » 2006/42/EC « relative aux machines » 2000/14/EC « relative au bruit extérieur » et que les normes harmonisées et/ou les spécifications techniques suivantes sont appliquées : EN 500-1+A1:2009 EN 500-4:2011 Organisme notifié : 0404, RISE SMP Svensk Maskinprovning AB, Verkstadsgatan 17, Box 4053, 904 32 UMEÅ, Sweden, a certifié la conformité avec la Directive du Conseil 2000/14/CE, procédure d'évaluation de la conformité : Annexe VI. Pour toute information relative aux émissions sonores, veuillez consulter le chapitre Caractéristiques techniques à la page 18

Partille, 2022-03-29 Martin Huber Directeur R&D, surfaces et sols en béton Husqvarna AB, division Construction Responsable de la documentation technique 24 1107 - 006 - 23.06.20221107 - 006 - 23.06.2022 2526 1107 - 006 - 23.06.20221107 - 006 - 23.06.2022 27www.husqvarnacp.com Instructions d’origine 1140383-31 2022-07-01 Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparaon ou le don de votre appareil ! À DÉPOSEREN MAGASINÀ DÉPOSEREN DÉCHÈTERIE

Cet appareil, ses cordons, et baerie se recyclent
