DQFF15ST - Prise électrique encastrable LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise électrique encastrable
Marque	Legrand
Modèle	DQFF15ST
Numéros de catalogue	DQFF15ST, DQFF15BK, DQFF15UST, DQFF15UBK, DQFF15ST-2A, DQFF15BK-2A, DQFF15UST-2A, DQFF15UBK-2A, DQFF20ST, DQFF20BK, DQFF20UST, DQFF20UBK, DQFF20ST-2A, DQFF20BK-2A, DQFF20UST-2A, DQFF20UBK-2A
Pays d'origine	Fabriqué au Mexique
Tension nominale	120 V (typique)
Courant nominal	15 A
Résistance aux intempéries	Résiste à la poussière et aux éclaboussures
Compartiment de communication	Deux passe-fils pour câbles de communication
Installation	Encaster dans une découpe de 12,7 mm (1/2 po) pour les angles, utiliser une scie sauteuse
Raccordement	Conduit standard de 9,5 mm (3/8 po), fils : noir (phase), blanc (neutre), vert (terre)
Fixation	Sous la table, fixations aux encoches avec vis imperdables
Protection recommandée	Circuit protégé GFCI (disjoncteur différentiel)
Zones d'utilisation interdites	Zones de soins généraux ou intensifs (article 517 du NEC)
Entretien et nettoyage	Déconnecter le disjoncteur avant nettoyage ; laisser sécher complètement en cas d'humidité
Pièces détachées	Non spécifié ; contacter Legrand pour remplacement
Réparabilité	Non spécifié ; installation par un électricien qualifié recommandée
Informations générales	Conforme au Code national de l'électricité (NEC) ; usage intérieur/extérieur limité

FOIRE AUX QUESTIONS - DQFF15ST LEGRAND

Quelle est la tension et le courant nominal de la prise Legrand DQFF15ST ?

La prise est conçue pour une tension de 120 V et un courant nominal de 15 A, comme indiqué par le modèle.

Cette prise est-elle résistante à l'eau ?

Elle résiste à la poussière et aux éclaboussures, mais n'est pas étanche. En cas d'infiltration de liquide, coupez immédiatement le courant et laissez sécher complètement.

Puis-je installer cette prise dans une salle de bain ou une cuisine ?

Oui, mais veillez à utiliser un circuit protégé par un disjoncteur GFCI (différentiel) et respectez les codes locaux.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique avec foret de 12,7 mm (1/2 po), d'une scie sauteuse, d'une lime à bois, et d'un tournevis pour les connexions électriques.

La prise DQFF15ST est-elle compatible avec un câblage standard ?

Oui, elle se connecte à des fils de phase (noir), neutre (blanc) et terre (vert) via un bornier à levier.

Peut-on utiliser cette prise pour des applications extérieures ?

Elle résiste aux éclaboussures, mais n'est pas conçue pour une exposition directe à la pluie. Idéale pour les zones partiellement abritées.

Quel est le poids maximum supporté par la prise ?

Le poids n'est pas spécifié ; la prise est prévue pour un usage normal sans contrainte mécanique importante. Évitez de suspendre des objets lourds.

Cette prise est-elle équipée de sécurité enfant ?

La notice ne mentionne pas de système tamper-resistant intégré ; vérifiez les caractéristiques spécifiques du modèle acheté.

Comment nettoyer la prise encastrable Legrand ?

Avant tout nettoyage, coupez le courant au disjoncteur. Utilisez un chiffon sec ou légèrement humide. Ne jamais immerger et laissez sécher complètement avant de remettre sous tension.

Où puis-je trouver les pièces de rechange pour ce modèle ?

Contactez le service client Legrand ou un distributeur agréé. Les pièces spécifiques comme les plaques ou les borniers peuvent être commandées.

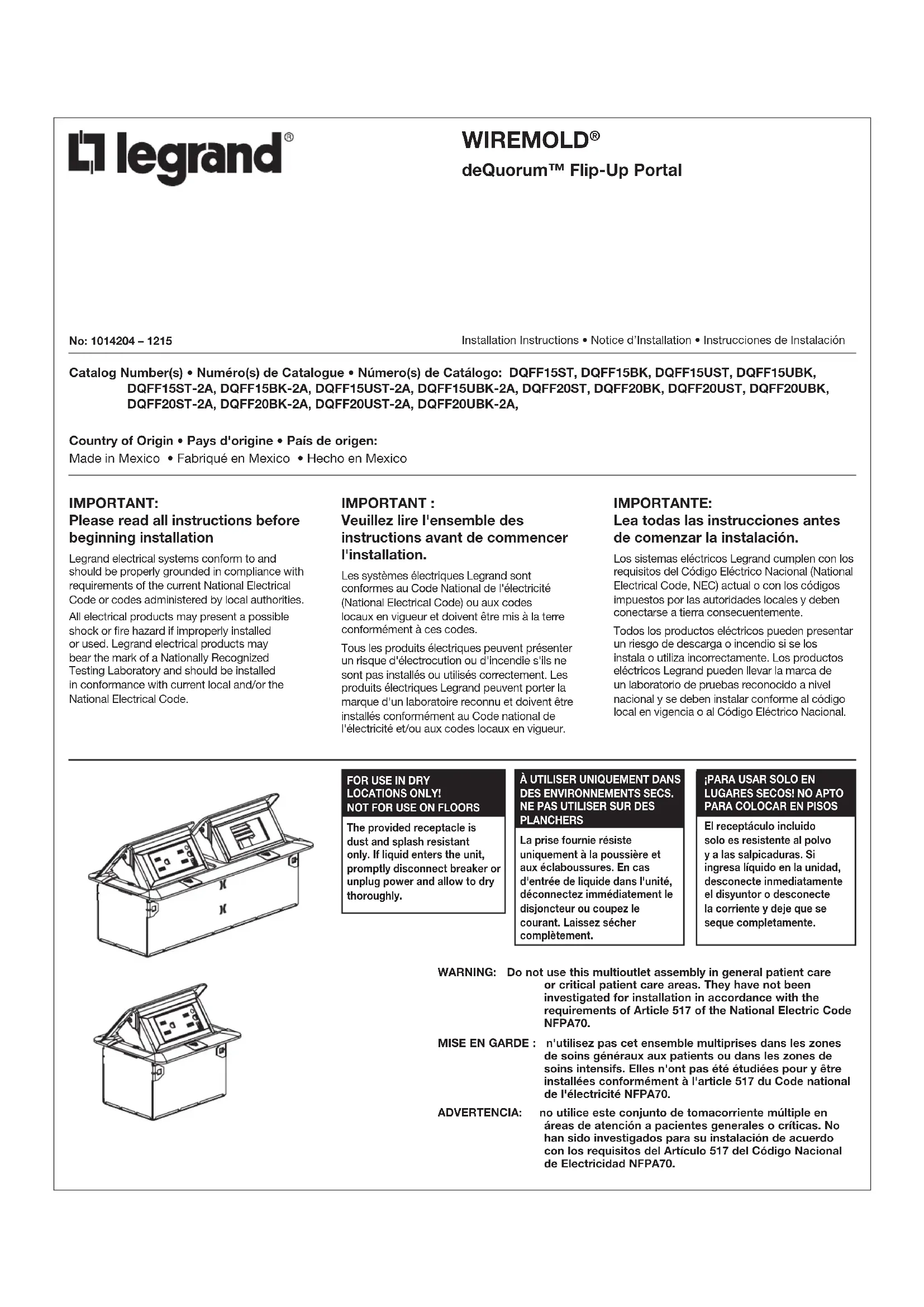

MODE D'EMPLOI DQFF15ST LEGRAND

Catalog Number(s) • Numéro(s) de Catalogue • Número(s) de Catálogo: DQFF15ST, DQFF15BK, DQFF15UST, DQFF15UBK, DQFF15ST-2A, DQFF15BK-2A, DQFF15UST-2A, DQFF15UBK-2A, DQFF20ST, DQFF20BK, DQFF20UST, DQFF20UBK, DQFF20ST-2A, DQFF20BK-2A, DQFF20UST-2A, DQFF20UBK-2A,

Country of Origin · Pays d'origine · Pais de origen:

Made in Mexico • Fabrique en Mexico • Hecho en Mexico

IMPORTANT:

Veuillez lore l'ensemble des instructions avant de commencer l'instruction.

Les systèmes électriques Legrand sont conformes au Code National de l'électricité (National Electrical Code) ou aux codes locaux en vigueur et doivent être mis à la terre conformément à ces codes.

Tous les produits électriques peuvent partager un risque d'électrocution ou d'incendie s'illes ne sont pas installés ou utilisés correctement. Les produits électriques Legrand peuvent porter la marque d'un laboratoire reconnu et doivent être installés conformément au Code national de l'électricité et/ou aux codes locaux en vigueur.

IMPORTANT:

La prise fournie résiste
uniquement à la poussière et
aux éclaboussures. En cas
d'entrée de liquide dans l'unité,
déconnectez immidiatement le
disjoncteur ou coupez le
courant. Laissez secher
complètement.

jPARASUARSOLOEN

MISE EN GARDE: n'utilise pas cet ensemble multiprises dans les zones de soins généraux aux patients ou dans les zones de soins intensifs. Elles n'ont pas ete étudiées pour y'être installees conformément à l'article 517 du Code national de I'électricité NFPA70.

ATTENTION : lorsque vous imprimez des

copies de ce gabarit, assurez-vous qu'il est à la bonne échelle et à la bonne taille une fois imprimé.

Le compartment de communication dispose de deux passée-fils. Chaque passée-fils peut accueillir un cable de communication.

À l'aide du modele fourni,utilisez une perceuse électrique de 12,7 mm (1/2 po) afin de percer les trous des angles

Utilisez une scie sauteuse afin de découvert l'intérieur de la ligne du modele. Vérifiez si la boiterette dans le trou ainsi découvert. Si nécessaire, limez soigneusement l'ouverture avec une lime à bois.

Retirez la plaque d'accès de l'arrière du boîtier. À l'aide d'un raccord de conduit standard de 9,5 mm (3/8 po), insérez le conduit dans l'ouverture de l'arrière du boîtier. Coupe les câbles du conduit sans dépasser 102 mm (4 po). À l'aide des verrous de levier, connectez le fil noir au bornier de phase, le fil blanc au bornier neutre et le fil vert au bornier de terre. Remettez les fils et mes câbles dans le boîtier et replacez la plaque d'accès.

Sous la table, fixez les éléments de fixation aux encoches correspondantes de la station, de chaque côté. Serrez la fixation imperdable jusqu'à ce qu'elle soit en contact avec la partie inférieure de la table. Serrez autant que nécessaire. Ne serrez pas trop.

Réalisez les raccordements nécessaires. Branchez le cordon sur une prise électrique appropriée. Il est recommendé d'utiliser des circuits protégés GFCI.
