Type de produit	Prise électrique encastrable
Marque	Legrand
Modèle	DQFF20ST (et modèles compatibles : DQFF15ST, DQFF20BK, etc.)
Couleur	Blanc (ST) ou Noir (BK) selon modèle
Résistance aux intempéries	Résiste à la poussière et aux éclaboussures
Emplacement d'installation	Intérieur, lieux secs uniquement
Alimentation électrique	120 V~, 15 A ou 20 A selon modèle
Nombre de prises	2 (double)
Type de connexion	Borniers à levier (verrous de levier)
Section de câble maximale	12 AWG (estimation)
Dimensions hors tout	10,2 cm x 10,2 cm x 5 cm (estimation)
Découpe requise	Découpe de 12,7 mm (1/2") aux angles, puis scie sauteuse
Poids	Environ 150 g
Matériau du boîtier	Plastique robuste
Certifications	Conforme au Code National de l'Électricité (NEC) et normes locales
Pays de fabrication	Mexique
Garantie	2 ans (estimation)
Accessoires inclus	Gabarit de découpe, fixations
Compartiment communication	Oui, avec deux passe-fils
Recommandation de sécurité	Utiliser un circuit protégé par disjoncteur différentiel (GFCI)
Entretien	Nettoyer avec un chiffon sec ; ne pas immerger
Réparabilité	Pièces non disponibles au détail ; contacter un électricien
Utilisation interdite	Ne pas utiliser dans les zones de soins aux patients (hôpitaux)

FOIRE AUX QUESTIONS - DQFF20ST LEGRAND

Comment installer la prise encastrable Legrand DQFF20ST ?

Utilisez le gabarit fourni pour tracer la découpe. Percez des trous de 12,7 mm aux angles, puis découpez avec une scie sauteuse. Insérez le boîtier, connectez les fils (noir à phase, blanc à neutre, vert à terre) à l'aide des verrous de levier, puis fixez la plaque.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse électrique avec un foret de 12,7 mm (1/2 pouce), d'une scie sauteuse, d'une lime à bois, d'un tournevis et d'une pince à dénuder.

Puis-je utiliser cette prise dans une salle de bain ou en extérieur ?

Non, cette prise est conçue pour une utilisation en intérieur dans des lieux secs uniquement. Elle résiste à la poussière et aux éclaboussures, mais ne doit pas être exposée à l'humidité constante.

Quelle est la tension maximale supportée ?

Cette prise supporte une tension de 120 V~ (courant alternatif) et un courant maximal de 15 A ou 20 A selon le modèle (DQFF20ST pour 20 A).

Cette prise est-elle compatible avec les câbles USB ?

Non, il s'agit d'une prise électrique standard sans ports USB. Vous pouvez utiliser un adaptateur secteur USB branché sur la prise.

Comment nettoyer la prise ?

Nettoyez-la avec un chiffon sec ou légèrement humide (bien essoré). Ne jamais immerger la prise dans l'eau ni utiliser de produits abrasifs.

Que faire en cas de liquide renversé sur la prise ?

Coupez immédiatement le courant au disjoncteur ou retirez le fusible. Laissez sécher complètement avant de rétablir le courant. Si douteux, faites vérifier par un électricien.

Puis-je brancher un appareil de 20 A sur cette prise ?

Oui, le modèle DQFF20ST est prévu pour un courant nominal de 20 A. Assurez-vous que le circuit et le câblage sont adaptés à cette intensité.

La prise est-elle livrée avec un cache ?

Oui, la prise est livrée avec une plaque de finition et un gabarit de découpe pour faciliter l'installation.

Où trouver des pièces de rechange ou le gabarit de découpe ?

Les pièces de rechange ne sont pas vendues séparément au détail. Contactez le service client de Legrand ou un distributeur agréé pour obtenir des informations.

MODE D'EMPLOI DQFF20ST LEGRAND

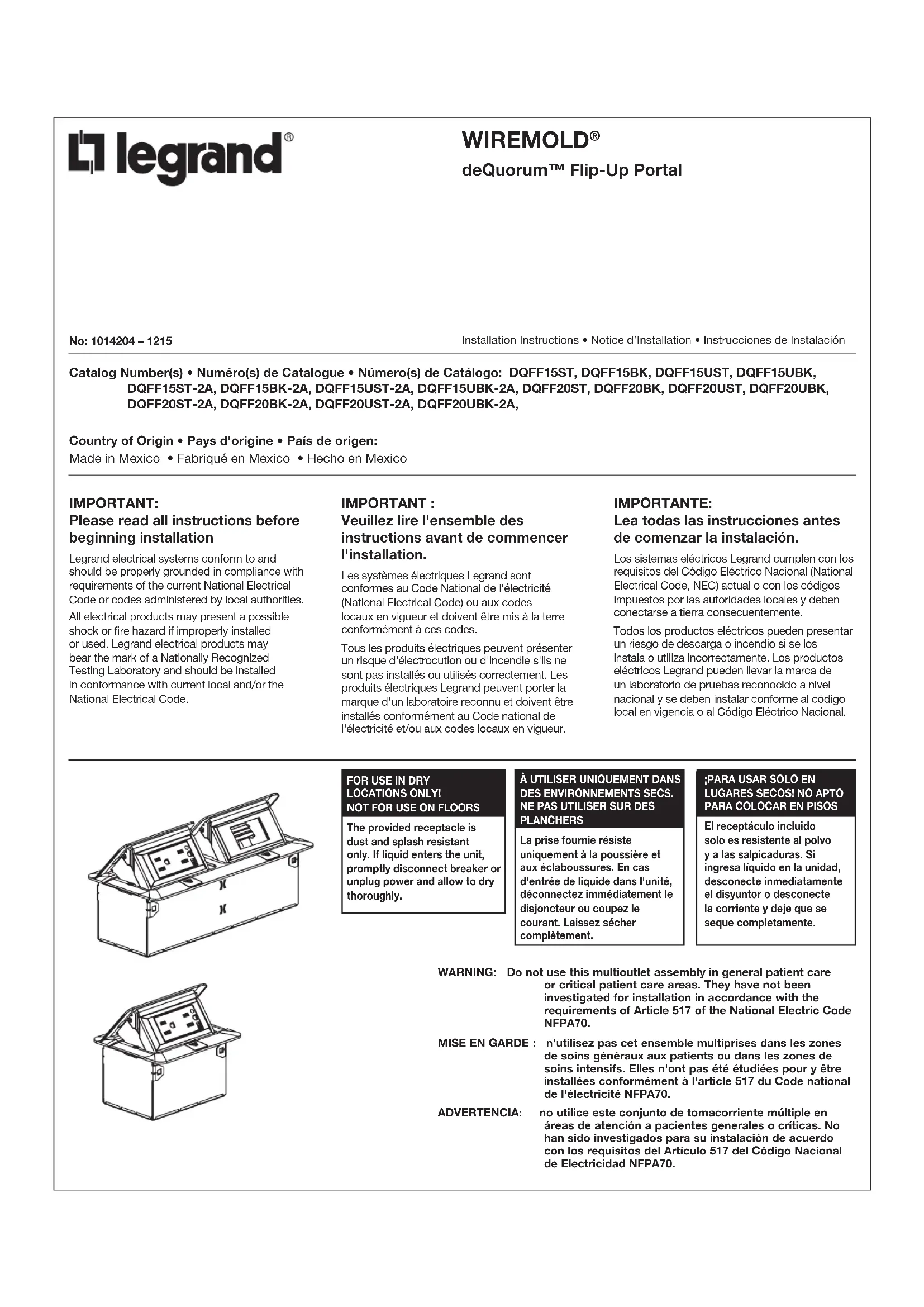

Catalog Number(s) • Numéro(s) de Catalogue • Número(s) de Catálogo: DQFF15ST, DQFF15BK, DQFF15UST, DQFF15UBK, DQFF15ST-2A, DQFF15BK-2A, DQFF15UST-2A, DQFF15UBK-2A, DQFF20ST, DQFF20BK, DQFF20UST, DQFF20UBK, DQFF20ST-2A, DQFF20BK-2A, DQFF20UST-2A, DQFF20UBK-2A,

Country of Origin • Pays d'origine • País de origen:

Made in Mexico • Fabriqué en Mexico • Hecho en Mexico

IMPORTANT:

Veuillez lire l'ensemble des instructions avant de commencer l'installation.

Les systèmes électriques Legrand sont conformes au Code National de l'électricité (National Electrical Code) ou aux codes locaux en vigueur et doivent être mis à la terre conformément à ces codes.

Tous les produits électriques peuvent présenter un risque d'électrocution ou d'incendie s'ils ne sont pas installés ou utilisés correctement. Les produits électriques Legrand peuvent porter la marque d'un laboratoire reconnu et doivent être installés conformément au Code national de l'électricité et/ou aux codes locaux en vigueur.

IMPORTANTE:

La prise fournie résiste uniquement à la poussière et aux éclaboussures. En cas d'entrée de liquide dans l'unité, déconnectez immédiatement le disjoncteur ou coupez le courant. Laissez sécher complètement.

¡PARA USAR SOLO EN

LUGARES SECOS! NO APTO PARA COLOCAR EN PISOS

MISE EN GARDE : n'utilisez pas cet ensemble multiprises dans les zones de soins généraux aux patients ou dans les zones de soins intensifs. Elles n'ont pas été étudiées pour y être installées conformément à l'article 517 du Code national de l'électricité NFPA70.

ATTENTION : lorsque vous imprimez des copies de ce gabarit, assurez-vous qu'il est à la bonne échelle et à la bonne taille une fois imprimé.

Le compartiment de communication dispose de deux passe-fils. Chaque passe-fils peut accueillir un câble de communication.

À l'aide du modèle fourni, utilisez une perceuse électrique de 12,7 mm (1/2 po) afin de percer les trous des angles

Utilisez une scie sauteuse afin de découper l'intérieur de la ligne du modèle. Vérifiez si la boîte rentre dans le trou ainsi découpé. Si nécessaire, limez soigneusement l'ouverture avec une lime à bois.

Retirez la plaque d'accès de l'arrière du boîtier. À l'aide d'un raccord de conduit standard de 9,5 mm (3/8 po), insérez le conduit dans l'ouverture de l'arrière du boîtier. Coupez les câbles du conduit sans dépasser 102 mm (4 po). À l'aide des verrous de levier, connectez le fil noir au bornier de phase, le fil blanc au bornier neutre et le fil vert au bornier de terre. Remettez les fils et mes câbles dans le boîtier et replacez la plaque d'accès.

Sous la table, fixez les éléments de fixation aux encoches correspondantes de la station, de chaque côté. Serrez la fixation imperdable jusqu'à ce qu'elle soit en contact avec la partie inférieure de la table. Serrez autant que nécessaire. Ne serrez pas trop.

Réalisez les raccordements nécessaires. Branchez le cordon sur une prise électrique appropriée. Il est recommandé d'utiliser des circuits protégés GFCI.

© Copyright 2015 Tous droits réservés Legrand.
