3RU11161AB0 - Relais électrique SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Relais de surcharge
Modèle	3RU11161AB0
Marque	Siemens
Catégorie	Relais électrique
Courant nominal	0,1 - 0,4 A
Tension de commande	24 V DC
Nombre de contacts	1 NO + 1 NC
Type de montage	Rail DIN
Température de fonctionnement	-25 °C à +60 °C
Degré de protection	IP20
Réarmement	Manuel et à distance
Durée de réarmement	0,2 à 4 s
Fréquence de réarmement	60 par heure
Poids	0,12 kg
Dimensions (L x H x P)	45 x 70 x 90 mm
Alimentation	Autonome (circuit principal)
Fonctions principales	Protection contre les surcharges, protection de phase
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Débrancher l'appareil avant toute intervention
Pièces détachées et réparabilité	Contact auxiliaire disponible en option
Informations générales	Conçu pour être utilisé avec un contacteur Siemens compatible

FOIRE AUX QUESTIONS - 3RU11161AB0 SIEMENS

Comment régler le courant de déclenchement du relais 3RU11161AB0 ?

Le réglage s'effectue via la molette sur la face avant. Tournez-la pour aligner la valeur souhaitée sur le repère. Consultez la notice pour les plages précises.

Comment effectuer un réarmement à distance ?

Appliquez une impulsion électrique sur l'entrée de réarmement (durée 0,2 à 4 s). La fréquence maximale est de 60 cycles par heure.

Quelle est la tension de commande pour le réarmement à distance ?

La tension de commande typique est de 24 V DC. Vérifiez les spécifications exactes dans la notice.

Puis-je utiliser ce relais avec un contacteur de marque différente ?

Il est recommandé d'utiliser un contacteur Siemens compatible (par exemple série 3RT) pour garantir les performances de protection.

Comment tester le fonctionnement du relais ?

Appuyez sur le bouton test (rouge) pour simuler une surcharge. Le relais doit déclencher et le voyant s'allumer. Pour réarmer, appuyez sur le bouton bleu ou utilisez le réarmement à distance.

Que faire si le relais ne se réarme pas ?

Vérifiez que le défaut de surcharge a disparu (refroidissement). Assurez-vous que la tension d'alimentation du circuit de réarmement est présente. Si le problème persiste, remplacez le relais.

Quelle est la classe de déclenchement de ce relais ?

Le relais 3RU11161AB0 est de classe 10 (déclenchement en 10 secondes à 7,2 fois le courant de réglage).

Le relais protège-t-il contre les pertes de phase ?

Oui, il détecte les pertes de phase et déclenche si le courant dans une phase est inférieur au seuil de déclenchement.

Comment nettoyer le relais ?

Débranchez d'abord l'alimentation. Utilisez un chiffon sec et doux. N'utilisez jamais de solvants ou de produits abrasifs.

Où puis-je trouver le schéma de raccordement ?

Le schéma est imprimé sur le dessus du relais et dans la notice d'utilisation. Vous pouvez télécharger la notice depuis notice-facile.com.

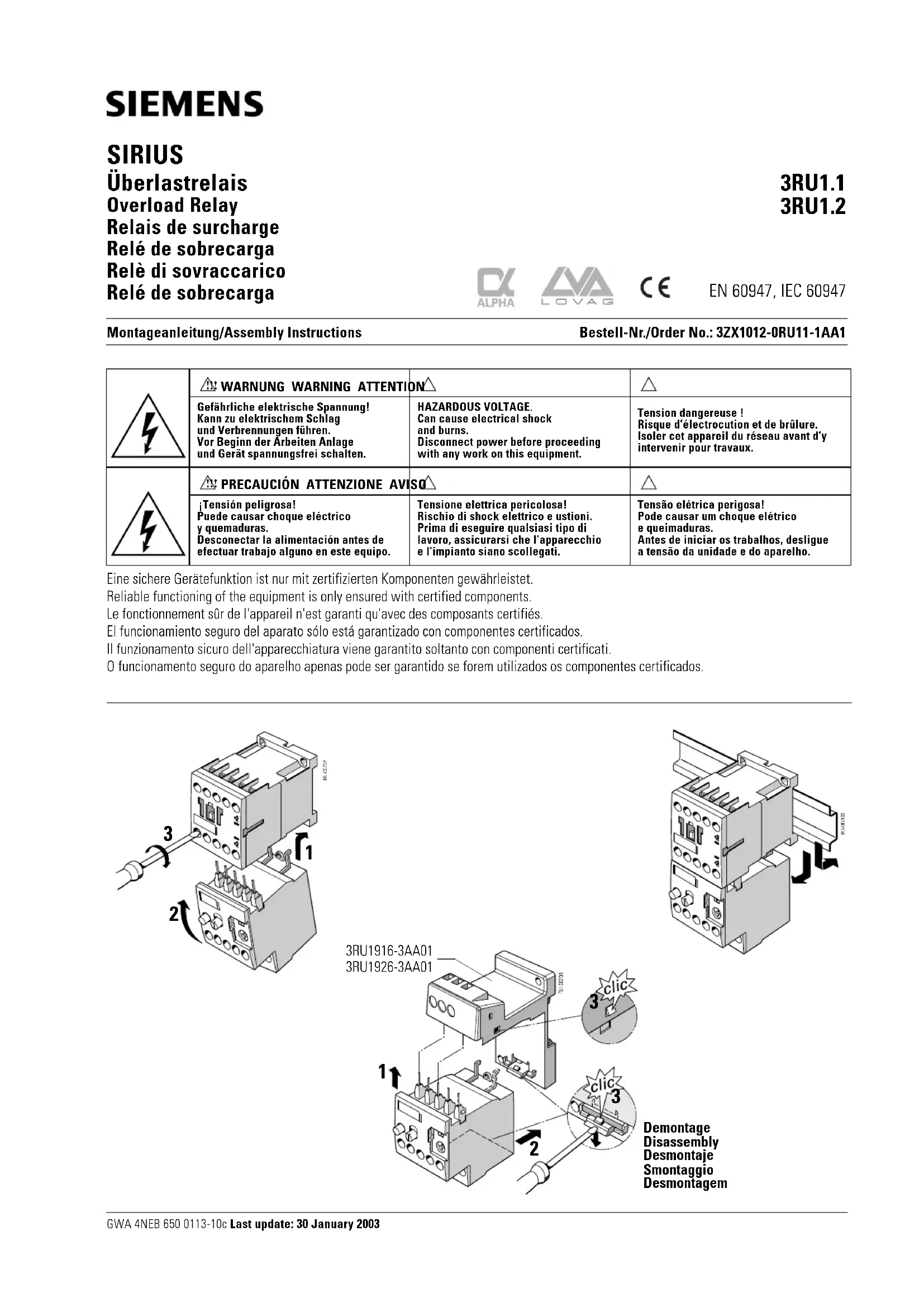

MODE D'EMPLOI 3RU11161AB0 SIEMENS

Réarmement à distance: Durée de l'ordre 0,2 à 4 s; Fréquence de réarmement 60/h
