Type de produit	Capteur de vibrations triaxial
Modèle	VWV002
Marque	IFM
Usage prévu	Surveillance de l'état des machines et installations (vibrations et température)
Axe de mesure	X, Y, Z
Alimentation	Pile interne non remplaçable
Interface radio	Bande ISM 2,4 GHz, puissance d'émission max +4 dBm
Fréquence de fonctionnement	2400 à 2483,2 MHz
Plage de température recommandée	-20 à +55 °C
Montage	Par vis M8x1,25, couple de serrage 8 Nm
Dimensions (estimées)	Hauteur environ 50 mm, diamètre environ 30 mm
Poids (estimé)	Environ 150 g
Matière du boîtier	Acier inoxydable ou alliage métallique
Indice de protection	Non spécifié, adapté à un usage industriel
Entretien	Aucun entretien nécessaire, appareil non réparable
Remplacement de la pile	Non possible, appareil à remplacer en fin de vie
Homologations	CE, FCC (partie 15), IC (Canada), ANATEL (Brésil)
Sécurité	Respecter les consignes de sécurité (interférences avec dispositifs médicaux, etc.)
Accessoires inclus	Adaptateur de montage (selon version)
Configuration	Paramétrage à distance via passerelle et logiciel (ex. moneo)
Transmission de données	Sans fil, sans perte de valeurs mesurées
Affichage	LED verte/rouge pour état de connexion
Identification	Node ID imprimé, code QR, TAG NFC
Informations supplémentaires	www.ifm.com

FOIRE AUX QUESTIONS - VWV002 IFM

Comment allumer et éteindre le capteur VWV002 ?

Appuyer brièvement sur le bouton situé sur le capteur pour l'allumer. Pour l'éteindre, appuyer à nouveau longuement (voir manuel). La LED verte indique la mise sous tension.

Que signifie la LED rouge après avoir allumé le capteur ?

Une LED rouge qui s'allume brièvement indique qu'aucune connexion à la passerelle n'a été établie. Vérifier la proximité de la passerelle et la configuration réseau.

Quelle est la portée radio du VWV002 ?

La portée typique est d'environ 50 à 100 mètres en intérieur, mais elle peut varier selon les obstacles. Le capteur utilise la bande 2,4 GHz et nécessite une passerelle compatible.

Puis-je remplacer la pile du capteur ?

Non, la pile est intégrée et non remplaçable. Lorsque la pile est épuisée, l'appareil doit être remplacé. Veuillez contacter le fabricant pour le recyclage.

Comment monter le capteur sur une machine ?

Préparer une surface plane et propre, percer un trou fileté M8x1,25 d'au moins 18,5 mm de profondeur (ou 9,5 mm avec adaptateur). Serrer le capteur avec un couple de 8 Nm. L'axe z doit être dans la direction de vissage.

Quelle est la différence entre VWV001 et VWV002 ?

Le VWV001 est un capteur uniaxial (mesure selon l'axe z uniquement), tandis que le VWV002 est triaxial et mesure les vibrations selon les axes x, y et z.

Le capteur peut-il être utilisé à l'extérieur ?

Le capteur est conçu pour un usage intérieur/extérieur mais dans une plage de température de -20 à +55 °C. Éviter l'exposition directe à l'eau ou à la poussière excessive ; l'indice de protection n'est pas spécifié.

Que faire si le capteur ne se connecte pas à la passerelle ?

Vérifier que la passerelle est allumée et à portée. S'assurer que le capteur est sous tension et que le réseau radio est correctement configuré. Si le problème persiste, rapprocher le capteur de la passerelle.

Comment lire le Node ID du capteur ?

Le Node ID est imprimé sur l'étiquette de l'appareil. Il peut également être lu via le code QR ou via le TAG NFC à l'aide d'une application compatible.

Est-il sécuritaire d'utiliser ce capteur à proximité d'un stimulateur cardiaque ?

L'appareil émet des ondes radio qui peuvent interférer avec les dispositifs médicaux. Consultez votre médecin avant utilisation et maintenez une distance de sécurité. En cas de doute, cessez l'utilisation.

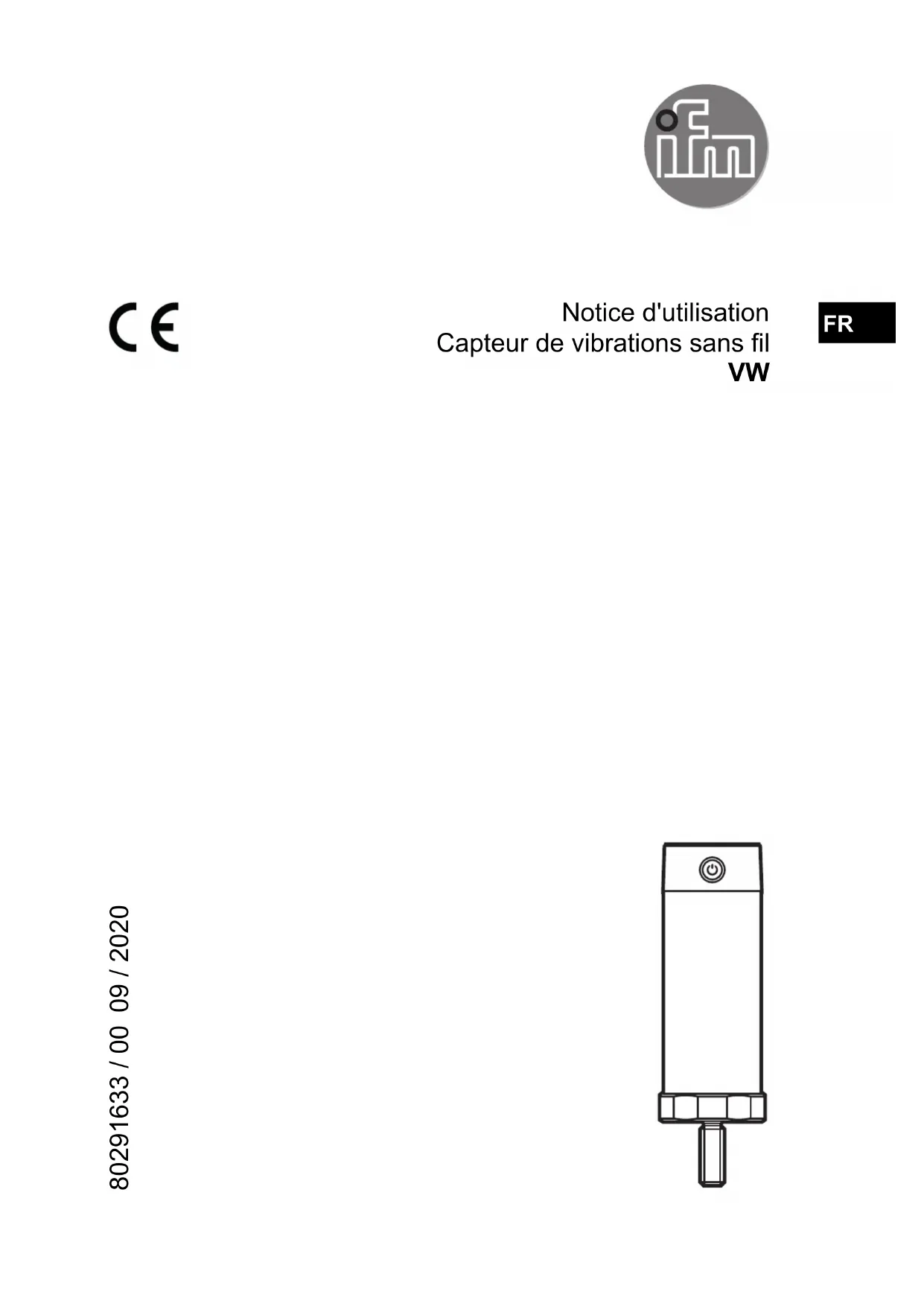

MODE D'EMPLOI VWV002 IFM

Notice d'utilisation
Capteur de vibrations sans fil
VW

80291633 / 00 09 / 2020

FR

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a eté prévu ( Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Le fabricant de l'installation est responsable de la sécurité de l'installation dans laquelle cet apparéil est intégré.
• Si l'appareil est utilisé d'une manière non prévue par le fabricant, la protection supportée par l'appareil peut être affectée.
• Assurer une protection efficace des appareils et des cables contre l'endommagement.
• L'emploi de l'appareil peut affecter le bon fonctionnement des apparêils électroniques qui ne sont pas correctement blindés. Mettre l'appareil hors tension à proximité des équipements Médicaux.

En cas de problèmes, veuillez contacter le fabricant de l'appareil ou de l'équipement correspondant.

2.1 Interférence avec les dispositifs médicaux

L'appareil émet des ondes radio qui peuvent interférer avec le fonctionnement des apparciels électroniques situés à proximité, notamment les stimulateurs cardiaques, les apparciels auditifs et les défibrillateurs.

Si vous avez un stimulator cardiaque ou un autre dispositif Médical implanté, n'utilise pas l'appareil sans avoir consulté au préalable votre médecin ou le fabricant de votre dispositif Médical. Gardez une distance de sécurité entre l'appareil et vos dispositsifs médicaux et évitez de continuer à utiliser l'appareil si vous constatiez une déficience permanente de votre dispositif Médical.

3 Symboles utilisés

Action à effectuer

Retour d'information, résultat
Récurrence

Remarque importante

Un non-respect peut aboutir à des dysfonctionnements ou des perturbations.

Information

Remarque supplémentaire.

4 Usage prévu

• Surveillance de l'etat des machines et installations (vibrations et température)
• Le dispositif transmet les données des capteurs à intervalles pré-configurés par radio à une passerelle et de la passerelle vers le système backend. Dans le backend, les données du capteur sont visualisées et peuvent être utilisées pour effectuer des analyses et évaluations et pour créé des règles d'alarme.
• Plage de température recommandée -20...55° C.

L'appareil ne doit pas etre utilise dans un rayon de 20 km autour de Ny-Alesund, Spitsbergen, Norvège.

Les températures de fonctionnement en dehors de cette plage réduisent la durée de vie de la pile.

5 Aperçu des produits

Référence Type
VWV001 Axe de mesure dans la direction z
VWV002 Axe de mesure dans les directions x, y et z

6 Fonction

L'appareil dispose d'une interface radio basée sur une bande ISM de 2,4 GHz et permet d'acceder aux données process et de diagnostic (par exemple l'état de la pile) via la passerelle.

L'appareil offre les fonctions suivantes avec le matériel et les logiciels appropriés (par ex. moneo):

• Paramétrage à distance de l'appareil
• Transmission de valeurs mesurées sans câblage ni perte de valeurs mesurées
• Affichage de messages d'erreurs et d'événements (par exemple, dépassement de valeurs limites)
• Visualisation de valeurs mesurées avec historisation

7 Raccordement électrique

L'appareil fonctionne sur pile et s'allume et s'eteint à l'aide d'un bouton.

8 Montage

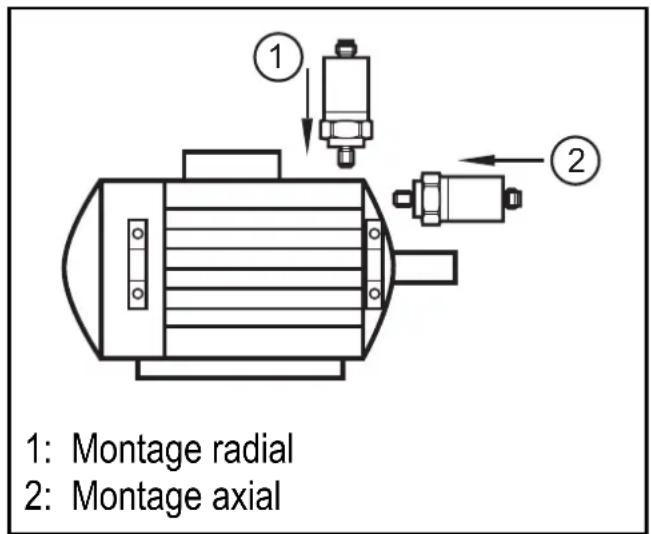

8.1 Notices de montage

• Montage seulement sur un support massif et perpendicular à la machine à proximé du roulement ou palier.

Le sens de mesure doit être en direction de la vibration principale.

Celle-ci est en général radiale à l'axe de rotation.

En cas de roulement sans jeu axial avec une charge axiale elevée ou de roulements axiaux, le sens de mesure privilégier est dans l'axe de rotation.

S'assurer d'une transmission sure des vibrations et éviter des couches intermédiaires élastiques.

Les différents types d'adaptateurs influencent la mesure vibratoire. La masse, la forme et la rigidité de l'adaptateur influencent la réponse en fréquence

de l'ensemble du système. Cela peut cause des résonances et des effets d'amortissement dans les différentes plages de fréquence.

Pour tous les types de fixation, serrer le capteur avec un couple de serrage prescrit par la fiche technique.

Un couple de serrage trop bas peut mener à un couplage trop faible entre le capteur et la machine tandis qu'un couple de serrage trop élevé peut endommager le capteur et la vis.

FR

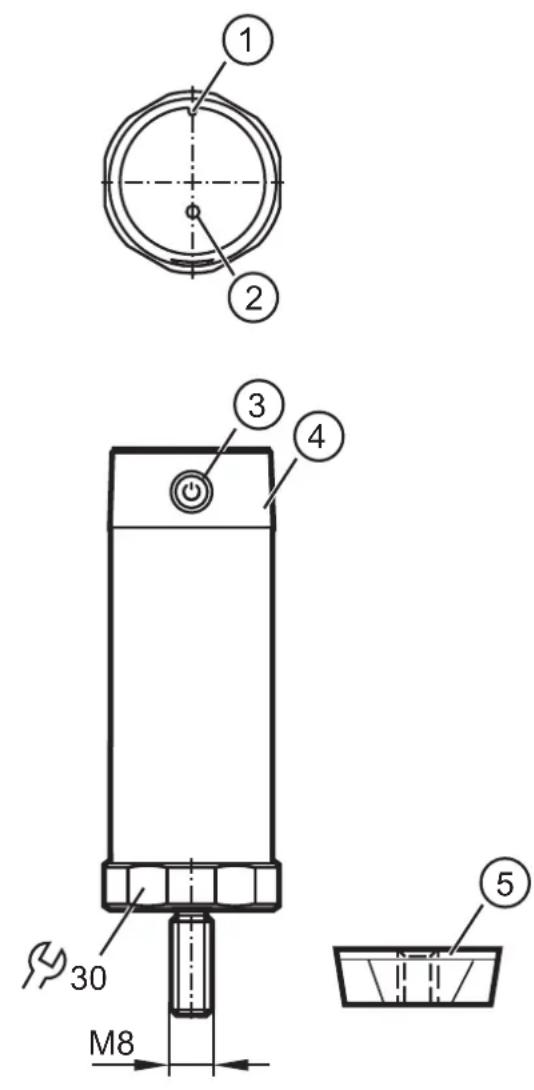

1: Encochrome orientation
2:LED
3: Bouton pour allumer et éteindre
4: TAG NFC
5: Adaptateur

Préparer une surface de contact propre, lisse et sans peinture pour fixer le capteur.

Des éléments de détction sont intégrés dans le filetage M8 qui ne doit pas être raccourci.

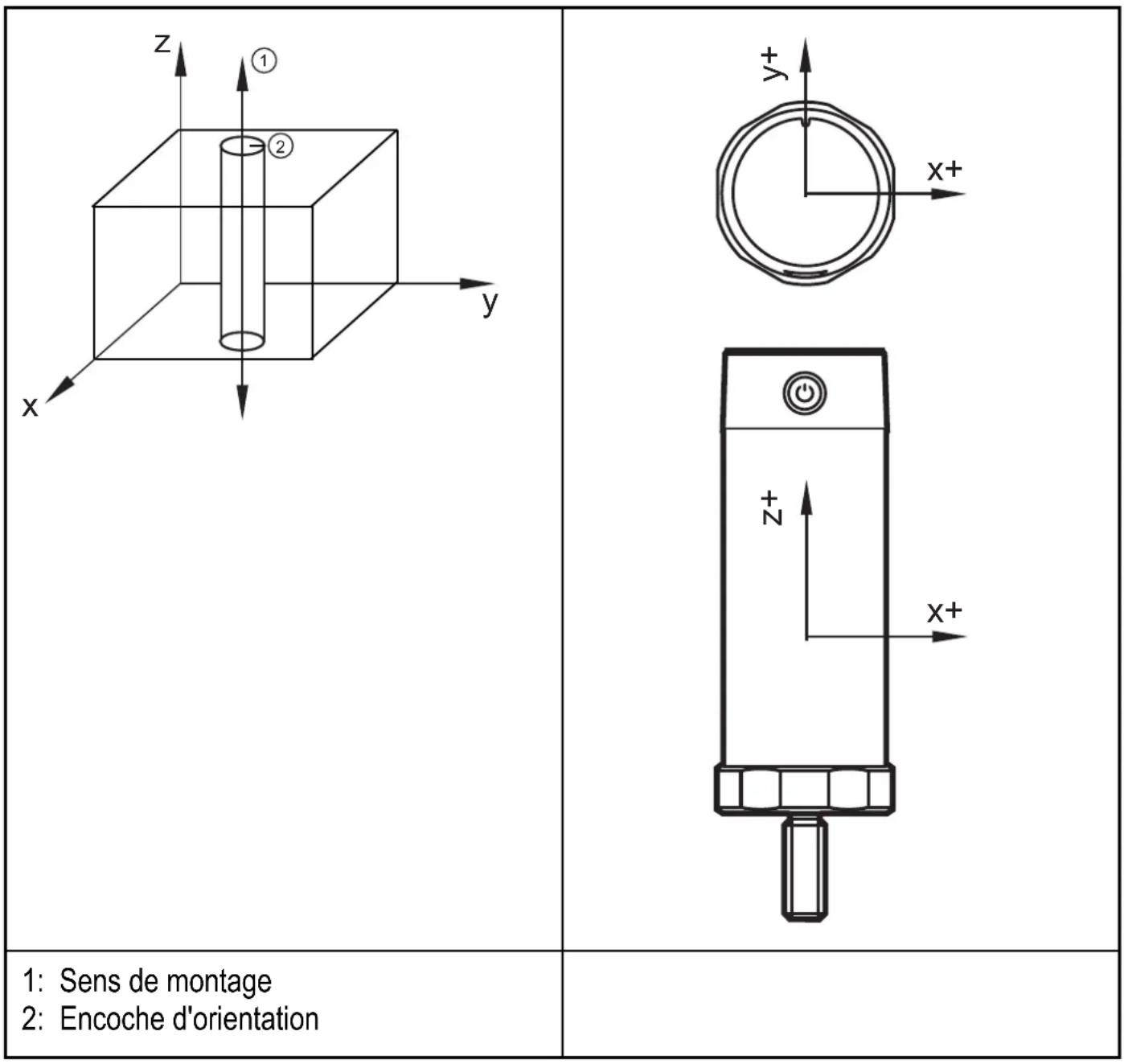

8.2 Orientation des axes

Pour tous les capteurs à axe unique, l'axe z est la direction de mesure. L'axe z correspond toujours à la direction de vissage.

Avec les capteurs de vibrations triaxiaux, une orientation de l'axe de mesure est nécessaire.

Pour une orientation ideale, l'encochrome d'orientation sur le dessus du capteur doit être axiale par rapport à l'arbre rotatif.

8.3 Montage visse

Une connexion directe entre l'appareil et la surface de la machine offre la meilleure qualité de mesure.

Preparer une surface de contact plane d'un diamètre de 32~mm
Percer et tarauder à l'emplacement prévu pour le montage :

• Trou filete M8x1,25 / profondeur min. 18,5 mm
  Serrer l'appareil (si nécessaire, y compris l'adaptateur de montage fourni) avec un couple de serrage de 8 Nm.

8.4 Montage visse avec adaptateur

Preparer une surface de contact plane d'un diamètre de 25 mm.
Visser l'adaptateur sur la vis du capteur et serrer avec un couple de 8 Nm.
Percer et tarauder à l'emplacement prévu pour le montage :

• Trou fileté M8x1,25 / profondeur 9,5 mm
  Visser l'appareil avec un couple de serrage de 8 Nm.

9 Fonctionnement

9.1 Vérifier la connexion

Appuyer brievement sur le bouton (mettre l'appareil sous tension).

La LED verte s'allume brievement et puis s'eteint.
La LED verte s'allume à nouveau brievement : connexion à la passerelle ok ou
La LED rouge s'allume brievement : aucune connexion à la passerelle.

Vérifier la connexion et placer l'appareil plus après de la passerelle.

9.2 Lecture du Node ID

Le numéro d'identification est imprimé sur l'étiquette de l'appareil et peut également être lu via le code QR ou le TAG NFC à l'aide d'une application appropriée.

10 Entretien, réparation et élimination

Cet apparéil ne nécessiteaucun entretien.L'appareil ne peut pas être réparé. La pile ne peut pas être remplaçée.Lorsque la pile est épuisée,l'appareil doit être remplaçé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

En cas d'homologations accordées, les textes d'homologation des pays respectifs sont applicables.

11.1 Aperçu

L'appareil a une fréquence de fonctionnement de 2400 à 2483,2 MHz et une puissance d'émission maximale de +4 dBm.

L'aperçu de l'état d'homologation d'un apparéil est disponible sur notre site web www.ifm.com.

11.1.1 Déclaration de conformité Europe / UE

ifm electronic gmbh déclare par la présente que l'appareil correspond à la directive 2014/53/EU.

Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: www.ifm.com.

11.1.2 États-Unis

Indications FCC :

déclaration de conformité du fournisseur

Modèles

VWV001 et VWV002

Responsible dans les États-Unis

ifmefectorinc.

1100 Atwater Drive / Malvern, PA 19355

Telephone: [phone]

L'appareil est conforme à la partie 15 des règlements de la FCC. L'exploitation est autorisée aux deux conditions suivantes :

1. Cet apparéil ne doit pas causeur d'interférence nuisible et
2. doit tolérer toute interfeference reçue, y compris les interférences qui peuvent provoquer un fonctionnement non souhaité.

Des modifications ou transformations de cet apparéil qui ne sont pas expressément autorisées par ifm peuvent annuler le permis d'exploitation de cet apparéil pour l'utilisateur.

Remarque

Cet apparéil a été testé et est conforme aux limites concernant les dispositifs numériques de classe B selon la partie 15 des règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences préjudiciables dans une installation domestique. Cet apparéil génére, utilise et peut émettre de l'énergie à haute fréquence. S'il n'est pas installé et utilisé conformément au manuel d'instructions, il peut causeer des interférences nuisibles aux communications radio. Néanmoins, il n'y a aucune garantie que des interférences ne se produit pas dans une installation particulière. Si cet apparéil provoque des interférences préjudiciables à la réception radio ou télévision, ce qui peut être déterminé par la mise hors tension et sous tension de l' apparéil, l'utilisateur est demandé à essayer de corriger l'interfERENCE ennant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la distance entre l'appareil et le récepteur.
• Raccorder l'appareil à une prise dans un circuit autre que celui auquel le récepteur est raccordé.
• Contacter le vendeur ou un technician radio/TV experimenté pour obtenir de l'aide.

11.1.3 Canada

Remarque IC :

L'appareil contient des émetteurs/recepteurs libres de licence correspondant aux RSS d'Innovation, Science and Economic Development Canada qui sont libres de droits. L'exploitation est autorisée aux deux conditions suivantes :

1. L'appareil ne doit pas produit d'interfERENCE.
2. L'appareil doit tolérer toute interférence reçue, y compris les interférences qui peuvent provoquer un fonctionnement non souhaité de l'appareil.

Cet apparéil est conforme aux valeurs limites de rayonnements ISED RSS-102 dans les environnements non contrôlés.

Pour plus d'informations voir le site web d'ANATEL sur

www.anatel.gov.br.

L'appareil doit tolérer toute interference nuisible et ne doit pas causeur

d'interfERENCE aux systèmes dûment homologués.
