Type de produit	Capteur de vibrations
Marque	IFM
Modèle	VNB001
Méthode de mesure	RMS ou crête (sélectionnable)
Unité de mesure	mm/s ou in/s (sélectionnable)
Plage de mesure (sortie analogique)	0 à 25 mm/s (réglable via ASP/AEP)
Alimentation	9,6...30 V DC (EN50178, TBTS, TBTP)
Sortie 1 (OU1)	Configurable : sortie de commutation (NO/NF) ou analogique 4...20 mA
Sortie 2 (OU2)	Sortie de commutation (NO/NF)
Entrée analogique	4...20 mA pour capteur externe (broche 5)
Interface PC	M8/USB (câble interface)
Logiciel compatible	VES004 (mode de mesure et analyse)
Horloge temps réel	Intégrée avec batterie de sauvegarde
Historique des données	Oui, intervalle 5 min, durée ~3 ans (mémoire FIFO)
Affichage	4 digits 7 segments (vert, jaune, rouge) + 8 LED barre
Indication des alarmes	LED jaune (pré-alarme), LED rouge (alarme principale)
Montage	Sur support massif, vis M5, couple de serrage 7 Nm
Réglages	Seuils SP1/SP2, temporisations, moyenne, logique NO/NF, fréquence limite (2/10 Hz)
Fonctions de sécurité	Surveillance valeurs trop hautes/basses, autotest, verrouillage électronique
Entretien	Recyclage écologique ; aucune maintenance spécifique
Réparabilité	Interventions non autorisées excluent responsabilité et garantie
Homologations	Consulter www.ifm.com pour détails

FOIRE AUX QUESTIONS - VNB001 IFM

Comment régler les seuils de commutation SP1 et SP2 ?

Les seuils se règlent via le menu principal. Appuyez sur Mode/Enter pour parcourir les paramètres jusqu'à afficher SP1 ou SP2, puis appuyez sur Set pour modifier la valeur. Validez avec Mode/Enter.

Comment changer l'unité d'affichage entre mm/s et in/s ?

Dans le menu principal, sélectionnez le paramètre uni et réglez sur mm/s ou in/s à l'aide de Set. Les seuils SP1 et SP2 s'adaptent automatiquement.

Comment effectuer un autotest ?

Dans le menu principal, sélectionnez tEST. L'autotest s'exécute et affiche PASS (succès) ou FAIL (échec). En cas d'échec, la LED OU1 clignote et la sortie analogique passe à 22 mA.

Que signifient les différentes couleurs de l'affichage à 7 segments ?

L'affichage vert indique une valeur normale, le jaune une pré-alarme (dépassement de SP1) et le rouge une alarme principale (dépassement de SP2). Les temporisations ne sont pas prises en compte pour le changement de couleur.

Comment raccorder l'appareil à un PC ?

Utilisez le câble interface M8/USB. Branchez d'abord le côté M8 sur l'appareil, puis le côté USB sur l'ordinateur. L'appareil peut être alimenté via USB, mais les sorties ne sont pas actives dans ce mode.

Comment configurer la sortie analogique 4-20 mA ?

Réglez d'abord ou1 sur I (courant) dans le sous-menu EF_i. Ensuite, définissez les valeurs ASP (4 mA) et AEP (20 mA) pour l'échelle de mesure. La sortie analogique est alors active.

Comment utiliser un capteur externe (par exemple de température) ?

Branchez le capteur externe 4-20 mA sur la broche 5. Dans le sous-menu EHt_i, réglez les valeurs d'échelle EASP (4 mA) et EAEP (20 mA) ainsi que les seuils ESP1 et ESP2 avec leur hystérésis.

Quelle est la fonction de la moyenne (AUER) ?

La moyenne lisse les valeurs mesurées. Plus la valeur est faible (ex. 0,01), plus le lissage est fort. À 1, la moyenne est désactivée. Elle s'applique à la vitesse de vibration et affecte les décisions de seuil.

Comment verrouiller ou déverrouiller l'appareil pour éviter des modifications non intentionnelles ?

En mode de fonctionnement normal, appuyez simultanément sur Mode/Enter et Set pendant 10 secondes. L'affichage indique Loc (verrouillé) ou uLoc (déverrouillé).

Que faire lorsque l'affichage indique 'Err1' ?

L'erreur Err1 signifie que la valeur à afficher est inférieure à -999 ou supérieure à 9999. Vérifiez et réajustez les paramètres d'échelle ASP et AEP pour la sortie analogique.

MODE D'EMPLOI VNB001 IFM

Notice d'utilisation Capteur de vibrations

VNB001

FR

80270675/00 12/2017

1 Remarque préliminaire ....4

1.1 Remarques sur ce document 4
1.2 Symboles utilisés....4

2 Consignes de sécurité ....4

2.1 Généralité ....4
2.2 Montage et raccordement électrique 5
2.3 Interventions sur l'appareil....5

3 Fonctionnement et caractéristiques....5

4 Montage....6
5 Raccordement électrique....6

5.1 Interface M8/USB 7
5.2 Données historisées....7
5.3 Horloge temps réel 7

6 Fonctions....8

6.1 Fonction d'entrée....8
6.2 Fonction de sortie 8

6.2.1 Sortie de commutation et sortie analogique 8
6.2.2 Surveillance de valeurs trop basses....8
6.2.3 Logique de commutation des sorties....9

6.3 Fonction de mesure....9

7 Eléments de visualisation et de service....10

7.1 Affichage LED 10
7.2 Affichage à 7 segments ...... 11
7.3 Mode de fonctionnement....11

7.3.1 Exemples en mode de fonctionnement ...... 11

7.4 Mode de fonctionnement "valeur process externe" 12
7.4.1 Exemple "changement d'affichage" ( v_rms - valeur process externe)....13

8 Paramétrage....13

8.1 Vitesse de vibration 13
8.2 Valeur process externe....14
8.3 Autotest....14
8.4 Moyenne....14

8.4.1 Calcul....14

8.4.2 Réglages 14

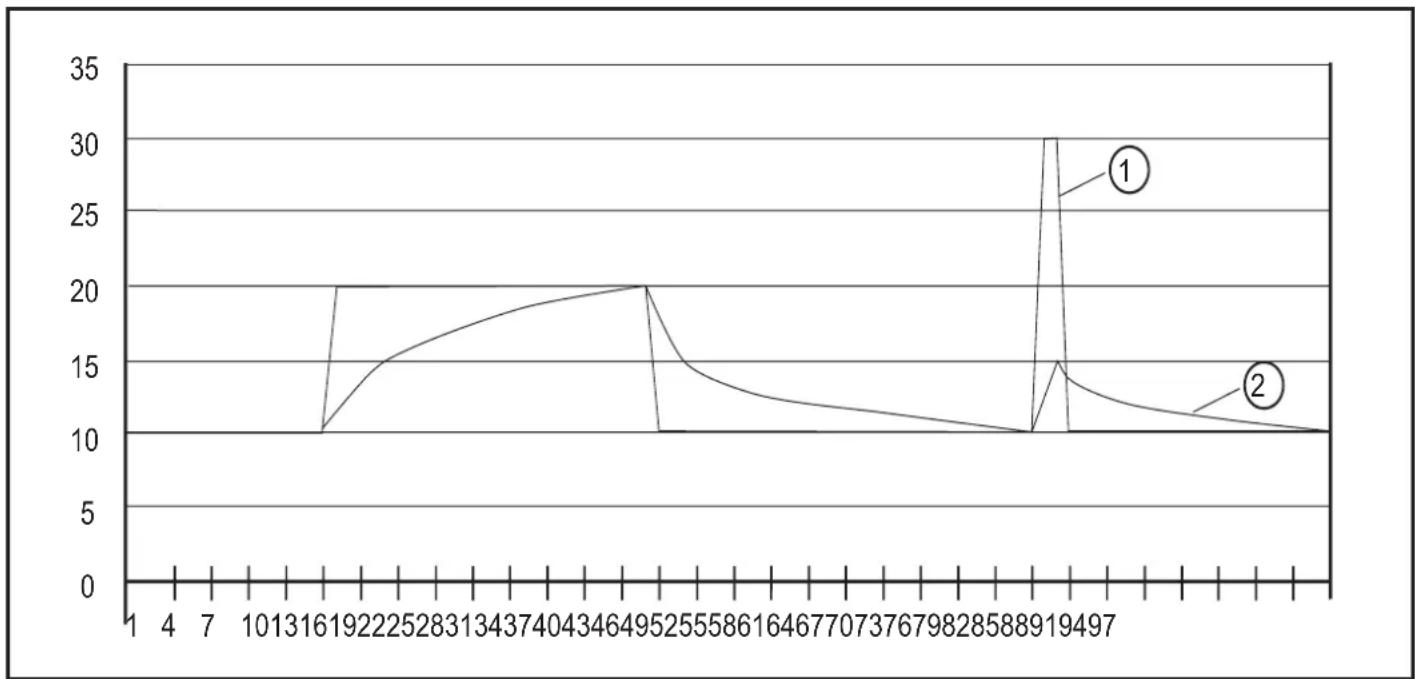

8.4.3 Diagramme moyenne 15

9 Menu....15

9.1 Explication du menu 15

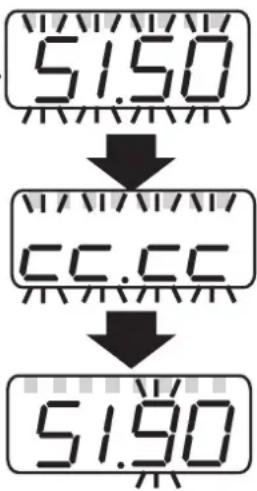

9.2 Paramétrage général....17

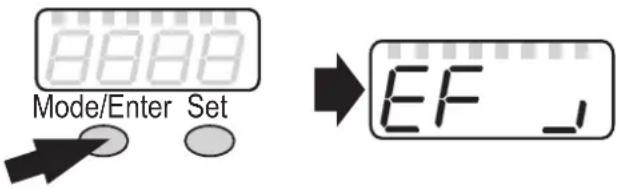

9.2.1 Passage du niveau de menu 1 au sous-menu ....18
9.2.2 Verrouiller / déverrouiller....18

9.3 Structure de menu....19

9.3.1 Niveau de menu 1 19
9.3.2 Sous-menu "Fonctions étendues" 20
9.3.3 Sous-menu "Capteur externe"....21

10 Maintenance, réparation et recyclage....21

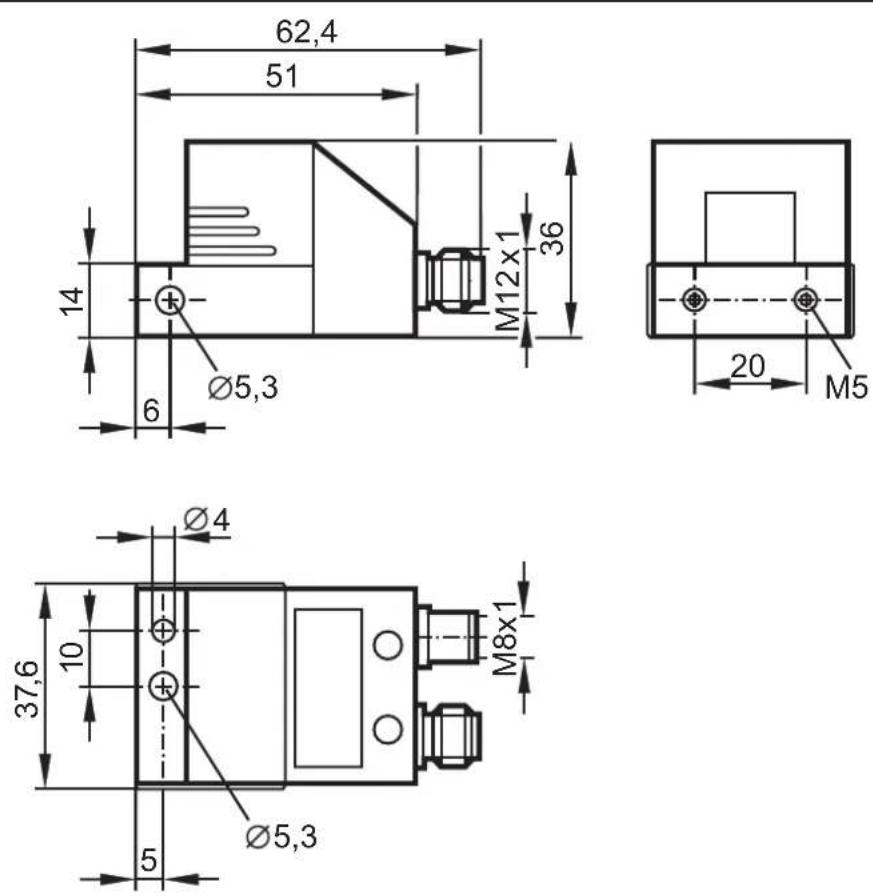

11 Schéma d'encombrement....22
12 Diagrammes temporels....23

12.1 Temporisation de la commutation pour la surveillance de valeurs trop hautes....23
12.2 Temporisation de la commutation pour la surveillance de valeurs trop basses....25
12.3 Moyenne pour la surveillance de valeurs trop basses....26
13 Réglage usine....27

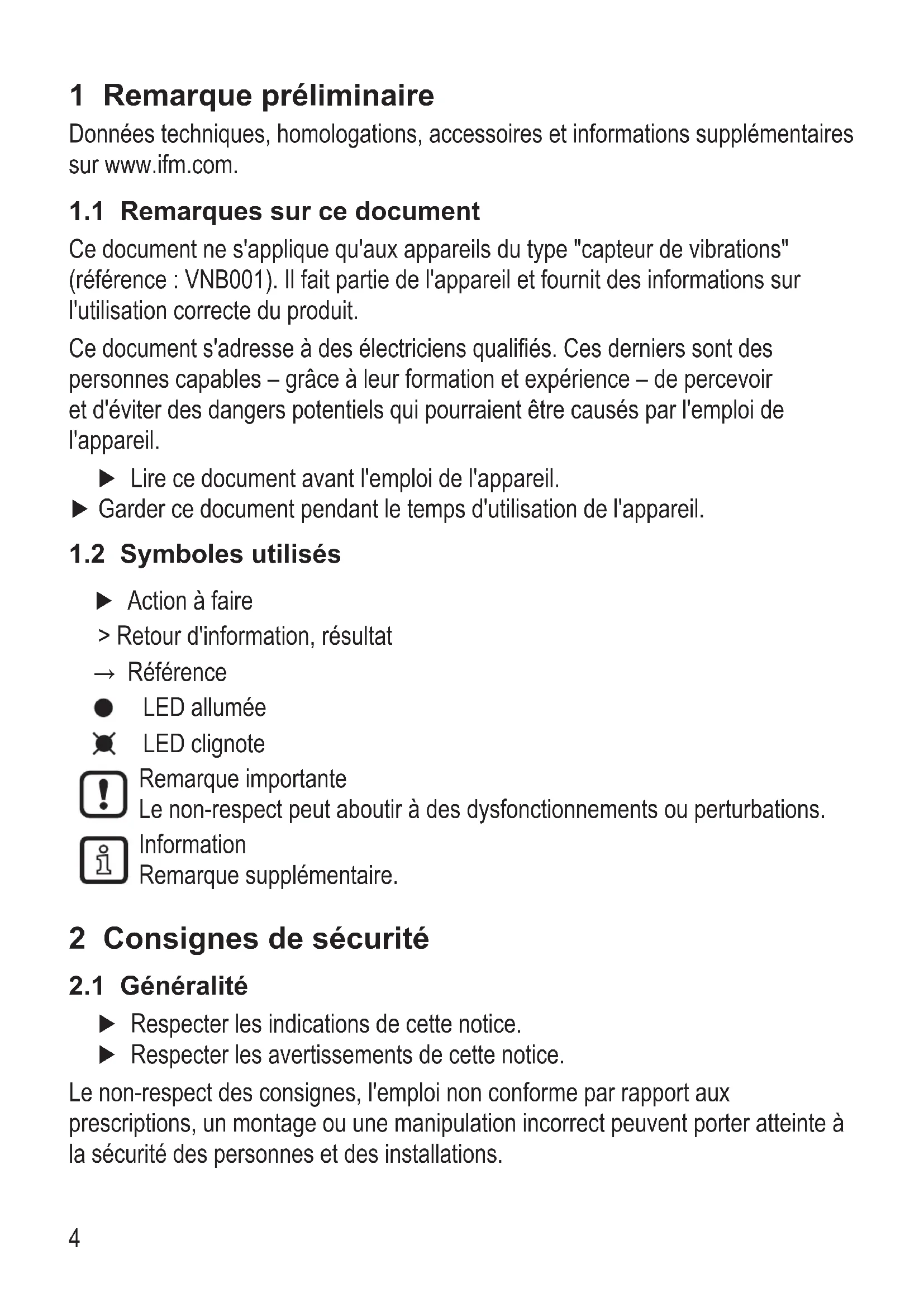

1 Remarque préliminaire

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Remarques sur ce document

Ce document ne s'applique qu'aux appareils du type "capteur de vibrations" (référence : VNB001). Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit.

Ce document s'adresse à des électriciens qualifiés. Ces derniers sont des personnes capables – grâce à leur formation et expérience – de percevoir et d'éviter des dangers potentiels qui pourraient être causés par l'emploi de l'appareil.

▶ Lire ce document avant l'emploi de l'appareil.

▶ Garder ce document pendant le temps d'utilisation de l'appareil.

1.2 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

→ Référence

- LED allumée

LED clignote

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

2.1 Généralité

▶ Respecter les indications de cette notice.
▶ Respecter les avertissements de cette notice.

Le non-respect des consignes, l'emploi non conforme par rapport aux prescriptions, un montage ou une manipulation incorrect peuvent porter atteinte à la sécurité des personnes et des installations.

2.2 Montage et raccordement électrique

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation. Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur. La personne qui installe l'appareil en est responsable.

2.3 Interventions sur l'appareil

Des interventions sur l'appareil ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie. Des interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations.

Il s'agit d'un produit de la classe A. L'appareil peut causer des problèmes de radiodiffusion dans des maisons. Dans ce cas, l'utilisateur doit éventuellement prendre les mesures correspondantes.

3 Fonctionnement et caractéristiques

Surveillance

• de la vitesse de la vibration v_rms ou v_crête
• Des valeurs process trop hautes/trop basses

Visualisation

• de valeurs process
  • d'états de commutation

4 Montage

Faire attention aux points suivants lors du montage :

• Montage seulement sur un support massif (par ex. taraudage d'un anneau de levage).
• Montage vertical sur la machine à l'aide de l'entretoise en direction des plus fortes vibrations. Le plus souvent, celle-ci est la direction radiale.
• Serrer la vis M5 avec un couple de serrage de 7 Nm.
• S'assurer d'une transmission sûre des vibrations et éviter des couches intermédiaires qui amortissent.

1: Axe de mesure
2: Vis M5
3: Rondelle élastique
4: Adaptateur M8 x M5
5: Support machine

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant de raccorder l'appareil.

M12
	Broche 1 : L+ 9,6...30 V DC
	Broche 2 : Out 1 Sortie de		commutation ou sortie courant4...20 mA (paramétrable)
	Broche 3 : L-
	Broche 4 : Out 2 Sortie de		commutation
	Broche 5 : IN Entrée courant 4...20 mA
M8
	Broche 1 : VCC (5 V)
	Broche 2 : USB D-
	Broche 3 : L-
	Broche 4 : USB D+

5.1 Interface M8/USB

D'abord raccorder le câble interface à l'appareil et ensuite à l'interface USB de l'ordinateur.
- Les appareils ont un numéro de série qui peut être lu à l'aide du logiciel PC.
- Le capteur peut également être alimenté via l'interface USB.
- Lecture et remise à zéro des données historisées.

Les sorties de commutation et analogiques ne sont pas actives en cas d'alimentation via USB.

5.2 Données historisées

L'appareil historise des données. L'intervalle d'enregistrement est de 5 min. La valeur Veff maximale dans cet intervalle est enregistrée et horodatée.

Durée d'enregistrement d'environ 3 ans. Après, les valeurs les plus anciennes seront remplacées (mémoire FIFO).

L'historique peut être lu et remis à zéro à l'aide du logiciel.

5.3 Horloge temps réel

L'appareil est équipé d'une horloge temps réel intégrée avec batterie de sauvegarde pour l'horodatage de l'historique dans la mémoire. Lors de la remise à zéro de l'historique, via le logiciel pour PC, la date et l'heure sont synchronisées avec le PC.

6 Fonctions

6.1 Fonction d'entrée

Paramétrage à l'aide des boutons-poussoirs Mode/Enter et Set.

• Capteur externe pour toute valeur process (normalement température (°C, °F))
• Entrée avec échelle réglable (4...20 mA)

Le diagnostic des résultats du capteur externe s'effectue comme pour le diagnostic vibratoire

• Seuils de commutation "pré-alarme" et "alarme principale" réglables
• Si alarme principale < pré-alarme → Surveillance de valeurs trop basses
• Hystérésis réglable

6.2 Fonction de sortie

6.2.1 Sortie de commutation et sortie analogique

Paramétrage à l'aide des boutons-poussoirs Mode/Enter et Set.

OU1 Sortie analogique	- 4...20 mA étendue de mesure de la vitesse de vibration pouvant être mise à l'échelle- Moyennes réglables- 22 mA en cas de défaut du système
Sortie de commutation	- Pré-alarme- SP 1- NO / NF réglable- Temporisation à l'enclenchement et au déclenchement réglables- Pulsation à 1 Hz en cas de défaut du système
OU2 Sortie de commutation	- Alarme principale- SP 2- NO / NF réglable- Temporisation à l'enclenchement et au déclenchement réglables

6.2.2 Surveillance de valeurs trop basses

Si la valeur du seuil de commutation "pré-alarme SP1" est supérieure au seuil de commutation "alarme principale SP2", ceux-ci sont paramétrés comme une surveillance de valeurs trop basses.

Si une surveillance de valeurs trop basses est paramétrée, cela entraîne les conséquences suivantes pour la pré-alarme OU1 et l'alarme principale OU2 :

• Si la valeur est supérieure à SP1, OU1 et OU2 sont inactives.
• Si la valeur est entre SP1 et SP2, seulement OU1 est active.
• Si la valeur est inférieure à SP2, OU1 et OU2 sont actives.

Il en est de même pour le capteur externe.

6.2.3 Logique de commutation des sorties

Les valeurs process "vitesse de vibration" et "capteur externe" sont combinées avec un OU logique et signalées sur la sortie.

1: Valeur process "vitesse de vibration"
2: Valeur process "capteur externe"
3: Sortie de commutation

6.3 Fonction de mesure

L'appareil peut être mis en mode de mesure via le logiciel VES004.

Dans ce mode, il est possible d'accéder, au choix, aux données brutes (signal temporel) de l'accélération ou de l'entrée externe (4...20 mA). Les données peuvent être visualisées, enregistrées, analysées et traitées dans le logiciel.

Si l'appareil reste connecté au logiciel, l'utilisateur doit terminer la surveillance du signal temporel activement (manuellement). Si l'appareil est séparé du logiciel, il retourne automatiquement à la fonction de surveillance.

Si l'appareil se trouve en mode de mesure, une surveillance n'est pas effectuée. L'appareil affiche "rSc3".

7 Eléments de visualisation et de service

7.1 Affichage LED

1...8 : Affichage LED / diagramme à barres

1: LED verte a = non utilisé2: LED verte v = vitesse de vibration v [mm/s] ou [in/s]3: LED verte d = non utilisé4: LED verte RMS = valeur moyenne5: LED verte Pk = valeur crête6: LED verte Ext = valeur process du capteur externe7: LED jaune OU1 = pré-alarme active *)8: LED rouge OU2 = alarme principale active *)*) La LED indique l'état d'alarme (pré-alarme, alarme principale). La configuration de l'entrée correspondante (OU1, OU2) en sortie "normalement fermée" ou "normalement ouverte" n'est pas prise en compte.

9: Affichage à 4 digits et 7 segments : vert, jaune et rouge

- Affichage des valeurs mesurées

10 : Points

- Les points du bas sont des séparateurs décimaux

11 : Bouton ' Set '

Mode de paramétrage- Réglage des valeurs de paramètres- Changement d'affichage "valeur process externe" et "vitesse de vibration"

12 : Bouton ' Mode/Enter '

- Sélection des paramètres et confirmation des valeurs de paramètres

7.2 Affichage à 7 segments

• Affichage du niveau de défaut (vert, jaune, rouge)
• Lors du changement des couleurs de l'affichage à segments, les temporisations à l'enclenchement et au déclenchement ou l'hystérésis ne sont pas prises en compte.
• Affichage de la vitesse de vibration actuelle ou de la valeur process externe actuelle

7.3 Mode de fonctionnement

L'utilisateur doit connaître les unités utilisées dans le capteur de vibrations ([mm/s] ou [in/s]) et dans le capteur externe (°C, °F, mBar).

7.3.1 Exemples en mode de fonctionnement

Couleur de l'affichage à segments : Jaune

Valeur mesurée actuelle de la vitesse de vibration v_rms = 17,35 mm/s .Paramètres- Pré-alarme SP1 = 10 mm/s- Alarme principale SP2 = 20 mm/s> La sortie OU1 est activeLors du changement des couleurs de l'affichage à segments, les temporisations à l'enclenchement et au déclenchement ne sont pas prises en compte.Pour OU1 et OU2, les temporisations à l'enclenchement et au déclenchement sont prises en compte.

Couleur de l'affichage à segments : Rouge
	La valeur mesurée actuelle "déséquilibre" ( v_crête ) a atteint 1,252 in/s.Paramètres- Unité uni = in/s- Pré-alarme SP1 = 0,5 in/s- Alarme principale SP2 = 1 in/s> Les sorties OU1 et OU2 sont actives

Couleur de l'affichage à segments : Rouge
	Le capteur externe a atteint 95 °C.Paramètres- Pré-alarme ESP1 = 50 °C- Alarme principale ESP2 = 90 °C> Les sorties OU1 et OU2 sont activesLors du changement des couleurs de l'affichage à segments, l'hystérésis n'est pas prise en compte.Pour OU1 et OU2, l'hystérésis est prise en compte.

Les LED OU1 et OU2 indiquent l'état d'alarme et non pas le niveau de tension (High, Low) de la sortie.

Le niveau peut être inversé par les paramètres OU1 et OU2 (NF, NO)

7.4 Mode de fonctionnement "valeur process externe"

Dans le mode de fonctionnement "valeur process externe" les valeurs mesurées sont affichées, par exemple la valeur de la pression (mBar, hPa...) ou de la température (°C, °F).

Les valeurs détectées sont transmises via l'entrée pour valeurs mesurées (broche 5).

La LED "Ext" est allumée.

7.4.1 Exemple "changement d'affichage" ( v_rms - valeur process externe)

17.36 Set 48.61

Mode de fonctionnement "vitesse de vibration" 17,35 mm/s v_rms [Set] Mode de fonctionnement "valeur process externe" par ex. température 42,61 °C [Set] Mode de fonctionnement "vitesse de vibration" 17,35 mm/s v_rms

FR

En cas d'alarme, l'affichage retourne automatiquement à la dernière valeur dépassée.

8 Paramétrage

La vitesse de vibration, la valeur process externe et l'autotest peuvent être paramétrés à l'aide des boutons Mode/Enter et Set.

8.1 Vitesse de vibration

Les paramètres suivants peuvent être réglés pour le mode de fonctionnement "vitesse de vibration"

• Méthode de mesure (rms ou crête)
• Affichage en mm/s ou in/s
• Seuils de commutation
• Fréquence limite inférieure (2 Hz ou 10 Hz) paramétrable
• Moyenne
• Temporisation à l'enclenchement et au déclenchement
• Sorties de commutation (NO, NF ou analogique pour OU1)

Si OU1 est sélectionnée en analogique :

▶ Mettre la sortie courant à l'échelle.

8.2 Valeur process externe

Les paramètres suivants peuvent être réglés pour la valeur process externe.

• Mise à l'échelle 4 mA (EASP), 20 mA (EAEP)
• Seuils de commutation
• Hystérésis
• Sorties de commutation (NO ou NF)

8.3 Autotest

Déclencher et effectuer l'autotest.

L'autotest s'effectue lors de la mise sous tension et peut aussi être déclenché manuellement → [tESt].

Autotest réussi → [PASS], autotest non réussi → [FAIL]

LED OU1 pulse (clignote)
Sortie OU1
- pulse en cas de TOR (nc, no)
- fournit 22 mA si analogique

8.4 Moyenne

8.4.1 Calcul

Formule pour déterminer la nouvelle valeur diagnostiquée :

("valeur diagnostiquée précédente" x (1 - moyenne)) +

("nouvelle mesure" x moyenne) = nouvelle valeur diagnostiquée

Exemple

Moyenne 0,25 ; "valeur diagnostiquée précédente" 17,3 mm/s ;

"nouvelle mesure" 14,7 mm/s

(17,3 mm/s x (1 - 0,25)) + (14,7 mm/s x 0,25) = 16,65 mm/s

Pour le VNB001, le temps mesuré entre "la valeur diagnostiquée précédente" et la "nouvelle mesure" est de 0,25 s.

8.4.2 Réglages

Moyenne = 1 : moyenne désactivée

Moyenne = 0,01 : moyenne forte

8.4.3 Diagramme moyenne

Niveau de menu 1
EUAL Evaluation	- sélection de la méthode de mesure rms "r" ou crête "P" (peak)
uni Unité - in/s ou mm/s
SP1 Seuil de	commutation "pré-alarme"Quand le seuil de commutation est dépassé- OU1 commute si elle est TOR "no", "nc"- la LED jaune "OU1" est allumée- l'affichage de la valeur mesurée passe à jaune
SP2 Seuil de	commutation "alarme principale"Quand le seuil de commutation est dépassé- OU2 commute- la LED rouge "OU2" est allumée- l'affichage de la valeur mesurée passe à rouge
Les valeurs affichées pour les seuils de commutation SP1 et SP2 changent quand l'unité ou la méthode de mesure sont commutées ultérieurement.
EF_i	Sous-menu "Fonctions étendues"
EHt_i	Sous-menu "Capteur externe"
tEST Autotest	- (PASS ou FAIL)s'effectue automatiquement après la mise sous tension du capteur
Sous-menu "Fonctions étendues EF_i"
LFCO Réglage	de la fréquence limite inférieure (2 Hz ou 10 Hz)
AUER Average	- moyenne → chapitre 8.4
dS1 Temporisation à l'enclenchement pour OU1 (0...60 s)
dr1 Temporisation au déclenchement pour OU1 (0...60 s)
dS2 Temporisation à l'enclenchement pour OU2 (0...60 s)
dr2 Temporisation au déclenchement pour OU2 (0...60 s)
ou1 Logique de commutation OU1 no, nc, I (NO, NF, sortie courant)
ASP Mise à l'échelle de la sortie courant en cas de paramétrage correspondant(mm/s ou in/s) pour 4 mA. rms ou crête (peak) sons pris en considération.Seulement si OU1 = "I"
AEP Mise à l'échelle de la sortie courant en cas de paramétrage correspondant,(mm/s ou in/s) pour 20 mA. rms ou crête sont (peak) pris en considération.Seulement si OU1 = "I"
ou2 Logique de commutation OU2 no, nc (NO, NF)
Sous-menu "Capteur externe EHt_i"
EASP Mise à l'échelle du capteur externe,début de la gamme de mesure à 4 mA
EAEP Mise à l'échelle du capteur externe,fin de la plage de mesure à 20 mA
ESP1 Seuil de commutation "pré-alarme"Quand le seuil de commutation est dépassé- OU1 commute si elle est TOR "no", "nc"- la LED jaune "OU1" est allumée- l'affichage de la valeur mesurée passe à jaune
Eh1 Hystérésis "pré-alarme"Distance absolue entre les seuils d'enclenchement et de déclenchement
ESP2 Seuil de commutation "alarme principale"Quand le seuil de commutation est dépassé- OU2 commute- la LED rouge "OU2" est allumée- l'affichage de la valeur mesurée passe à rouge
Eh2 Hystérésis "alarme principale"Distance absolue entre les seuils d'enclenchement et de déclenchement
Message d'erreur
Err1 La valeur	à afficher est inférieure à -999 ou supérieure à 9999.► Vérifier et réajuster la mise à l'échelle de la sortie courant (ASP, AEP)

9.2 Paramétrage général

Pendant le paramétrage, la fonction de surveillance de l'appareil est conservée. Il continue à exécuter ses fonctions de surveillance avec les paramètres précédents jusqu'à ce que le paramétrage soit validé.

Chaque paramétrage se fait en 3 étapes :

1	Sélectionner le paramètre► Appuyer sur [Mode/Enter] jusqu'à ce que le paramètre souhaité soit affiché.
2	Régler la valeur du paramètre► Appuyer sur [Set].> La valeur de réglage actuelle du paramètre est affichée.► Appuyer sur [Set] pendant 3s.► Réglage de la position décimale (cc.cc) et du signe (+/-) en appuyant plusieurs fois sur [Set].► Appuyer sur [Mode/Enter] pour confirmer.► Régler un seul chiffre avec [Set] et confirmer avec [Mode/Enter].► Répéter l'opération pour tous les autres chiffres.
3	Valider la valeur de paramètre► Appuyer sur [Mode/Enter].> Le paramètre est affiché de nouveau. La nouvelle valeur réglée est sauve-gardée.
Réglage d'autres paramètres► Recommencer par l'étape 1.

Passage en mode de fonctionnement

Appuyer plusieurs fois sur [Mode/Enter] jusqu'à ce que la valeur mesurée actuelle soit affichée.

L'appareil retourne au mode de fonctionnement.
Si aucun bouton n'est appuyé durant 30 s, l'appareil retourne automatiquement au mode de fonctionnement.

9.2.1 Passage du niveau de menu 1 au sous-menu

► Appuyer sur [Mode/Enter] jusqu'à ce que [EFJ] soit affiché.
► Appuyer brièvement sur [Set].> Le premier paramètre du sous-menu est affiché (ici : [LFCO]).

9.2.2 Verrouiller / déverrouiller

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation non intentionnelle.

► S'assurer que l'appareil se trouve en mode de fonctionnement normal.► Appuyer sur [Mode/Enter] + [Set] pendant 10 s.> [Loc] est indiqué.
Durant le fonctionnement : [Loc] est indiqué brièvement si l'on essaie de changer les valeurs des paramètres.
Pour déverrouiller :► Appuyer sur [Mode/Enter] + [Set] pendant 10 s.> [uLoc] est indiqué.
Etat de livraison : Non verrouillé.

9.3 Structure de menu

9.3.1 Niveau de menu 1

9.3.2 Sous-menu "Fonctions étendues"

9.3.3 Sous-menu "Capteur externe"

10 Maintenance, réparation et recyclage

S'assurer du recyclage écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

11 Schéma d'encombrement

12 Diagrammes temporels

12.1 Temporisation de la commutation pour la surveillance de valeurs trop hautes

Le diagramme temporel montre l'effet de la temporisation de commutation sur la surveillance de valeurs trop hautes (ESP1 < ESP2) de l'entrée analogique. Les sorties sont paramétrées comme normalement fermées (OU1 et OU2 → nc).

1: Aucune mise hors tension car la temporisation de commutation sélectionnée est trop courte (< 3 s).
2: Aucune mise sous tension car la temporisation de commutation sélectionnée est trop courte (< 2 s).

Si le réglage de la temporisation de commutation de la pré-alarme diverge de celui de la temporisation de commutation de l'alarme principale,

• l'alarme principale peut déjà être activée alors que la pré-alarme ne l'est pas encore.
• la pré-alarme peut déjà être désactivée alors que l'alarme principale ne l'est pas encore.

12.2 Temporisation de la commutation pour la surveillance de valeurs trop basses

Le diagramme temporel montre l'effet de la temporisation de commutation sur la surveillance de valeurs trop basses (ESP1 > ESP2) de l'entrée analogique. Les sorties sont paramétrées comme normalement fermées (OU1 et OU2 → nc).

1: Aucune mise sous tension car la temporisation de commutation sélectionnée est trop courte.

12.3 Moyenne pour la surveillance de valeurs trop basses

Le diagramme temporel montre l'effet de la moyenne sur une surveillance de valeurs trop basses (SP1 > SP2). Les sorties sont paramétrées comme normalement fermées (OU1 et OU2 → nc), AUER = 0,25 de moyenne

1: Signal brut

2: Signal moyenné

13 Réglage usine

	Réglage usine Réglage	utilisateur
EUAL rms
uni mm/s
SP1 2,8 [mm/s]	rms	[mm/s ou in/s]
SP2 4,5 [mm/s]	rms	[mm/s ou in/s]
LFCO 10 [Hz]	[Hz]
AUER 0,125
dS1 0 [s] [s]
dr1 0 [s] [s]
dS2 0 [s] [s]
dr2 0 [s] [s]
ou1 nc
ASP 0 [mm/s]	rms	[mm/s ou in/s]
AEP 25 [mm/s]	rms	[mm/s ou in/s]
ou2 nc
EASP 0 Exemple: [°C] [ ]
EAEP	100 Exemple: [°C]	[ ]
ESP1	10 Exemple: [°C]	[ ]
Eh1	1 Exemple: [°C] [ ]
ESP2	20 Exemple: [°C]	[ ]
Eh2	1 Exemple: [°C] [ ]
