710021 - Chauffe-assiette CaterChef - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-assiette professionnel
Marque	CaterChef
Modèle	710021 (série Vulcano)
Alimentation électrique	230 V ~, 50/60 Hz
Puissance	500 W à 1500 W selon modèle (Vulcano 1/1: 500 W, 2/1: 750 W, 3/1: 2x750 W, 4/1: 2x750 W, 60x40: 750 W)
Plage de température	30 °C à 90 °C (réglable par thermostat)
Capacité de plaques	Dimensions GN 1/1, 2/1, 3/1, 4/1 ou 60x40 cm selon version
Poids net	10 à 20 kg selon modèle
Matériau	Inox (parties chromées)
Type de thermostat	Thermostat réglable 30-90 °C + thermostat de sécurité anti-surchauffe
Affichage / Indicateur	Voyant lumineux de fonctionnement (allumé quand l'élément chauffe)
Usage	Maintien au chaud des aliments (professionnel)
Installation	Sur plan de travail, branchement sur prise Schuko avec terre
Câble d'alimentation	Câble CE avec prise Schuko (longueur non spécifiée, env. 1,5 m)
Garantie	24 mois (hors pièces électriques et main-d'œuvre)
Nettoyage et entretien	Nettoyer avec produits spéciaux inox ou chrome, pas de substances abrasives ; attendre refroidissement
Sécurité	Thermostat de sécurité ; ne pas laver sous l'eau courante ; arrêt automatique en surchauffe
Pièces détachées disponibles	Résistance adhésive, thermostat 30-90°C, voyant, bouton, câble, presse-étoupe, pieds caoutchouc
Réparabilité	Réparation uniquement au siège du fabricant ; intervention non autorisée annule garantie
Recyclage	Éliminer selon normes en vigueur ; tri sélectif des composants et emballages

FOIRE AUX QUESTIONS - 710021 CaterChef

Comment utiliser le chauffe-assiette CaterChef 710021 ?

Branchez l'appareil sur une prise avec terre. Tournez le thermostat sur la température souhaitée (max. 90 °C). Le voyant s'allume. Quand la température est atteinte, le voyant s'éteint. Pour éteindre, placez le thermostat sur 0 (OFF). Allumez peu de temps avant le service pour éviter une chauffe inutile.

Quelle est la plage de température de ce chauffe-plat ?

La température est réglable de 30 °C à 90 °C via le thermostat. Le thermostat maintient automatiquement la température choisie.

Que faire si le chauffe-assiette ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique (prise, fusible). Si le courant arrive, la résistance ou le thermostat peuvent être défectueux. Contactez votre revendeur pour un remplacement. Ne tentez pas de réparer vous-même.

Le voyant ne s'allume pas, est-ce normal ?

Le voyant s'éteint lorsque la température réglée est atteinte. S'il reste éteint alors que l'appareil est froid, le voyant est peut-être grillé. Contactez le revendeur pour le remplacer.

Comment nettoyer le chauffe-plat ?

Débranchez l'appareil et attendez au moins une heure qu'il refroidisse. Nettoyez les parties en inox avec un produit spécial inox, les parties chromées avec de l'alcool ou un produit spécial chrome. N'utilisez jamais de substances abrasives et ne lavez pas sous l'eau courante.

Quel type de prise électrique est nécessaire ?

L'appareil est livré avec un câble CE et une prise Schuko. L'installation doit être munie d'une prise de terre conforme aux normes en vigueur. La tension doit être de 230 V alternatif.

Puis-je utiliser ce chauffe-assiette à la maison ?

Cet appareil est conçu pour un usage professionnel (restauration, collectivités). Il peut être utilisé à la maison, mais il est puissant et nécessite une installation électrique adaptée. Respectez les consignes de sécurité.

Combien de temps dure la garantie ?

La garantie est de 24 mois à compter de la date de livraison, conformément à la législation européenne. Elle ne couvre pas les pièces électriques, la main-d'œuvre, ni les dommages dus à une utilisation inappropriée ou à des manipulations non autorisées.

Comment éliminer l'appareil en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Démontez-le si possible et triez les composants (métal, plastique, électronique) selon les normes en vigueur. Respectez le recyclage pour éviter des amendes.

Puis-je obtenir des pièces détachées pour ce modèle ?

Oui, des pièces comme la résistance adhésive, le thermostat, le voyant, le bouton, le câble d'alimentation et les pieds en caoutchouc sont disponibles. Contactez le revendeur pour commander. Toute intervention non autorisée annule la garantie.

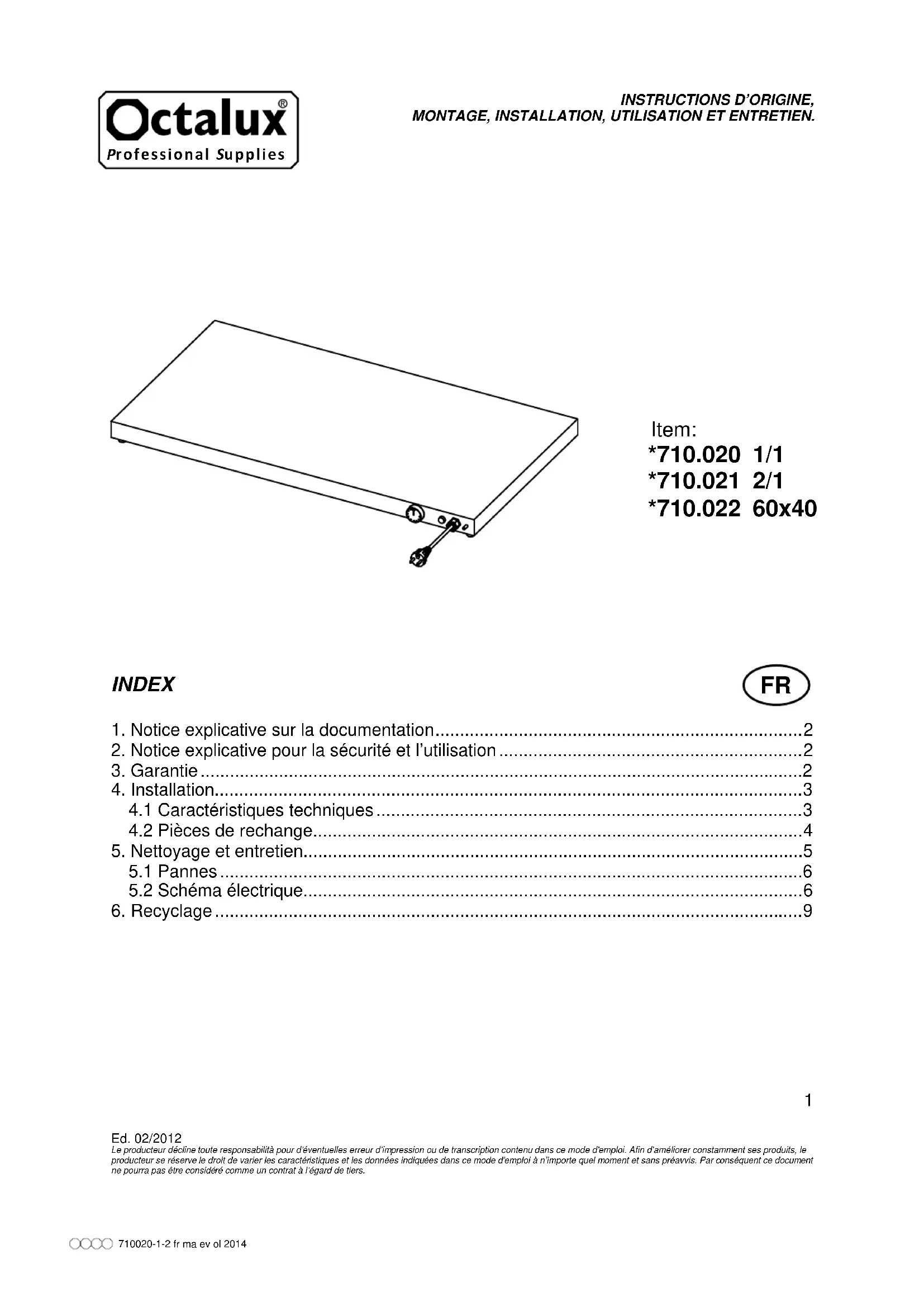

MODE D'EMPLOI 710021 CaterChef

1. Notice explicative sur la documentation....2
2. Notice explicative pour la sécurité et l'utilisation....2
3. Garantie 2
4. Installation....3

4.1 Caractéristiques techniques....3
4.2 Pièces de rechange....4

1. Nettoyage et entretien....5

5.1 Pannes....6
5.2 Schéma électrique....6

1. Recyclage....9

1. Notice explicative sur la documentation

Il est recommandé de remettre toute la documentation à l'utilisateur de l'appareil. L'utilisateur doit conserver ces documents pour pouvoir éventuellement les consulter en cas de nécessité. On récuse toute responsabilité en cas de dommages dûs au non-respect de ces instructions.

Toutes les dimensions de ce mode d'emploi sont exprimées en mm.

2. Notice esplicative pour la sécurité et l'utilisation

Les articles sont produits conforméments aux dernières évolutions techniques et aux règles de sécurité en vigueur.

Les chauffe-plat VULCANO, sujets de ce mode d'emploi, sont conçus et construits en accord avec les directives et les normes techniques en vigueur, pour optimiser le maintient à température des aliments exposés, en maintenant la qualité et en respectant les conditions d'hygiène et de sécurité.

Toute autre utilisation serait inapropriée. Le producteur ne répond pas des dommages causés par un usage inaproprié. Seul l'utilisateur en serait responsabile.

Un usage aproprié comprend également le respect des instructions pour l'usage et pour l'installation et de toute la documentation supplémentaire ainsi que le respect des conditions d'inspection et d'entretien.

3. Garantie

Le produit est conçu et construit pour être utilisé par des professionnels. Le producteur pourrait apporter à tout moment des modifications au produit afin d'en améliorer l'utilisation et la qualité. Le producteur., dans le respect de la législation de la Communauté Européenne, garantit ses produits pendant 24 mois à compter de la date de livraison. Cette garantie ne prend pas en compte les parties électriques, la main d'oeuvre et toutes les substitutions rendues nécessaires par un usage inapproprié du produit. Toute manipulation effectuée exclut automatiquement la responsabilité du producteur.

Les produits et les pièces à changer ou à réparer pour défauts inévocables de fabrication et /ou matériaux utilisés devront être rendus “franco de port” au siège du producteur, qui, après un contrôle attentif, effectuera la réparation ou la substitution de ces derniers.

Les réparations sont effectuées uniquement au siège du producteur et en aucun cas le producteur ne remboursera d'éventuelles dépenses soutenues par le client si elles ne sont pas effectuées par lui-même si ce n'est par accord au préalable.

4. Installation

Le constructeur décline toute responsabilité pour des dommages aux personnes ou aux biens dérivés du non-respect des règles de ce mode d'emploi.

Après avoir déballé l'appareil, enlever la pellicule auto-collante en plastique avant de mettre en marche l'appareil. D'éventuels résidus de colle doivent être enlevés avec soin (ne pas utiliser de substances abrasives).

L'appareil est prédisposé pour un fonctionnement au courant alterné à la tension indiquée sur la tablette des données techniques (située sous l'appareil).

Le conducteur de terre est symbolisé par les couleurs jaune/vert et ne peut être interrompu.

L'appareil est doté d'un câble aux normes CE et d'une prise Schuko (s'il est nécessaire de la changer utiliser une prise adaptée à la charge de l'appareil et correspondante aux normes en vigueur; s'il est nécessaire de changer le câble, en utiliser un avec les caractéristiques correspondantes à celui fourni).

Avant de mettre en marche l'appareil:

• Vérifier que l'installation puisse supporter la charge de l'appareil (WATT comme sur la tablette des données techniques).
• S'assurer que l'installation soit munie d'une prise de terre selon les normes en vigueur.
• Brancher l'appareil au réseau de terre de l'installation avec un câble à brancher à la vis prévue à cet effet sous l'enveloppe externe de l'appareil (composant n.22, voir schéma pag.5).

Pour mettre en marche l'appareil positionner le bouton du thermostat sur la température désirée (max.90°C) le voyant s'allume et quand la température est atteinte, le voyant s'éteint; le thermostat maintiendra automatiquement la température imposée.

Pour éteindre positionner le thermostat sur 0 (OFF).

ATTENTION:

Une fois allumé, l'appareil atteint la température imposée très vite. Pour éviter tout inconvénient, ne l'allumer que peu de temps avant le service et l'éteindre juste après. N'apporter aucun changement sur la structure du produit.

4.1 Caractéristiques techniques

	Vulcano1/1	Vulcano2/1	Vulcano3/1	Vulcano4/1	Vulcano60x40
Résistance chauffe-plat	500 W 750	W 2X750 W	2x750 W 750	W
Alimentation	230 V
Température	30°- 90°C
Poids (Kg)	10	12	16	20	11

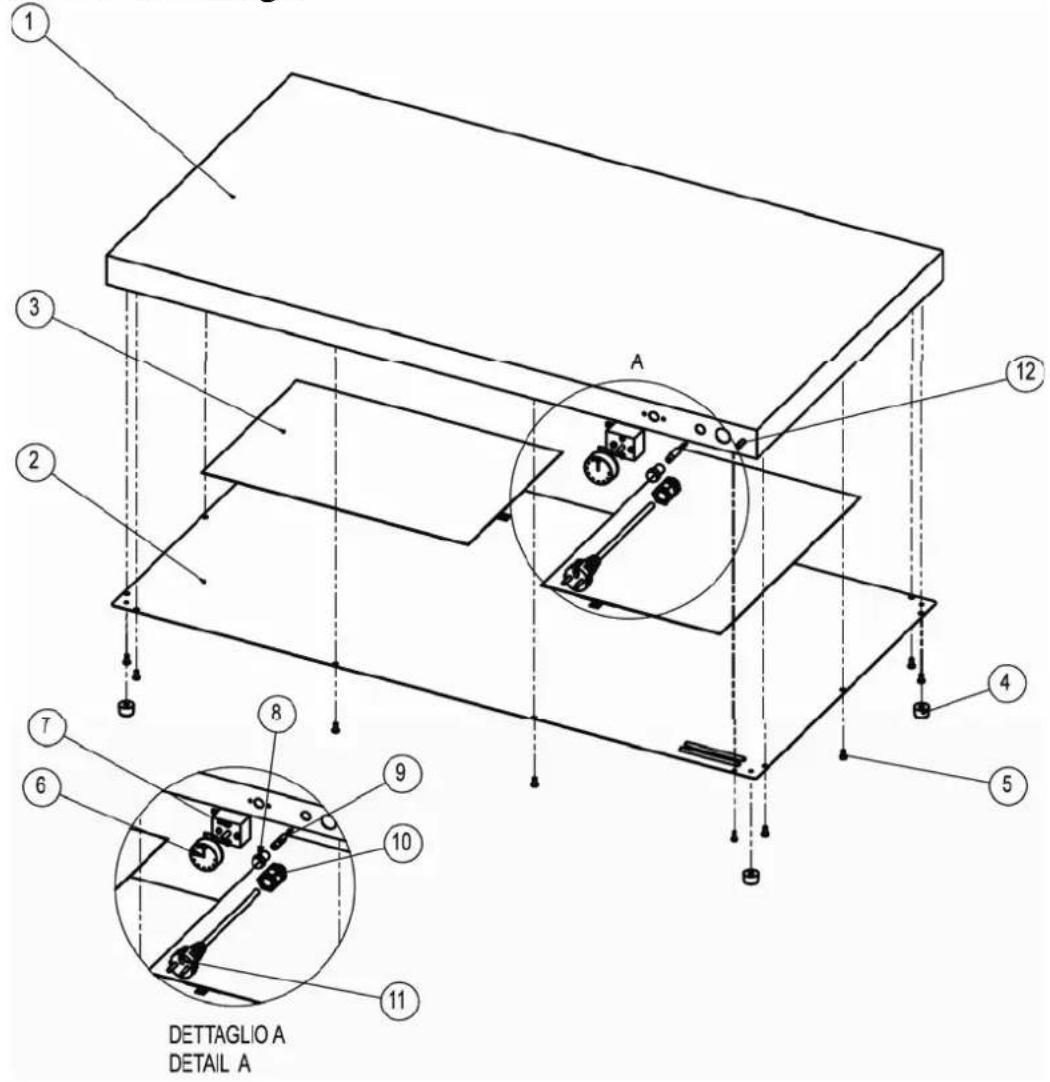

4.2 Pièces de rechange

1 3 2 8 T 6 9 10 11 A 12 4 5 DETTAGLIO A DETAIL A

Réf.	Code	Vulcano	Vulcano	Quantité	Vulcano	Vulcano	Description
		1/1	2/1	3/1	4/1	60x40
1			1	1	1	1	1
2			1	1	1	1	1
3			1	1	2	2	Résistance adhésive
4			4	4	4	4	Pieds en caoutchouc
5	B01ZITC4X10		10	12	14	16	Vis 4x10 10galvanisées TC
6			1	1	1	1	Bouton thermostat
7			1	1	1	1	Thermostat 30-90°C
8			1	1	1	1	Couvercle voyant
9			1	1	1	1	Voyant lumineux
10			1	1	1	1	1
11			1	1	1	1	1
12			1	1	1	1	Couplage presse-étoupe

Chá

For

Presse-

Câble S

TOUTE MANIPULATION EXCLUT AUTOMATIQUEMENT LA RESPONSABILITE DU PRODUCTEUR ET ANNULE LA GARANTIE.

5. Nettoyage et entretien

ATTENTION :

Avant toute intervention débrancher l'appareil du courant électrique. Ne jamais laver l'appareil sous l'eau courante pour éviter les infiltrations dans les composants électriques.

Avant tout nettoyage, attendre que l'appareil refroidisse (attendre environ une heure après la fin du service).

Le chauffe-plat peut être nettoyé avec des produits spécial inox les parties chromées avec de l'alcool ou des produits spécial chrome, dans tous les cas ne pas utiliser de substances abrasives.

L'appareil est doté d'un thermostat de sécurité qui interrompt l'alimentation électrique en cas de surchauffe. L'appareil reprend ses fonctions normales une fois que la température de fonctionnement normal est revenue.

5.1 Pannes

Problème Causes possibles Solution
Le chauffe-plat ne chauffe pas	Pas de courant	Contrôler la présence de courant dans le réseau électrique
	La résistance est grillée Contacter le revendeur
	Le thermostat est cassé Contacter le revendeur
	Le câble d'alimentation est endommagé	Changer le câble avec un autre avec les mêmes caractéristiques
Le voyant ne s'allume pas	Le chauffe-plat a atteint la température	-
	Le voyant est grillé Contacter le revendeur

S'il s'avérait nécessaire de changer la résistance adhésive, nettoyer AVEC SOIN le fond de la colle résiduelle de la vieille résistance avec un SOLVANT NITRO et appliquer la nouvelle résistance sur le fond propre et sec.

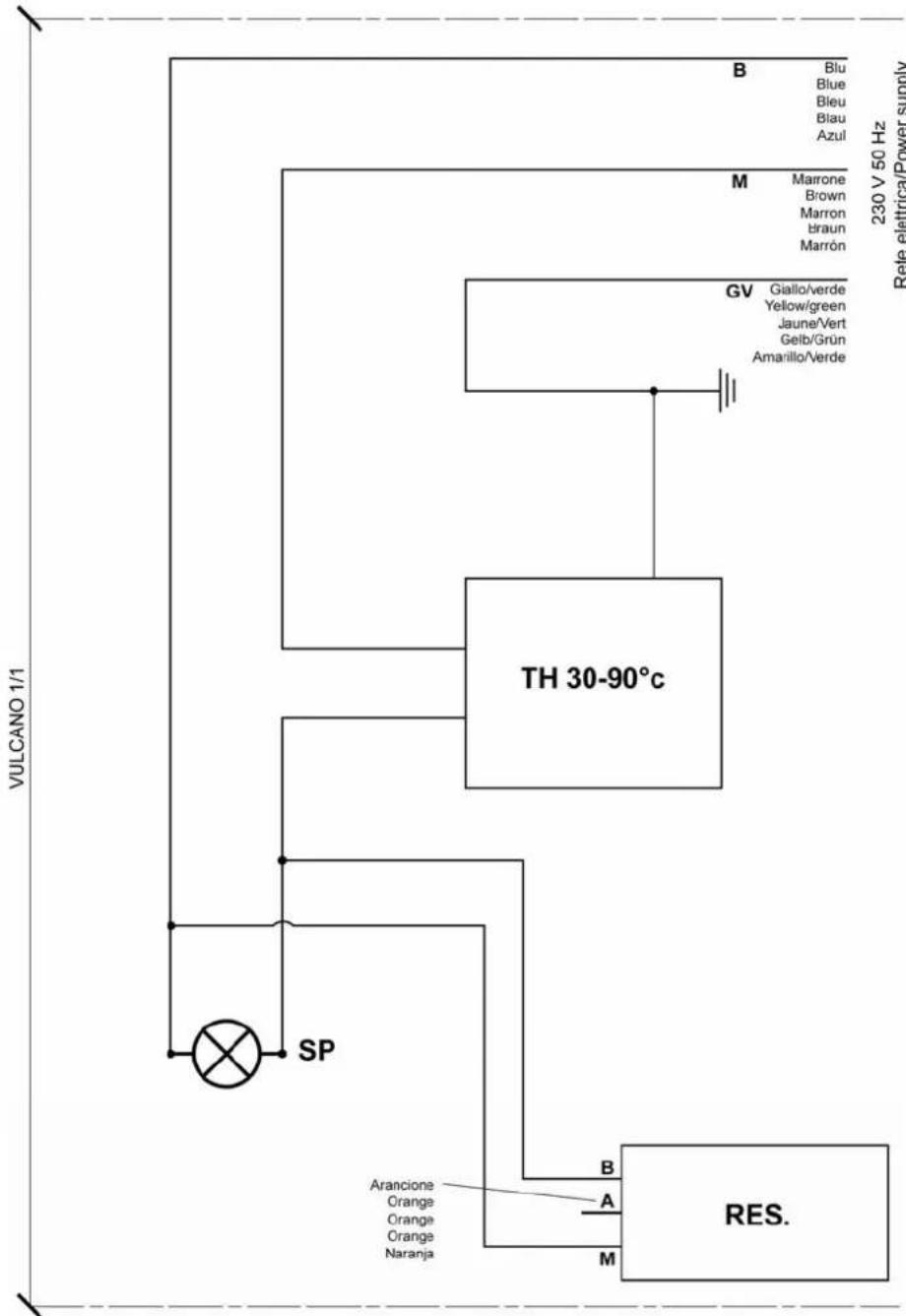

5.2 Schéma électrique

Abbreviation Description
TH	Thermostat
SP	Voyant
RES	Résistance

Vulcano 1/1

En fin de vie, l'appareil doit être éliminé selon les normes en vigueur et il est nécessaire, tant que possible, de le démonter et de recycler ses différents composants.

Les éléments qui composent l'emballage (plastique, mousse polyuréthane, pluriball, polystyrène, carton etc...) doivent être tenus hors de portée des enfants parce qu'ils pourraient être source de danger et doivent être collectés et éliminés séparément, conformément aux normes en vigueur.

Le symbole situé sur le produit signifie qu'il ne doit pas être éliminé avec les autres déchets ménagers. Pour éviter d'éventuels dommages à l'environnement ou à la santé causés par l'élimination inappropriée des déchets, l'utilisateur est prié de séparer ce produit d'autres types de déchets et de le trier de façon responsabile pour favoriser le recyclage des ressources matérielles.

Les utilisateurs sont priés de contacter leur fournisseur et de vérifier les termes et les conditions du contrat d'achat. Ce produit ne doit pas être éliminé avec d'autres déchets commerciaux. L'utilisateur est prié de respecter les normes en vigueur pour le tri sélectif. Ces normes si elles ne sont pas respectées prévoient des sanctions financières administratives.
