Type de produit	Détecteur de mouvements
Marque	Blaupunkt
Modèle	IRS4
Alimentation	1 pile AA 1,5 V alcaline (incluse)
Fréquence radio	868 MHz
Hauteur d'installation recommandée	1,90 – 2 m
Consommation en veille	25 µA
Consommation maximale	20 mA
Fonctions principales	Détection de mouvement, mode veille automatique, immunité aux animaux (modèle IR-P4 uniquement)
Type de détecteur	Infrarouge passif (PIR)
Angle de détection	120° (estimation)
Portée de détection	Jusqu'à 12 m (estimation)
Matière du boîtier	Plastique
Couleur	Blanc
Installation	Murale, en angle ou à plat
Température de fonctionnement	0 °C à 40 °C (estimation)
Humidité	Max 85 % sans condensation (estimation)
Certification	Conforme à la directive 2014/53/UE
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas installer près d'une source de chaleur ou en plein soleil
Poids (avec pile)	Environ 80 g (estimation)
Dimensions (L x H x P)	Environ 100 x 60 x 45 mm (estimation)

FOIRE AUX QUESTIONS - IRS4 BLAUPUNKT

Comment installer le détecteur de mouvements Blaupunkt IRS4 ?

Retirez le capot arrière, poussez à travers les encoches à l'arrière pour les trous de fixation. Percez les trous dans le mur en utilisant les emplacements à l'arrière comme repère. Vissez la face arrière, puis refermez le détecteur. Installez de préférence dans un angle de mur à une hauteur de 1,90 à 2 m.

Quelle est la hauteur d'installation idéale ?

Pour de meilleures performances, installez le détecteur à une hauteur comprise entre 1,90 et 2 mètres.

Comment appairer le détecteur avec le hub ?

Pour la série Q : accédez au portail Web https://eu.bphomeconnect.com/BP/, connectez-vous, mettez le hub en mode apprentissage (Paramètres → Appareil → + Ajouter un appareil). Appuyez sur le bouton d'apprentissage (1) du détecteur. Le panneau émet un double bip, puis suivez les instructions à l'écran pour ajouter le périphérique.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez que la pile est correctement insérée et que l'isolant a été retiré. Assurez-vous que le détecteur est installé à la bonne hauteur, loin des sources de chaleur et du soleil. Attendez plus d'une minute sans mouvement pour qu'il sorte du mode veille avant de tester.

Quelle pile utiliser et comment la remplacer ?

Utilisez une pile AA 1,5 V alcaline. Retirez le capot arrière, remplacez la pile en respectant la polarité. Refermez le capot.

Comment tester le détecteur après installation ?

Après l'installation, attendez plus d'une minute sans mouvement pour que le détecteur sorte du mode veille. Ensuite, marchez dans la zone de détection. Si l'alarme est armée, le détecteur déclenchera une alerte.

Le détecteur est-il résistant aux animaux ?

Le modèle IR-P4 dispose d'une fonction d'immunité aux animaux jusqu'à 25 kg. Pour un fonctionnement correct, ne placez pas le détecteur dans une zone avec des escaliers ou un endroit où un animal peut sauter.

Quelle est la portée de détection ?

La portée typique est d'environ 12 mètres, avec un angle de détection de 120° (estimation). Pour une meilleure détection, installez le détecteur dans un angle de mur.

Comment économiser la batterie ?

Le détecteur passe automatiquement en mode veille 1 minute après avoir détecté un mouvement lorsque l'alarme est désarmée. Évitez de le placer face à des sources de chaleur ou au soleil, ce qui réduit les fausses alarmes et économise la pile.

Comment nettoyer le détecteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que le détecteur est hors tension avant de le nettoyer.

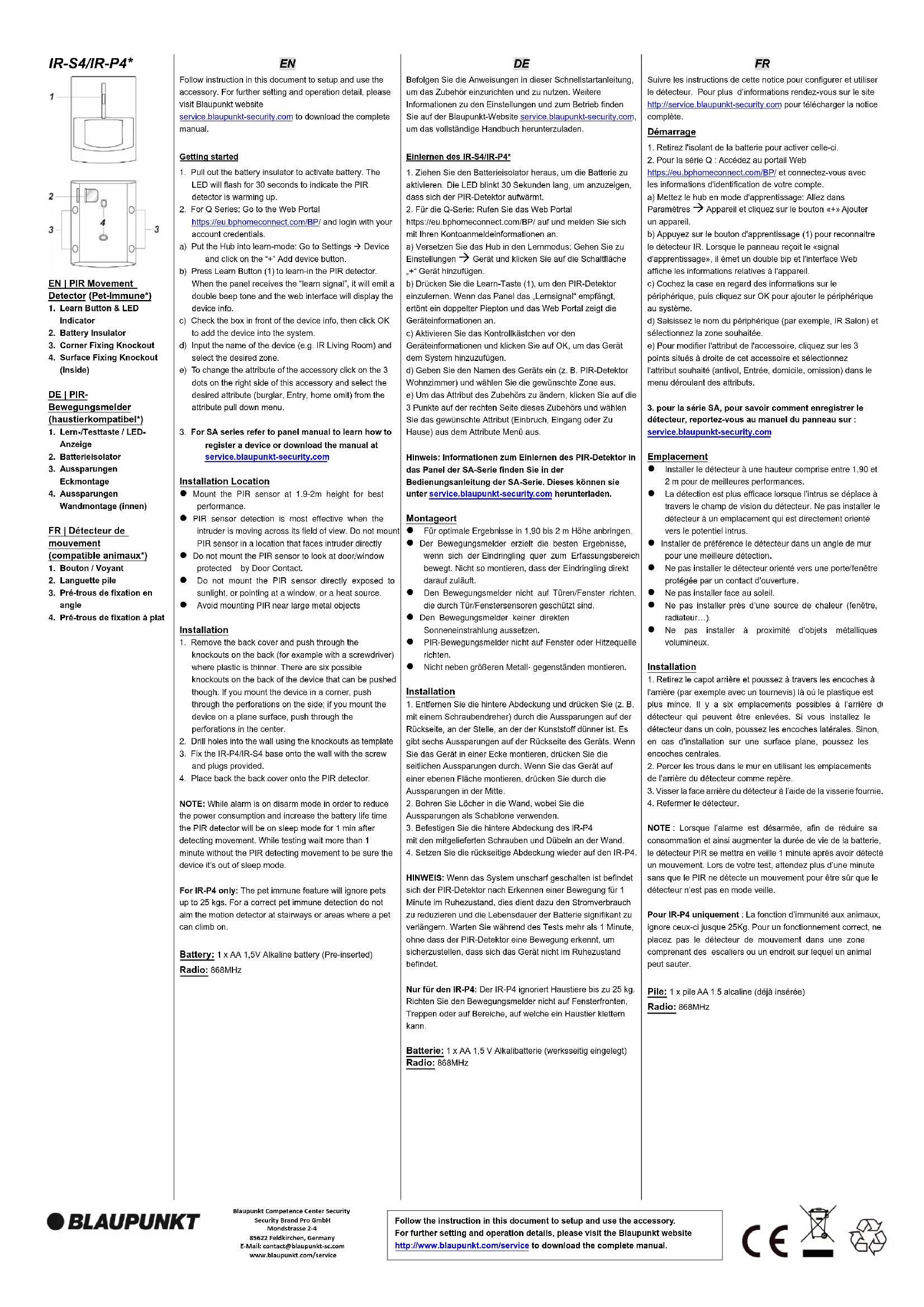

MODE D'EMPLOI IRS4 BLAUPUNKT

FR | Détecteur de mouvement (compatible animaux\*)

1. Bouton / Voyant

2. Languette pile

3. Pré-trous de fixation en angle

4. Pré-trous de fixation à plat

EN

Suivre les instructions de cette notice pour configurer et utiliser le détecteur. Pour plus d'informations rendez-vous sur le site http://service.blaupunkt-security.com pour télécharger la notice complète.

Démarrage

1. Retirez l'isolant de la batterie pour activer celle-ci.
2. Pour la série Q : Accédez au portail Web
   https://eu.bphomeconnect.com/BP/ et connectez-vous avec les informations d'identification de votre compte.
   a) Mettez le hub en mode d'apprentissage: Allez dans
   Paramètres → Appareil et cliquez sur le bouton «+» Ajouter un appareil.
   b) Appuyez sur le bouton d'apprentissage (1) pour reconnaître le détecteur IR. Lorsque le panneau reçoit le «signal
   d'apprentissage», il émet un double bip et l'interface Web affiche les informations relatives à l'appareil.
   c) Cochez la case en regard des informations sur le
   périphérique, puis cliquez sur OK pour ajouter le périphérique au système.
   d) Saisissez le nom du périphérique (par exemple, IR Salon) et sélectionnez la zone souhaitée.
   e) Pour modifier l'attribut de l'accessoire, cliquez sur les 3 points situés à droite de cet accessoire et sélectionnez
   l'attribut souhaité (antivol, Entrée, domicile, omission) dans le menu déroulant des attributs.

3. pour la série SA, pour savoir comment enregistrer le détecteur, reportez-vous au manuel du panneau sur : service.blaupunkt-security.com

Emplacement

• Installer le détecteur à une hauteur comprise entre 1,90 et 2 m pour de meilleures performances.
• La détection est plus efficace lorsque l'intrus se déplace à travers le champ de vision du détecteur. Ne pas installer le détecteur à un emplacement qui est directement orienté vers le potentiel Intrus.
• Installer de préférence le détecteur dans un angle de mur pour une meilleure détection.
• Ne pas installer le détecteur orienté vers une porte'fenêtre protégée par un contact d'ouverture.
• Ne pas installer face au soleil.
• Ne pas installer près d'une source de chaleur (fenêtre, radiateur...).
• Ne pas installer à proximité d'objets métailliques volumineux.

Installation

1. Retirez le capot arrière et poussez à travers les encoches à l'arrière (par exemple avec un tournevis) là où le plastique est plus mince. Il y a six emplacements possibles à l'arrière de détecteur qui peuvent être enlevées. Si vous installez le détecteur dans un coin, poussez les encoches latérales. Sinon, en cas d'installation sur une surface plane, poussez les encoches centrales.
2. Percer les trous dans le mur en utilisant les emplacements de l'arrière du détecteur comme repère.
3. Visser la face arrière du détecteur à l'alde de la visserie fournie.
4. Refermer le détecteur.

NOTE : Lorsque l'alame est désarmée, afin de réduire sa consommation et ainsi augmenter la durée de vie de la batterie, le détecteur PIR se mettra en veille 1 minute après avoir détecté un mouvement. Lors de votre test, attendez plus d'une minute sans que le PIR ne détecte un mouvement pour être sûr que le détecteur n'est pas en mode veille.

Pour IR-P4 uniquement : La fonction d'immunité aux animaux, ignore ceux-ci jusque 25Kg. Pour un fonctionnement correct, ne placez pas le détecteur de mouvement dans une zone comprenant des escaliers ou un endroit sur lequel un animal peut sauter.

Pile: 1 x pile AA 1.5 alcaline (déjà insérée)

Radio: 868MHz

IR-S4/IR-P4\*

1 2 3 4 3

Précautions: Veuillez lire attentivement ce manuel avant de l'utiliser pour la première fois et conservez-le pour pouvoir le consulter ultérieurement.

- Les précautions de sécurité contenues dans le présent document réduisent les risques d'incendie, de choc électrique et de blessure si elles sont suivies correctement.

• Les enfants ne reconnaissent pas les dangers pouvant résulter d'une mauvaise manipulation des appareils électriques. Ne jamais utiliser des enfants avec des appareils électriques sans surveillance.
  • Suffocation! Ne laissez pas les matériaux d'emballage derrière vous. Les enfants peuvent avaler de petites pièces et s'étouffer dessus.
  • N'utilisez pas le produit s'il est endommagé.
• Évitez tout contact de l'article avec de l'eau ou d'autres liquides.
  • Manipulation correcte des piles. Retirez les piles de l'appareil lorsqu'il n'est pas utilisé pendant une longue période.
• Les piles fournies ne conviennent pas pour la charge.

Données techniques:

Marque de la batterie:	Consommation en velle:	Max. consommation d'énergie:	Fréquence radio:	Max. Puissance de transmission:	Rapport cyclique:
Alkaline AA*2/3V	25uA	20mA	868.35Mhz	7dBm	868.3 MHz < 1 % per h

Déclaration de conformité:

La société Security Brand Pro GmbH déclare par la présente que le type d'installation radio «IR-S4» est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : www.blaupunkt.com/service

Élimination:

Les appareils usagés ne peuvent pas être éliminés avec les ordures ménagères. Selon la directive 2012/19/UE, l'appareil en fin de durée de vie doit être soumis à une elimination contrôlée. Les matériaux contenus dans l'appareil sont soumis à un recyclage et l'environnement n'est pas pollué. Déposez l'ancien appareil sans frais auprès d'un point de collecte pour déchets électroniques ou d'un centre de recyclage. Les piles usagées doivent être collectées séparément et mises au rebut de manière écologiquement rationnelle (directive européenne sur les équipements électriques et électroniques).

Éliminez également les matériaux d'emballage de façon conforme à l'environnement en les déposant par type dans les conteneurs mis à disposition.

Symbole de recyclage général. Vous trouverez des informations complémentaires à l'adresse : www.mueller-licht.de/recycle/
