Type de produit	Détecteur de mouvements à infrarouge passif (PIR) compatible animaux
Marque	Blaupunkt
Modèle	IRP4
Dimensions (approx.)	10 x 6 x 5 cm
Poids (avec pile)	Environ 100 g
Alimentation	1 pile AA 1,5 V alcaline (incluse)
Consommation en veille	25 µA
Consommation maximale	20 mA
Fréquence radio	868,35 MHz
Puissance de transmission max	7 dBm
Portée en champ libre	Jusqu'à 30 m (estimation)
Angle de détection	Environ 90° (typique)
Hauteur d'installation recommandée	1,90 à 2 m
Immunité aux animaux	Jusqu'à 25 kg (modèle IR-P4 uniquement)
Fonctions principales	Détection de mouvement, apprentissage hub, mode veille, alarme
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau ou aux liquides. Ne pas utiliser si endommagé. Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible.
Informations générales	Conforme à la directive 2014/53/UE. Élimination selon directive DEEE.

FOIRE AUX QUESTIONS - IRP4 BLAUPUNKT

Comment installer le détecteur de mouvements Blaupunkt IRP4 ?

Retirez le capot arrière et percez des trous dans le mur en utilisant les repères. Fixez la face arrière avec les vis fournies, puis refermez le détecteur. La hauteur d'installation recommandée est de 1,90 à 2 m, de préférence dans un angle de mur.

Quelle est la portée du détecteur IRP4 ?

La portée typique en champ libre est d'environ 30 m. La détection est meilleure lorsque l'intrus traverse le champ de vision.

Comment appairer le détecteur avec le hub ?

Pour la série Q : accédez au portail Web, mettez le hub en mode apprentissage, puis appuyez sur le bouton d'apprentissage (1) du détecteur. Confirmez l'ajout dans l'interface. Pour la série SA, reportez-vous au manuel du panneau.

Que faire si le détecteur ne s'allume pas ?

Vérifiez que la languette de la pile a été retirée pour activer la batterie. Si le problème persiste, remplacez la pile par une nouvelle pile AA alcaline.

Comment changer la pile du Blaupunkt IRP4 ?

Retirez le capot arrière du détecteur, sortez la pile usagée et insérez une nouvelle pile AA 1,5 V alcaline en respectant la polarité.

Quelle est la durée de vie de la pile ?

La durée de vie dépend de l'utilisation. En mode veille, la consommation est de 25 µA, ce qui permet une autonomie d'environ 1 à 2 ans avec une utilisation normale.

Le détecteur est-il compatible avec les animaux domestiques ?

Oui, le modèle IRP4 dispose d'une fonction d'immunité aux animaux jusqu'à 25 kg. Évitez de placer le détecteur dans une zone avec des escaliers ou des sauts possibles.

Où ne pas installer le détecteur ?

Ne l'installez pas face au soleil, près d'une source de chaleur (fenêtre, radiateur), à proximité d'objets métalliques volumineux, ou orienté vers une porte/fenêtre protégée par un contact d'ouverture.

Que signifie le voyant sur le détecteur ?

Le voyant s'allume lors de la détection de mouvement et lors de l'apprentissage. En mode veille, le voyant est éteint pour économiser la batterie.

Comment nettoyer le détecteur de mouvements ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez pas de produits chimiques, d'alcool ou d'eau, car cela pourrait endommager l'appareil.

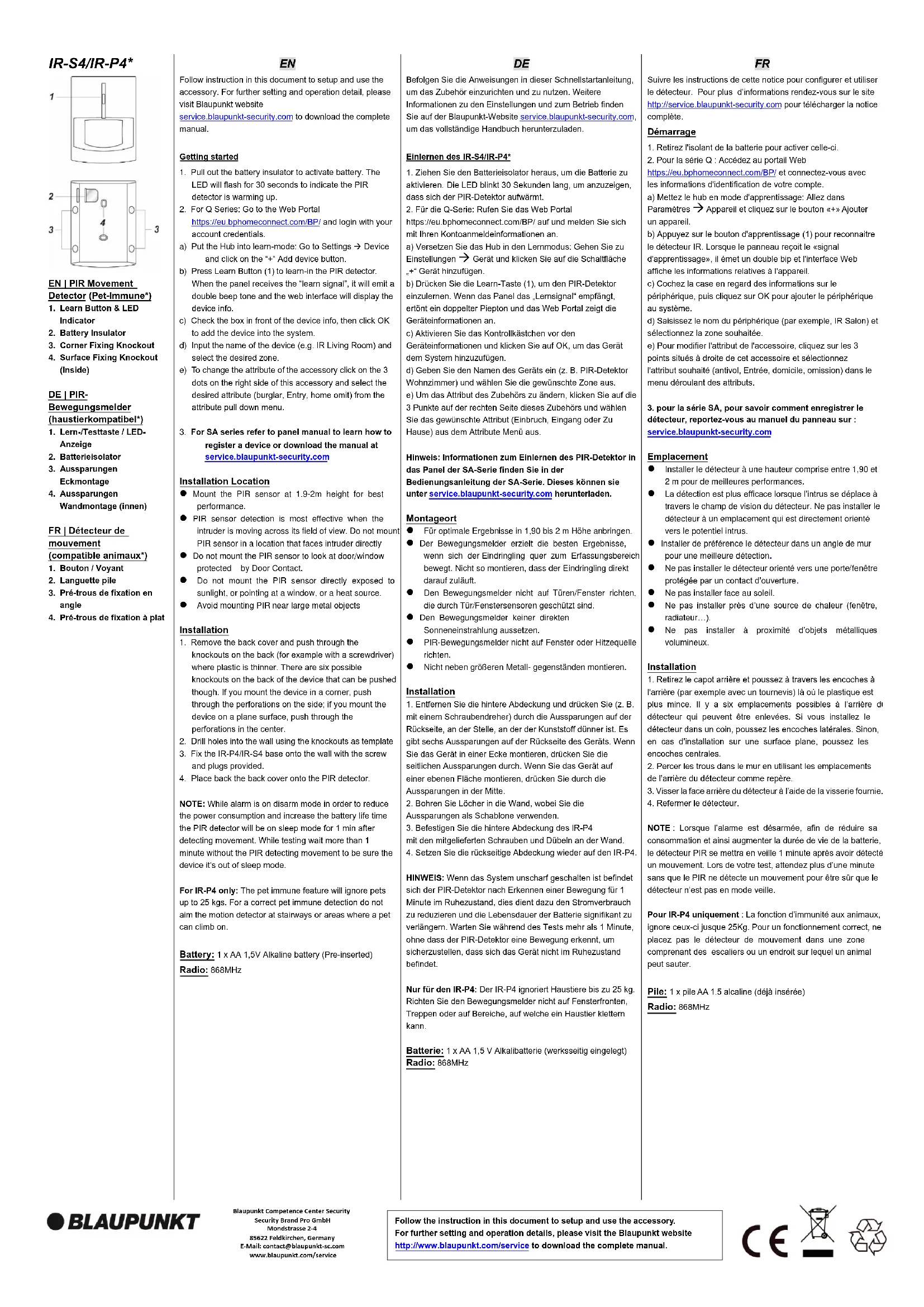

MODE D'EMPLOI IRP4 BLAUPUNKT

FR | Détector de mouvement (compatible animaux*)

1. Bouton/Voyant
2. Languette pil
3. Pre-trous de fixation en angle
4. Pré-trous de fixation à plat

EN

Suiivre les instructions de cette notice pour configurer et utiliser le détector. Pour plus d'informations rendez-vous sur le site http://service.blaupunkt-security.com pour télécharger la notice complete.

Demarrage

1. Retiree 1 isolant de la batterie pour activer celle-ci.
2. Pour la série Q: Accedeze au portail Web

https://eu.bphomeconnect.com/BP/ et connectez-vous avec les Informations d'Identification de votre compte.

a) Mettez le hub en mode d'apprentissage: Aliez dans

Paramétres Appareil et cilquez sur le bouton «» Ajouter un apparellé.

b) Appuyez sur le bouton d'apprentissage (1) pour reconnaître

le détector IR. Lorsque le panneau reçoit le «signal

d'apprentissage], il émet un double bip et l'interface Web affiche les informations relatives à l'appareil.

c) Cochez la case en regard des informations sur le

periphérique, puls cliquez sur OK pour ajouter le péphérique au système.

d) Saisissez le nom du périmètre (par exemple, IR Salon) et seLECTIONNZa zone souhaite.

e) Pour modifier l'attribut de l'accessoire, cliquez sur les 3 points situés à droite de cet accessoire et sélectionnez

l'attribut sousahite (antivol, Entree, domicile, omission) dans le menu déroulant des attributs.

3. pour la série SA, pour savoir comment enregistrer le détector, reportez-vous au manuel du panneau sur : service.blaupunkt-security.com

Emplacement

• Installer le détector au—one hauteur comprise entre 1,90 et 2m pour deailles performances.
  La détction est plus efficace lorsque l'intrus se déplace à travers le champ de vision du détector. Ne pas installer le détector au un emplacement qui est directement orienté vers le potentiel Intrus.
• Installer de préférence le détector dans un angle de murt pour une meilleure détction.
• Ne pas installer le détecteur orienté vers une porte/tenetre protégé par un contact d'ouverture.
• Ne pas installer face au soleil.
• Ne pas installer pres d'une source de chaleur (fenetre, radiateur...).
• Ne pas installer à proximité d'objets metalliques volumieux.

Installation

1. Retrez le capot arreré et poussez à travers les encoches à l'arrête (par exemple avec un tournevis) à où le plastique est plus mince. Il y a six emplacements possibles à l'arrête de détecteur qui peuvent être enlevées. Si vous installez le détecteur dans un coin, poussez les encoches laterales. Sinon, en cas d'installation sur une surface plane, poussez les encoches centrales.
2. Percer les trous dans le mur en utilisant les emplacements de l'arrière du détector comme repere.
3. Visser la face arriere du détector à l'aide de la visserie foumie. 4. Refermer le détector.

NOTE: Lorsque l'alame est désarmée, afin de réduire sa consommation et ainsi augmenter la durée de vie de la batterie, le détector PIR se mettra en voille 1 minute après avoir détecté un mouvement. Lors de votes test, attendez plus d'une minute sans que le PIR ne détecte un mouvement pour être sur que le détector n'est pas en mode veille.

Pour IR-P4 uniquement : La fonction d'immunité aux animaux, ignore coucs-c jusqu'à 25Kg. Pour un fonctionnement correct, ne placez pas le détecteur de mouvement dans une zone complenrant des escaliers ou un endroit sur lequel un animal peut sauter.

Pile: 1 x pile AA 1.5 alcaline (déja insérée)

Radio:868MHz

IR-S4/IR-P4*

Precautions: Veuillez lire attentivement ce manuel avant de l'utiliser pour la première fois et conserveze-le pour pouvoir le consulter ulterieurement.

• Les précautions de sécurité containues dans le present document réduisent les risques d'incendie, de choc électrique et de blessure si elles sont suivies correctement.

• Les enfants ne reconnaissent pas les dangers pouvant résultat d'une mauvaise manipulation des apparciels électriques. Ne jamais utiliser des enfants avec des apparciels électriques sans surveillance.
  Suffocation! Ne laissez pas les matieres d'emballage derriere vous. Les enfants peuvent avaler de petites pieces et sétouffer dessus.
  N'utilisiez pas le produit s'il est endommagé.

• Evitez tout contact de l'article avec de l'eau ou d'autres liquides.
  Manipulation correcte des piles. Retirez les piles de l'appareil lorsqu'il n'est pas utilisependant une longue pereide.
• Les piles fournies ne convennent pas pour la charge.

Données techniques:

Marque de la batterle:	Consommation en velle:	Max. consommation d'énergie:	Fréquence radio:	Max. Puisance de transmissslon:	Rapport cyclique:
Alkaline AA*2/3V	25uA	20mA	868.35Mhz	7dBm	868.3 MHz < 1 % per h

Déclaration de conformité:

La société Security Brand Pro GmbH déclare par la présente que le type d'installation radio «IR-S4» est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante: www.blaupunkt.com/service

Élimination:

Les apparils usages ne peuvent pas etre elimines avec les ordures menagères. Selon la directive 2012/19/UE, l'appareil en fin de durée de vie doit etre soumis à une elimination controlee. Les materiaux contenus dans l'appareil sont soumis a un recyclage et I'environnement n'est pas pollue.Deposez I'ancien appeareil sans frais aupres d'un point de collecte pour dechets ectoniques ou d'un centre de recyclage. Les piles usages doivent etre collectees separately et mises au rebut de maniere ecologiqueement rationnelle (directive européenne sur les équipements electriques et electroniques).

Éliminez également les matériaux d'emballage de façon conforme à l'environnement en les déposant par type dans les conteneurs mis à disposition.

Symbole de recyclage général. Vous trouvez des informations complémentaires à l'adresse: www.mueller-licht.de/recycle/
