Type de produit	Alimentation électrique (LED driver à courant constant)
Marque	SLV
Modèle	1001136 (LBC20W700-Z UNI)
Tension nominale	120-277 V~ 50-60 Hz
Courant nominal @ 230 V	110 mA
Facteur de puissance @ 230 V	0,9 C
Plage de charge partielle	12,6-19,6 W
Courant de sortie constant	700 mA
Tension secondaire	18-28 Vdc SELV
Tension en circuit ouvert	37 V
Classe de protection	II
Protection contre les courts-circuits et surcharges	Mise hors circuit électronique à redémarrage automatique
Température ambiante	-20 °C à +50 °C
Température du boîtier (point tc)	max. 85 °C
Normes	EN 61347, EN 62384
Compatibilité électromagnétique	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Diamètre conducteur PRI	0,75-1,5 mm² / AWG 18-16
Longueur d'alimentation PRI	9 mm
Longueur de câble SEC max.	2 m
Sécurité à vide	Garantie
Installation	Par un expert en électrotechnique
Entretien	Aucun entretien nécessaire, ne pas ouvrir
Pièces détachées et réparabilité	Non applicables, appareil scellé
Fonctions de sécurité	Déclenchement automatique en cas de défaut ; protection contre les surtensions selon normes

FOIRE AUX QUESTIONS - 1001136 SLV

Puis-je allumer les DEL pendant le fonctionnement du driver ?

Non, l'allumage secondaire des DEL en cours de fonctionnement n'est pas autorisé. Attendez environ 10 minutes après l'extinction avant de connecter les DEL.

Que faire avant de connecter les DEL après avoir éteint l'appareil ?

Il est recommandé de court-circuiter les contacts de la sortie secondaire sur l'appareil éteint pour éliminer la tension résiduelle, avant de connecter les LED.

Quelle est la tension de sortie à vide ?

La tension en circuit ouvert est de 37 V.

Puis-je utiliser un variateur avec ce driver ?

Non, le pilote de diodes ne peut pas être réglé via un variateur électronique en fin ou en début de phase.

Que se passe-t-il en cas de court-circuit ou surcharge ?

Le driver se déclenche automatiquement et se réenclenche automatiquement une fois le défaut réparé. Il ne contient pas de fusible classique.

Quelle est la température maximale du boîtier à ne pas dépasser ?

La température du boîtier (point tc) ne doit pas dépasser 85 °C.

Dois-je installer ce driver moi-même ?

L'installation doit être effectuée uniquement par un expert en électrotechnique et conformément aux normes nationales et internationales.

Quelle est la longueur maximale du câble secondaire ?

La longueur maximale du câble secondaire est de 2 m.

Le driver est-il protégé contre les surtensions ?

Oui, il résiste aux surtensions au-delà des valeurs prescrites par la norme. Pour des surtensions plus élevées (ex. lampes fluorescentes), les circuits doivent être séparés.

Puis-je ouvrir le driver pour le réparer ?

Non, l'appareil ne contient pas de pièces nécessitant un entretien et ne peut pas être ouvert.

MODE D'EMPLOI 1001136 SLV

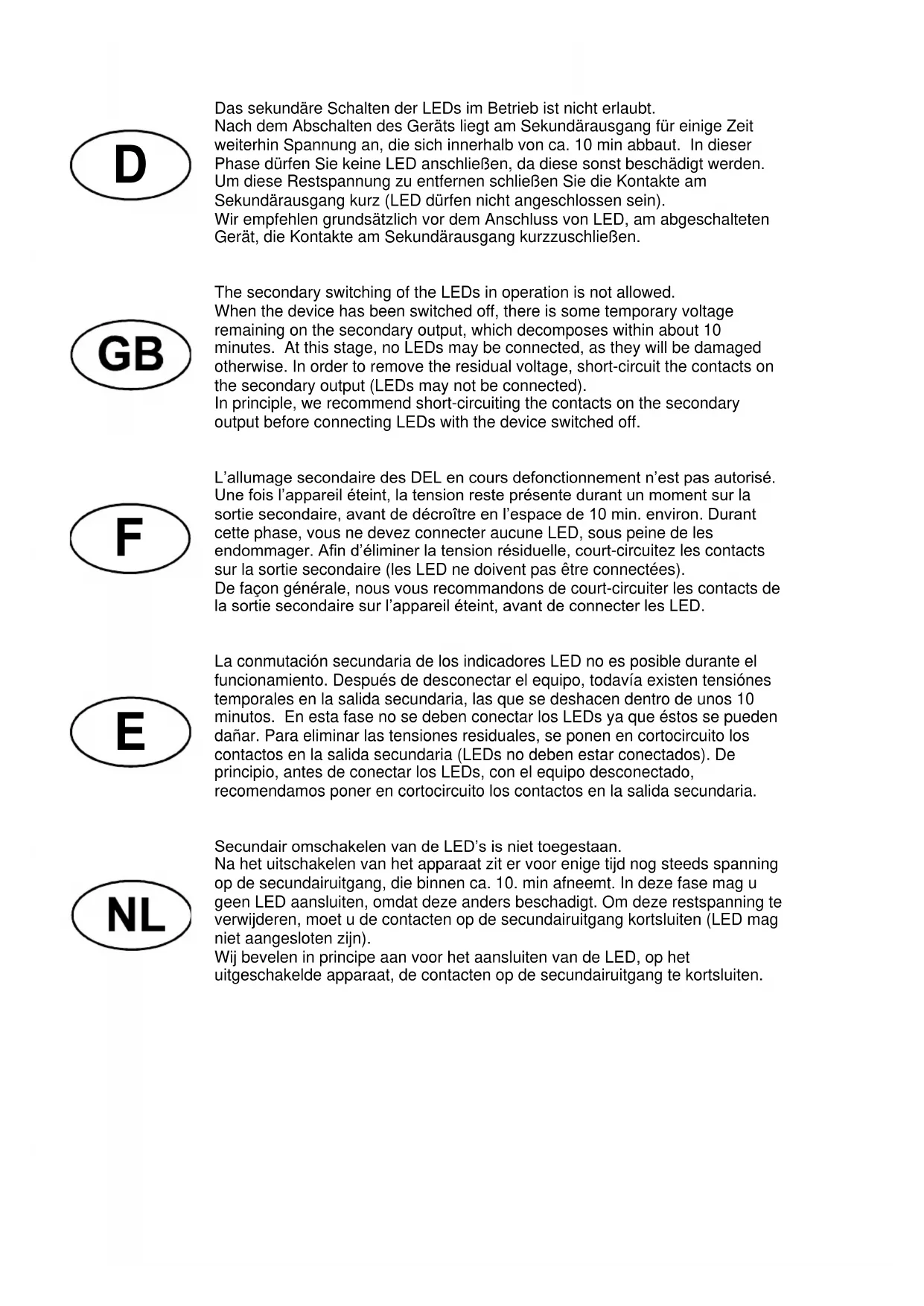

L'allumage secondaire des DEL en cours defonctionnement n'est pas autorisé. Une fois l'appareil eteint, la tension reste presente durant un moment sur la sortie secondaire, avant de decroitre en l'espace de 10 min. environ. Durant cette phase, vous ne devez connecter aucune LED, sous peine de les endommager. Afin d'éliminer la tension résiduelle, court-circuitez les contacts sur la sortie secondaire (les LED ne doivent pas etre connectées).

De façon générale, nous vous recommendons de court-circuiter les contacts de la sortie secondaire sur l'appareil eteint, avant de connecter les LED.

E

Description et instructions de montage

Pilote de diodes à courant de sortie constant pour l'utilisation de diodes (Bloc d'alimentation électronique)

Type: 1001136

C

1. Caracteristiques techniques:

No. de commande	1001136 LBC20W700-Z UNI
Tension nominale	120-277 V~ 50-60 Hz
Courant nominal @ 230 V	110 mA
Facteur de puissance @ 230 V	0,9 C
Plage de charge partielle	12,6-19,6 W
Courant de sortie constant	700 mA
Tension secondaire	18-28 Vdc SELV
Tension en circuit ouvert	37 V
Sécurité à vide	garantie
Classe de protection	II
Protection contre les courts-circuits et les surcharges	mise hors circuit électronique à redémarrage automatique
Température ambiente ta	-20 °C – +50 °C
Température du boîtier (point tc)	max. 85 °C
Norms	EN 61347, EN 62384
Compatibility électromagnétique	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3

No. de commande			1001136 LBC20W700-Z UNI
Câble (Bornes)	Diamètre de condueteur	PRI	0,75-1,5 mm² / AWG 18-16
		SEC
	Longeur d'alimentation	PRI	9 mm
		SEC
	longueur de câble	SEC	max. 2 m

2. Conseil pour l'encastrement

L'installation ne doit être effectue que par un expert en électrotechnique et en conformité avec les normes nationales et internationales.

Lors de travaux aux installations electriques, la protection contre les décharges electriques doit etre assurer en mettant l'installation hors tension.

Monter les circuits primaires et secondaires en evitant qu'ils ne se croissant (protection contre le parasitage).

La sortie maximale d'un cable de 2 m de long ne doit pasetre dépassée.

Avant de l'enclenchement de la tension de réseau veiller a ce que les LEDs soient entlerement precabliées et branchées!

Le branchement à chaud ou la commutation secondaire ne sont pas autorisés!

Les LED drivers sont uniquement concus pour etre utilisés avec des diodes necessitant un courant constant.

Lrs du branchement des LEDs, veiller a ce que le + et le - soient fixes sur les bornes correspondantes du LED driver.

Lorsque le LED driver est fixe a l'extérieur du luminaire, veiller a ce que les circuits primaire et secondaire soient correctement fixes dans les colliers. Ce LED driver doit etre fermement maintenu sur son support par des vis placees dans les trous de vissage.

Independamment du type dinstallation, la temperature tc ne doit pas etre depassee. Les appareils ne contiennent pas de pieces necessitant un entretien et, de ce fait, ne peuvent pas etre ouverts.

3. Remarques importantes

Nos LED drivers résistent à la tension surge au-delà des valeurs prescrites par la norme affreente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairément séparés uns par rapport aux autres.

Le pilote de diodes ne peut etre regle via un variateur electronique en fin ou en debut de phase!

4. Fonction de sécurité

Le LED Driver se déclenché automatique en cas de court-circuit ou de surcharge. Il n'est pas disposé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait! Dés que la panne est réparée, le LED Driver se réenclenche automatique.

5. Température excessive

En cas de température excessive par des sources extérieures de chaleur ou des couvertures interdites la fonction sera interrompue. Les forces ne seront pas déconnectées. LED driver se réenclenche automatiquement.

6. Deviation de chaleur ou, le cas échéant, transmission de chaleur.

t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t d e p a s s e e n a c u n c a s. Nous n'assumons aucune responsabilité pour des degats survenus suite a une utilisation non conforme.
