E3D307 - Joint d'étanchéité IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de capteur	Capteur de proximité inductif
Plage de détection	0 à 3 mm
Tension d'alimentation	10 à 30 V DC
Sortie	PNP/NPN, normalement ouvert ou fermé
Température de fonctionnement	-25 à 70 °C
Indice de protection	IP67
Dimensions	Type cylindrique, diamètre 18 mm
Utilisation	Détection d'objets métalliques dans divers environnements industriels
Maintenance	Nettoyer régulièrement, vérifier les connexions électriques
Sécurité	Respecter les normes électriques lors de l'installation
Informations générales	Compatible avec de nombreux systèmes d'automatisation

FOIRE AUX QUESTIONS - E3D307 IFM

Quel est l'objectif principal du capteur IFM E3D307 ?

Le capteur IFM E3D307 est conçu pour détecter des objets à distance grâce à la technologie de détection capacitive.

Comment installer le capteur IFM E3D307 ?

Pour installer le capteur, fixez-le à un support stable, connectez les fils d'alimentation selon les spécifications du manuel, et ajustez la portée de détection selon vos besoins.

Le capteur IFM E3D307 fonctionne-t-il avec tous les types de matériaux ?

Le capteur est conçu pour fonctionner avec différents matériaux, mais sa sensibilité peut varier en fonction de la nature des objets détectés. Consultez le manuel pour des détails spécifiques.

Comment régler la portée de détection du capteur IFM E3D307 ?

La portée de détection peut être ajustée via un potentiomètre sur le capteur. Tournez le potentiomètre dans le sens des aiguilles d'une montre pour augmenter la portée et dans le sens inverse pour la diminuer.

Quels sont les symptômes d'un capteur IFM E3D307 défectueux ?

Un capteur défectueux peut ne pas détecter d'objets, émettre des signaux erratiques ou ne pas s'allumer. Vérifiez les connexions et l'alimentation avant de conclure à un défaut.

Quelle est la température de fonctionnement recommandée pour le capteur IFM E3D307 ?

Le capteur IFM E3D307 fonctionne de manière optimale dans une plage de température allant de -25 °C à +70 °C.

Le capteur IFM E3D307 est-il étanche ?

Oui, le capteur IFM E3D307 est conçu pour résister à des environnements humides et est classé IP67, ce qui le rend résistant à la poussière et à l'immersion temporaire dans l'eau.

Comment effectuer un diagnostic si le capteur ne fonctionne pas ?

Vérifiez d'abord l'alimentation et les connexions. Ensuite, examinez les réglages de portée et assurez-vous qu'il n'y a pas d'obstacles entre le capteur et l'objet détecté.

Où puis-je trouver le manuel d'utilisation du capteur IFM E3D307 ?

Le manuel d'utilisation peut être téléchargé directement depuis le site web du fabricant IFM ou en contactant leur service client.

MODE D'EMPLOI E3D307 IFM

Notice de montage Joint pour O3D3xx E3D306 E3D307 80286819 / 00 07 / 2019 FR2 Contenu 1 Remarques préliminaires 3 11 Symboles utilisés 3 2 Fonctionnement et caractéristiques 3 3 Fourniture 4 31 E3D306 4 32 E3D307 4 4 Montage 4 41 Monter l'E3D306 4 42 Monter l'E3D307 63

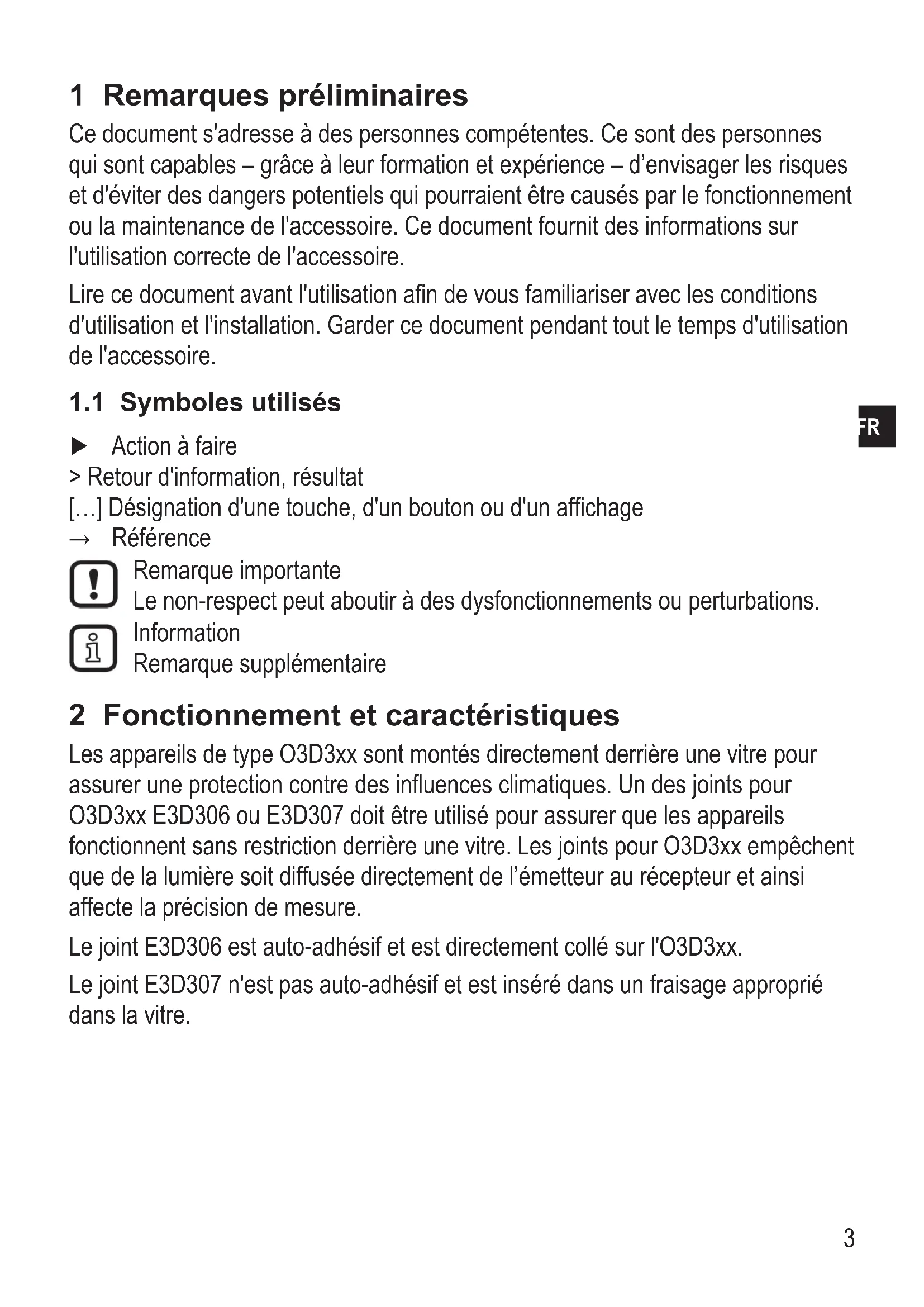

1 Remarques préliminaires Ce document s'adresse à des personnes compétentes Ce sont des personnes qui sont capables – grâce à leur formation et expérience – d’envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'accessoire Ce document fournit des informations sur l'utilisation correcte de l'accessoire Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation et l'installation Garder ce document pendant tout le temps d'utilisation de l'accessoire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Fonctionnement et caractéristiques Les appareils de type O3D3xx sont montés directement derrière une vitre pour assurer une protection contre des influences climatiques Un des joints pour O3D3xx E3D306 ou E3D307 doit être utilisé pour assurer que les appareils fonctionnent sans restriction derrière une vitre Les joints pour O3D3xx empêchent que de la lumière soit diffusée directement de l’émetteur au récepteur et ainsi affecte la précision de mesure Le joint E3D306 est auto-adhésif et est directement collé sur l'O3D3xx Le joint E3D307 n'est pas auto-adhésif et est inséré dans un fraisage approprié dans la vitre4 3 Fourniture

• Joint pour O3D3xx, auto-adhésif

• Joint pour O3D3xx, non auto-adhésif

• Notice de montage 4 Montage

Le joint E3D306 est auto-adhésif et est directement collé sur l'O3D3xx Ce joint ne doit pas être compressé lors du montage Le joint peut affecter la précision de mesure de l'O3D3xx dans la zone supérieure et inférieure de la zone d'image5

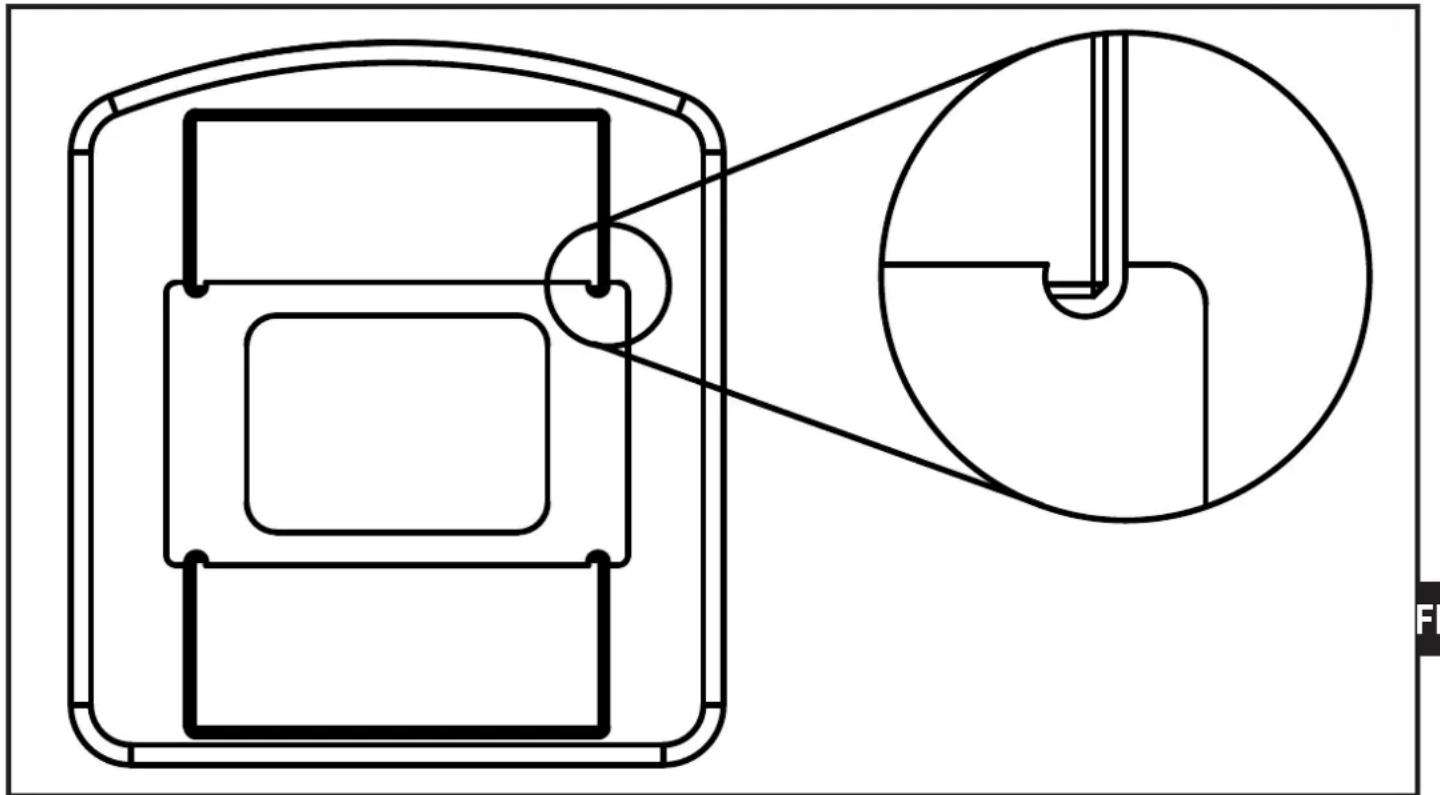

Fig 1: E3D306 collé sur l'O3D3xx Monter le joint : 1 Nettoyer la face avant de l'O3D3xx > Afin que le joint adhère en permanence, la face avant doit être exempte de poussières et de graisse 2 Enlever le film support du joint pour O3D3xx > Ne pas toucher le côté adhésif du joint 3 Coller le joint comme montré dans la figure 1 > Les 4 encoches du joint doivent se trouver exactement sur les coins marqués dans la figure 1 4 Monter l'O3D3xx avec le joint derrière une vitre > L'épaisseur de la vitre ne doit pas dépasser 1 mm Des vitres plus épaisses affectent la précision de mesure de l'O3D3xx > Le montage de l'O3D3xx est décrit dans la notice succincte de l'O3D3xx Le joint est monté6

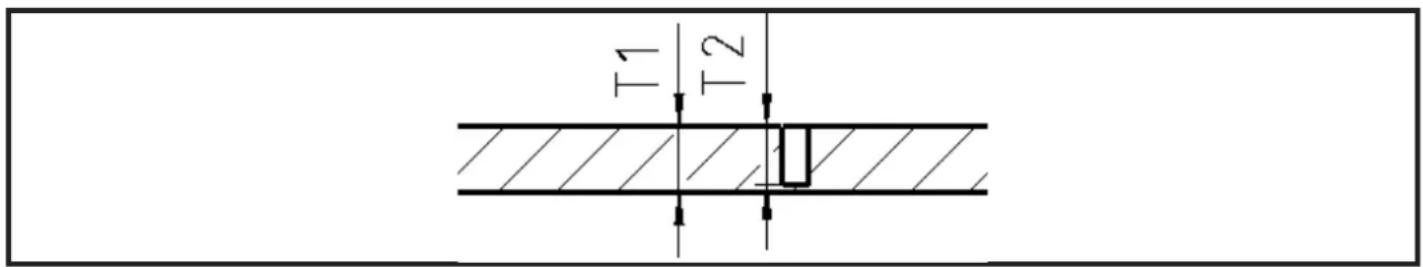

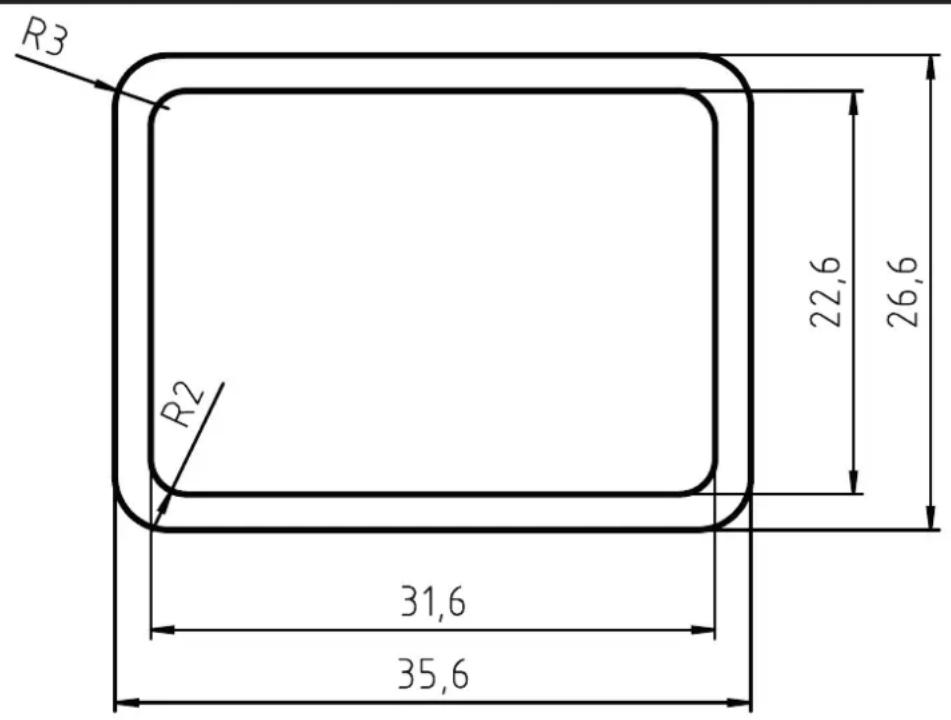

Le joint E3D307 n'est pas auto-adhésif et est inséré dans un fraisage approprié dans la vitre Avant le montage du joint, la vitre doit être fraisée Monter le joint : 1 Fraiser la vitre > Il doit être possible d'insérer le joint dans la vitre comme montré dans la figure 2 Fig 2 : Schéma d'encombrement E3D307 > La vitre doit avoir une épaisseur de T1 = 4 mm > Le fraisage doit avoir une épaisseur de T2 = 3,3 mm Fig 3 : Vitre fraisée pour l'E3D3077

2 Insérer le joint dans la vitre fraisée > Si inséré correctement, le joint dépasse la vitre d'environ 1,5 mm

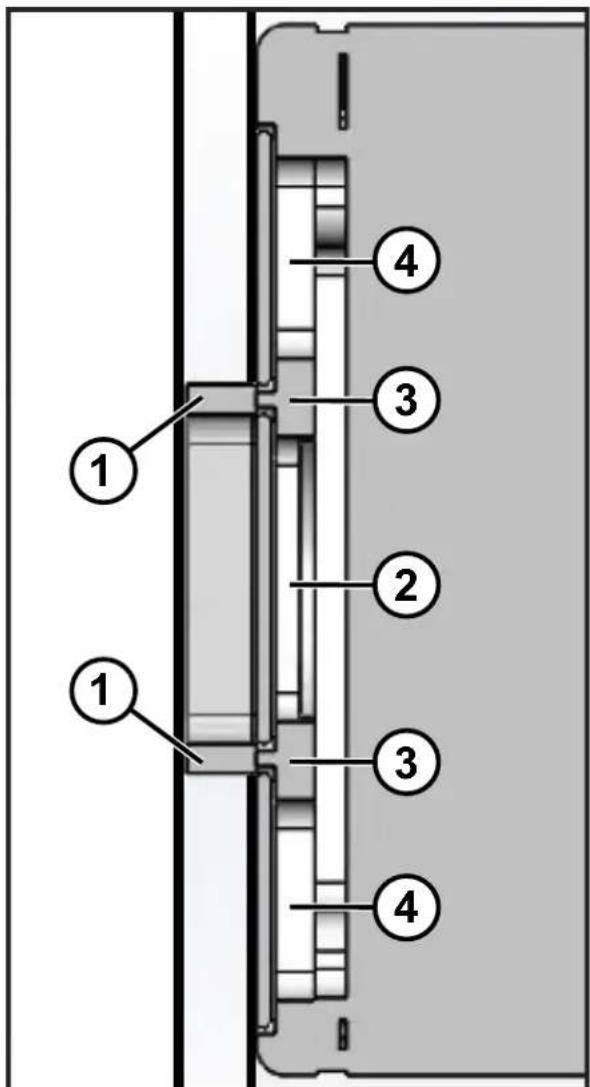

①: E3D307 inséré dans la vitre ②: Objectif de l'O3D3xx ③: Support métallique ④: Unité d'éclairage Fig 4 : E3D307 inséré dans la vitre avec l'O3D3xx monté 3 Centrer l'objectif de l'O3D3xx sur le joint > Comme montré dans la figure 4, le joint doit reposer exactement sur les supports métalliques entre l'objectif et l'unité d'éclairage 4 Monter l'O3D3xx derrière la vitre > Le montage de l'O3D3xx est décrit dans la notice succincte de l'O3D3xx Le joint est monté
