Notice de montage Joint pour O3D3xx E3D306 E3D307 80286819 / 00 07 / 2019 FR2 Contenu 1 Remarques préliminaires 3 11 Symboles utilisés 3 2 Fonctionnement et caractéristiques 3 3 Fourniture 4 31 E3D306 4 32 E3D307 4 4 Montage 4 41 Monter l'E3D306 4 42 Monter l'E3D307 63

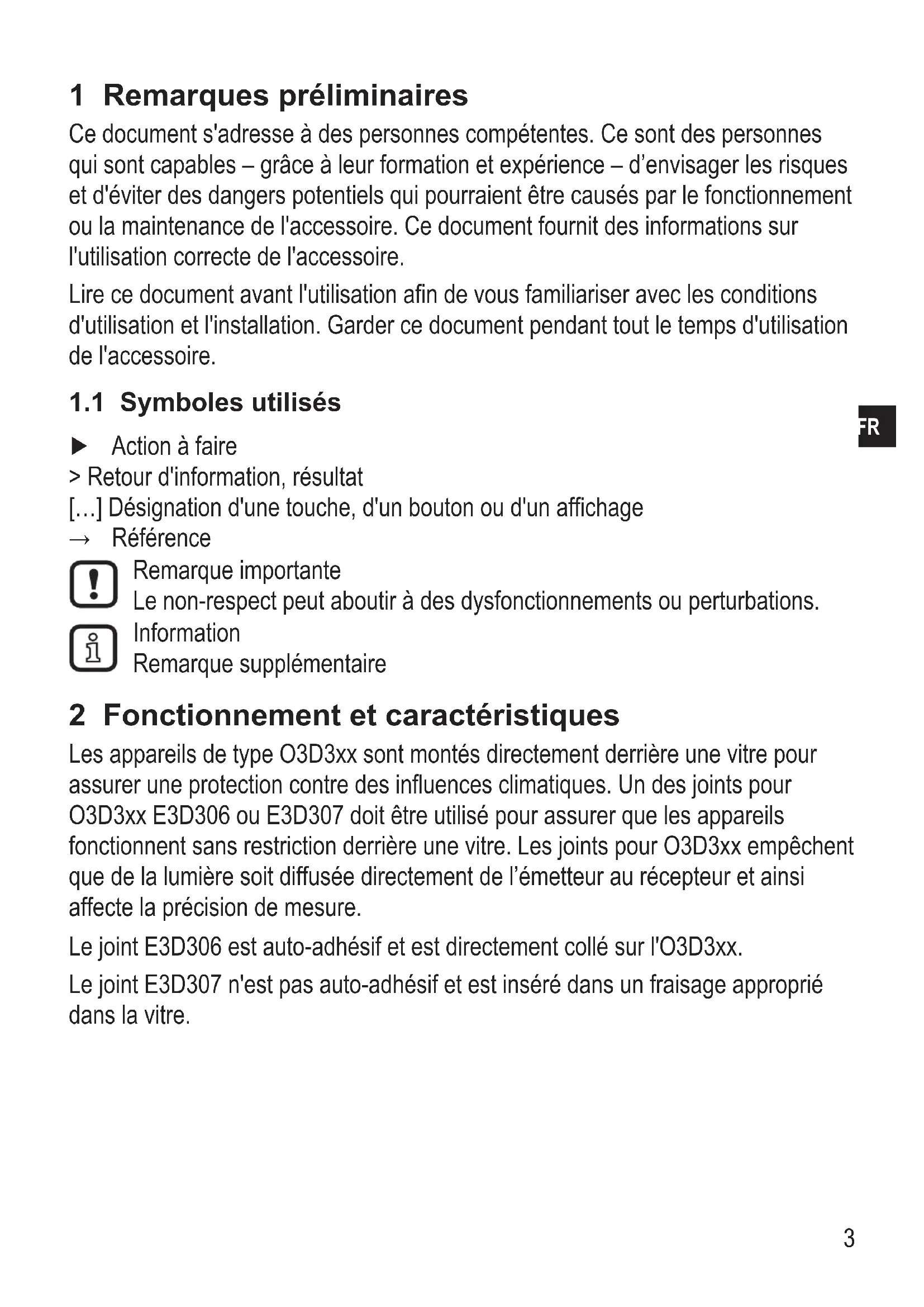

1 Remarques préliminaires Ce document s'adresse à des personnes compétentes Ce sont des personnes qui sont capables – grâce à leur formation et expérience – d’envisager les risques et d'éviter des dangers potentiels qui pourraient être causés par le fonctionnement ou la maintenance de l'accessoire Ce document fournit des informations sur l'utilisation correcte de l'accessoire Lire ce document avant l'utilisation afin de vous familiariser avec les conditions d'utilisation et l'installation Garder ce document pendant tout le temps d'utilisation de l'accessoire
1.1 Symboles utilisés
► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage
- Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Fonctionnement et caractéristiques Les appareils de type O3D3xx sont montés directement derrière une vitre pour assurer une protection contre des influences climatiques Un des joints pour O3D3xx E3D306 ou E3D307 doit être utilisé pour assurer que les appareils fonctionnent sans restriction derrière une vitre Les joints pour O3D3xx empêchent que de la lumière soit diffusée directement de l’émetteur au récepteur et ainsi affecte la précision de mesure Le joint E3D306 est auto-adhésif et est directement collé sur l'O3D3xx Le joint E3D307 n'est pas auto-adhésif et est inséré dans un fraisage approprié dans la vitre4 3 Fourniture
- Joint pour O3D3xx, auto-adhésif
- Joint pour O3D3xx, non auto-adhésif
- Notice de montage 4 Montage
Le joint E3D306 est auto-adhésif et est directement collé sur l'O3D3xx Ce joint ne doit pas être compressé lors du montage Le joint peut affecter la précision de mesure de l'O3D3xx dans la zone supérieure et inférieure de la zone d'image5

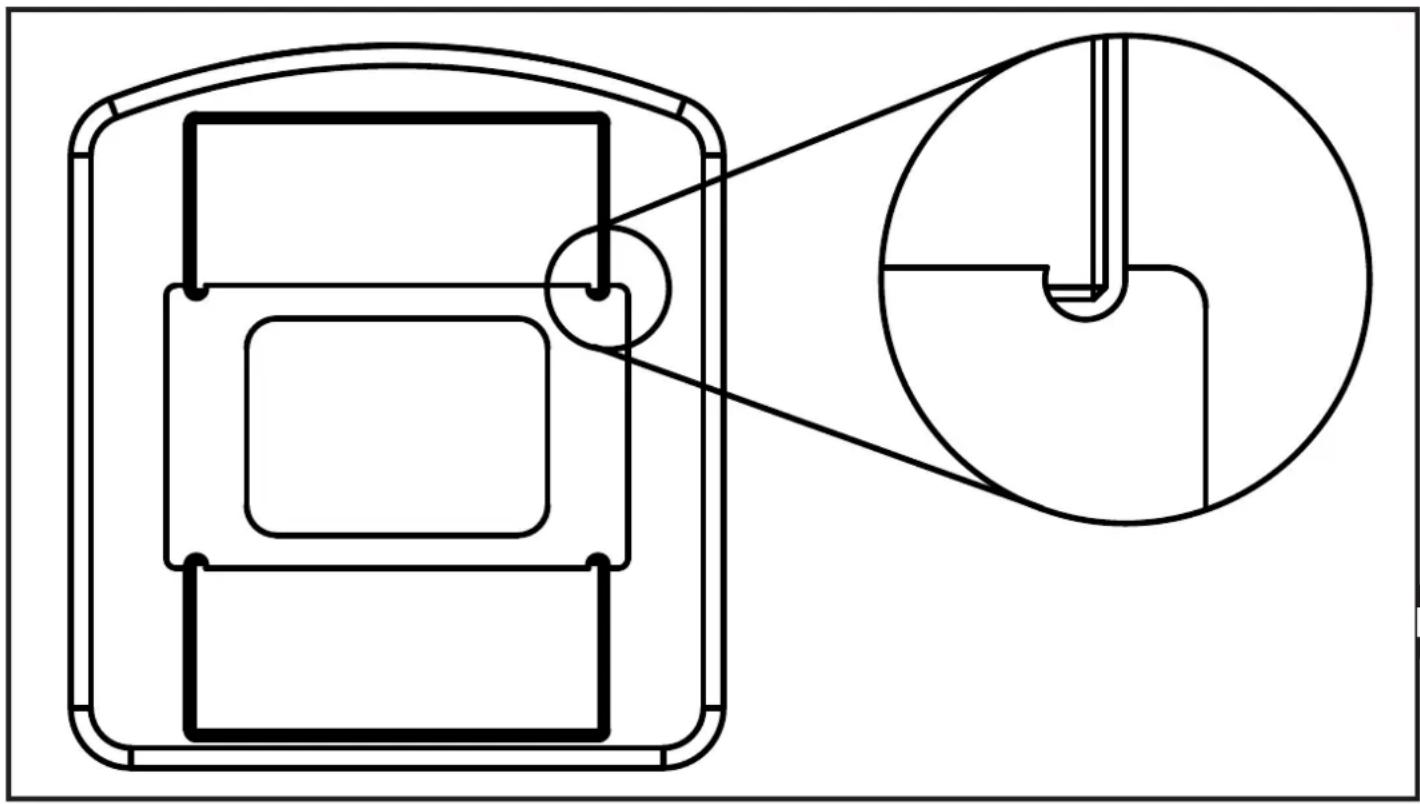

Fig 1: E3D306 collé sur l'O3D3xx Monter le joint : 1 Nettoyer la face avant de l'O3D3xx > Afin que le joint adhère en permanence, la face avant doit être exempte de poussières et de graisse 2 Enlever le film support du joint pour O3D3xx > Ne pas toucher le côté adhésif du joint 3 Coller le joint comme montré dans la figure 1 > Les 4 encoches du joint doivent se trouver exactement sur les coins marqués dans la figure 1 4 Monter l'O3D3xx avec le joint derrière une vitre > L'épaisseur de la vitre ne doit pas dépasser 1 mm Des vitres plus épaisses affectent la précision de mesure de l'O3D3xx > Le montage de l'O3D3xx est décrit dans la notice succincte de l'O3D3xx Le joint est monté6

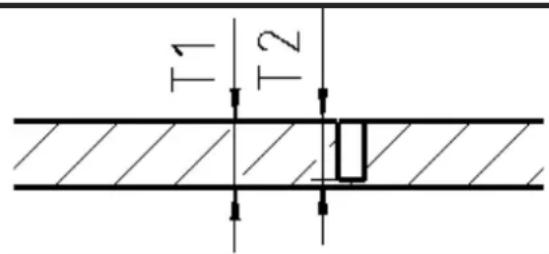

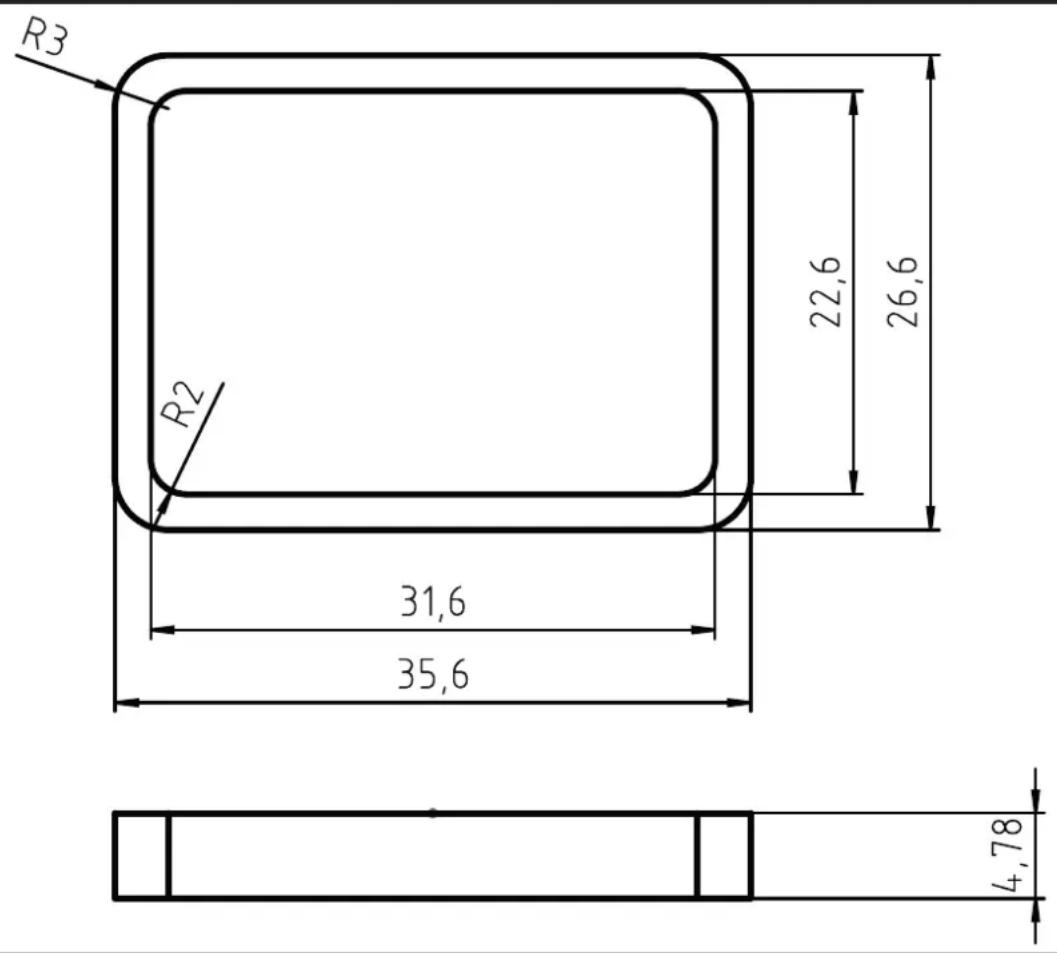

Le joint E3D307 n'est pas auto-adhésif et est inséré dans un fraisage approprié dans la vitre Avant le montage du joint, la vitre doit être fraisée Monter le joint : 1 Fraiser la vitre > Il doit être possible d'insérer le joint dans la vitre comme montré dans la figure 2 Fig 2 : Schéma d'encombrement E3D307 > La vitre doit avoir une épaisseur de T1 = 4 mm > Le fraisage doit avoir une épaisseur de T2 = 3,3 mm Fig 3 : Vitre fraisée pour l'E3D3077
2 Insérer le joint dans la vitre fraisée > Si inséré correctement, le joint dépasse la vitre d'environ 1,5 mm

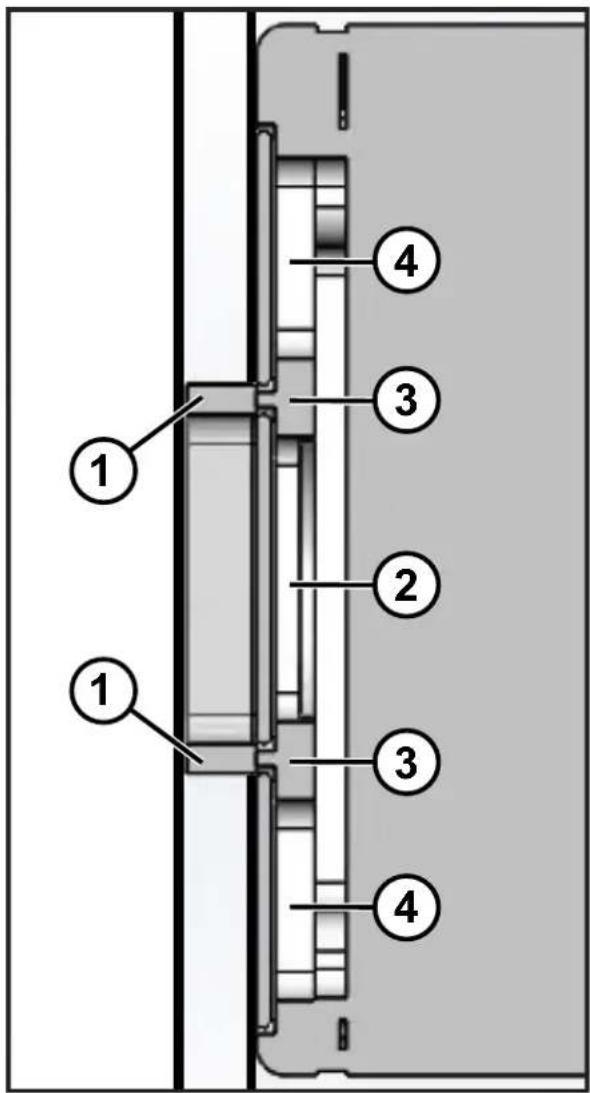

①: E3D307 inséré dans la vitre ②: Objectif de l'O3D3xx ③: Support métallique ④: Unité d'éclairage Fig 4 : E3D307 inséré dans la vitre avec l'O3D3xx monté 3 Centrer l'objectif de l'O3D3xx sur le joint > Comme montré dans la figure 4, le joint doit reposer exactement sur les supports métalliques entre l'objectif et l'unité d'éclairage 4 Monter l'O3D3xx derrière la vitre > Le montage de l'O3D3xx est décrit dans la notice succincte de l'O3D3xx Le joint est monté
