Type de produit	Siphon
Marque	IFM
Modèle	E30141
Fonction principale	Protection des appareils de mesure de pression contre les fluides chauds
Utilisation prévue	Réduction de la température des fluides chauds avant le capteur de pression
Position de montage	Verticale vers le haut
Condition de montage	Sans pression
Type de filetage	Mâle gauche (marquage indique le début du filetage)
Réduction de température	Variable selon le fluide utilisé
Consigne de sécurité	Lire la notice avant la mise en service
Personnel autorisé	Personnel qualifié et autorisé par le responsable de l'installation
Équipement de protection	Lunettes et gants de protection
Risques résiduels	Composants très chauds même sans pression ; écoulement de faibles quantités de fluide lors du démontage
Matériaux en contact	Doivent être résistants aux fluides du processus (vérification par l'utilisateur)
Responsabilité utilisateur	Adéquation du produit à l'application respective
Garantie	Perdue en cas de mauvaise installation ou utilisation
Documentation technique	Fiche technique et schéma d'encombrement disponibles sur www.ifm.com
Compatibilité fluides	Exclusivement pour fluides compatibles avec les matériaux du siphon
Démontage	Effectuer sans pression et avec protections appropriées
Vérification préalable	S'assurer que le produit convient à l'application sans restriction

FOIRE AUX QUESTIONS - E30141 IFM

Quel est le rôle d'un siphon IFM E30141 ?

Le siphon protège les appareils de mesure de pression contre les fluides chauds en réduisant leur température avant qu'ils n'atteignent le capteur.

Comment installer correctement le siphon E30141 ?

Installer le siphon verticalement vers le haut, en respectant l'illustration de la notice. Effectuer le montage hors pression.

Quelles précautions de sécurité prendre lors du montage ou démontage ?

Porter des lunettes et gants de protection. Les composants peuvent être très chauds même sans pression. Effectuer le démontage hors pression.

Quels types de fluides le siphon peut-il supporter ?

Il doit être utilisé exclusivement avec des fluides pour lesquels les matériaux en contact (non spécifiés dans la notice) sont suffisamment résistants. Vérifier la compatibilité avant utilisation.

Où trouver les données techniques détaillées (pression, température, dimensions) ?

Les fiches techniques sont disponibles sur le site www.ifm.com en saisissant la référence E30141.

Le siphon nécessite-t-il un entretien particulier ?

La notice ne mentionne pas d'entretien spécifique. Il est recommandé de vérifier périodiquement l'état du siphon et de le nettoyer si nécessaire.

Quelle est la signification du marquage sur le filetage ?

Le marquage indique le début du filetage gauche pour faciliter le raccordement. Respecter le sens de montage.

Puis-je utiliser le siphon avec un manomètre standard ?

Oui, le siphon est conçu pour être installé entre le fluide chaud et le manomètre afin de protéger ce dernier des températures élevées.

Que faire si une fuite se produit au niveau du siphon ?

Démonter le siphon hors pression et vérifier l'état des joints. Si le problème persiste, remplacer le siphon.

Le siphon est-il réparable ou doit-il être remplacé ?

La notice ne donne pas d'information sur la réparabilité. En cas de défaut, il est conseillé de remplacer le siphon par un neuf.

MODE D'EMPLOI E30141 IFM

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire cette notice avant la mise en service de l'appareil. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• L'emploi non approprié ou incorrect du produit peut mener à des effets non désirés dans votre application. C'est pourquoi le montage, la mise en service et l'entretien du produit ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contact avec le processus sont suffisamment résistants (→ Données techniques).
• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondent à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur. Une mauvaise installation ou utilisation des appareils de mesure entraîne la perte des droits de garantie.

3 Fonctionnement et caractéristiques

Les siphons sont utilisés afin de protéger les appareils de mesure de pression contre les fluides chauds :

Le degré de la réduction de la température atteint dépend du fluide utilisé. Les pressions et les températures maximales sont indiquées dans les fiches techniques correspondantes.

4 Montage

Noter les remarques suivantes afin d'éviter des dégradations de matériel ou des blessures :

• Afin d'assurer le fonctionnement correct : Installer les siphons verticalement vers le haut (voir l'illustration ci-dessous) !
• Le montage et le démontage doivent être effectués en état sans pression. Les composants peuvent être très chauds même en état sans pression !
• Des faibles quantités du fluide peuvent échapper quand l'appareil est démonté. Pour cette raison : assurer une protection raisonnable (par ex. lunettes de protection et gants de protection) !

Position de montage correcte :

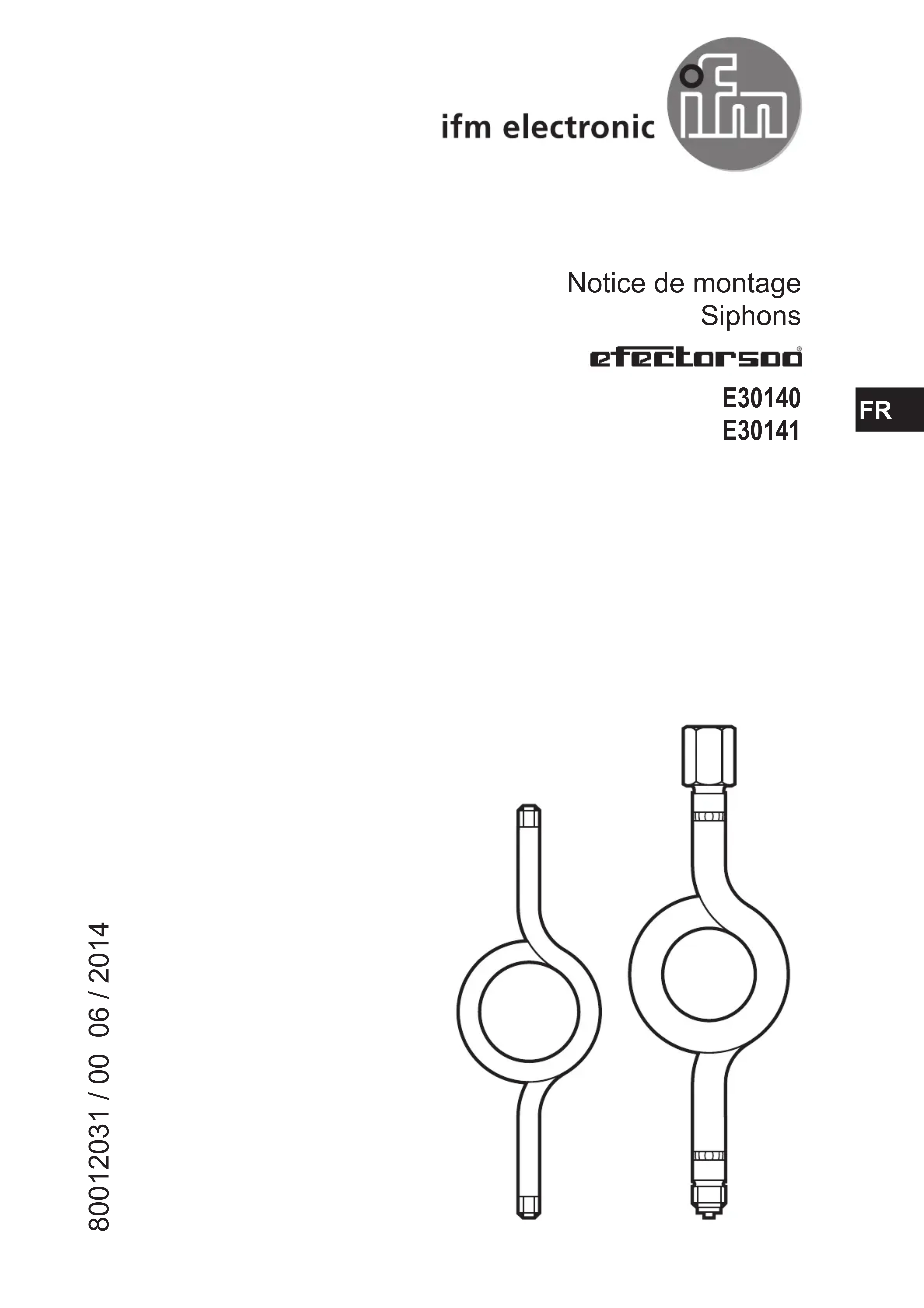

E30140 E30141

1: Les marquages montre où le filetage gauche commence.

5 Données techniques et schéma d'encombrement

Données techniques et schéma d'encombrement sur www.ifm.com → Recherche d'une fiche technique → Saisir la référence.

Plus d'informations sur www.ifm.com
