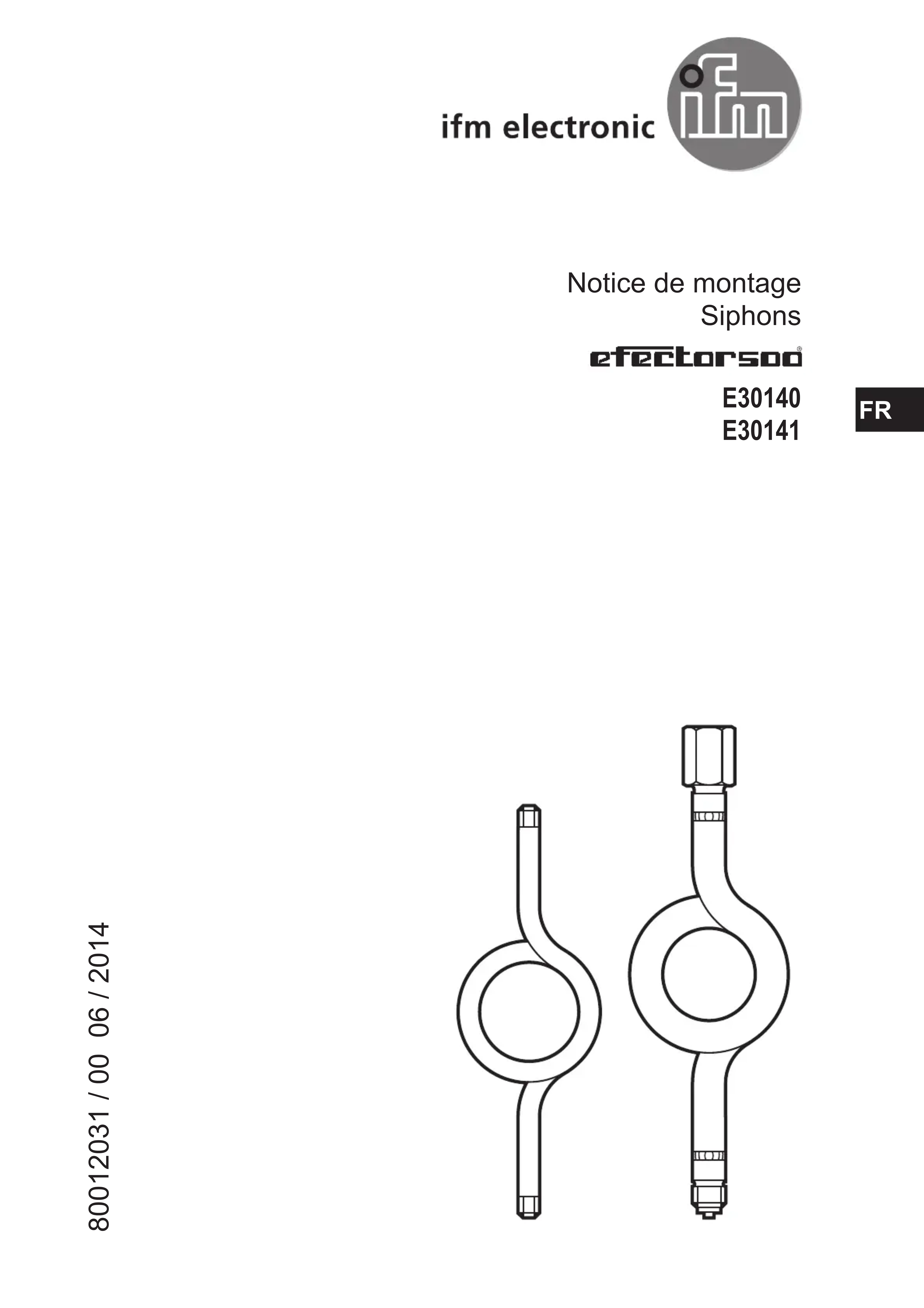

E30140 - Siphon IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Siphon
Marque	IFM
Modèle	E30140
Utilisation	Protection des appareils de mesure de pression contre les fluides chauds
Fonction principale	Réduction de la température du fluide avant l’appareil de mesure
Matériaux en contact avec le fluide	Acier inoxydable (selon données techniques)
Température maximale	Selon fiche technique (www.ifm.com)
Pression maximale	Selon fiche technique (www.ifm.com)
Position de montage	Verticale vers le haut
Raccordement	Filetage (repère indiquant le début du filetage gauche)
Consignes de sécurité - Lecture	Lire la notice avant mise en service
Consignes de sécurité - Montage	Montage et démontage sans pression
Consignes de sécurité - Protection	Porter lunettes et gants de protection
Personnel requis	Personnel qualifié et autorisé
Garantie	Perte des droits en cas de mauvaise utilisation
Données techniques	Disponibles sur www.ifm.com
Schéma d’encombrement	Disponible sur www.ifm.com
Notice	Disponible en PDF sur notice-facile.com
Alimentation	Aucune (produit passif)

FOIRE AUX QUESTIONS - E30140 IFM

Quelle est la fonction d'un siphon IFM E30140 ?

Le siphon IFM E30140 sert à protéger les appareils de mesure de pression contre les fluides chauds en réduisant la température du fluide avant qu'il n'atteigne l'instrument.

Comment installer correctement le siphon E30140 ?

Installez le siphon verticalement vers le haut comme indiqué dans la notice. Assurez-vous que l'installation est réalisée sans pression et par du personnel qualifié.

Quelles sont les précautions de sécurité à respecter ?

Lisez la notice avant utilisation. Montez et démontez l'appareil sans pression. Portez des lunettes et gants de protection car des faibles quantités de fluide peuvent s'échapper lors du démontage.

Puis-je utiliser le siphon avec de la vapeur ?

Le siphon est conçu pour les fluides chauds, y compris la vapeur, dans la limite des données techniques disponibles sur www.ifm.com. Vérifiez la compatibilité des matériaux avec votre application.

Où trouver les données techniques détaillées du E30140 ?

Les données techniques et le schéma d'encombrement sont disponibles sur le site www.ifm.com en recherchant la référence E30140.

Que faire en cas de fuite après installation ?

Vérifiez que le siphon est monté verticalement et que les raccords sont bien serrés. Si la fuite persiste, démontez l'appareil sans pression et inspectez les joints. Contactez un professionnel si nécessaire.

Le siphon nécessite-t-il un entretien particulier ?

Aucun entretien spécifique n'est mentionné dans la notice. Un nettoyage occasionnel peut être effectué avec des produits compatibles, en respectant les consignes de sécurité.

Quels types de fluides sont compatibles avec le E30140 ?

Le siphon doit être utilisé exclusivement avec des fluides pour lesquels les matériaux en contact sont suffisamment résistants. Consultez les données techniques sur ifm.com pour la compatibilité.

Comment reconnaître le début du filetage sur le siphon ?

Le marquage sur le siphon indique où le filetage gauche commence. Référez-vous à l'illustration dans la notice pour un montage correct.

Quelles sont les conséquences d'une mauvaise installation ?

Une mauvaise installation peut entraîner des dommages matériels ou corporels, et annuler la garantie. Suivez impérativement les instructions de montage et les consignes de sécurité.

MODE D'EMPLOI E30140 IFM

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire cette notice avant la mise en service de l'appareil. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• L'emploi non approprié ou incorrect du produit peut mener à des effets non désirés dans votre application. C'est pourquoi le montage, la mise en service et l'entretien du produit ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.
• Afin de garantir le bon état de l'appareil pendant le temps de fonctionnement, il faut l'utiliser exclusivement pour des fluides pour lesquels les matériaux en contact avec le processus sont suffisamment résistants (→ Données techniques).
• Il est de la responsabilité de l'utilisateur de s'assurer que les appareils de mesure correspondent à l'application respective. Le fabricant n'assume aucune responsabilité pour les conséquences d'une mauvaise utilisation par l'utilisateur. Une mauvaise installation ou utilisation des appareils de mesure entraîne la perte des droits de garantie.

3 Fonctionnement et caractéristiques

Les siphons sont utilisés afin de protéger les appareils de mesure de pression contre les fluides chauds :

Le degré de la réduction de la température atteint dépend du fluide utilisé. Les pressions et les températures maximales sont indiquées dans les fiches techniques correspondantes.

4 Montage

Noter les remarques suivantes afin d'éviter des dégradations de matériel ou des blessures :

• Afin d'assurer le fonctionnement correct : Installer les siphons verticalement vers le haut (voir l'illustration ci-dessous) !
• Le montage et le démontage doivent être effectués en état sans pression. Les composants peuvent être très chauds même en état sans pression !
• Des faibles quantités du fluide peuvent échapper quand l'appareil est démonté. Pour cette raison : assurer une protection raisonnable (par ex. lunettes de protection et gants de protection) !

Position de montage correcte :

E30140 E30141

1: Les marquages montre où le filetage gauche commence.

5 Données techniques et schéma d'encombrement

Données techniques et schéma d'encombrement sur www.ifm.com → Recherche d'une fiche technique → Saisir la référence.

Plus d'informations sur www.ifm.com
