MODE D'EMPLOI E30406 IFM

Convertisseur tension

E30406

FR

Consignes de sécurité1

Avant la mise en service de l'appareil, lire cette notice. S'assurer que le produit • est approprié pour l'application concernée sans aucune restriction d'utilisation.

Le non-respect des consignes ou des données techniques peut provoquer des • dommages matériels et/ou corporels.

Fonctionnement et caractéristiques2

L'appareil fournit une tension 24 V pour l'alimentation de capteurs dans des systèmes électriques avec une tension d'alimentation inférieure à 24 V.

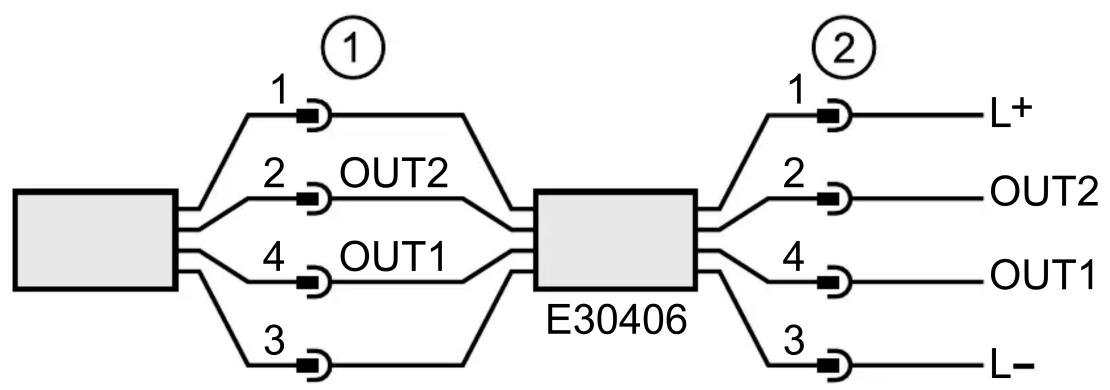

Raccordement électrique3

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension. ▶

Raccorder l'appareil comme suit ▶

1 Connecteur (prise femelle) raccordement au capteur

2 Connecteur (prise mâle) raccordement à la tension d'alimentation

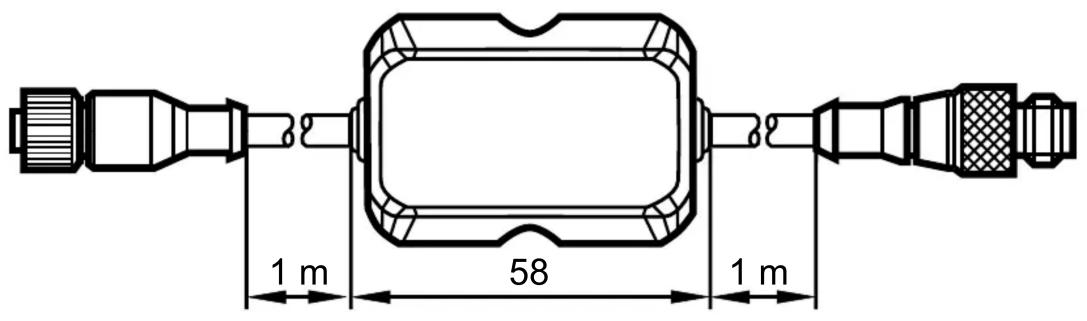

Schéma d'encombrement4

1 m 58 1 m

Données techniques5

Tension d'entrée [V]......9...27 DCConsommation [mA]......max. 500

Alimentation des capteursTension d'alimentation [V]......24 DCCourant de fonctionnement max. [mA]......125

Matières......boîtier : PBT GFcâble : PUR; corps des connecteurs : TPU orange;joint d'étanchéite : Viton; écrou : laiton nickeléProtection......IP 40, IIITempérature ambiante [°C]......-25...70CEM EN 61000-4-2 ESD (décharges électro.) : ......4 / 15 kVEN 61000-4-3 HF rayonnement HF : ......30 V/m (80...1000 MHz)EN 61000-4-4 transitoires électriques rapides : ......2 kV prince de couplageEN 61000-4-6 HF parasites HF conduits par le câble : ......10 V (0,15...80 MHz)

Informations supplémentaires sur notre site web àwww.ifm.com → Select your country → Fiche technique :
