Type de produit	Module IO-Link avec 8 ports configurables en entrées/sorties TOR
Modèle	AL2321 (gamme AL23xx, orange)
Dimensions (L × l × H)	208 mm × 59,3 mm × 38,4 mm
Poids	Environ 250 g (estimation)
Alimentation	18...30 V DC via IO-Link (US) ; alimentation séparée UA pour les sorties et UAi pour les capteurs
Courant total max.	1 A (AL2x21) / 3,6 A (AL2x25) ; selon variante
Nombre de ports	8 ports M12 (X1.0 à X1.7), chaque port avec 2 entrées/sorties TOR
Communication	Interface IO-Link (port X1) ; longueur max. câble 20 m
Fonctions principales	Entrées/sorties TOR configurables, filtres d'entrée (anti-rebond, temporisation, inversion), séparation galvanique des alimentations, diagnostic via LED
Entretien	Aucun entretien nécessaire ; nettoyage avec chiffon doux et sec
Nettoyage	Mettre hors tension, utiliser un chiffon doux non traité chimiquement, éventuellement humide pour salissures tenaces
Sécurité	Montage et raccordement par personnel qualifié ; respecter les normes électriques ; mise hors tension avant intervention
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; appareil non réparable, élimination écologique
Homologations	Conforme aux directives UE ; déclarations sur www.ifm.com

FOIRE AUX QUESTIONS - AL2321 IFM

Comment raccorder l'appareil AL2321 ?

Le raccordement doit être effectué par un électricien qualifié. Utilisez un connecteur M12 codage A pour l'alimentation et la communication IO-Link. Respectez les schémas de broches fournis dans la notice. Ne dépassez pas 30 m de câble pour les sorties et 20 m pour IO-Link.

Qu'est-ce que la technologie IO-Link ?

IO-Link est une interface de communication standardisée permettant l'échange de données process et de diagnostic entre un maître IO-Link et l'appareil. Elle permet également de paramétrer l'appareil pendant le fonctionnement.

Comment configurer les entrées/sorties du module ?

La configuration s'effectue via IO-Link à l'aide d'un logiciel de paramétrage adapté et d'un câble adaptateur. Les fichiers IODD nécessaires sont disponibles sur www.ifm.com.

Que signifient les LED sur le boîtier ?

Les LED indiquent l'état de fonctionnement : US (verte) pour l'alimentation, UA/UAi (vertes) pour les tensions des ports/capteurs, I/O (jaunes) pour l'état des entrées/sorties, INT (rouge) pour erreur interne, 1 et 2 (rouges) pour court-circuit dans les groupes de ports.

Comment nettoyer l'appareil ?

Mettez l'appareil hors tension. Utilisez un chiffon doux, sec et non traité chimiquement. Pour les salissures tenaces, un chiffon humide (microfibres sans additifs) peut être utilisé.

Quelle est la protection contre les courts-circuits ?

L'appareil surveille les courts-circuits sur les alimentations capteurs et les sorties. En cas de surcharge, le port ou le groupe de ports concerné est désactivé jusqu'à retour dans la plage admissible.

Peut-on utiliser l'AL2321 dans l'agroalimentaire ?

Non, le modèle AL2321 (boîtier orange) n'est pas conçu pour l'agroalimentaire. Seuls les modèles AL22xx (gris) sont adaptés à ce domaine, résistant aux nettoyages haute pression et températures élevées.

Quels sont les filtres d'entrée disponibles ?

Les filtres sont : anti-rebond (suppression des parasites), temporisation (prolongement des impulsions courtes) et inversion du signal. Ils peuvent être combinés et configurés via IO-Link.

Comment se comporte l'appareil en cas de perte de communication IO-Link ?

Le comportement des sorties peut être paramétré individuellement via l'index 15000 : mise sous tension (HIGH), hors tension (LOW) ou maintien du dernier état (Keep last).

Où trouver la notice complète et les données techniques ?

La notice complète est disponible au format PDF sur des sites comme notice-facile.com. Les données techniques détaillées et les déclarations de conformité sont sur www.ifm.com.

MODE D'EMPLOI AL2321 IFM

Notice d'utilisation

Module IO-Link

AL2221

AL2321

AL2223

AL2323

AL2225

AL2325

80293148 / 00 10 / 2020

1 Remarques préliminaires....4
2 Consignes de sécurité ....4
3 Fonctionnement et caractéristiques....4

3.1 IO-Link 4

3.1.1 Informations générales....4
3.1.2 Informations spécifiques à l'appareil....5
3.1.3 Comportement en cas de coupure de la communication IO-Link.....5

4 Fonction....5

4.1 Séparation galvanique de l'alimentation en tension 5
4.2 Visualisation....6
4.3 Paramétrage....6
4.4 Entrées/sorties....6
4.5 Tension d'alimentation....6

4.5.1 Tension d'alimentation US 6
4.5.2 Alimentation en tension UA....6
4.5.3 Alimentation des capteurs UAi....7
4.5.4 Comportement en cas de sous-tension....7
4.5.5 Seuils, protection contre la surcharge en courant ....7

4.6 Filtre d'entrée TOR 7

4.6.1 Anti-rebond du signal TOR 8
4.6.2 Temporisation du signal TOR 8
4.6.3 Inversion du signal TOR 9
4.6.4 Combinaison de différents filtres d'entrées....10

5 Montage....10
6 Raccordement électrique.... 11

6.1 Raccordement IO-Link.... 11
6.2 Circuit d'entrée....11
6.3 Raccordement des broches.... 11

7 Eléments de service et d'indication .... 13

7.1 AL2x21, AL2x23....13
7.2 AL2x25....14
7.3 LED....15

8 Schéma d'encombrement....16

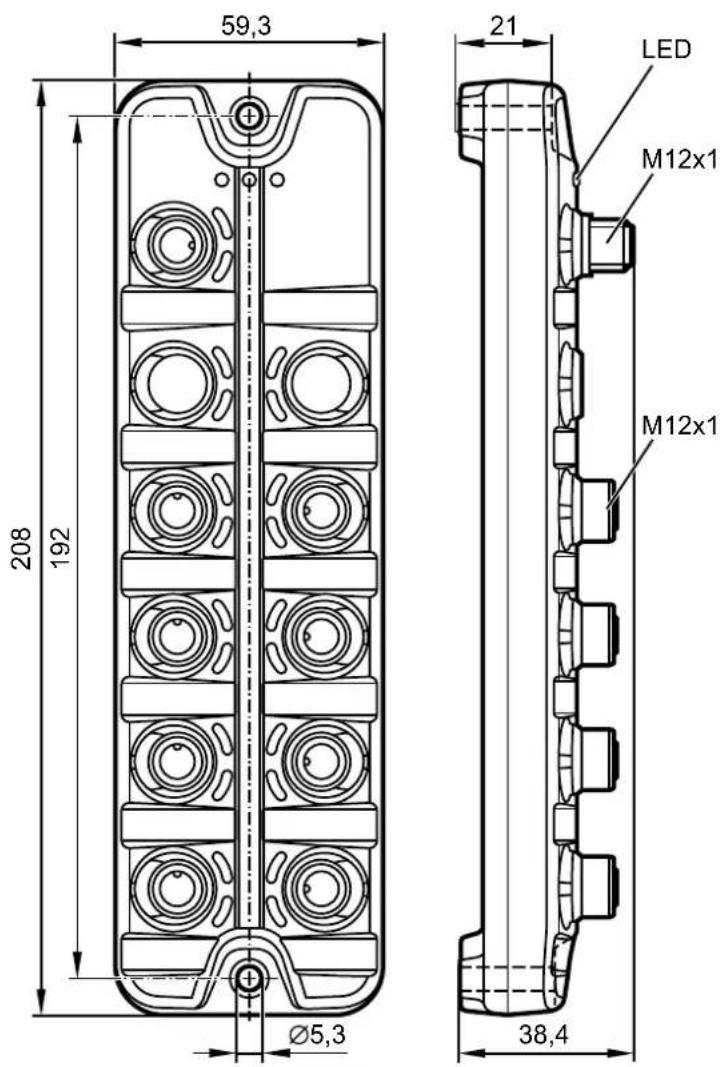

8.1 AL2x21, AL2x23....16

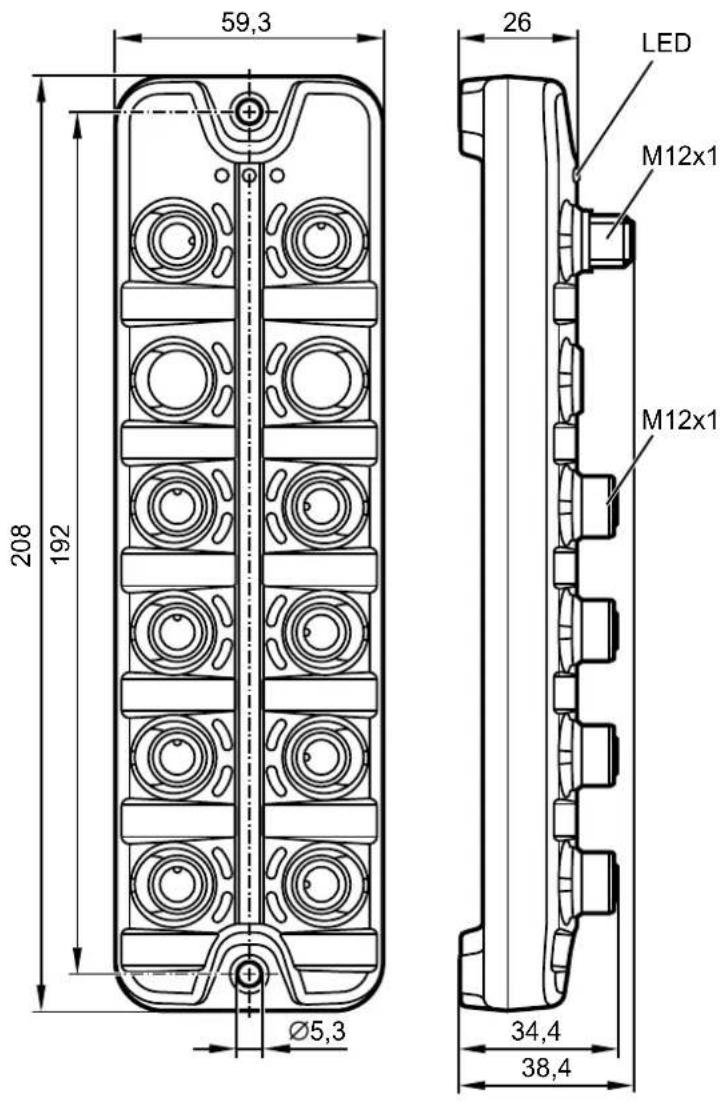

8.2 AL2x25....17

9 Données techniques....18

10 Maintenance, réparation et élimination.... 18

10.1 Nettoyage de la surface du boîtier....18

11 Homologations/normes....18

1 Remarques préliminaires

▶ Action à faire

Retour d'information, résultat

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Avant la mise en service de l'appareil, lire la notice d'utilisation. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.
• L'appareil est conforme aux dispositions et directives de l'UE en vigueur.
• Un emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

3 Fonctionnement et caractéristiques

L'appareil dispose de 8 ports configurables pouvant être utilisés comme entrées ou sorties TOR.

L'appareil AL22xx est un boîtier gris et est conçu pour l'emploi dans l'agroalimentaire et l'industrie des boissons (utilisation de produits de nettoyage sous haute pression et à des températures élevées).

L'appareil AL23xx (orange) ne permet pas l'utilisation dans ces domaines.

3.1 IO-Link

3.1.1 Informations générales

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

3.1.2 Informations spécifiques à l'appareil

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un câble adaptateur IO-Link. Les IODD nécessaires pour la configuration de l'appareil, les informations détaillées concernant la structure des données process, les informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

3.1.3 Comportement en cas de coupure de la communication IO-Link

Le paramètre « Output state COM lost / PD invalid » (index 15000) permet de déterminer le comportement des sorties en cas de coupure de la communication IO-Link. Pour chaque sortie, il est possible de déterminer individuellement si elle doit :

• être mise sous tension (HIGH)
• être mise hors tension (LOW)
  • garder l'état précédent (Keep last)

4 Fonction

Après la mise sous tension, l'appareil se trouve en mode RUN (mode de fonctionnement normal).

4.1 Séparation galvanique de l'alimentation en tension

L'alimentation en tension des ports (UA et UAi) est séparée galvaniquement de l'alimentation en tension du maître IO-Link (US).

Une connexion électrique entre US et UAi désactive la séparation galvanique. Cela peut mener à des dysfonctionnements accrus de la communication IO-Link.

4.2 Visualisation

L'appareil signale

• l'état physique actuel des entrées/sorties (LED jaunes I/O1 et I/O2)
• un fonctionnement correct (LED vertes US, UA et UAi allumées, LED rouges INT, 1 et 2 éteintes)

• un court-circuit sur au moins une alimentation capteur

• le groupe de ports 1 (X1.0...X1.3 --> les LED E/S 1 clignotent, la LED rouge 1 est allumée)

• le groupe de ports 2 (X1.4...X1.7 --> les LED E/S 2 clignotent, la LED rouge 2 est allumée)

- une erreur interne (LED INT rouge allumée)

4.3 Paramétrage

Pour le paramétrage IO-Link, des listes de paramétrage spécifiques à l'appareil sont disponibles sur www.ifm.com

4.4 Entrées/sorties

L'appareil dispose de 8 ports (X1.0...X1.7). Chaque port a 2 entrées TOR/sorties TOR.

4.5 Tension d'alimentation

4.5.1 Tension d'alimentation US

La tension d'alimentation US alimente l'appareil et IO-Link.

Pour l'AL2x21, US alimente également les sorties et les capteurs. Le courant / des coupures en cas de surtension sont surveillés en commun. La désactivation d'US coupe également l'alimentation en tension des sorties et des capteurs et interrompt la communication IO-Link. L'appareil AL2x21 ne possède pas de port supplémentaire pour l'alimentation des sorties et des capteurs.

4.5.2 Alimentation en tension UA

La tension UA alimente les sorties des ports X1.0...X1.7.

UA peut également servir d'alimentation des capteurs raccordés aux ports, puisque UAi est connecté à UA via une diode. Dans ce cas, la désactivation d'UA mène également à une coupure de l'alimentation en tension des capteurs. Si les

capteurs doivent continuer à être alimentés en tension malgré la désactivation d'UA, l'UAi doit être connecté à une alimentation séparée.

4.5.3 Alimentation des capteurs UAi

L'appareil a 8 alimentations capteurs. Toutes les alimentations des capteurs ont une surveillance commune de courts-circuits. La tension de sortie de l'alimentation capteurs est proportionnelle à la tension d'alimentation, qui peut varier dans les limites de la spécification IO-Link (18...30 V DC).

4.5.4 Comportement en cas de sous-tension

En cas d'une baisse de la tension d'alimentation des sorties (UA) d'un groupe de ports en-dessous de 16 V, toutes les sorties de ce groupe de ports sont désactivées.

4.5.5 Seuils, protection contre la surcharge en courant

	AL2x21 AL2x23, AL2x25
Courant total 1 A 3,6 A
Alimentation capteur (broche1) max. 1 A 400 mA
Courant total max. par groupe de ports 1 A 1,8 A
Courant max. par port 1 A 1,8 A

Pour l'AL2x21, le courant total est limité à 1 A. Le courant est limité à 1 A par port. Si le courant total est trop élevé, l'appareil désactive les ports surchargés jusqu'à ce que le courant soit de nouveau dans la plage permissible.

Pour l'AL2x25, le courant total est limité à 3,6 A. Le courant est limité à 1,8 A par groupe de ports. Si le courant total d'un groupe de ports est trop élevé, l'appareil désactive le groupe de ports surchargé jusqu'à ce que le courant soit de nouveau dans la plage permissible.

4.6 Filtre d'entrée TOR

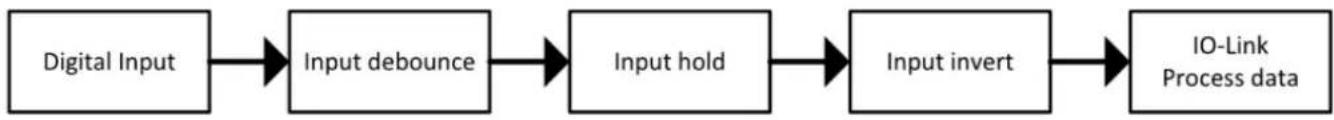

Les signaux d'entrée peuvent être modifiés par des filtres différents avant d'être transmis via IO-Link. Les filtres suivants sont disponibles, ils sont appliqués sur le signal d'entrée dans l'ordre suivant :

1. Anti-rebond du signal TOR
2. Temporisation du signal TOR
3. Inversion du signal TOR

Chaque filtre peut être configuré séparément via IO-Link. Pour plus d'informations voir l'IODD sur www.ifm.com.

L'appareil détecte des signaux qui durent au moins 2 ms. Des signaux plus courts ne sont pas détectés.

Des signaux périodiques ne sont détectés de manière fiable que si la période du signal est au moins deux fois plus longue que le temps de cycle.

4.6.1 Anti-rebond du signal TOR

Le filtre d'entrée anti-rebond supprime les signaux parasites causés par des détecteurs mécaniques. Le filtre transmet les signaux d'entrées temporisés (temporisation anti-rebond). Le filtre ignore tous les signaux qui sont plus courts que la temporisation anti-rebond réglée.

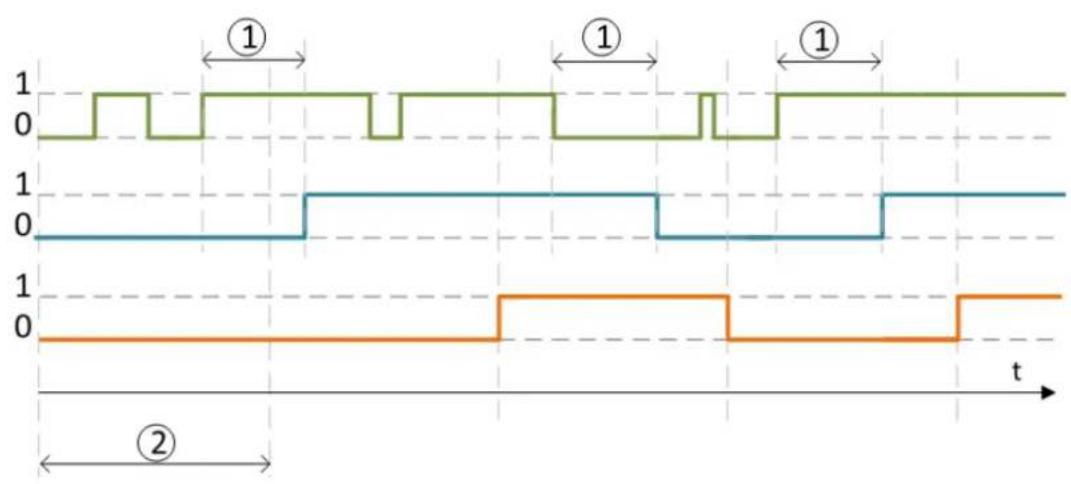

Diagramme temporel filtre anti-rebond :

Entrée TOR Sortie du filtre anti-rebond Données process IO-Link

1: Temps de maintien

2: Temps de cycle

4.6.2 Temporisation du signal TOR

Ce filtre prolonge des impulsions d'entrée courtes. Le filtre est configuré via les paramètres suivants :

• Temps de maintien : durée d'impulsion à laquelle les impulsions courtes doivent être prolongées. Les impulsions qui sont plus longues que le temps de maintien ne sont pas prolongées.
• Etat de maintien : niveau d'entrée qui doit être prolongé (HIGH ou LOW)

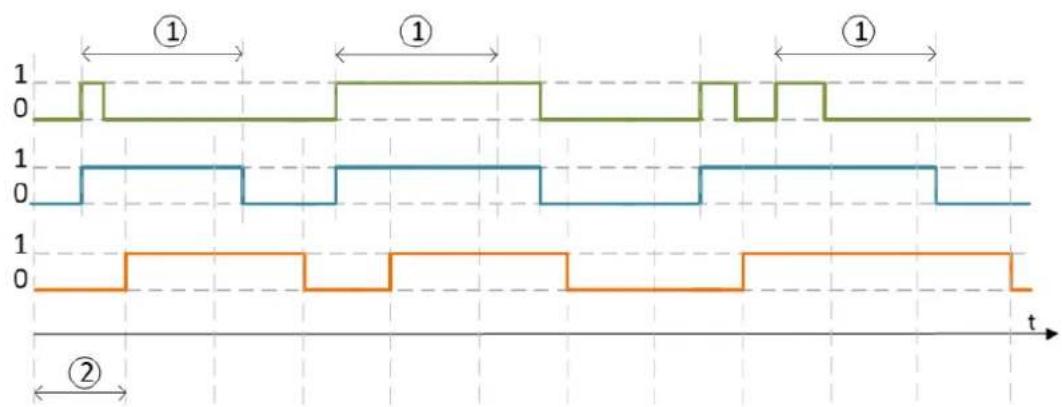

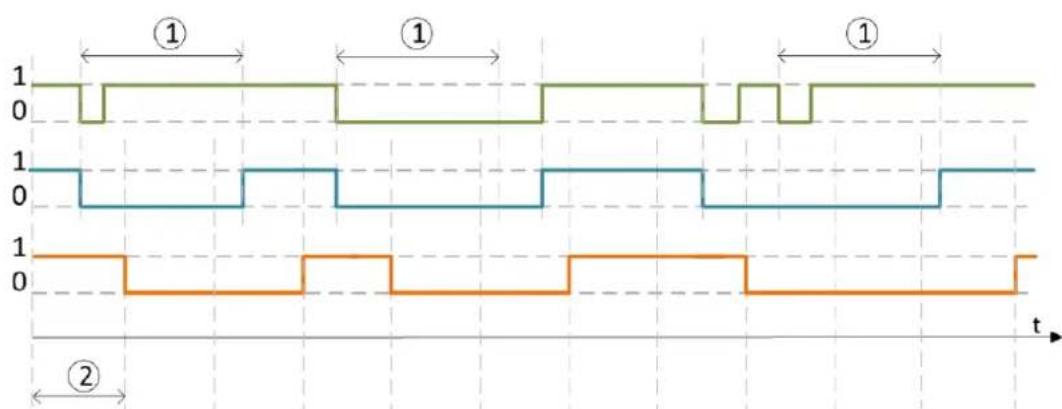

Diagramme temporel filtre de maintien avec état de maintien HIGH :

1: Temps de maintien

2: Temps de cycle

Diagramme temporel filtre de maintien avec état de maintien LOW :

1: Temps de maintien

2: Temps de cycle

Les signaux d'entrées qui sont plus courts que le temps de cycle ne sont pas transmis de manière fiable. Afin d'assurer une transmission de signal correcte via IO-Link, le filtre de maintien doit être utilisé.

4.6.3 Inversion du signal TOR

Ce filtre inverse les signaux d'entrées présents.

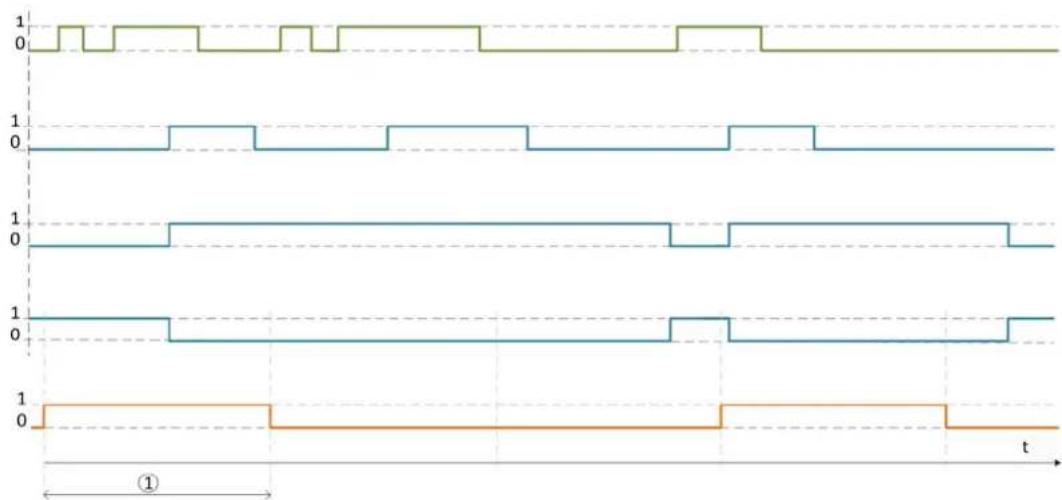

4.6.4 Combinaison de différents filtres d'entrées

Les différents filtres d'entrées peuvent être combinés.

Dans l'exemple suivant, tous les filtres sont utilisés :

1: Temps de cycle

5 Montage

▶ Mettre l'installation hors tension avant le montage.

Pour le montage, choisir une surface de montage plane.

▶ Fixer le module sur la surface de montage avec des vis de montage et des rondelles M5. Couple de serrage 1,8 Nm.

▶ Raccorder les connecteurs des capteurs aux prises M12.

Couple de serrage max. 1 Nm.

▶ Couvrir les prises non utilisées avec des bouchons (E12542).

Couple de serrage 0,6...0,8 Nm.

Prendre en compte le couple de serrage max. des câbles de raccordement.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon TBTS, TBTP

Ne pas raccorder plus de 30 m de câble aux sorties.

Longueur maximale du câble pour la communication IO-Link : 20 m

Ne pas raccorder de tension externe aux sorties.

Le port IO-Link doit être raccordé selon la spécification IO-Link. Le courant consommé par les appareils dépend de la charge de courant des alimentations capteurs.

6.2 Circuit d'entrée

L'appareil dispose des entrées TOR de type 3. Les appareils raccordés doivent être conçus pour ces entrées.

Longueur maximale du câble : 20 m

6.3 Raccordement des broches

AL2x21, AL2x25 :

Connecteur M12, codage A IO-Link (X1)

1 : + 24 V DC (US)
2 : non utilisée
3 : GND (US)
4 : IO-Link

Connecteur M12, codage A IO-Link (X1)

1 : + 24 V DC (US)
2: + 24 V DC (UA)
3 : GND (US)
4 : IO-Link
5: GND (UA)

AL2x25 :

Connecteur M12, codage A Tension d'alimentation U _AUX (X31)

1 : + 24 V DC (UAi)
2 : GND (UA et UAi)
3 : non utilisée
4 : + 24 V DC (UA)

AL2x21, AL2x23, AL2x25 :

Connecteur M12, codage A Ports (X1.0...X1.7)

1 : + 24 V DC (UA et UAi)
2 : Entrée/sortie I/O2
3 : GND (UA et UAi)
4 : Entrée/sortie I/O1
5 : non utilisée

7 Eléments de service et d'indication

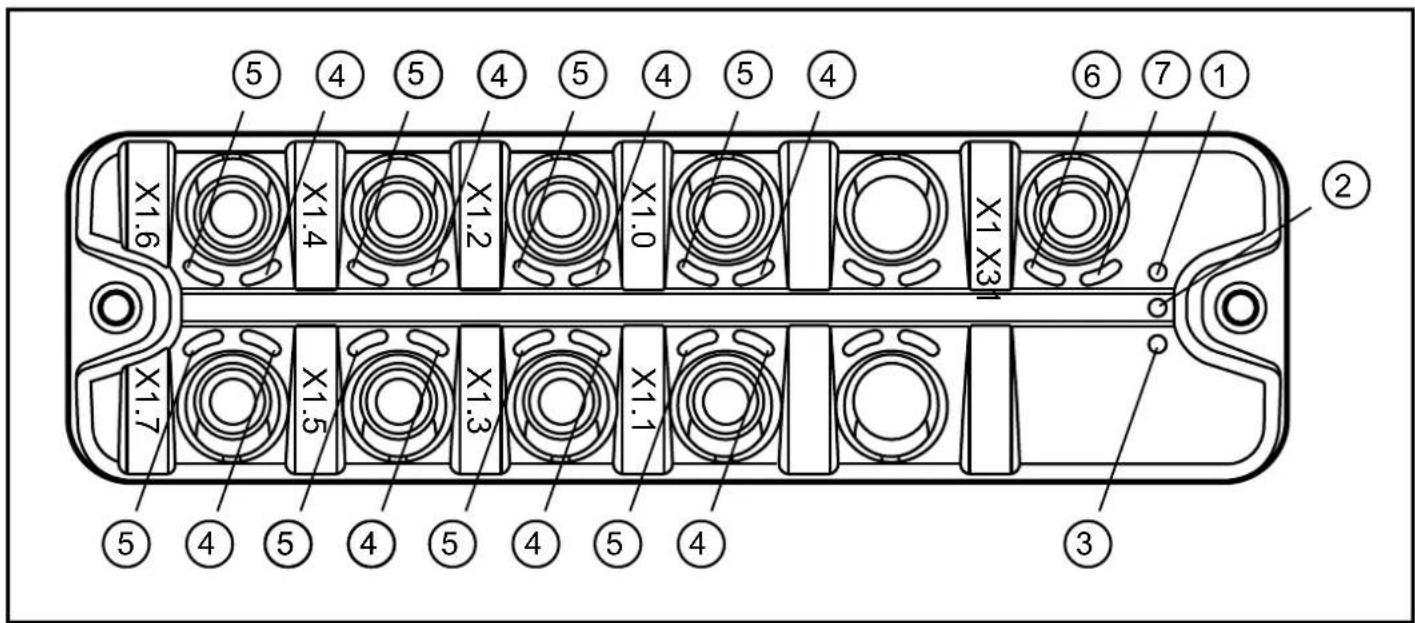

7.1 AL2x21, AL2x23

FR

AL2x21

1: LED INT Erreur interne
2: LED 1 Erreur groupe de ports 1
3: LED 2 Erreur groupe de ports 2
4: LED I/O2 Etat entrée/sortie I/O2
5: LED I/O1 Etat entrée/sortie I/O1
6: LED 📋 Communication IO-Link
7: LED US Tension d'alimentation

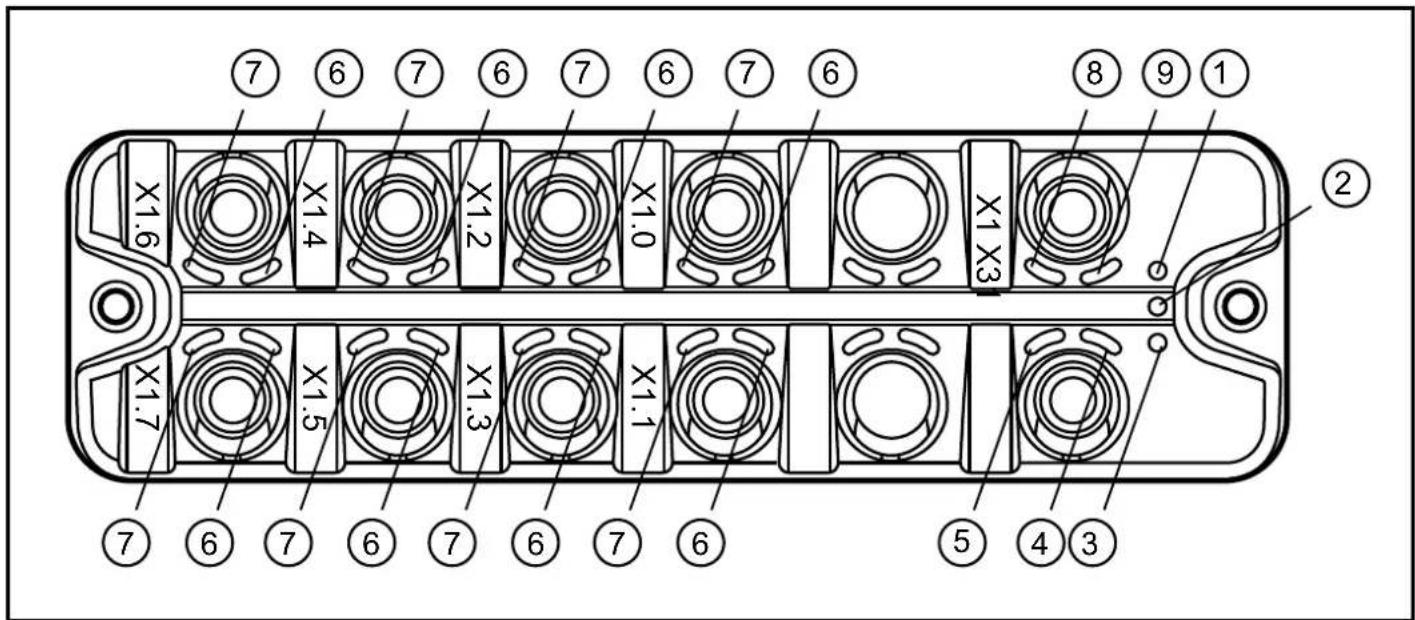

7.2 AL2x25

AL2x25

1: LED INT Erreur interne
2: LED 1 Erreur groupe de ports 1
3: LED 2 Erreur groupe de ports 2
4: LED UA Tension d'alimentation ports
5: LED UAi Tension d'alimentation capteurs
6: LED I/O2 Etat entrée/sortie I/O2
7: LED I/O1 Etat entrée/sortie I/O1
8: LED 📋 Communication IO-Link
9: LED US Tension d'alimentation

7.3 LED

LED Couleur Mode Etat Désignation
INT rouge allumée erreur interne
			éteinte aucune erreur interne l'appareil est en mode de fonctionnement
1 rouge allumée	court-circuit	dans le groupe de		ports 1
				éteinte aucune erreur dans le groupe de ports 1 l'appareil est en mode de fonctionnement
2 rouge allumée	court-circuit	dans le groupe de		ports 2
				éteinte aucune erreur dans le groupe de ports 2 l'appareil est en mode de fonctionnement
US verte allumée	tension d'alimentation		≥ 18 V
			éteinte tension d'alimentation < 16 V
UA (AL2x25 uniquement)	verte allumée tension		d'alimentation ≥ 18 V
			éteinte tension d'alimentation < 16 V
UAi (AL2x25 uniquement)	verte allumée tension		d'alimentation ≥ 18 V
			éteinte tension d'alimentation < 16 V
	verte allumée communication IO-Link active
					éteinte communication IO-Link non active
I/O1, I/O2 jaune	DI allumée signal d'entrée High
				éteinte signal d'entrée Low
				clignotante court-circuit
				do allumée signal d'entrée High
				éteinte signal d'entrée Low
				clignotante court-circuit

FR

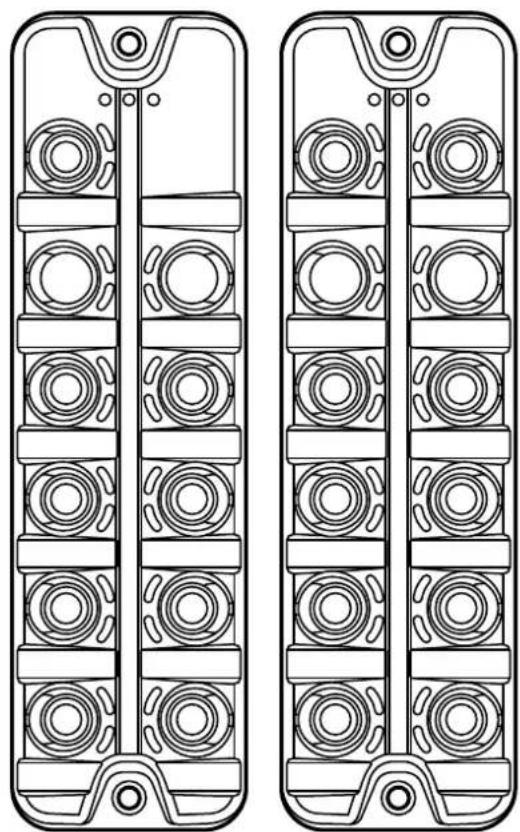

8 Schéma d'encombrement

8.1 AL2x21, AL2x23

Dimensions [mm]

8.2 AL2x25

Dimensions [mm]

FR

9 Données techniques

Données techniques et informations supplémentaires sur www.ifm.com

10 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

10.1 Nettoyage de la surface du boîtier

▶ Mettre l'appareil hors tension.

▶ Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.

▶ En cas de salissures tenaces, utiliser un chiffon humide.

Nous recommandons des chiffons en microfibres sans additifs chimiques.

11 Homologations/normes

Les déclarations de conformité UE, homologations etc. peuvent être téléchargées sur : www.ifm.com
