E20868 - Niveau laser IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Niveau laser
Marque	IFM
Modèle	E20868
Dimensions	150 × 80 × 80 mm (environ)
Poids	0,5 kg (environ)
Alimentation	2 piles AA (non incluses)
Réglage fin	±4° sur 2 axes via vis de réglage
Laser	Classe 2 (visible, rouge ou vert)
Portée	Jusqu'à 10 mètres (selon conditions)
Précision	± 0,5 mm/m
Matériau du boîtier	Aluminium anodisé
Montage	Bride de fixation, écrous, équerre (fournis)
Accessoires inclus	2 brides, vis, écrous, cube fileté
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas regarder directement le faisceau laser
Pièces détachées	Disponibles auprès de IFM
Réparabilité	Modulable, pièces standard

FOIRE AUX QUESTIONS - E20868 IFM

Comment allumer le niveau laser IFM E20868 ?

Insérez deux piles AA dans le compartiment prévu à cet effet (respectez la polarité). Appuyez sur l'interrupteur marche/arrêt situé sur le côté de l'appareil. Un faisceau laser rouge (ou vert) apparaît.

Comment effectuer le réglage fin de l'appareil ?

Utilisez les vis de réglage (h) fournies. Elles permettent un ajustement précis de ±4° sur deux axes. Tournez-les doucement jusqu'à obtenir l'alignement souhaité.

Quel type de piles utiliser ?

Utilisez deux piles alcalines AA de 1,5 V. Ne pas utiliser de piles rechargeables car la tension est différente.

Comment fixer le niveau laser sur un support ?

Montez deux écrous dans la rainure du profilé aluminium. Fixez la bride (a) avec les vis (b), insérez le cube fileté (c), puis tournez et bloquez la vis (d) avec l'écrou (e). Montez ensuite l'équerre de fixation (i) et serrez la vis (g) après alignement.

Le niveau laser est-il étanche ?

Non, l'appareil n'est pas étanche. Évitez tout contact avec l'eau ou les liquides. Rangez-le dans un endroit sec.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec pour essuyer le boîtier et la lentille. N'utilisez pas de produits chimiques ou abrasifs.

Quelle est la précision de ce niveau laser ?

La précision annoncée est de ±0,5 mm par mètre. Pour une portée de 10 mètres, l'écart maximum est de 5 mm.

Peut-on utiliser le niveau laser en extérieur ?

Oui, mais son rayon laser est moins visible en plein soleil. Utilisez un détecteur de laser si nécessaire.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées (brides, vis, cubes filetés) sont disponibles auprès du service après-vente IFM. Contactez-les pour commander.

Comment ajuster la hauteur du laser ?

Utilisez l'équerre de fixation et la bride. Vous pouvez faire pivoter l'équerre après avoir desserré légèrement la vis (g) pour régler la hauteur avant de la resserrer.

MODE D'EMPLOI E20868 IFM

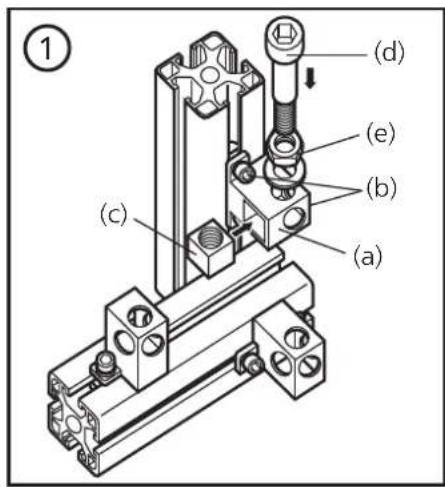

Monter deux écrous appropriés (non fournis) dans la rainure du profil aluminium. Fixer la bride (a) avec les deux vis (b) et insérer le cube fileté (c). Tourner la vis (d) dans le cube fileté et la bloquer avec l'écrou (e).

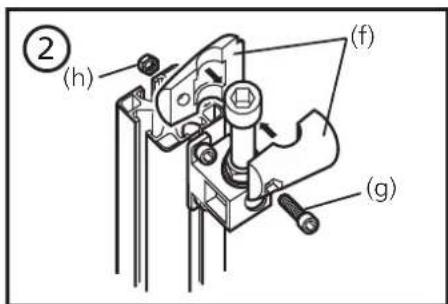

Monter les deux parties de la bride de fixation (f) provisoirement à l'aide de la vis (g) et de l'écrou (h) livrés.

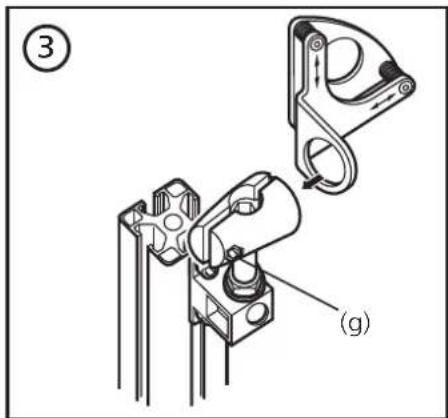

Fixer l'équerre de fixation (i) et ensuite visser la vis (g) de façon que l'équerre puisse toujours être tournée.

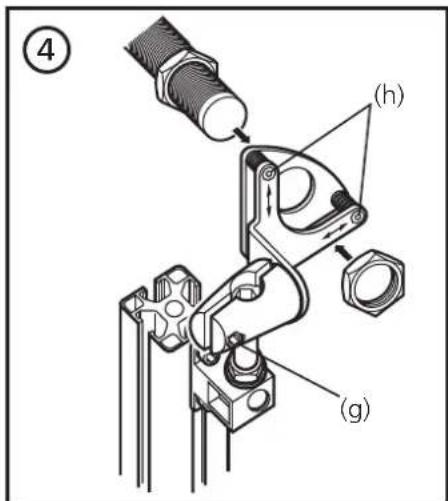

Serrer la vis (g) définitivement après avoir monté et aligné la cellule. Les vis (h) permettent le réglage fin ± 4^ de la cellule sur 2 axes.
