Type de produit	Contrôleur AS-i avec 4 entrées et 1 sortie pneumatique inverseur (AirBox)
Modèle	AC5251 (IFM)
Entrées	4 entrées (capteurs) via prises M12, circuit en Y
Sortie pneumatique	1 électrovanne 5/2, inverseur, commande manuelle
Profil AS-i	S-7.A.E, mode d'adressage étendu
Alimentation	AS-i (via câble plat jaune) ; AC5253 également alimentation AUX (câble noir)
Pression de service	3...8 bar
Raccordement pneumatique	Tubes rilsan, calibre extérieur selon CETOP RP 54 P
Nombre maximal d'esclaves	62 par maître
Version AS-i	3.0, rétrocompatible
Affichage LED	PWR (verte), FAULT (rouge), AUX (verte, AC5253), entrée (jaune), sortie logique (jaune)
Adressage	Via unité d'adressage AC1144 et cordon E70213 ; mode étendu possible
Indice de protection	IP 67 (IP 65 avec silencieux)
Compatibilité électromagnétique	Décharge par contact ±4 kV, par air ±8 kV (EN 61000-4-2)
Qualité d'air requise	Air sans lubrifiant : classes 6-3-1 ; air lubrifié : classes 6-3-4 (ISO 8573-1:2001)
Entretien	Non réparable par l'utilisateur ; contacter le fabricant en cas de défaut
Fonctions spéciales	Commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller), priorité électrique
Température de fonctionnement	Non spécifiée dans la notice, consulter la fiche technique en ligne

FOIRE AUX QUESTIONS - AC5251 IFM

Comment adresser le module AC5251 ?

Le module doit être monté et câblé. Utilisez l'unité d'adressage AC1144 avec le cordon d'adressage E70213 via l'interface d'adressage intégrée. En mode étendu, affectez une adresse entre 1A et 31A si utilisé avec un maître AS-i version 2.0.

Que signifie la LED FAULT rouge allumée ?

Une LED FAULT rouge allumée indique une erreur de communication AS-i : l'esclave ne participe pas à l'échange de données normal, par exemple si l'adresse est 0. Si elle clignote, cela signale un défaut périphérique comme une surcharge ou un court-circuit de l'alimentation capteur.

Puis-je utiliser de l'air comprimé lubrifié avec le module AirBox ?

Oui, le module est adapté à l'air lubrifié avec une classe de pureté 6-3-4 (teneur en huile < 5 mg/m³). Attention : une fois utilisé avec de l'air lubrifié, il doit toujours l'être, car la lubrification initiale n'est plus effective après passage à de l'air non lubrifié.

Quel est le couple de serrage pour les connecteurs M12 ?

Le couple de serrage recommandé pour les prises M12 est de 0,6...0,8 Nm. Pour garantir l'indice de protection IP 67, utilisez les joints d'étanchéité fournis et couvrez les prises non utilisées avec des bouchons de protection.

Comment raccorder les tuyaux pneumatiques à l'AirBox ?

Coupez les tuyaux droit et poussez-les dans les raccords. Pour les retirer, appuyez sur l'anneau de pression gris tout en tirant le tuyau. Assurez-vous que l'installation soit hors pression avant toute intervention.

Quel est le nombre maximal d'esclaves AS-i par maître ?

Le nombre maximal de modules (esclaves) par maître AS-i est de 62, conformément à la version AS-interface 3.0.

Que faire si la LED FAULT rouge clignote ?

Un clignotement de la LED FAULT indique un défaut périphérique, comme une surcharge ou un court-circuit de l'alimentation des capteurs. Vérifiez les connexions des capteurs et l'état de l'alimentation.

Le module peut-il être réparé ?

Non, le produit ne doit pas être modifié et aucune réparation n'est possible en interne. En cas de défaut, veuillez contacter le fabricant IFM.

Comment orienter le câble plat AS-i sur l'AC5251 ?

L'embase permet trois directions. Sélectionnez la position (1, 2 ou 3) sur l'embase, puis réglez la flèche sur la partie supérieure avec un tournevis ou le guide-câble. Assurez une longueur droite d'au moins 15 cm avant la première courbure.

Quelles sont les précautions contre les décharges électrostatiques ?

Le module est testé pour les décharges par contact ±4 kV et par air ±8 kV selon EN 61000-4-2. Pour des environnements à risque, prenez des mesures comme la compensation de potentiel, la séparation des câbles de signaux et bus, et l'utilisation de conducteurs d'équipotentialité.

MODE D'EMPLOI AC5251 IFM

Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 62
• Version AS-interface 3.0, compatibilité descendante
• Raccordement pneumatique par tubes rilsan, calibre extérieur selon la norme CETOP RP 54 P
• Plage de pression de service 3...8 bar

Une utilisation en dehors de la plage de pression de service indiquée ou une utilisation d'air comprimé non conforme aux specifications peut causer des défauts d'étanchéité permanents ou des dommages irréversibles aux composants pneumatiques et mener à un mauvais fonctionnement.

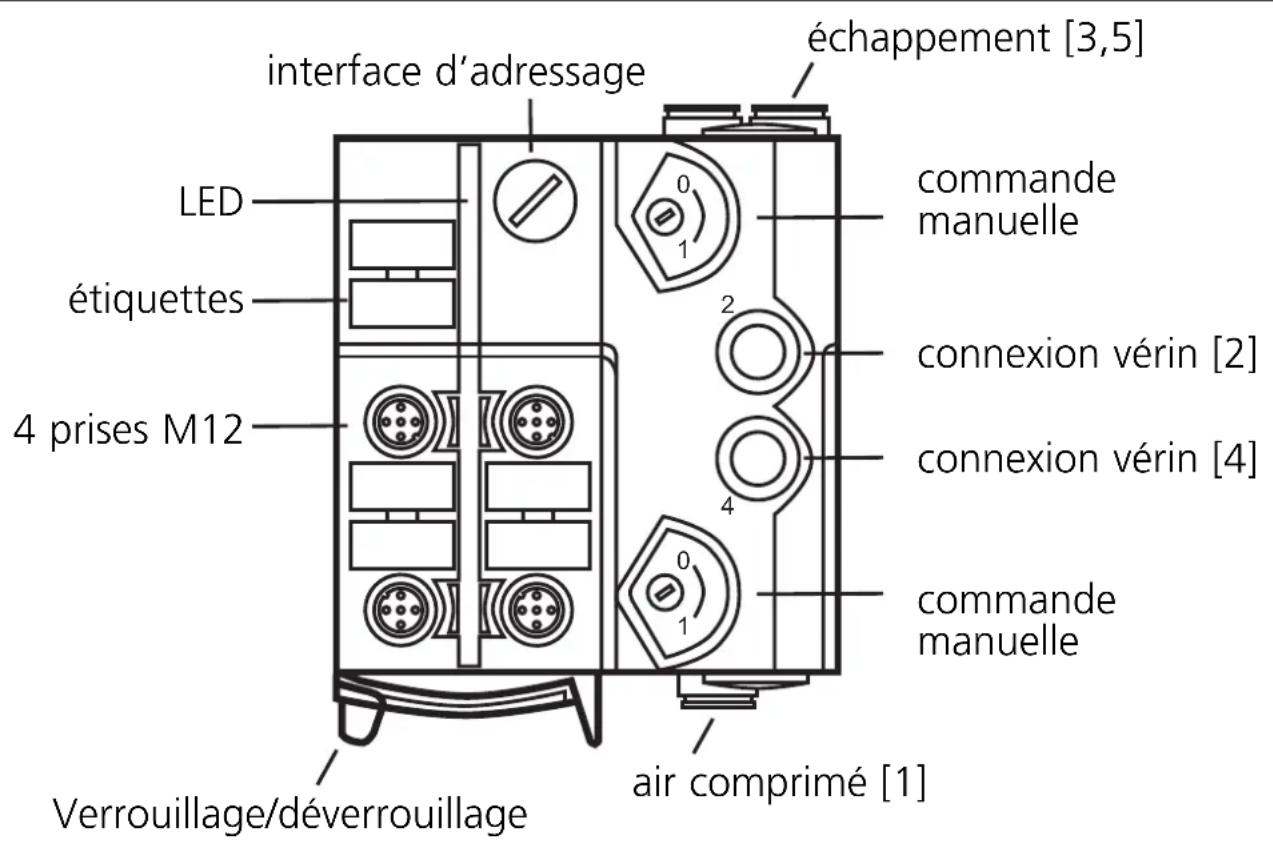

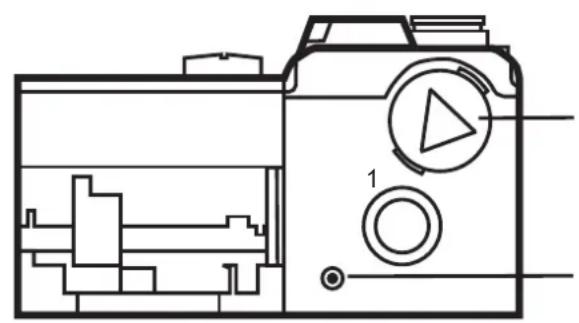

Éléments de service et d'indication

Eléments sans fonction. Ne pas ouvrir, ne pas actionner. Risque de destruction.

Montage

Consignes de montage à partir de la page 20.

Adressage avec l'unité d'adressage AC1144

Le module monté et câblé peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage implémentée.

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être à 1 et le bit de sortie D3 doit être à. Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés.

• réglement par défaut

Si un esclave avec le mode d'adressage étendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

Raccordement électrique

Raccorder les connecteurs des capteurs aux prises M12.

Couvrir les prises non utilisées avec des bouchons de protection (E73004)*, la prise d'adressage avec le bouchon de protection fourni. Couple de serrage 0,6...0,8 Nm.

Afin de garantir le degré de protection IP 67, vous devez également

• utiliser le joint d'étanchéité pour l'extrémité du câble plat (E70413)* si le module se trouve à l'extrémité du faisceau.
• raccorder l'échévement via un tube pneumatique

Si l'AirBox est utilisé avec silencieux, il a seulement la protection IP65.

AC5251

4 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-7. A. E / mode d'adressage étendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise 11/2 11/2 12 13/4 13/4	14
Broche 4 2 4 4 2 4
Sortie pneumatique 2 4 -		-

AC5253

4 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-7. A. E / mode d'adressage étendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise 11/2 11/2 12 13/4 13/4	14
Broche 4 2 4 4 2 4
Sortie pneumatique 2 4 -		-

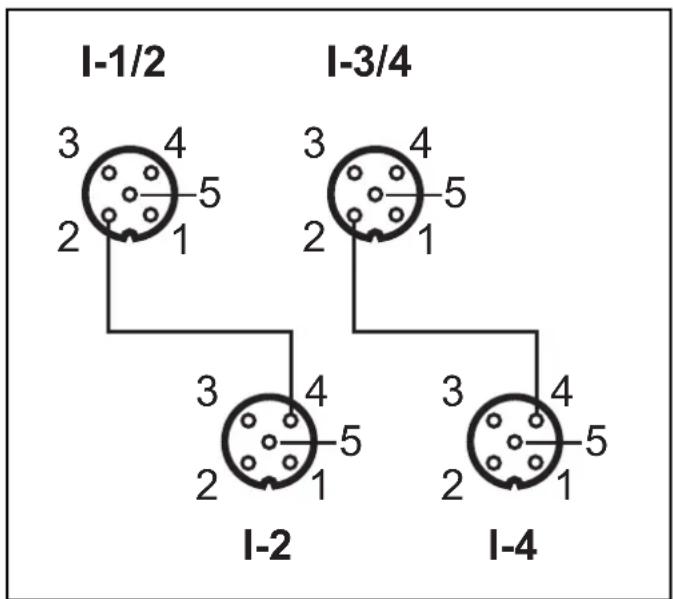

Entrées (circuit en Y)

Pneumatique

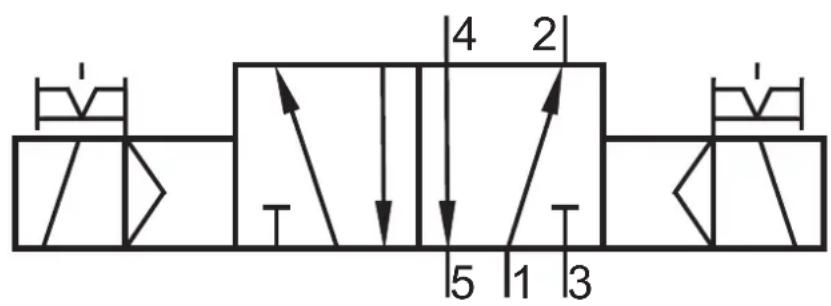

Diagramme circuit pneumatique 1 x électrovanne 5/2

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression. Raccorder l'alimentation en air comprimé 1, les connexions vérin 2 et 4 et, si nécessaire, les échappements 3 et 5 au système pneumatique. Couper droit les tuyaux et les pousser dans les raccords.

Déconnexion des tuyaux

Pour enlever les tuyaux, appuyer sur l'anneau de pression gris et tirer le tuyau en même temps.

Commande manuelle

Vous pouvez actionner manuellement la sortie pneumatique à l'aide de la commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé.

La commande électrique est prioritaire sur la commande manuelle.

Spécification de la pureté de l'air comprimé

La pureté de l'air est divisée en trois classes selon ISO 8573-1:2001 :

1. La classe de pureté des impuretés solides
2. La classe de pureté pour la teneur en humidité
3. La classe de pureté pour la teneur totale en huile

Les modules AirBox sont appropriés pour l'air comprimé sans lubrifiant des classes de pureté 6-3-1 et pour l'air comprimé lubrifié des classes de pureté 6-3-4.

Signification :

1. Impuretés solides selon la classe 6 : Grandeur maximum des particules 5 m, densité maximum des particules 5mg/m³
2. Teneur en eau maximum selon la classe 3 : Point de rosée -20°C
3. Teneur totale en huile selon la classe 1 : pour l'air sans lubrifiant 0,01mg / m³ Teneur totale en huile selon la classe 4 : pour l'air lubrifié < 5mg / m^3, cela correspond à env. 1 goutte d'huile / 4000 litres d'air

Si l'AirBox est utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrification initiale n'est plus effective dès que l'on a utilisé de l'air lubrifié).

Compatibilité électromagnétique (CEM) :

L'AirBox est conçu pour le fonctionnement dans des environnements industriels.

Le test de décharge électrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants :

• décharge par contact ±4 kV
• décharge par air ±8 kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges électrostatiques, les remèdes suivants sont possibles, entre autres:

• compensation de potentiel selon les instructions d'installation
• pose séparée de
• câbles de signaux et câbles bus
• conducteurs d'équipotentialité
• câbles d'alimentation
• séparation physique de l'AirBox et tous les câ

Si ces décharges ne sont pas évitées, il y a un risque de :

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
• déterioration de l'AirBox
• déterioration de l'équipement électrique

Fonctionnement

Éviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED 2 jaune : entrée commutée
• LED PWR verte : alimentation en tension AS-i ok LED FAULT rouge allumée :

erreur de communication AS-i, l'esclave ne participe pas à l'échange de données normale, par ex. adresse d'esclave 0

• LED FAULT rouge clignote : défaut périphérique, par ex. surcharge ou court-circuit de l'alimentation capteur

Informations importantes sur la LED aux et la LED 1

• LED AUX verte : Alimentation AUX ok (AC5253)

La mise sous tension de l'alimentation AUX est uniquement indiquée si l'alimentation AS-i est disponible aussi.

• LED 1 jaune : Indique uniquement l'état logique des sorties.

ties API. L'etat de commutation pneumatique ne correspond pasforcément à l'etat de la LED 1 indiqué.

L'état de commutation pneumatique n'est pas indiqué sur l'ordinateur.

Entretien / réparation

Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut, veuillez contacter le fabricant.

Données techniques

Données techniques et informations supplémentaires sur www.ifm-electronic.com --> Select your country --> Fiche technique

Orientation du câble plat à la livraison

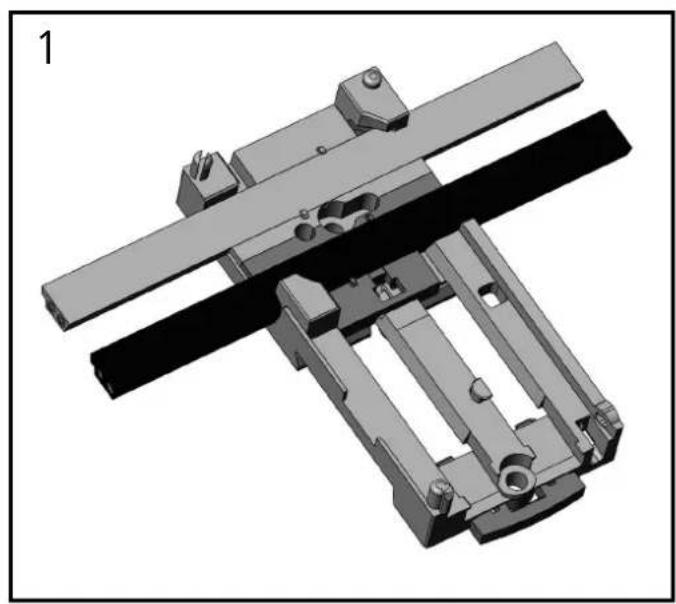

Posez le câble plat AS-i jaune et en option le câble plat AS-i noir (AC5253) soigneusement dans le guide profilé.

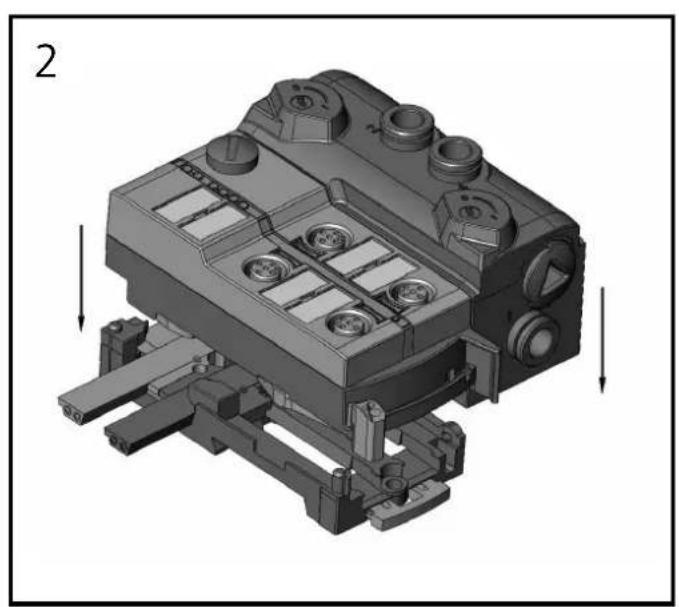

Montez la partie supérieure.

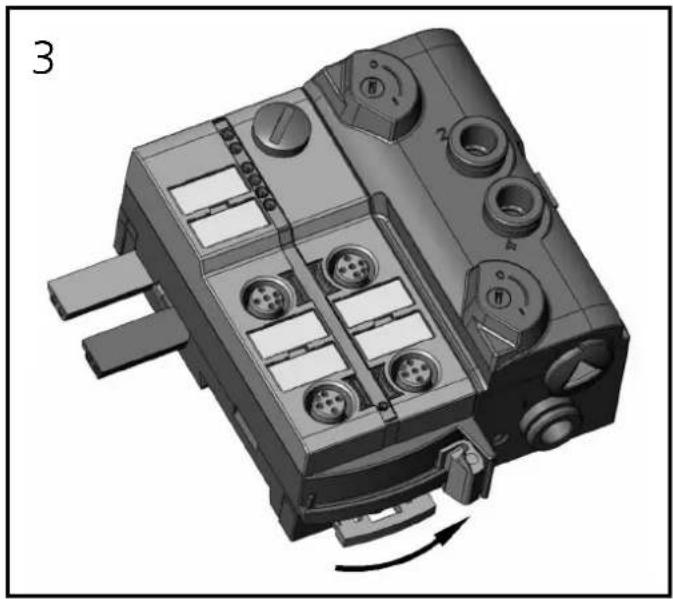

Verrouillez l'appareil.

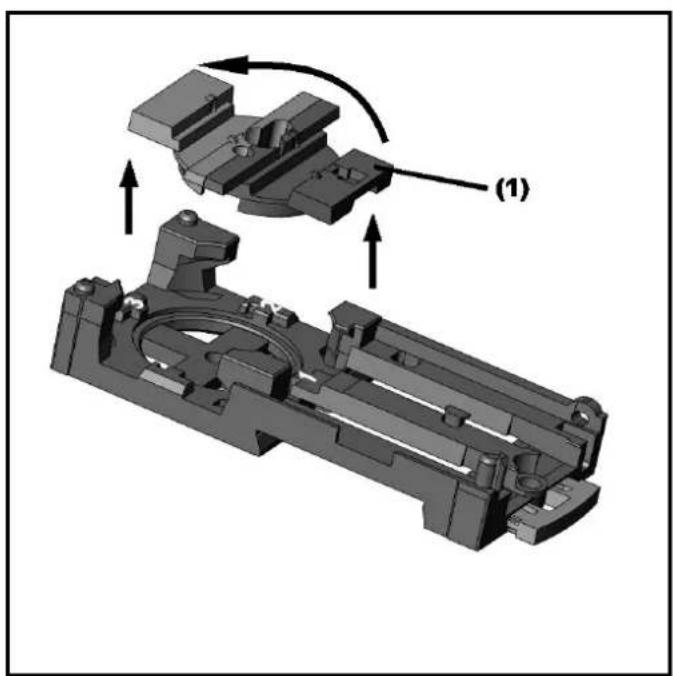

L'embase fournie permet l'orientation du cable plat dans trois directions.

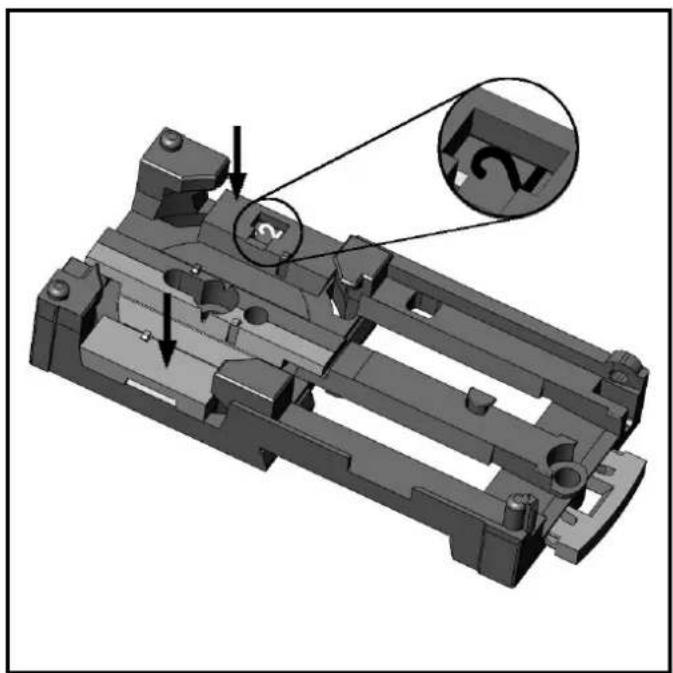

Posez le guide du câble plat en fonction (1) de la direction souhaitée.

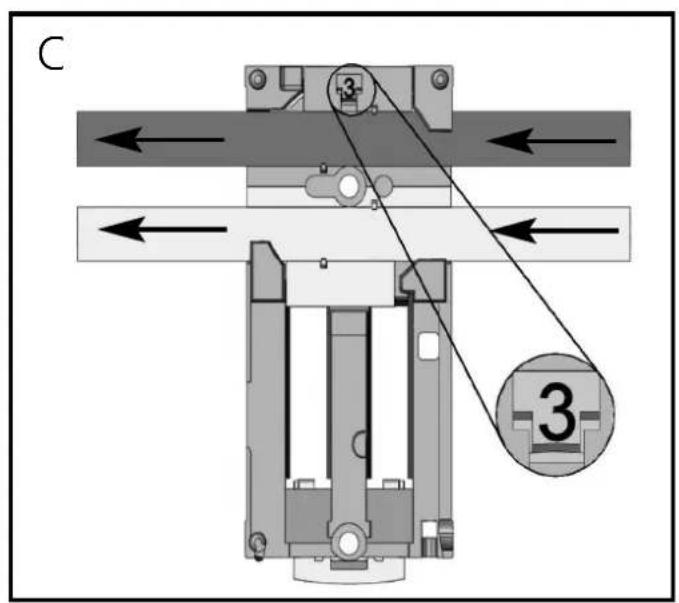

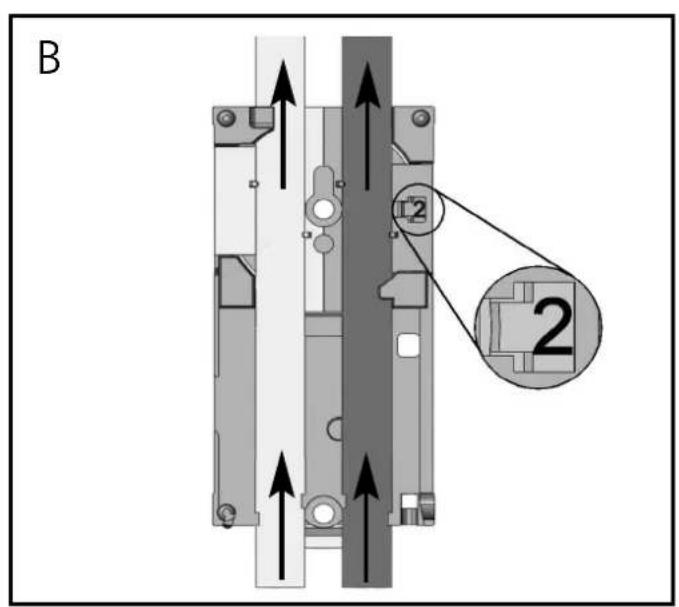

Réglages sur l'embase

Sélectionnez la position 1, 2 ou 3 selon l'orientation du câble plat ().

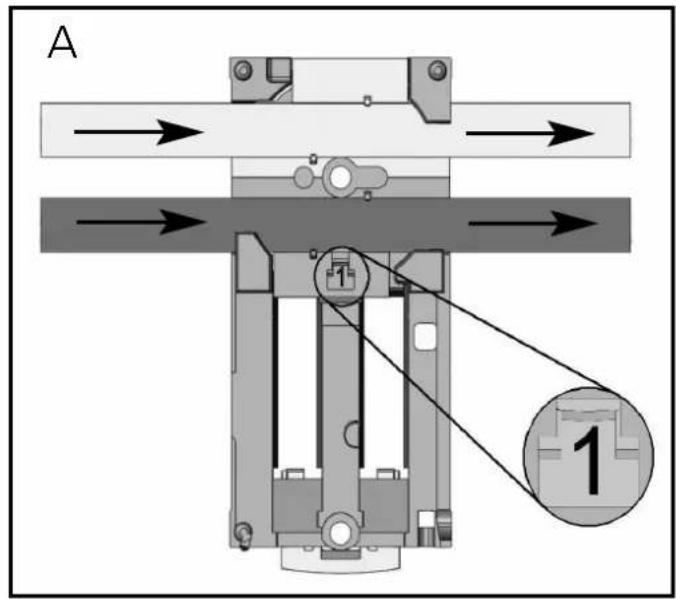

A = Appareil livré

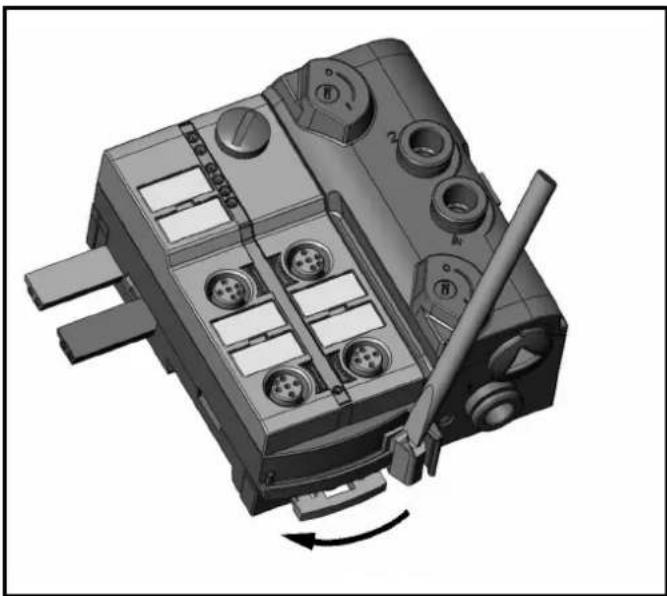

Réglages sur la partie supérieure

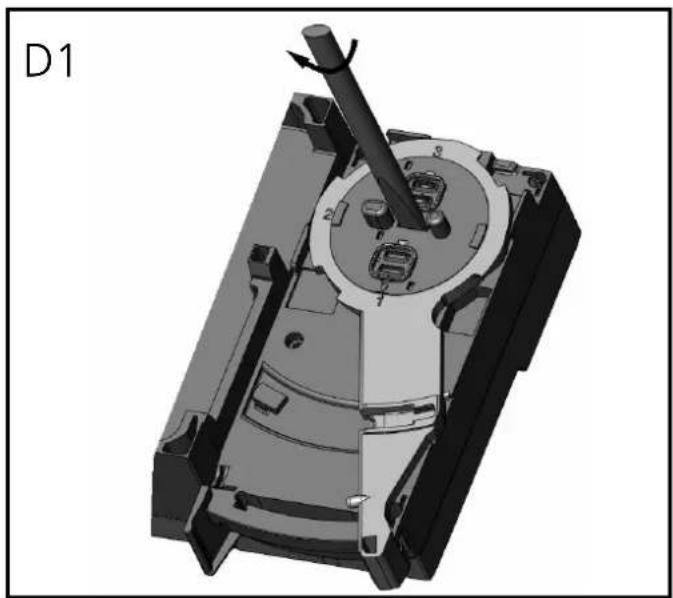

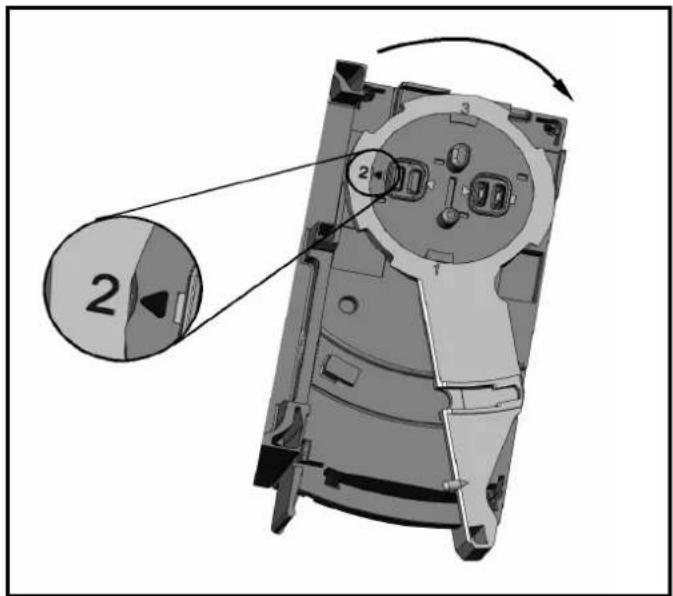

Réglez ensuite la position sélectionnée sur la partie supérieure. Pour ce faire, tournez la flèche sur le nombre correspondant (figure D1 et D2).

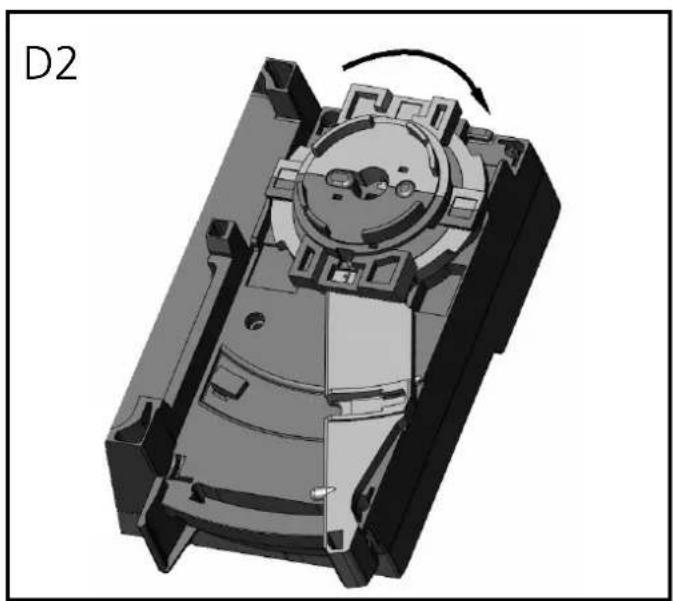

Utilisez un outil, par ex. un tournevis (figure D1) ou le guide du câble plat jaune / noir (figure D2).

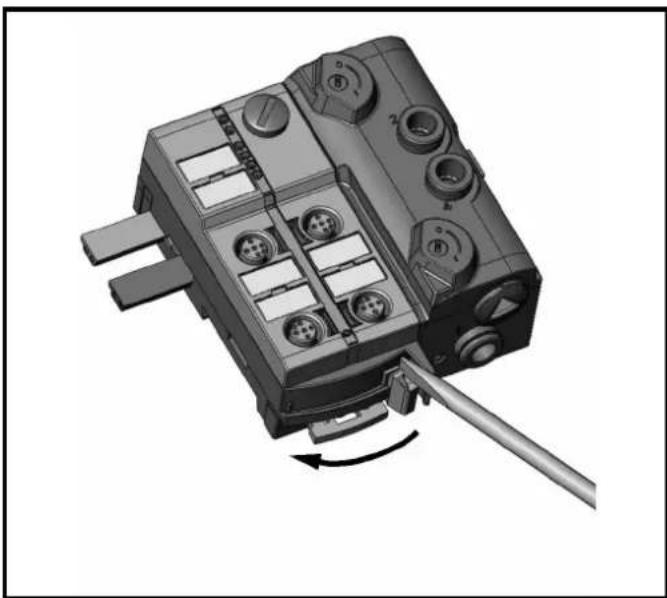

Ouvrez l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

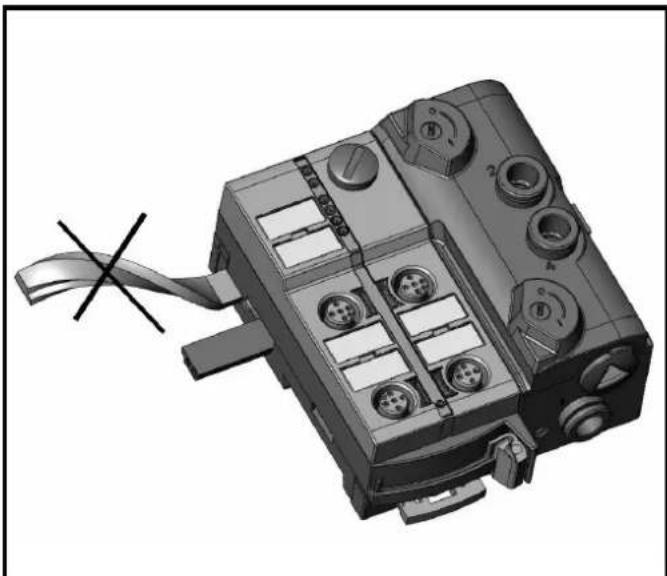

Poser le câble plat AS-i soigneusement, avec une longueur droite minimum d'environ 15 cm.
