Type de produit	Contrôleur pneumatique modulaire AS-i
Marque	IFM
Modèle	AC5249
Version AS-interface	3.0 (compatible descendante)
Nombre maximal d'esclaves par maître	62
Raccordement pneumatique	Tubes rilsan, calibre extérieur selon norme CETOP RP 54 P
Plage de pression de service	3 à 8 bar
Degré de protection	IP67 (IP65 avec silencieux)
Entrées numériques	4 entrées (connecteurs M12)
Sortie pneumatique	1 électrovanne 5/2 inverseur
Alimentation AS-i	Câble plat jaune
Alimentation AUX (AC5249)	Câble plat noir
Affichage LED	PWR (verte), FAULT (rouge), AUX (verte), entrée (jaune)
Adressage	Via unité AC1144, adresse par défaut 0
Mode d'adressage	Étendu (Extended Addressing Mode)
Commande manuelle	Oui (appuyer/relâcher ou appuyer/tourner/verrouiller)
Pureté de l'air comprimé requise	Classes 6-3-1 (sans lubrifiant) ou 6-3-4 (lubrifié) selon ISO 8573-1:2001
Compatibilité électromagnétique	Environnement industriel, décharge électrostatique ±4 kV contact, ±8 kV air
Entretien et réparation	Pas de réparation possible, contacter le fabricant
Montage	Orientation du câble plat dans 3 directions, longueur droite mini 15 cm
Accessoires inclus	Bouchon de protection pour prise d'adressage, joint d'étanchéité pour extrémité de câble (E70413) et bouchons de protection (E73004) en option
Couple de serrage des connecteurs	0,6 à 0,8 Nm
Pneumatique	Raccorder alimentation 1, vérin 2 et 4, échappements 3 et 5

FOIRE AUX QUESTIONS - AC5249 IFM

Comment adresser le module AC5249 ?

Utilisez l'unité d'adressage AC1144 et le cordon d'adressage E70213. À la livraison, l'adresse est 0. Pour les esclaves en mode étendu avec un maître de 1ère génération, affectez une adresse entre 1A et 31A.

Que signifient les LED sur l'appareil ?

La LED PWR verte indique que l'alimentation AS-i est ok. La LED FAULT rouge allumée signifie une erreur de communication AS-i (ex: adresse 0), et clignotante indique un défaut périphérique (surcharge ou court-circuit). La LED AUX verte (AC5249) indique l'alimentation AUX. Les LED jaunes (entrées) s'allument lorsque l'entrée est commutée.

Quelle est la plage de pression de service recommandée ?

La plage de pression de service est de 3 à 8 bar. Une utilisation en dehors de cette plage peut entraîner des défauts d'étanchéité permanents ou des dommages irréversibles.

Puis-je utiliser de l'air comprimé lubrifié ?

Oui, mais après la première utilisation avec de l'air lubrifié, l'appareil doit toujours être utilisé avec de l'air lubrifié. La classe de pureté requise est 6-3-4 (teneur en huile < 5 mg/m³). Pour l'air sans lubrifiant, utilisez la classe 6-3-1.

Quel est le degré de protection de l'AC5249 ?

Le degré de protection est IP67. Si l'AirBox est utilisé avec silencieux, il est uniquement IP65. Pour garantir l'IP67, utilisez le joint d'étanchéité fourni (E70413) pour l'extrémité du câble plat.

Comment monter l'appareil ?

Ouvrez l'appareil à l'aide d'un tournevis. Posez soigneusement le câble plat AS-i (jaune et noir pour AC5249) dans le guide profilé, avec une longueur droite minimale de 15 cm. Montez la partie supérieure et verrouillez. L'embase permet l'orientation du câble dans trois directions (positions 1, 2, 3) à régler sur l'embase et la partie supérieure.

Comment déconnecter les tuyaux pneumatiques ?

Pour enlever les tuyaux, appuyez sur l'anneau de pression gris et tirez le tuyau en même temps. Les tuyaux doivent être coupés droits avant insertion.

Que faire en cas de défaut de l'appareil ?

Le produit ne doit pas être modifié et aucune réparation n'est possible. En cas de défaut, veuillez contacter le fabricant IFM.

Quels accessoires sont recommandés pour l'installation ?

Utilisez des bouchons de protection pour les prises non utilisées (E73004) et pour la prise d'adressage (bouchon fourni). Pour l'extrémité du câble plat, utilisez le joint d'étanchéité (E70413). Ces accessoires garantissent le degré de protection IP67.

Comment utiliser la commande manuelle de la sortie pneumatique ?

Vous pouvez actionner manuellement la sortie pneumatique en appuyant/relâchant ou en appuyant/tournant/verrouillant la commande manuelle. La commande électrique est prioritaire sur la commande manuelle. Utilisez de l'air traité pour un fonctionnement sans problèmes.

MODE D'EMPLOI AC5249 IFM

Fonctionnement et caractéristiques

• Nombre maximal de modules par maître : 62
• Version AS-interface 3.0, compatibilité descendante
• Raccordement pneumatique par tubes rilsan, calibre extérieur selon la norme CETOP RP 54 P
• Plage de pression de service 3...8 bar

Une utilisation en dehors de la plage de pression de service indiquée ou une utilisation d'air comprime non conforme aux specifications peut cause des defaults d'échéité permanents ou des dommages irréversibles aux composants pneumatiques et mener à un mauvais fonctionnement.

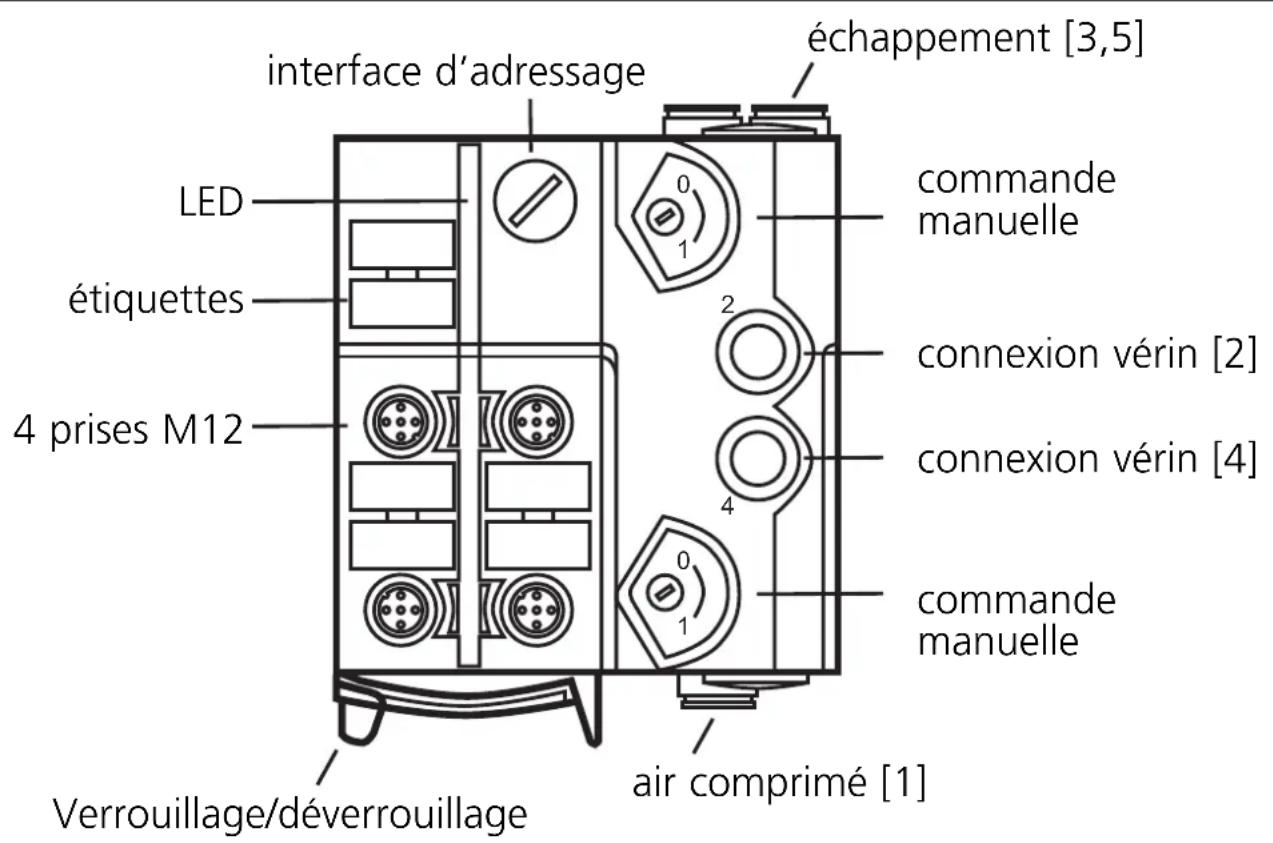

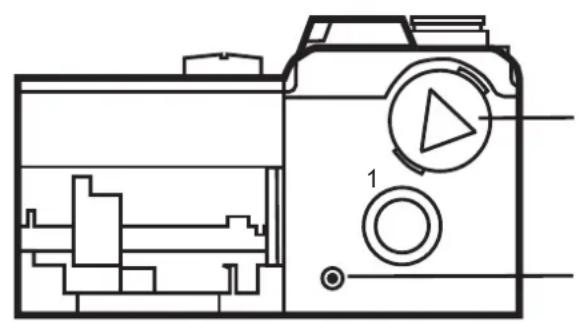

Eléments de service et d'indication

Eléments sans fonction. Ne pas ouvrir, ne pas actionner. Risque de destruction.

Montage

Consignes de montage à partir de la page 26.

Adressage

A la livraison, l'adresse est 0.

Adressage avec l'unité d'adressage AC1144

Le module monté et cable peut être adressé via le cordon d'adressage (E70213) par l'interface d'adressage implémentée.

Si un esclave avec le mode d'adressage etendu est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être à 1 et le bit de sortie D3 doit être à 0^ . Le bit de sortie D3 et le bit de paramètre P3 ne doivent pas être utilisés.

• réglage par défaut

Si un esclave avec le mode d'adressage etendu est utilisé en combinaison avec un maître de la première génération (version 2.0), une adresse entre 1A et 31A doit être affectée à cet esclave.

Raccordement électrique

Raccorder les connecteurs des capteurs aux prises M12.

Couvir les prises non utilisées avec des bouchons de protection (E73004)*, la prise d'adressage avec le bouchon de protection fourni. Couple de serrage 0,6...0,8 Nm.

Afin de garantir le degré de protection IP 67 vous devez également

• utiliser le joint d'étanchéité pour l'extrémité du cable plat (E70413)* si le module se trouve à l'extrémité du faisceau.

• raccorder l'échévement via un tube pneumatique

• à commander séparément

Si l'AirBox est utilisé avec silencieux, il a seulement la protection IP65.

AC5246

4 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-7.A.E / mode d'adressage etendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise 11/2 11/2 12 13/4 13/4	14
Broche 4 2 4 4 2 4
Sortie pneumatique 4 -	-	-

AC5249

4 entrées / 1 sortie pneumatique inverseur

Profil AS-i S-7.A.E / mode d'adressage etendu : oui

Bit de données D0 D1 D2 D3
Entrée 1 2 3 4
Prise 11/2 11/2 12 13/4 13/4	14
Broche 4 2 4 4 2 4
Sortie pneumatique 4 -	-	-

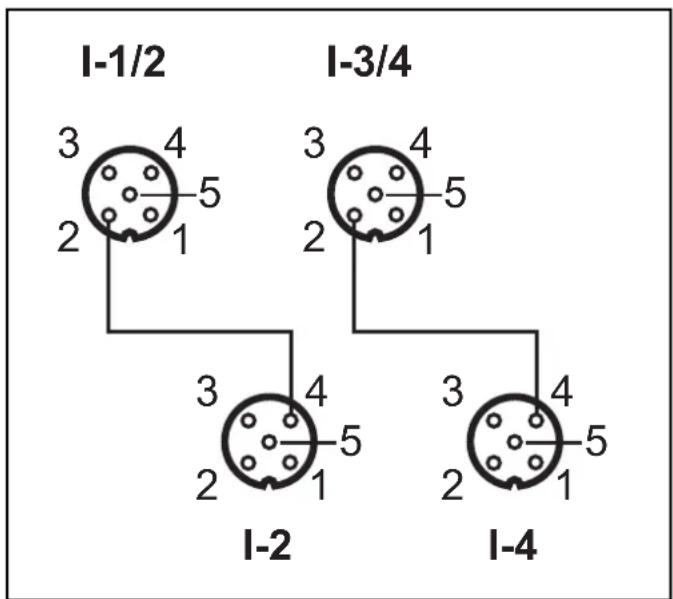

Entrées (circuit en Y)

Pneumatique

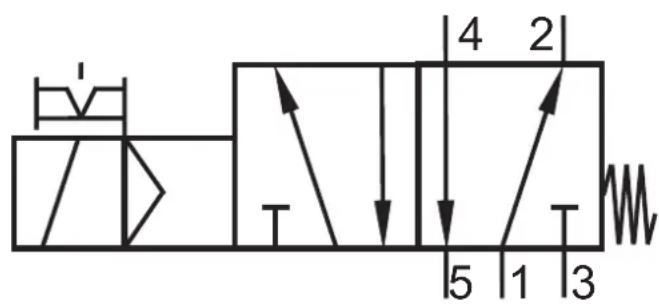

Diagramme circuit pneumatique 1 x electrodevanne 5/2

Air comprimé

Suivre les prescriptions de sécurité et les règlements pour l'installation de systèmes pneumatiques. Mettre l'installation hors pression. Raccorder l'alimentation en air comprime 1, les connexions vérin 2 et 4 et, si nécessaire, les échappements 3 et 5 au système pneumatique. Couper droit les tuyaux et les pousser dans les raccords.

Déconnexion des tuyaux

Pour enlever les tuyaux appuyer sur l'anneau de pression gris et tirer le tuyau en même temps.

Commande manuelle

Vour pouvez actionner manuellement la sortie pneumatique à l'aide de la commande manuelle (appuyer/relâcher ou appuyer/tourner/verrouiller).

Pour un fonctionnement sans problèmes, de l'air suffisamment traité doit être utilisé.

La commande électrique est prioritaire sur la commande manuelle.

Spcification de la puretete de l'air comprime

La pureté de l'air est divisée en trois classes selon ISO 8573-1:2001 :

1. La classe de pureté des impuretés solides
2. La classe de pureté pour la teneur en humidité
3. La classe de pureté pour la teneur totale en huile

Les modules AirBox sont appropriés pour l'air comprimé sans lubrifiant des classes de pureté 6-3-1 et pour l'air comprimé lubrifié des classes de pureté 6-3-4.

Signification :

1. Impuretés solides selon la classe 6 : Grandeur maximum des particules 5 m , densité maximum des particules 5mg / m^3
2. Teneur en eau maximum selon la classe 3 : Point de rosée -20°C
3. Teneur totale en huile selon la classe 1 : pour l'air sans lubrifiant 0,01mg / m^3 Teneur totale en huile selon la classe 4 : pour l'air lubrifié < 5mg / m^3 , cela correspond à env. 1 goutte d'huile / 4000 litres d'air

Si l'AirBox est utilisé une première fois avec de l'air lubrifié, il doit ensuite toujours être utilisé avec de l'air lubrifié (la lubrication initiale n'est plus effective des que l'on a utilisé de l'air lubrifié).

Compatibilité electromagnétique (CEM) :

L'AirBox est unconçu pour le fonctionnement dans des environnementés industriels.

Le test de décharge electrostatique a été déterminé selon EN 61000-4-2 avec les niveaux de test suivants :

• décharge par contact ±4 kV
• décharge par air ±8 kV

Des applications spécifiques comme par exemple le transport et la distribution de matières en vrac peuvent générer des charges électrostatiques plus fortes.

Pour éviter des décharges electrostatiques les/remèdes suivants sont possibles,entre autres:

• compensation de potentiel selon les instructions d'installation

• pose séparée de

• câbles de signaux et cables bus

• conducteurs d'équipotentialité

• câbles d'alimentation

• séparation physique de l'AirBox et tous les cables de toutes parties chargées électrostatiquement ou dérivant des charges électrostatiques.

Si ces décharges ne sont pas évitées il y a un risque de :

• blessure ou atteinte au personnel d'opération et d'entretien
• formation d'étincelles
• déterioration de l'AirBox
• déterioration de l'équipement électrique

Fonctionnement

Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté.

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

• LED 2 jaune : entrée commutée
• LED PWR verte : alimentation en tension AS-i ok LED FAULT rouge allumée :

erreur de communication AS-i, l'esclaveneparticipepasàl'échangeede données"normale",par ex.adresse d'esclave 0

• LED FAULT rouge clignote : défaut périphérique, par ex. surcharge ou court-circuit de l'alimentation capteur

Informations importantes sur la LED AUX et la LED 1

• LED AUX verte: Alimentation AUX ok (AC5249)

La mise sous tension de l'alimentation AUX est uniquement indiquée si l'alimentation AS-i est disponible aussi.

• LED 1 jaune: Indique uniquement l'etat logique des sort-ties API. L'etat de commutation pneumatique ne correspond pasforcément à l'etat de la LED 1 indiqué.
• L'etat de commutation pneumatique n'est pas indiqué sur l'appareil.

Entretien / Réparation

Le produit ne doit pas etre modifie, aucune réparation n'est possible. En cas de défaut veuilles contacter le fabricant.

Données techniques

Données techniques et informations supplémentaires sur www.ifm-electronic.com --> Select your country --> Fiche technique

Montage / Assembly

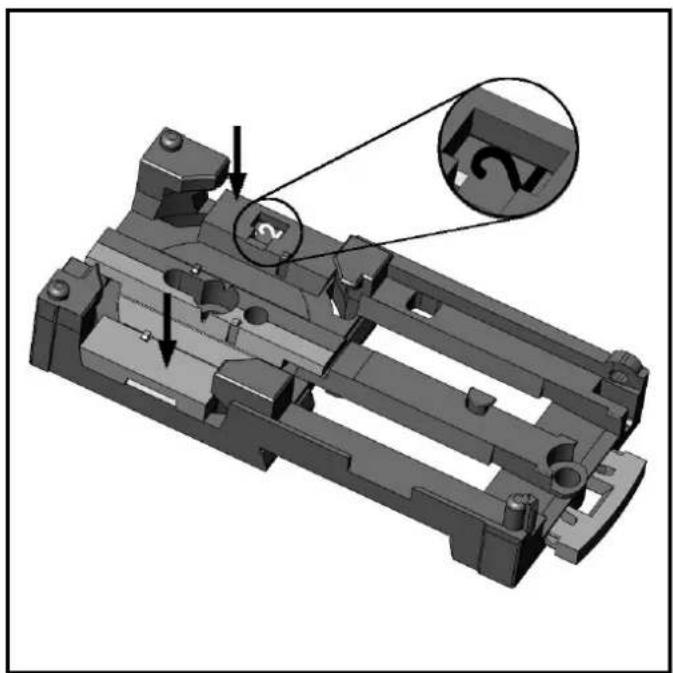

Orientation du cable plat à la livraison

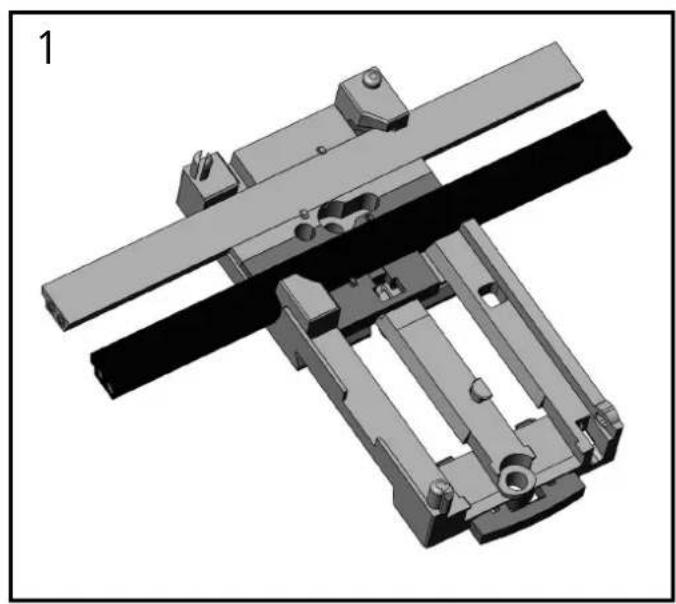

Posez le cable plat AS-i jaune et en option le cable plat AS-i noir (AC5249) soigneusement dans le guide profilé.

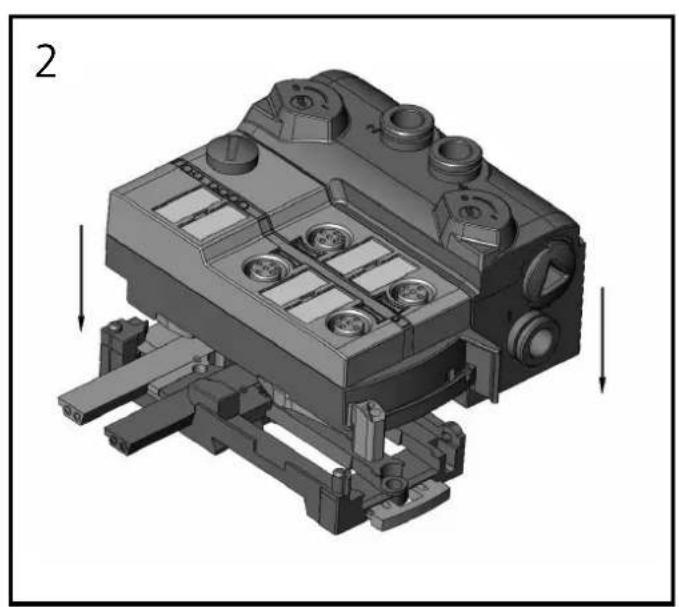

Montez la partie supérieure.

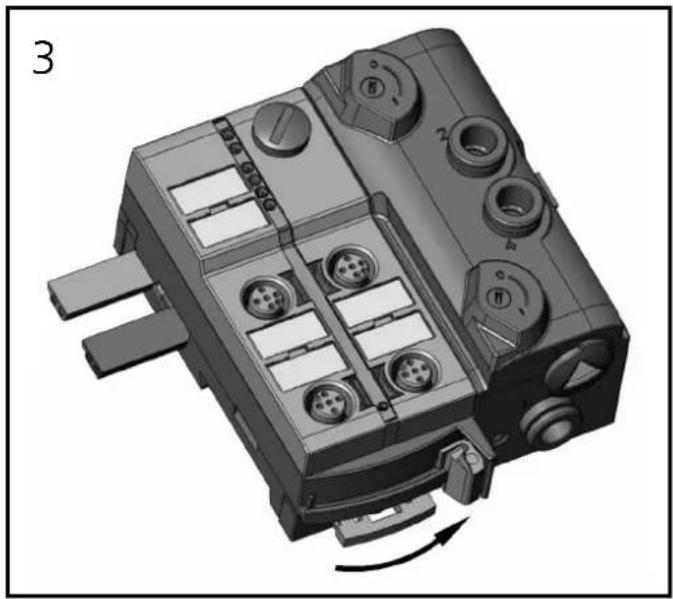

Verrouillez l'appareil.

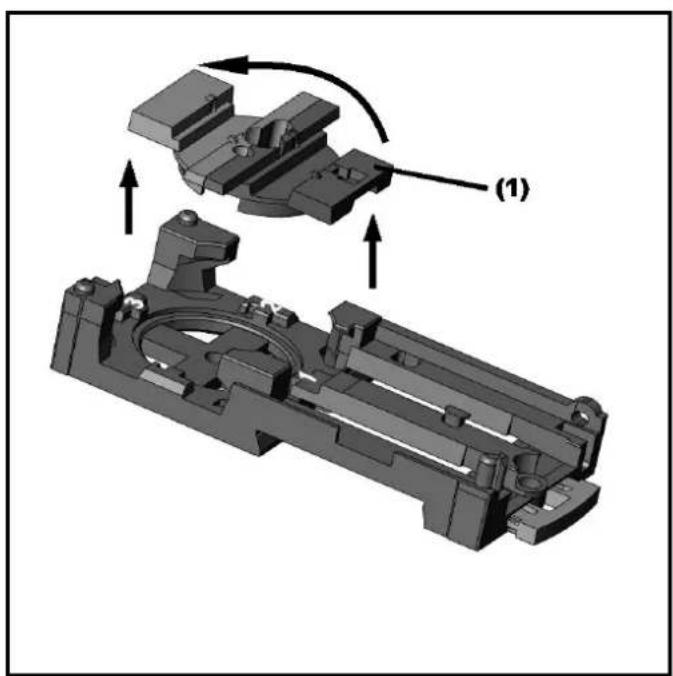

L'embase fournie permet l'orientation du cable plat dans trois directions.

Posez le guide du cable plat en fonction (1) de la direction souhaitation.

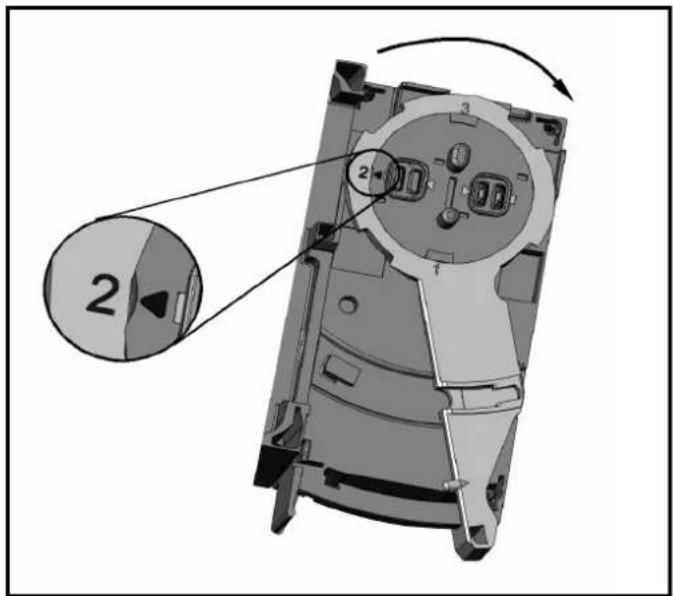

Réglages sur l'embase

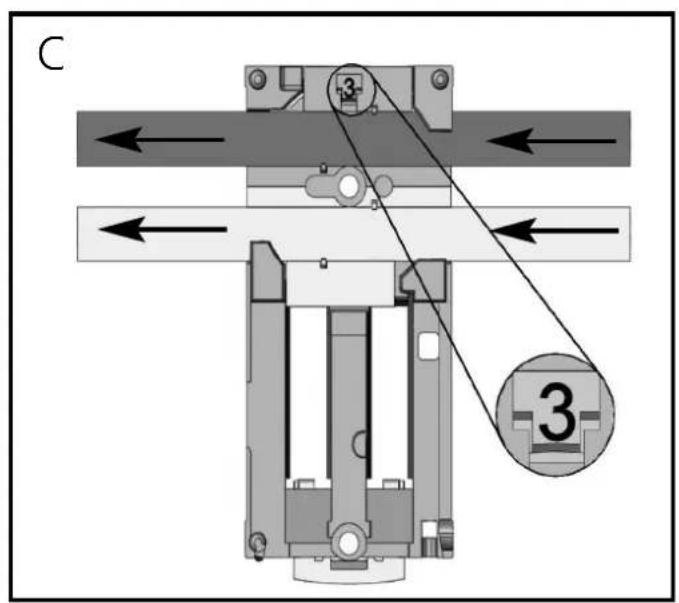

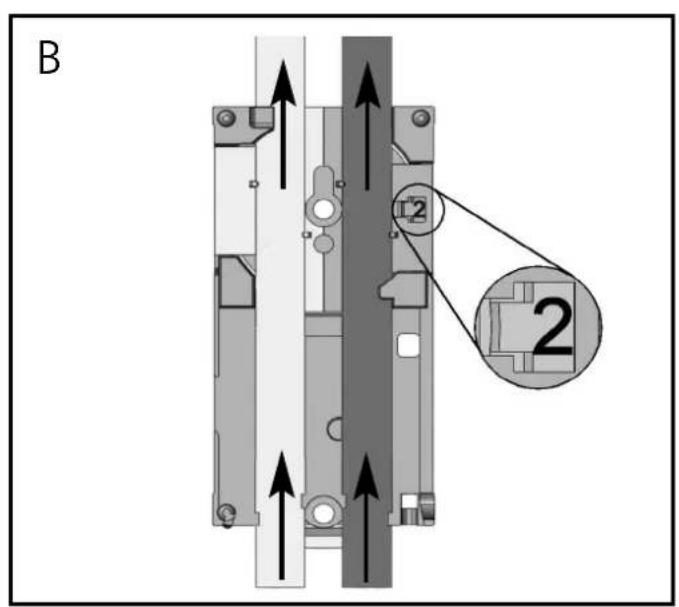

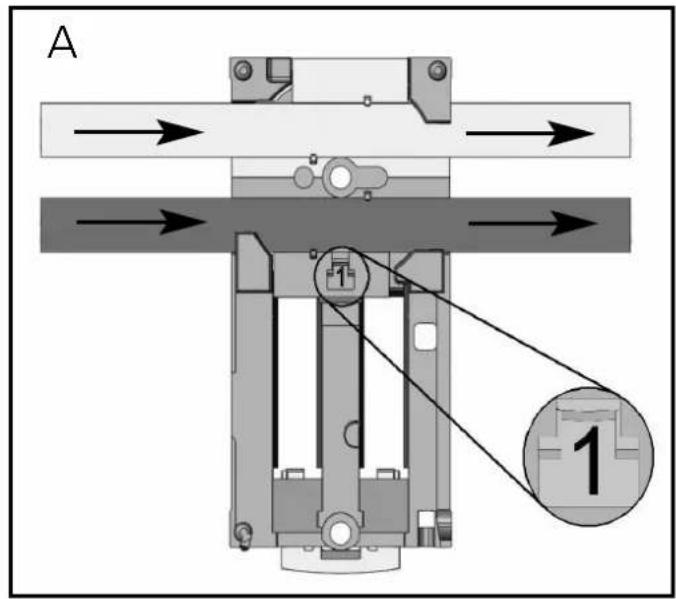

Selectionnez la position 1, 2 ou 3 selon l'orientation du cable plat () .

A = Appareil livre

Réglages sur la partie supérieure

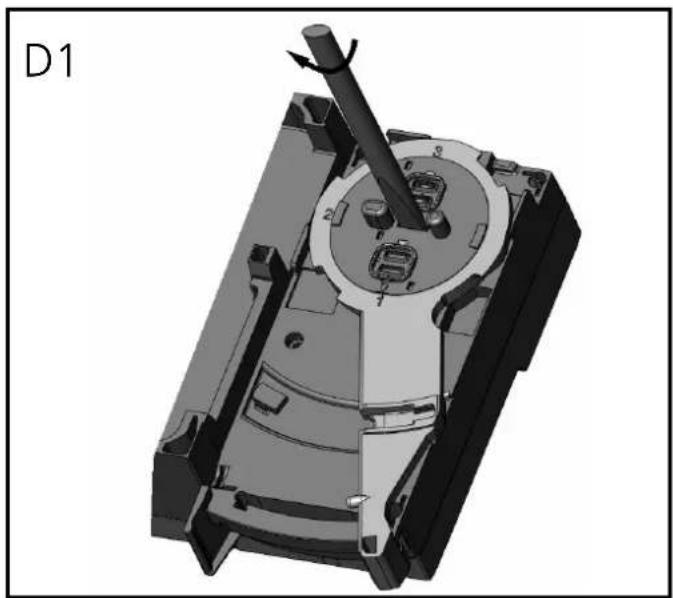

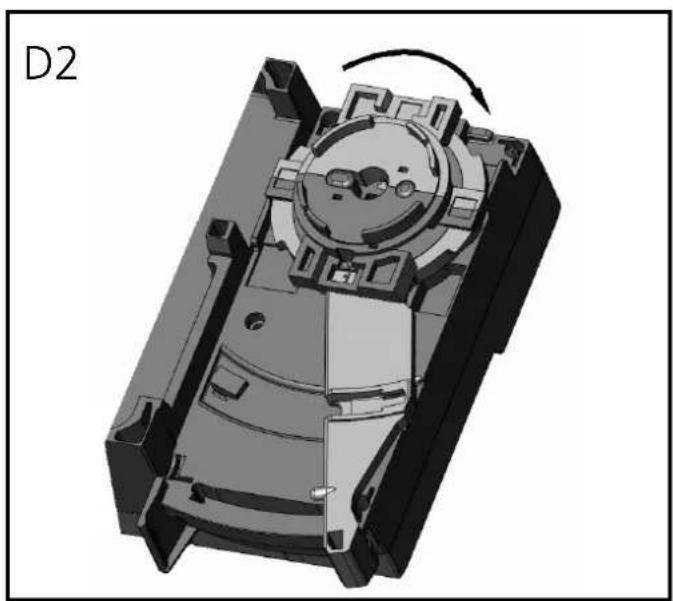

Réglez ensuite la position selec-tionnée sur la partie supérieure. Pour ce faire, tournez la flèchesur le nombre correspondant (figure D1 et D2).

Utilisez un outil, par ex. un tournevis (figure D1) ou le guide du cable plat jaune / noir (figure D2).

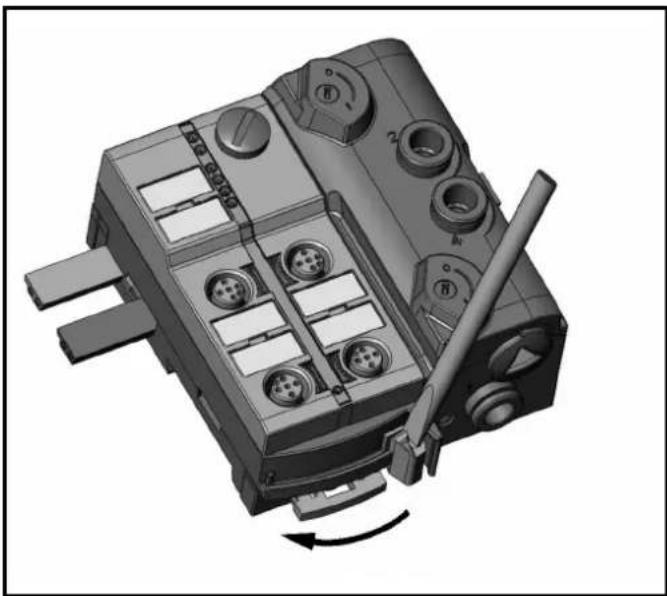

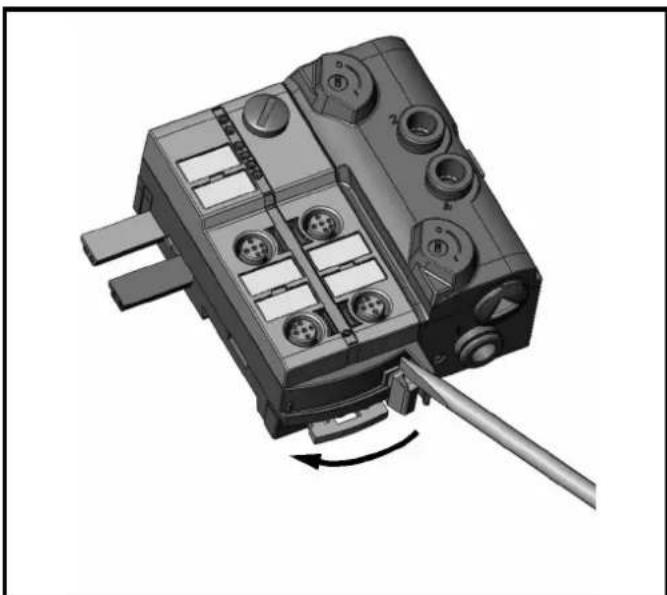

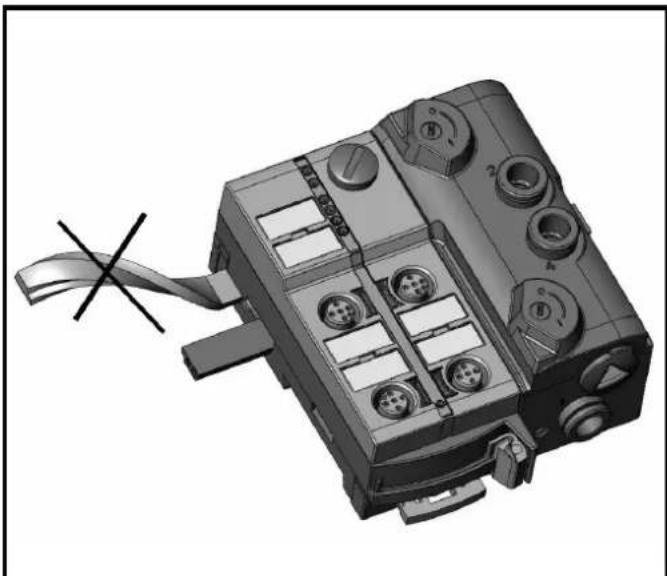

Gerät öffnen / Open the unit / Ouvrir l'appareil

Ouvrez l'appareil à l'aide d'un outil comme indiqué (par ex. tournevis).

Poser le cable plat AS-i soigneusement, avec une longueur droite minimum d'environ 15 cm.
