Notice d'utilisation Système de caméra robuste avec sortie vidéo analogique O2M20x O2M21x 80292660 / 00 03 / 20202 Contenu 1 Remarques préliminaires 3 11 Symboles utilisés 3 12 Copyright et marques 3 2 Consignes de sécurité 4 3 Fonctionnement et caractéristiques 5 31 Caractéristiques 6 4 Fourniture 6 5 Accessoires 6 6 Montage 7 61 Dimensions de montage 7 62 Montage et ajustage de l'appareil 7 63 Lieu de montage 9 7 Raccordement électrique 12 71 Branchement de l'appareil 12 72 Fonctionnement de l'appareil pour les différentes tensions 13 73 Raccordement à une unité de dialogue 14 74 Raccordement à un moniteur 16 741 Raccordement d'une caméra à un moniteur 16 742 Raccordement de deux caméras à un moniteur 16 743 Raccordement de trois caméras à un moniteur 17 744 Raccordement de trois caméras à un moniteur 17 75 Perturbations par influences extérieures 18 8 Maintenance, réparation et élimination 18 9 Homologations/normes 183

1 Remarques préliminaires Données techniques, homologations, accessoires et informations sup- plémentaires sur wwwifmcom

1.1 Symboles utilisés

► Action à faire > Réaction, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire

1.2 Copyright et marques

© Tous droits réservés par ifm electronic gmbh Cette notice ne doit pas être reproduite ni exploitée, même par extraits, sans l'accord d'ifm electronic gmbh Tous les noms de produit, images, sociétés ou d'autres marques sont la propriété des titulaires :

• CODESYS™ est la propriété de 3S – Smart Software Solutions GmbH, Allemagne (→ www.codesys.com)4 2 Consignes de sécurité

• L'appareil décrit est un composant destiné à être intégré dans un système - La sécurité du système est sous la responsabilité de l'installateur - L'installateur du système est tenu d’effectuer une évaluation des ris- ques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les nor

mes et de la fournir à l'opérateur et à l'utilisateur du système Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Le non-respect des consignes ou des données techniques peut provo

• Le fabricant n'assume aucune responsabilité ni garantie pour les con

séquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation5

• Assurer une protection efficace des appareils et des câbles contre l'endommagement 3 Fonctionnement et caractéristiques La caméra (par la suite appelée "appareil") sert à la surveillance des zones difficiles à observer sur des engins mobiles et des véhicules utilitaires Le raccordement et la visualisation des images s’effectuent via des unités de dialogue avec capacité graphique ou des moniteurs avec entrée analogique L'appareil fonctionne avec un signal vidéo PAL 25 fps 720H x 576V (actif 720 x 480) et fournit en permanence des images aux unités de dialogue (par ex. CR1083) ou moniteurs (par ex. E2M231) raccordés. Les applications sont par exemple :

• Surveillance de zone arrière et angles morts des véhicules municipaux

• Surveillance de machine dans les engins de chantier

• Caméra de recul sur des véhicules6

3.1 Caractéristiques

Les appareils se distinguent par l'angle d'ouverture et la fonction miroir N° de com- mande Angle d'ouverture Angle d'ouverture (fonction miroir intégrée) O2M200 80° - O2M201 - 80° M O2M202 118° - O2M203 - 118° M O2M210 170° - O2M211 - 170° M 4 Fourniture

• Kit de montage E2M210

• 2x vis M6 x 20 mm, 2x rondelles, 2x écrous M6

• Notice d'utilisation 5 Accessoires L'appareil est fourni avec le kit de montage E2M210 Accessoires disponibles : wwwifmcom7

Le kit de montage E2M210 possède un écart entre les trous de 25 mm Le montage s'effectue à l'aide de 2 vis M6 fournies Schémas d'encombrement et données techniques : wwwifmcom

6.2 Montage et ajustage de l'appareil

► Déterminer un lieu de montage approprié (→ 6.3 Lieu de montage). ► Percer les trous pour l'embase du kit de montage E2M210 > Ecart entre les trous : 25 mm ► Fixer l'embase du kit de montage à l'aide des vis M6, rondelles et écrous à autoblockage fournis > Couple de serrage max. : 11 Nm (± 1 Nm) ► Insérer le tapis antidérapant ② dans l'embase ► Insérer l'appareil dans l'embase du kit de montage Fixer la partie supérieure à l'aide des vis à six pans creux M3 fournies ► Orienter l'appareil vers la surface à surveiller ► Fixer le kit de montage avec un couple de serrage max de 0,81 Nm ► Percer un trou de d = 19 mm pour le câble d'alimentation8 M6 x 20∅6,5

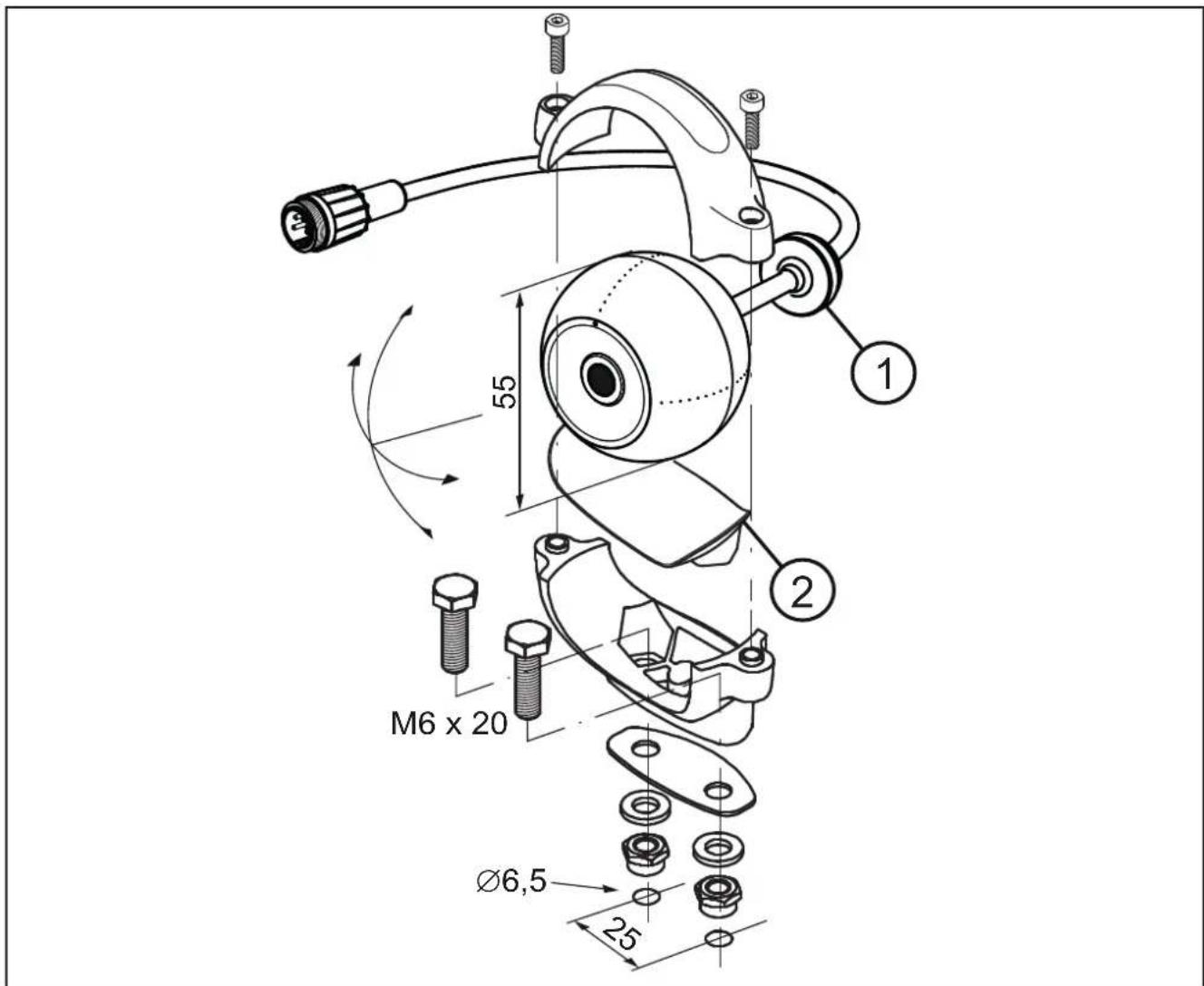

1 Fig : Montage et ajustage de l'appareil ► Poser le câble d'alimentation et assurer l'étanchéité du trou à l'aide du joint en caoutchouc

Prendre en compte le rayon de courbure min de 50 mm du câble d'alimentation9

► Monter l'appareil devant ou au-dessus de la zone à surveiller > La taille de cette zone dépend de la portée de travail Les valeurs indiquées dans les figures sont des valeurs théo- riques et peuvent être différentes dans l'application Taille du champ de vue (portée de travail 2 m) O2M200 / O2M201

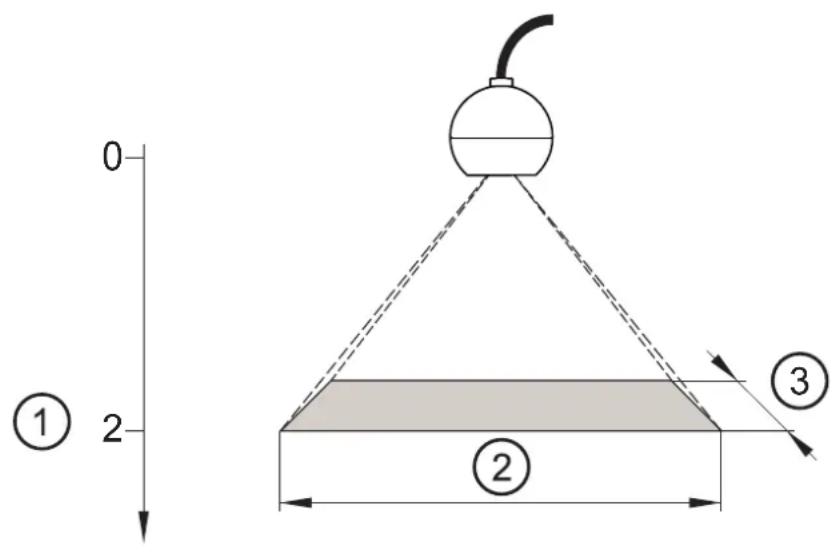

2 Fig. : Portée de travail et taille du champ de vue (angle d'ouverture 80°) ① Portée de travail [m] ② Largeur du champ de vue [m] ③ Hauteur du champ de vue [m] 1 1,7 1,1 2 3,4 2,3 5 8,4 5,710 Taille du champ de vue (portée de travail 2 m) O2M202 / O2M203

3 Fig. : Portée de travail et taille du champ de vue (angle d'ouverture 118°) ① Portée de travail [m] ② Largeur du champ de vue [m] ③ Hauteur du champ de vue [m] 1 3,3 2 2 6,7 3,9 5 16,6 9,811

Taille du champ de vue (portée de travail 2 m) O2M210 / O2M211

4 Fig. : Portée de travail et taille du champ de vue (angle d'ouverture 170°) ① Portée de travail [m] ② Largeur du champ de vue [m] ③ Hauteur du champ de vue [m] 1 22,9 3,3 2 45,7 6,5 5 114,3 16,3 ► Ne pas monter l'appareil dans des zones fortement salissantes > La projection d'eau, l'abrasion de pneus etc peuvent affecter la cap

ture d'images ► Eviter un montage dans des niches ► Prendre en compte l'angle d'ouverture de l'objectif ► Eviter le contre-jour direct ► Ne pas positionner des éléments d'éclairage face à l'objectif de la caméra ► Installer l'appareil avec le câble d'alimentation venant du bas ► Fixer tous les câbles afin de résister à la traction ► Prendre en compte le rayon de courbure min de 50 mm du câble12 7 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié Alimentation en tension selon EN 50178, TBTS, TBTP ► Utiliser un câble blindé ► Utiliser des boîtiers de connecteur blindés ► Ne pas poser le câble en parallèle aux câbles conducteurs ► Eloigner le plus possible les câbles d’alimentation et ceux des sign

7.1 Branchement de l'appareil

Signal et tension d'alimentation Connecteur mâle M16, 4 pôles

1 Fil interne coax (signal vidéo) 2 Blindage coax (GND vidéo) 3 832 V DC 4 0 V13

7.2 Fonctionnement de l'appareil pour les différentes

tensions Tension Signal vidéo Chauffage de lentille < 6 V DC - - > 6 V DC Oui - > 7 V DC Oui Puissance du chauffage 20 % > 8 V DC Oui Puissance du chauffage 40 % 1233 V DC Oui Puissance du chauffage 100 % > 33 V DC La protection contre les surcharges arrête l'appareil et l'élément de chauffage Si le niveau est inférieur à 32 V DC, la protection contre les surcharges est désactivée14

7.3 Raccordement à une unité de dialogue

► Utiliser des câbles adaptateur et, si besoin est, des câbles de raccor- dement L'intégration de l'appareil dans une application CODESYS est décrite dans une notice séparée Vous trouverez cette notice dans la zone de téléchargement de l'O2M2xx : wwwifmcom Camera

Display 5 Fig : O2M2xx raccordé à une unité de dialogue CR1083 ① Câble de raccordement M16 ② Câble adaptateur connecteur mâle M12 ↔ connecteur femelle M16 ③ 832 V *

Couleurs des fils conducteurs du câble adaptateur ifm : 3 = RD (rouge) ; 4 = BK (noir) ; GND = GY (gris)15

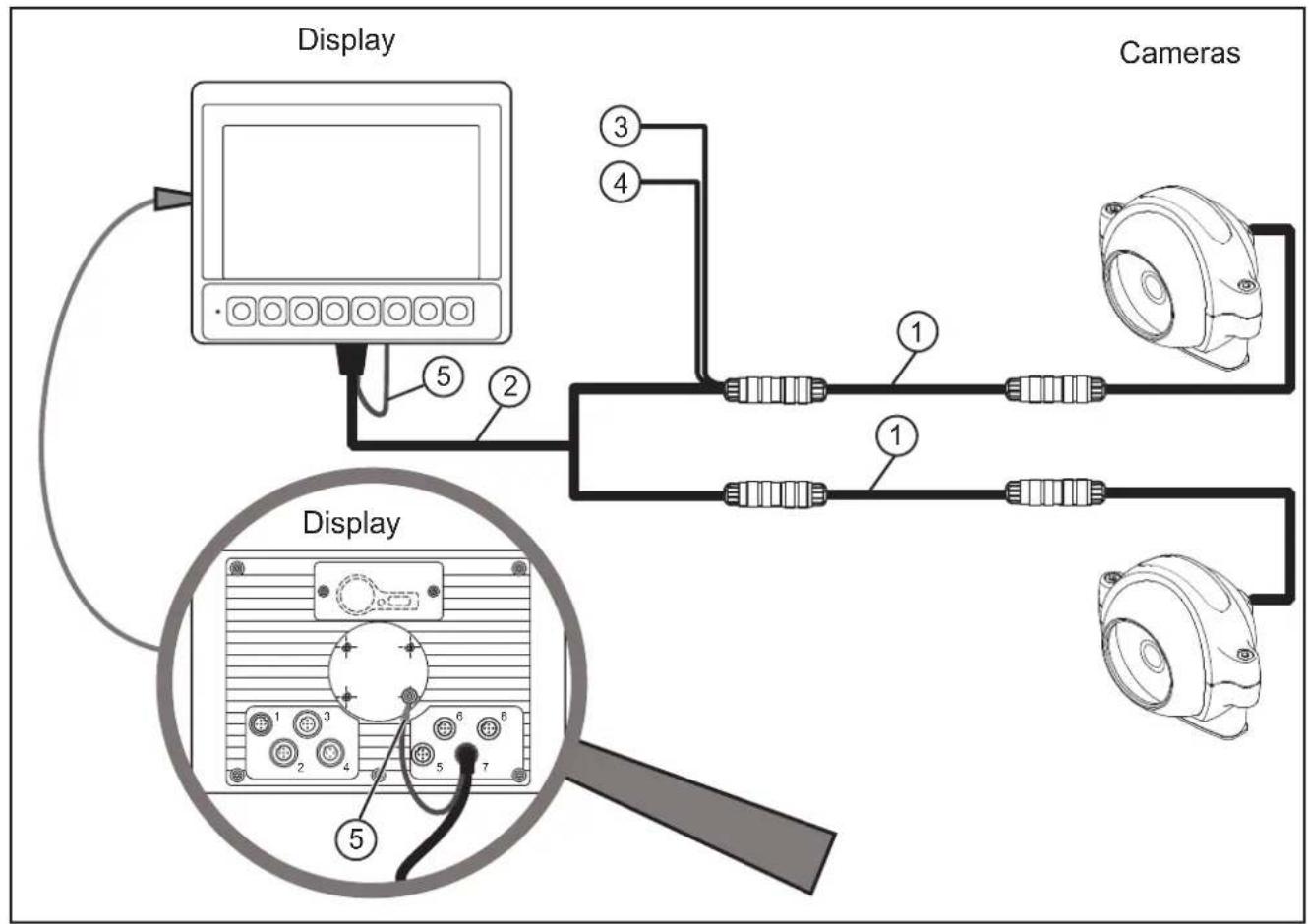

6 Fig : 2x O2M2xx raccordés à une unité de dialogue CR1083 ① Câble de raccordement M16 ② Câble adaptateur connecteur mâle M12 ↔ connecteur femelle M16 ③ 832 V *

Couleurs des fils conducteurs du câble adaptateur ifm : 3 = RD (rouge) ; 4 = BK (noir) ; GND = GY (gris)7.4 Raccordement à un moniteur

7.4.1 Raccordement d'une caméra à un moniteur

Raccordement d'une caméra analogique O2M200 à un moniteur E2M231 ① Moniteur E3M231 ② Câble de raccordement 5 m E2M203 ③ Caméra analogique O2M200

7.4.2 Raccordement de deux caméras à un moniteur

Raccordement de deux caméras analogiques O2M200 à un moniteur E2M231 ① Moniteur E3M231 ② Mélangeur vidéo E2M235, 3 ports ③ Câble de raccordement 5 m E2M203 ④ Caméra analogique O2M20017

7.4.3 Raccordement de trois caméras à un moniteur

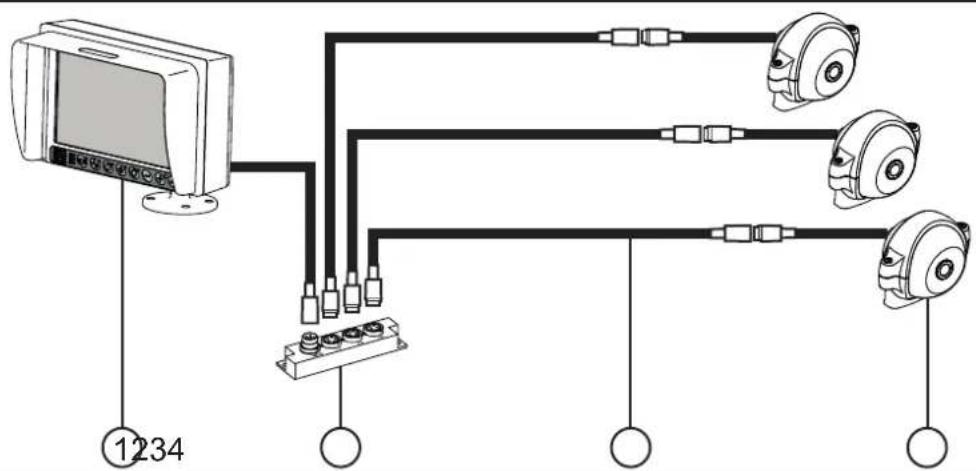

Raccordement de trois caméras analogiques O2M200 à un moniteur E2M231 ① Moniteur E3M231 ② Mélangeur vidéo E2M235, 3 ports ③ Câble de raccordement 5 m E2M203 ④ Caméra analogique O2M200

7.4.4 Raccordement de trois caméras à un moniteur

Raccordement de quatre caméras analogiques O2M200 à un moniteur E2M232 ① Moniteur E3M232 ② Mélangeur vidéo E2M235, 3 ports ③ Câble de raccordement 5 m E2M203 ④ Caméra analogique O2M20018

7.5 Perturbations par influences extérieures

Des perturbations de la transmission d'images peuvent être causées par :

• des antiparasitages défectueux ou déficients sur des ma

chines (variateurs ou génératrices),

• des fluctuations de tension causées par l'activation ou la désactivation des charges électriques importantes 8 Maintenance, réparation et élimination Dégager le panneau transparent situé devant la lentille de tout encrassement Des salissures peuvent fortement affecter la qualité de l’image ! ► Pour le nettoyage de la vitre en façade avant, ne pas utiliser de solvants ou de produits qui pourraient abîmer le verre ► Ne pas ouvrir le boîtier de l'appareil L'appareil ne contient aucun com

posant réparable par l'utilisateur L'appareil ne doit être réparé que par le fabricant ► Respecter la réglementation nationale en vigueur pour la destruction écologique de l’appareil 9 Homologations/normes La déclaration de conformité UE est disponible sur wwwifmcom
