O2M201 - Caméra de surveillance IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	IFM
Modèle	O2M201
Angle d'ouverture	80° avec fonction miroir intégrée (M)
Signal vidéo	PAL, 25 images/s, résolution 720x576 (actif 720x480)
Alimentation électrique	8...32 V DC
Connecteur	M16 à 4 pôles (signal vidéo, blindage, +V, 0V)
Chauffage de lentille	Oui, progressif (20% à 7V, 40% à 8V, 100% de 12 à 32V)
Kit de montage fourni	E2M210 (2 vis M6x20, 2 rondelles, 2 écrous autobloquants)
Dimensions de montage	Écart entre trous de fixation : 25 mm
Rayon de courbure du câble	Minimum 50 mm
Montage	Personnel qualifié requis
Nettoyage	Panneau transparent : chiffon doux, pas de solvants
Réparabilité	Non réparable par l'utilisateur, contacter le fabricant
Homologations	Déclaration de conformité UE disponible sur ifm.com
Applications typiques	Surveillance angles morts, caméra de recul, engins mobiles
Accessoires en option	Voir www.ifm.com

FOIRE AUX QUESTIONS - O2M201 IFM

Comment brancher la caméra O2M201 ?

Branchez le connecteur M16 à 4 pôles en respectant les broches : broche 1 : signal vidéo (fil intérieur coaxial), broche 2 : blindage coaxial (GND vidéo), broche 3 : +8...32 V DC, broche 4 : 0 V. Utilisez un câble blindé et éloignez-le des câbles de puissance. Consultez le schéma de raccordement dans la notice.

Quelle tension d'alimentation utiliser ?

La caméra fonctionne sous une tension de 8...32 V DC. En dessous de 6 V, le signal vidéo n'est pas actif. Le chauffage de lentille s'active progressivement à partir de 7 V. Pour une performance optimale, utilisez 12 à 32 V DC.

Comment nettoyer le panneau de la caméra ?

Utilisez un chiffon doux et sec pour dégager le panneau transparent devant la lentille. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le verre. Un nettoyage régulier est nécessaire pour maintenir la qualité d'image.

Comment monter la caméra ?

Fixez l'embase du kit de montage E2M210 à l'aide des vis M6 fournies (couple 11 Nm). Insérez le tapis antidérapant, puis placez la caméra et vissez la partie supérieure avec les vis M3 (couple 0,8-1 Nm). Orientez la caméra vers la zone souhaitée. Veillez à ne pas monter dans des zones salissantes et évitez le contre-jour.

Que faire si l'image est perturbée ?

Vérifiez les connexions et l'absence de parasites électriques. Les perturbations peuvent provenir d'antiparasitages défectueux sur les machines ou de fluctuations de tension. Assurez-vous que les câbles sont blindés et éloignés des sources de bruit. Si le problème persiste, contactez le fabricant.

La caméra possède-t-elle un chauffage de lentille ?

Oui, la caméra est équipée d'un chauffage de lentille progressif. À partir de 7 V, le chauffage est activé à 20 % ; à 8 V, 40 % ; et de 12 à 32 V, il fonctionne à 100 %. Ceci évite la buée sur la lentille.

Puis-je connecter plusieurs caméras à un seul moniteur ?

Oui, vous pouvez connecter jusqu'à trois caméras (ou quatre selon le moniteur) en utilisant un mélangeur vidéo comme l'E2M235. Consultez les schémas de raccordement dans la notice pour les configurations typiques.

Où trouver la déclaration de conformité ?

La déclaration de conformité UE est disponible en téléchargement sur le site www.ifm.com dans la zone de téléchargement du produit O2M2xx.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Si le dysfonctionnement persiste, contactez le fabricant. L'appareil ne contient aucune pièce réparable par l'utilisateur ; n'ouvrez pas le boîtier.

Quels accessoires sont disponibles pour cette caméra ?

Le kit de montage E2M210 est fourni. D'autres accessoires (câbles, mélangeurs, supports) sont disponibles sur le site www.ifm.com. Consultez la page produit pour la liste complète.

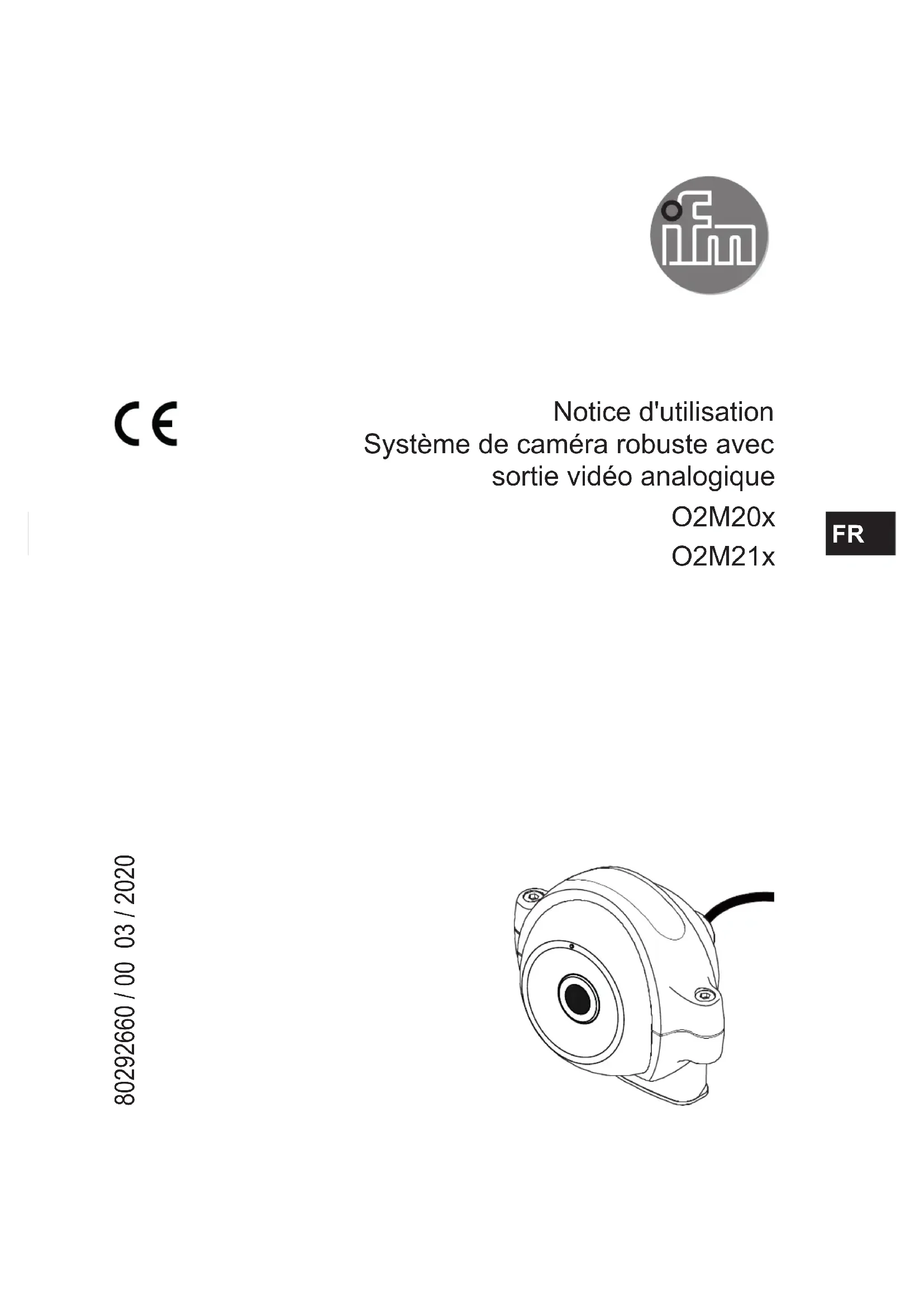

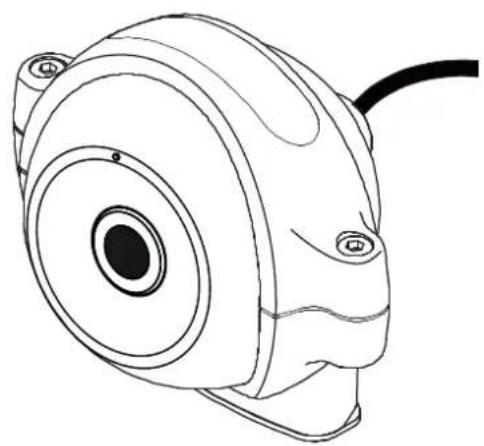

MODE D'EMPLOI O2M201 IFM

Notice d'utilisation

Système de caméra robuste avec sortie vidéo analogique

O2M20x

O2M21x

FR

80292660 / 00 03 / 2020

1 Remarques préliminaires....3

1.1 Symboles utilisés....3
1.2 Copyright et marques .... 3

2 Consignes de sécurité .... 4
3 Fonctionnement et caractéristiques....5
3.1 Caractéristiques ....6
4 Fourniture 6
5 Accessoires 6
6 Montage....7

6.1 Dimensions de montage....7
6.2 Montage et ajustage de l'appareil....7
6.3 Lieu de montage 9

7 Raccordement électrique....12

7.1 Branchement de l'appareil....12
7.2 Fonctionnement de l'appareil pour les différentes tensions .....13
7.3 Raccordement à une unité de dialogue....14
7.4 Raccordement à un moniteur 16

7.4.1 Raccordement d'une caméra à un moniteur.... 16
7.4.2 Raccordement de deux caméras à un moniteur....16
7.4.3 Raccordement de trois caméras à un moniteur....17
7.4.4 Raccordement de trois caméras à un moniteur....17

7.5 Perturbations par influences extérieures 18

8 Maintenance, réparation et élimination....18
9 Homologations/normes....18

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Symboles utilisés

▶ Action à faire

Réaction, résultat
[...] Désignation d'une touche, d'un bouton ou d'un affichage
→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

1.2 Copyright et marques

© Tous droits réservés par ifm electronic gmbh. Cette notice ne doit pas être reproduite ni exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produit, images, sociétés ou d'autres marques sont la propriété des titulaires :

- CODESYS™ est la propriété de 3S – Smart Software Solutions GmbH, Allemagne (→ www.codesys.com)

2 Consignes de sécurité

- L'appareil décrit est un composant destiné à être intégré dans un système.

- La sécurité du système est sous la responsabilité de l'installateur.

- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

- Le non-respect des consignes ou des données techniques peut provo -quer des dommages matériels et/ou corporels.

- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

- Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

La caméra (par la suite appelée "appareil") sert à la surveillance des zones difficiles à observer sur des engins mobiles et des véhicules utilitaires. Le raccordement et la visualisation des images s'effectuent via des unités de dialogue avec capacité graphique ou des moniteurs avec entrée analogique.

L'appareil fonctionne avec un signal vidéo PAL 25 fps 720H x 576V (actif 720 x 480) et fournit en permanence des images aux unités de dialogue (par ex. CR1083) ou moniteurs (par ex. E2M231) raccordés.

Les applications sont par exemple :

• Surveillance de zone arrière et angles morts des véhicules municipaux
• Surveillance de machine dans les engins de chantier
• Caméra de recul sur des véhicules

3.1 Caractéristiques

Les appareils se distinguent par l'angle d'ouverture et la fonction miroir.

N° de commande	Angle d'ouverture	Angle d'ouverture (fonction miroir intégrée)
O2M200 80° -
O2M201 - 80° M
O2M202 118° -
O2M203 - 118° M
O2M210 170° -
O2M211 - 170° M

4 Fourniture

• O2M2xx
• Kit de montage E2M210
• 2x vis M6 x 20 mm, 2x rondelles, 2x écrous M6
• Notice d'utilisation

5 Accessoires

L'appareil est fourni avec le kit de montage E2M210.

Accessoires disponibles : www.ifm.com

6 Montage

6.1 Dimensions de montage

Le kit de montage E2M210 possède un écart entre les trous de 25 mm. Le montage s'effectue à l'aide de 2 vis M6 fournies.

Schémas d'encombrement et données techniques : www.ifm.com

6.2 Montage et ajustage de l'appareil

▶ Déterminer un lieu de montage approprié ( 6.3 Lieu de montage).
▶ Percer les trous pour l'embase du kit de montage E2M210.

Ecart entre les trous : 25 mm

▶ Fixer l'embase du kit de montage à l'aide des vis M6, rondelles et écrous à autoblockage fournis.

Couple de serrage max. : 11 Nm (± 1 Nm)

▶ Insérer le tapis antidérapant dans l'embase.

▶ Insérer l'appareil dans l'embase du kit de montage. Fixer la partie supérieure à l'aide des vis à six pans creux M3 fournies.

▶ Orienter l'appareil vers la surface à surveiller.

▶ Fixer le kit de montage avec un couple de serrage max. de 0,8..1 Nm.

▶ Percer un trou de d = 19 mm pour le câble d'alimentation.

55 M6 x 20 Ø6,5 25 1 2

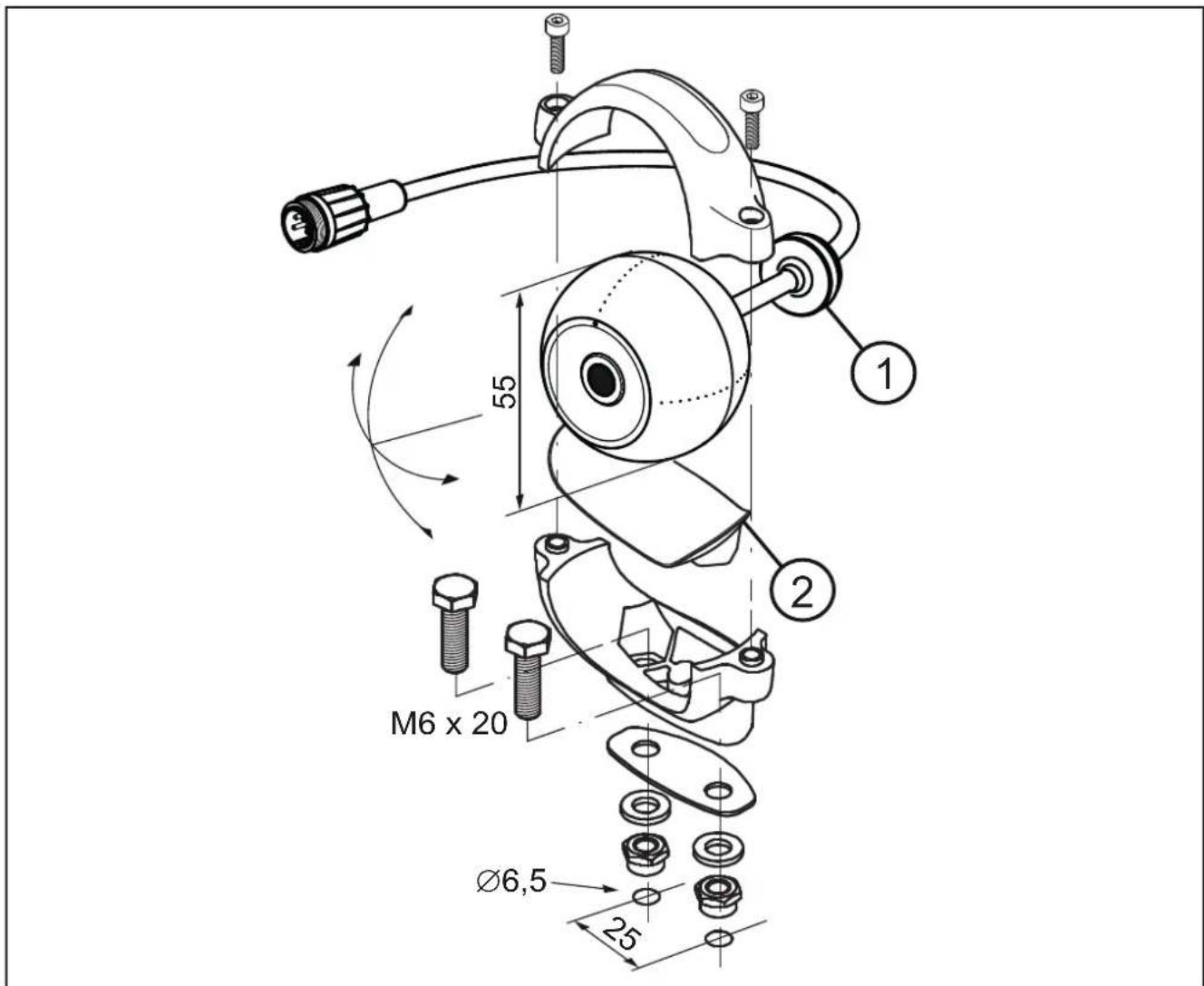

1. Fig.: Montage et ajustage de l'appareil

▶ Poser le câble d'alimentation et assurer l'étanchéité du trou à l'aide du joint en caoutchouc ①.

Prendre en compte le rayon de courbure min. de 50 mm du câble d'alimentation.

6.3 Lieu de montage

Monter l'appareil devant ou au-dessus de la zone à surveiller.

La taille de cette zone dépend de la portée de travail.

Les valeurs indiquées dans les figures sont des valeurs théoriques et peuvent être différentes dans l'application.

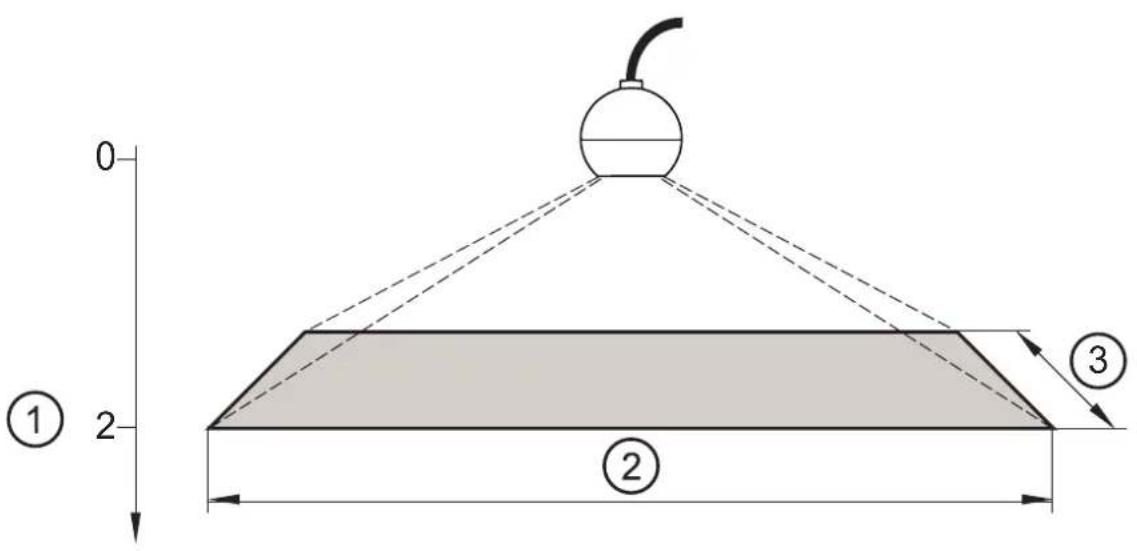

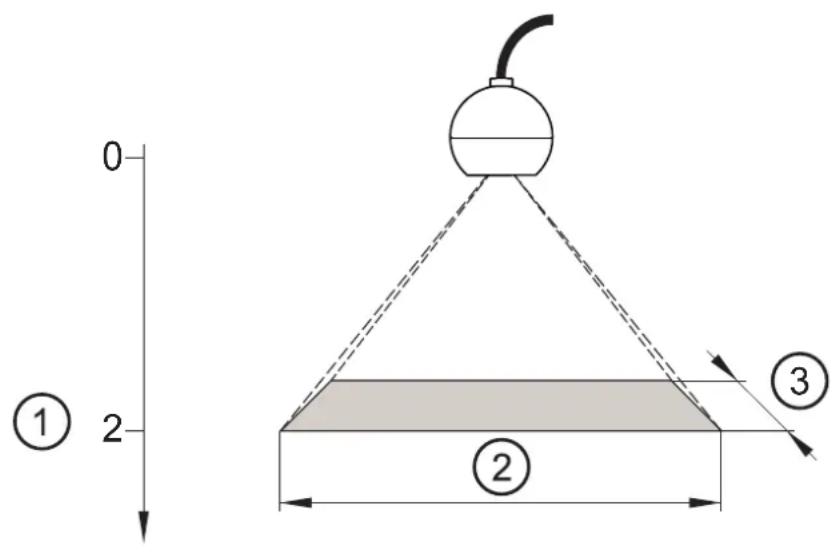

Taille du champ de vue (portée de travail 2 m) O2M200 / O2M201

1. Fig. : Portée de travail et taille du champ de vue (angle d'ouverture 80°)

1 Portée de travail [m]	2 Largeur du champ de vue [m]	3 Hauteur du champ de vue [m]
1 1,7 1,1
2 3,4 2,3
5 8,4 5,7

Taille du champ de vue (portée de travail 2 m) O2M202 / O2M203

1. Fig.: Portée de travail et taille du champ de vue (angle d'ouverture 118°)

1 Portée de travail[m]	2 Largeur du champ de vue[m]	3 Hauteur du champ de vue[m]
1 3,3 2
2 6,7 3,9
5 16,6 9,8

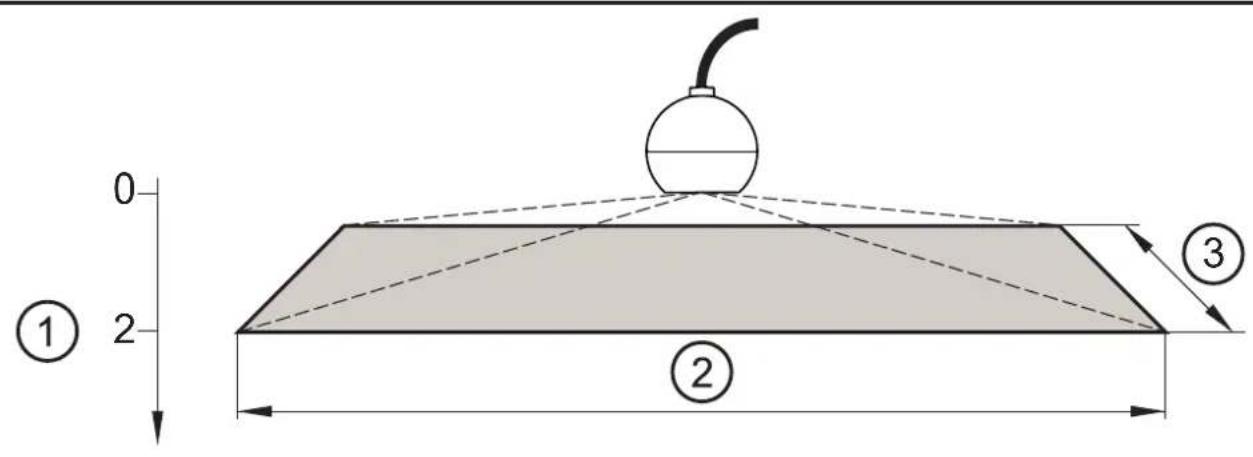

Taille du champ de vue (portée de travail 2 m) O2M210 / O2M211

1. Fig. : Portée de travail et taille du champ de vue (angle d'ouverture 170°)

1 Portée de travail [m]	2 Largeur du champ de vue [m]	3 Hauteur du champ de vue [m]
1 22,9 3,3
2 45,7 6,5
5 114,3 16,3

▶ Ne pas monter l'appareil dans des zones fortement salissantes.

La projection d'eau, l'abrasion de pneus etc. peuvent affecter la cap-ture d'images.
▶ Eviter un montage dans des niches.
▶ Prendre en compte l'angle d'ouverture de l'objectif.
▶ Eviter le contre-jour direct.

▶ Ne pas positionner des éléments d'éclairage face à l'objectif de la caméra.
▶ Installer l'appareil avec le câble d'alimentation venant du bas.

▶ Fixer tous les câbles afin de résister à la traction.
▶ Prendre en compte le rayon de courbure min. de 50 mm du câble.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié. Alimentation en tension selon EN 50178, TBTS, TBTP.

▶ Utiliser un câble blindé.
▶ Utiliser des boîtiers de connecteur blindés.
▶ Ne pas poser le câble en parallèle aux câbles conducteurs.

▶ Eloigner le plus possible les câbles d'alimentation et ceux des signaux.

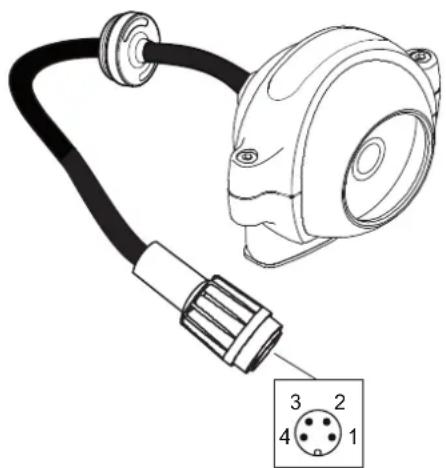

7.1 Branchement de l'appareil

	Signal et tension d'alimentation
	Connecteur mâle M16, 4 pôles
		1 Fil interne coax (signal vidéo)
		2 Blindage coax (GND vidéo)
		3 8...32 V DC
		4 0 V

7.2 Fonctionnement de l'appareil pour les différentes tensions

Tension Signal vidéo Chauffage de lentille
< 6 V DC --
> 6 V DC Oui -
> 7 V DC Oui Puissance du chauffage 20 %
> 8 V DC Oui Puissance du chauffage 40 %
12..33 V DC Oui Puissance du chauffage 100 %
> 33 V DC	La protection contre les surcharges arrête l'appareil et l'élément de chauffage. Si le niveau est inférieur à 32 V DC, la protection contre les surcharges est désactivée.

FR

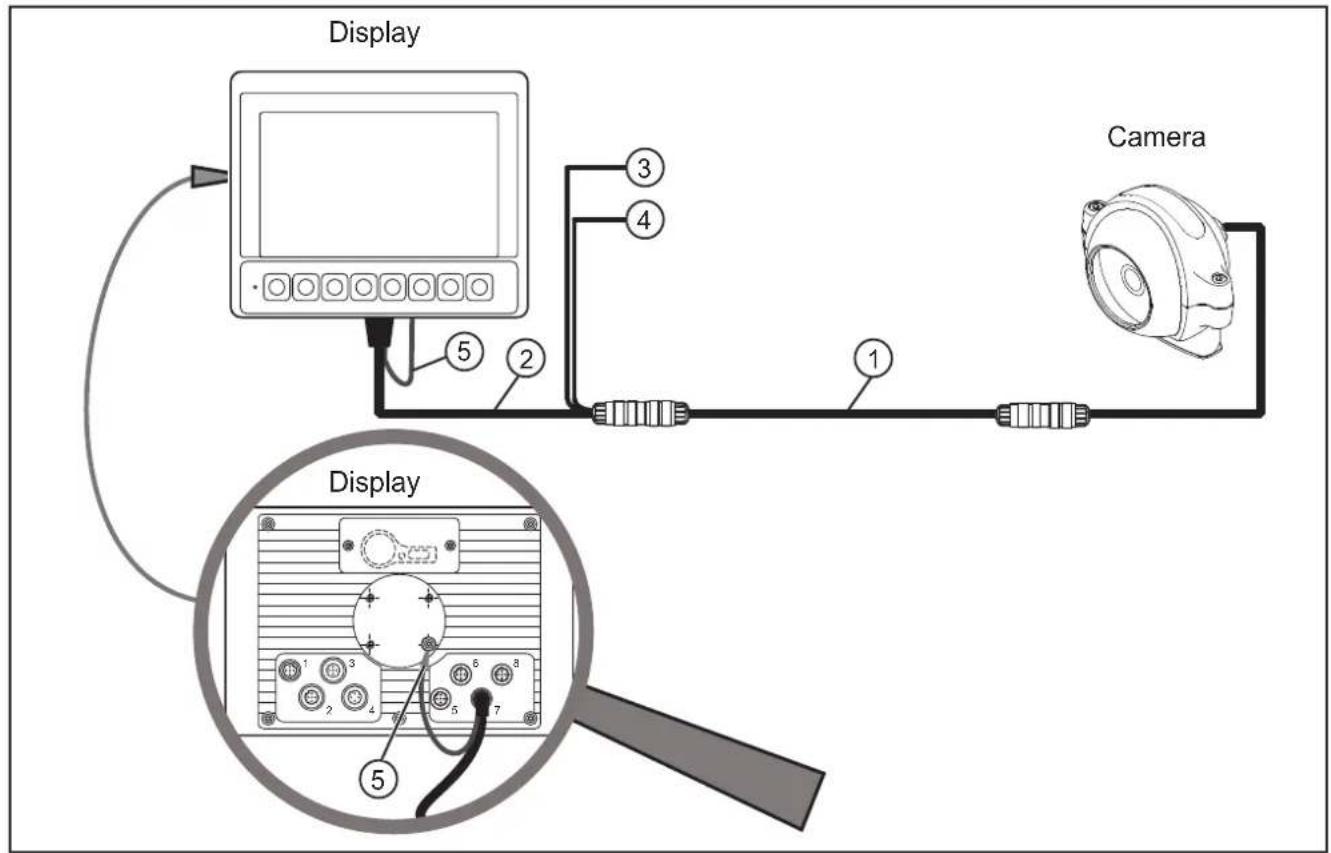

7.3 Raccordement à une unité de dialogue

▶ Utiliser des câbles adaptateur et, si besoin est, des câbles de raccordement.

L'intégration de l'appareil dans une application CODESYS est décrite dans une notice séparée. Vous trouverez cette notice dans la zone de téléchargement de l'O2M2xx : www.ifm.com

Display Camera Display

1. Fig.: O2M2xx raccordé à une unité de dialogue CR1083

① Câble de raccordement M16
② Câble adaptateur connecteur mâle M12 ↔ connecteur femelle M16
③ 8...32 V *)
④ 0 V *)
⑤ GND (blindage) *)

*) Couleurs des fils conducteurs du câble adaptateur ifm : 3 = RD (rouge) ; 4 = BK (noir) ; GND = GY (gris)

Display Cameras ③ ④ ① ① ⑤ ⑤ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥ ⑥

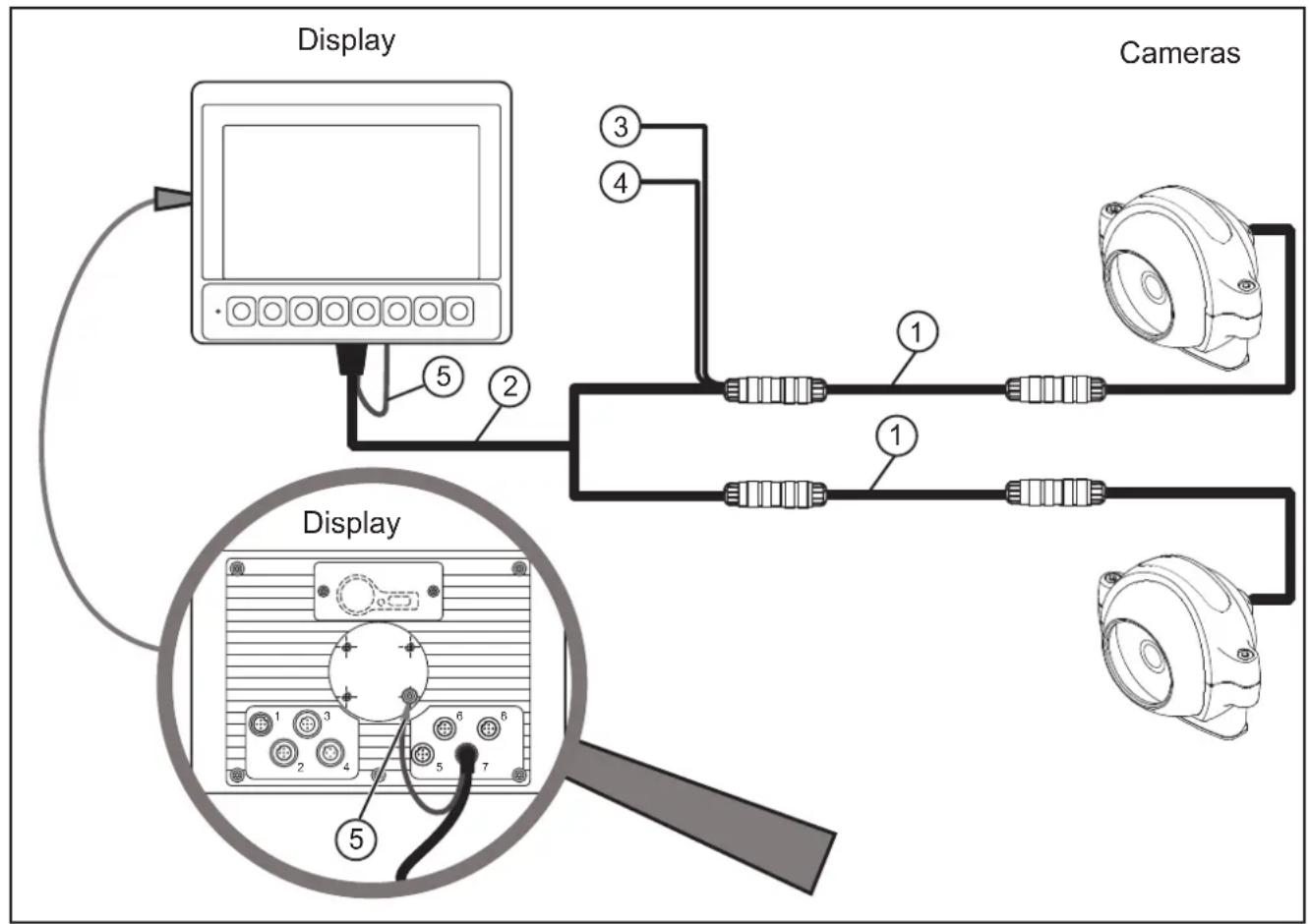

1. Fig. : 2x O2M2xx raccordés à une unité de dialogue CR1083

① Câble de raccordement M16
② Câble adaptateur connecteur mâle M12 ↔ connecteur femelle M16
③ 8...32 V *)
④ 0 V *)
⑤ GND (blindage) *)

*) Couleurs des fils conducteurs du câble adaptateur ifm : 3 = RD (rouge) ; 4 = BK (noir) ; GND = GY (gris)

7.4 Raccordement à un moniteur

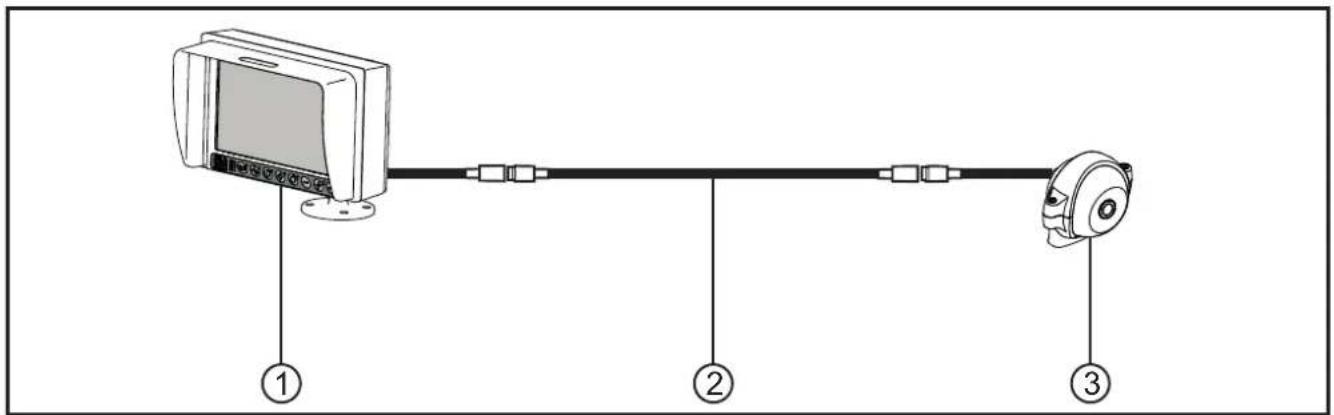

7.4.1 Raccordement d'une caméra à un moniteur

Raccordement d'une caméra analogique O2M200 à un moniteur E2M231

① Moniteur E3M231
② Câble de raccordement 5 m E2M203
③ Caméra analogique O2M200

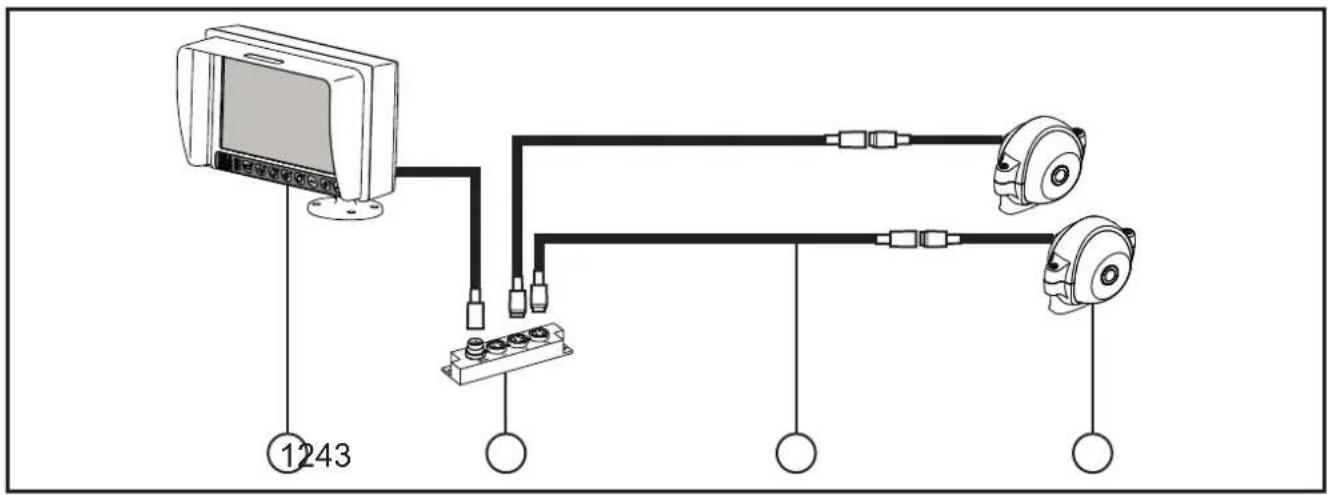

7.4.2 Raccordement de deux caméras à un moniteur

1243

Raccordement de deux caméras analogiques O2M200 à un moniteur E2M231

① Moniteur E3M231
② Mélangeur vidéo E2M235, 3 ports
③ Câble de raccordement 5 m E2M203
④ Caméra analogique O2M200

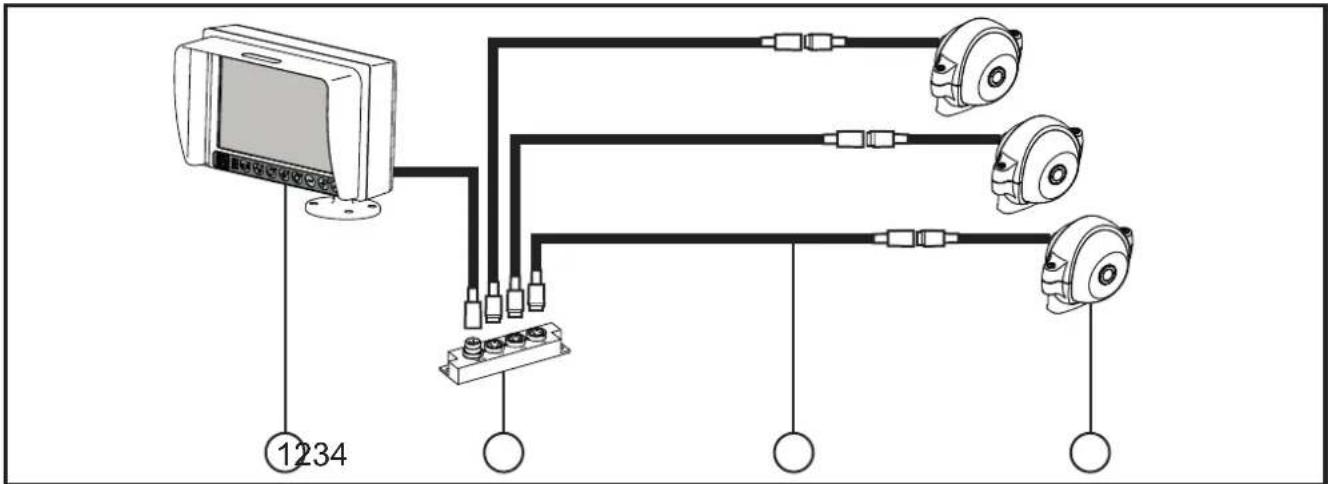

7.4.3 Raccordement de trois caméras à un moniteur

1234

Raccordement de trois caméras analogiques O2M200 à un moniteur E2M231

① Moniteur E3M231
② Mélangeur vidéo E2M235, 3 ports
③ Câble de raccordement 5 m E2M203
④ Caméra analogique O2M200

7.4.4 Raccordement de trois caméras à un moniteur

1243

Raccordement de quatre caméras analogiques O2M200 à un moniteur E2M232

① Moniteur E3M232
② Mélangeur vidéo E2M235, 3 ports
③ Câble de raccordement 5 m E2M203
④ Caméra analogique O2M200

7.5 Perturbations par influences extérieures

Des perturbations de la transmission d'images peuvent être causées par :

• des antiparasitages défectueux ou déficients sur des machines (variateurs ou génératrices),
• des fluctuations de tension causées par l'activation ou la désactivation des charges électriques importantes.

8 Maintenance, réparation et élimination

Dégager le panneau transparent situé devant la lentille de tout encrassement. Des salissures peuvent fortement affecter la qualité de l'image !

Pour le nettoyage de la vitre en façade avant, ne pas utiliser de solvants ou de produits qui pourraient abîmer le verre.
▶ Ne pas ouvrir le boîtier de l'appareil. L'appareil ne contient aucun composant réparable par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.

9 Homologations/normes

La déclaration de conformité UE est disponible sur www.ifm.com.
