FOIRE AUX QUESTIONS - O6P309 IFM

Qu'est-ce que l'IFM O6P309 ?

L'IFM O6P309 est un capteur de proximité qui détecte des objets sans contact. Il est utilisé dans diverses applications industrielles.

Comment installer l'IFM O6P309 ?

Pour installer l'IFM O6P309, assurez-vous de suivre le schéma de câblage fourni dans le manuel et de le fixer solidement à la surface souhaitée.

Quels sont les paramètres électriques de l'IFM O6P309 ?

L'IFM O6P309 fonctionne généralement avec une tension d'alimentation de 10 à 30 VDC. Vérifiez la documentation pour des spécifications détaillées.

Que faire si l'IFM O6P309 ne détecte pas d'objets ?

Vérifiez la distance de détection, assurez-vous qu'il n'y a pas d'obstacles et que le capteur est correctement alimenté. Consultez le manuel pour d'autres solutions.

Comment régler la sensibilité de l'IFM O6P309 ?

La sensibilité peut être ajustée via un potentiomètre sur le capteur. Consultez le manuel pour des instructions précises sur le réglage.

L'IFM O6P309 est-il résistant à l'eau ?

Oui, l'IFM O6P309 est conçu pour être résistant aux projections d'eau. Assurez-vous de respecter les spécifications IP indiquées dans le manuel.

Où puis-je trouver le manuel d'utilisation de l'IFM O6P309 ?

Le manuel d'utilisation peut être téléchargé sur le site web du fabricant IFM ou demandé directement auprès de leur service client.

Quelle est la garantie de l'IFM O6P309 ?

L'IFM O6P309 est généralement couvert par une garantie de 2 ans. Veuillez consulter la documentation pour les conditions spécifiques.

MODE D'EMPLOI O6P309 IFM

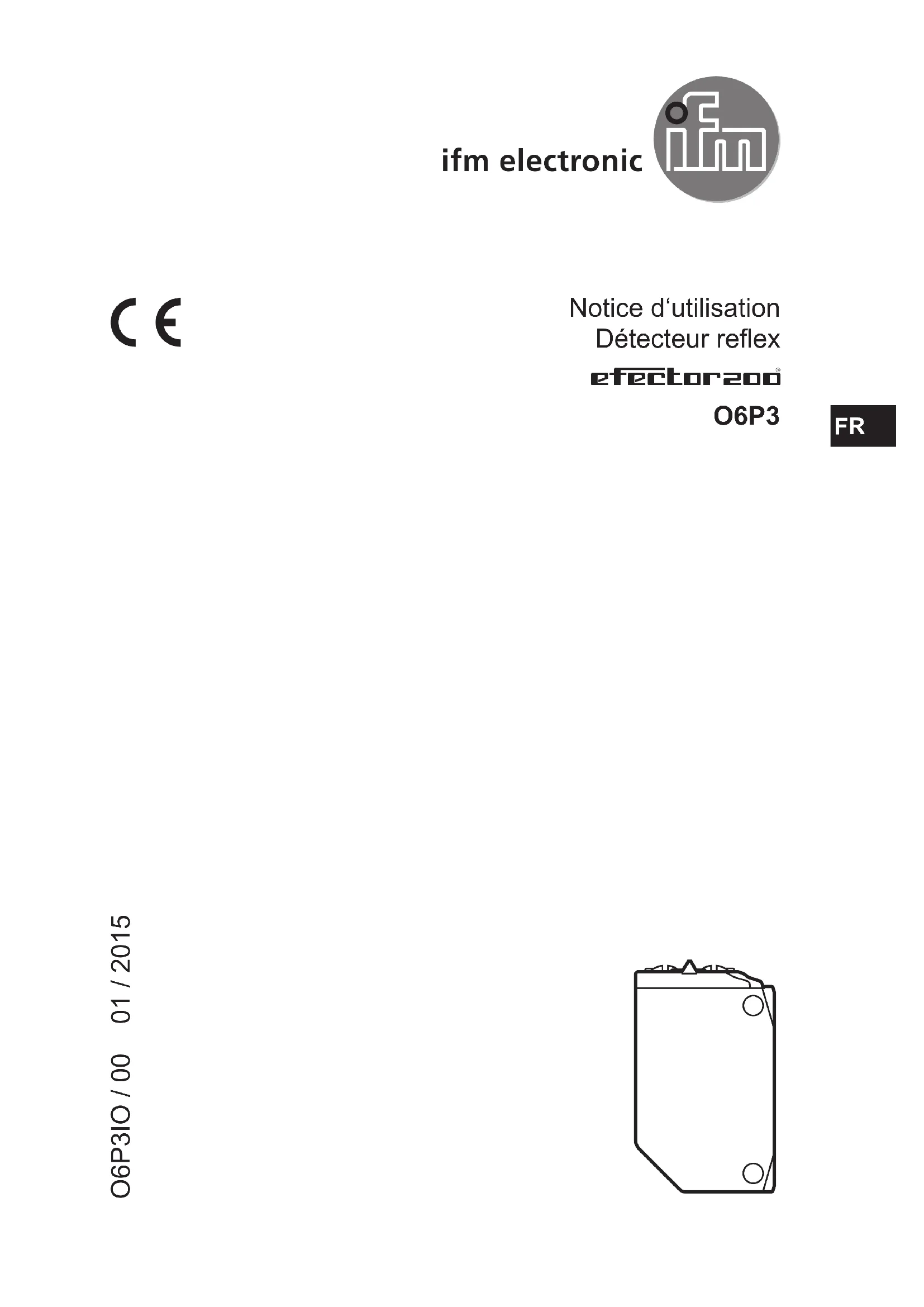

Notice d‘utilisation Détecteur reflex O6P3 O6P3IO / 00 01 / 2015 FR2 1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. 2 Fonctionnement et caractéristiques En combinaison avec un réflecteur „ nid d‘abeille „ ou une bande adhésive, le dé- tecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation. 3 Montage ► Fixer le réflecteur „ nid d‘abeille „ ou la bande adhésive derrière l‘objet à détecter. ► Orienter le détecteur reflex et le fixer à l‘aide d‘un dispositif de fixation. Portée maximale seulement en cas d‘orientation exacte.3

4 Eléments de service et d‘indication 1: LED jaune - sortie de commutation active 2: potentiomètre de réglage sensibilité 3: LED verte - fonctionnement, afchage de stabilité 4: commutateur fonction de sortie

4.1 Affichage de stabilité

La LED verte s‘allume en cas de tension d‘alimentation fournie et capacité de réserve suffisante. Dans ces conditions, le détecteur reçoit un signal stable. signal stable seuil de commutation signal stable éclairement LED verte allumée éteinte éteinte allumée LED jaune allumée allu- mée éteinte éteinte obscurcissement LED verte allumée éteinte éteinte allumée LED jaune éteinte éteinte allu- mée allumée4 5 Raccordement électrique L'appareil doit être monté par un électricien qualifié. ► Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés. ► Assurer une alimentation en tension selon EN 50178. ► Mettre l‘installation hors tension. ► Raccorder l‘appareil comme suit :

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

• Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

Connecteur déporté M12 Câble *

Connecteur M8, 3 broches Connecteur M8, 4 broches

• Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir5

6.1 Régler la fonction sortie

► Réglage D : obscurcissement ► Réglage L : éclairement

6.2 Régler la sensibilité

► Augmenter la sensibilité : Tourner le potentiomètre de réglage en sens horaire. ► Réduire la sensibilité : Tourner le potentiomètre de réglage en sens anti-horaire. 7 Fonctionnement ► Vérifier le bon fonctionnement de l‘appareil. > La LED verte est allumée si l‘appareil est opérationnel. > Commutation obscurcissement : la sortie est commutée / la LED jaune est allumée lorsqu‘un objet est détecté. > Commutation éclairement : la sortie est commutée / la LED jaune est allumée lorsque aucun objet n‘est détecté.6 8 IO-Link

8.1 Informations générales

Cet appareil dispose d‘une interface de communication IO-Link. Son fonctionne- ment nécessite un module avec capacité IO-Link (maître IO-Link). L‘interface IO-Link permet l‘accès direct aux paramètres et valeurs du capteur et offre la possibilité de paramétrage de l‘appareil pendant le fonctionnement. De plus, la communication est possible via un raccordement point-à-point avec un câble adaptateur USB. Vous trouverez plus d‘informations concernant IO-Link sur www.ifm.com/fr/io-link.

8.2 Informations spécifiques à l‘appareil

Vous trouverez les IODD nécessaires pour la configuration de l‘appareil IO-Link ansi que des informations détaillées concernant la structure des données process, des informations de diagnostic et les adresses des paramètres sur www.ifm.com/ fr/io-link.

8.3 Outils de paramétrage

Vous trouverez toutes les informations nécessaires concernant le matériel et logiciel IO-Link (par ex. LINERECORDER SENSOR ifm ZGS210) sur www.ifm.com/fr/io-link. 9 Maintenance, réparation, élimination ► Dégager la lentille de l’appareil de tout encrassement. ► Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les parties en plastique. ► S’assurer d’une élimination écologique de l’appareil après son usage selon les règlements nationaux en vigueur. Des détecteurs défectueux ne doivent être réparés que par le fabricant. Données techniques et informations supplémentaires sur notre site web à www.ifm.com
