Type de produit	Détecteur capacitif
Marque	IFM
Modèle	KI530A
Alimentation	24 V DC (via L+ et L-)
Fonctions principales	Détection capacitive de niveau de liquides et matières sèches en vrac, interface IO-Link, sorties OUT1/IO-Link et OUT2
Réglage de portée	Par potentiomètre
Zone de dégagement	3 x Sn (face active), distances minimales entre appareils : 3 x Sn
Matériau de la face active	Non spécifié
Indicateur visuel	Couronne de LED jaune
Entretien et nettoyage	Aucun entretien requis ; dégager la face active de tout dépôt métallique ou corps étranger
Sécurité	Respecter les consignes de sécurité ; montage, raccordement et maintenance par personnel qualifié ; mise hors tension avant raccordement
Pièces détachées et réparabilité	Non réparable ; aucune pièce détachée disponible
Informations générales	Notice d'utilisation disponible via code QR ou www.ifm.com ; élimination écologique selon règlements nationaux

FOIRE AUX QUESTIONS - KI530A IFM

Comment régler la portée du détecteur KI530A ?

Utilisez un tournevis pour tourner le potentiomètre situé sur l'appareil. Tourner dans le sens + pour augmenter la portée, dans le sens - pour la réduire.

Que faire si le détecteur ne détecte pas correctement ?

Vérifiez que la face active est propre et exempte de dépôts métalliques. Assurez-vous que l'alimentation électrique est correcte (24 V DC). Si le problème persiste, l'appareil peut être défectueux et doit être remplacé car il n'est pas réparable.

Qu'est-ce que l'interface IO-Link sur le KI530A ?

IO-Link est une interface de communication qui permet l'accès direct aux données process et de diagnostic, ainsi que le paramétrage à distance de l'appareil. Elle nécessite un maître IO-Link.

Comment monter plusieurs détecteurs côte à côte ?

Respectez les distances minimales : 3 x Sn entre les faces actives des appareils et 3 x d entre les faces latérales. Voir le schéma dans la notice.

Quel type de câblage utiliser pour le KI530A ?

L'appareil se raccorde avec 4 fils : L+ (24V), OUT2, OUT1/IO-Link, et L- (0V). Le raccordement doit être effectué par un électricien qualifié, hors tension.

Le détecteur fonctionne-t-il avec des liquides ?

Oui, l'appareil surveille les niveaux de liquides ainsi que de matières sèches en vrac selon le principe de mesure capacitif.

Comment obtenir la notice complète du KI530A ?

Scannez le code QR sur l'appareil ou l'emballage, ou rendez-vous sur www.ifm.com pour télécharger la notice au format PDF.

Le KI530A nécessite-t-il un entretien régulier ?

Non, l'appareil ne nécessite aucun entretien. Il suffit de maintenir la face active propre et exempte de dépôts.

Que faire en cas de dysfonctionnement ?

Vérifiez l'alimentation et les connexions. Si le défaut persiste, l'appareil ne peut pas être réparé ; il doit être remplacé et éliminé conformément à la réglementation environnementale.

Quelle est la tension d'alimentation recommandée ?

L'appareil fonctionne typiquement en 24 V DC. Les bornes L+ et L- doivent être connectées à une source d'alimentation stable.

MODE D'EMPLOI KI530A IFM

Notice d'utilisation Détecteur capacitif

FR

KI53xA

Contenu

1 Remarques préliminaires .... 3
1.1 Symboles utilisés .... 3
2 Consignes de sécurité .... 3
3 Fonctionnement et caractéristiques .... 4
4 Fonctionnement .... 4
4.1 IO-Link 4
5 Montage 5
5.1 Zone de dégagement autour de la face active.... 5
5.2 Distances minimales pour le montage de plusieurs appareils...... 6
6 Raccordement électrique 6
7 Éléments de service et de visualisation .... 7
8 Réglages....7
8.1 Portée 7
9 Maintenance, réparation et élimination .... 7

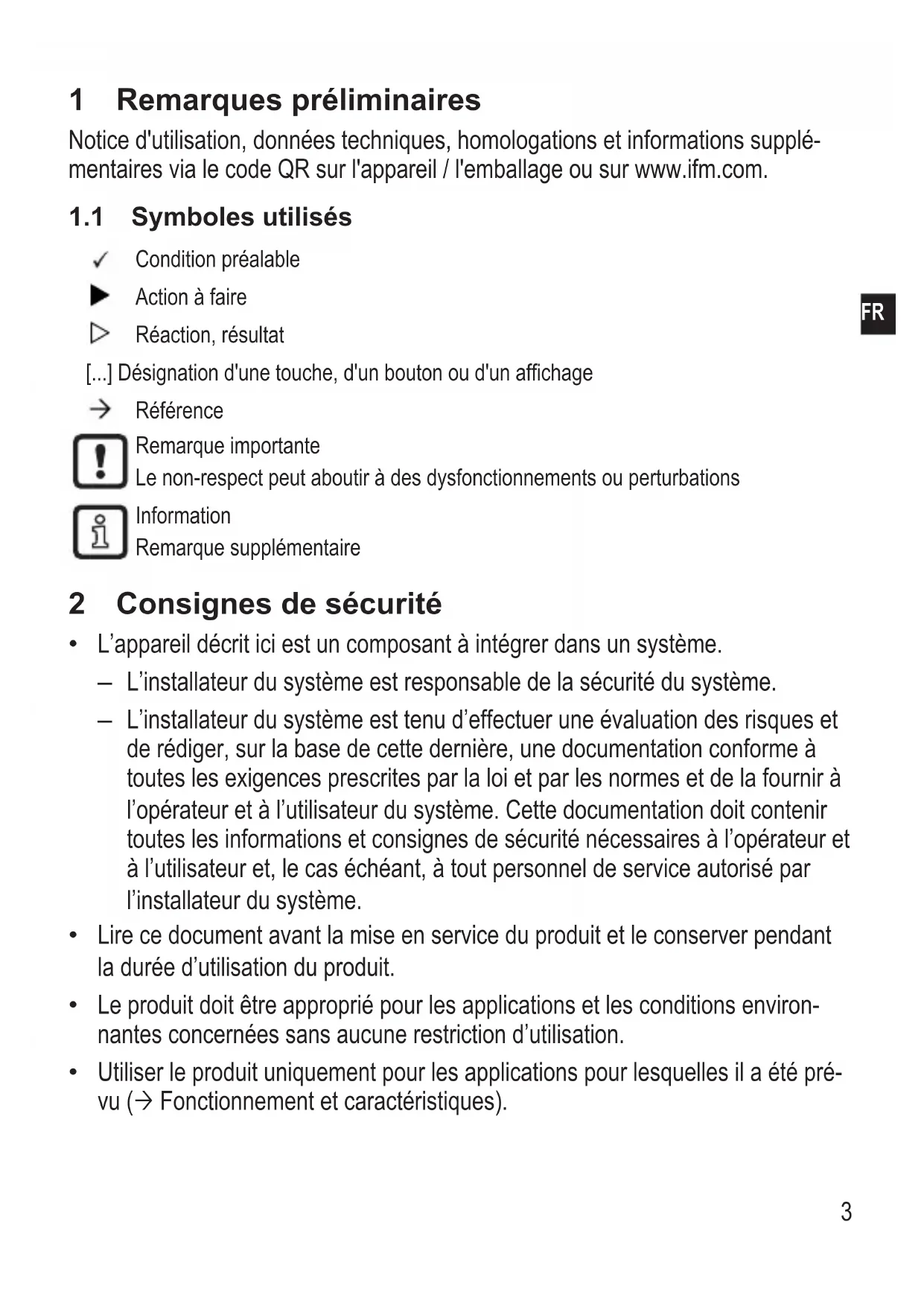

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à faire
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

— L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

L'appareil surveille les niveaux de matières sèches en vrac et de liquides.

4 Fonctionnement

• L'appareil détecte la position et le niveau selon le principe de mesure capacitif.
  • L'appareil dispose d'une interface IO-Link.

4.1 IO-Link

Cet appareil dispose d'une interface de communication IO-Link permettant l'accès direct aux données process et de diagnostic. De plus, le paramétrage de l'appareil est possible pendant le fonctionnement. L'utilisation de l'appareil via l'interface IO-Link nécessite un maître IO-Link.

Pour une communication hors fonctionnement, il vous suffit d'un PC, d'un logiciel de paramétrage IO-Link adapté et d'un câble adaptateur IO-Link.

Les IODD nécessaires pour la configuration de l'appareil, les informations détaillées concernant la structure des données process, les informations de diagnostic et les adresses des paramètres ainsi que toutes les informations nécessaires concernant le matériel et le logiciel IO-Link sont disponibles sur www.ifm.com.

Avec le matériel et le logiciel approprié, l'interface IO-Link offre les fonctions suivantes :

- Paramétrage à distance de l'appareil.

• La transmission des signaux est résistante aux parasites et sans perte de valeurs mesurées.
• Transmission du paramétrage lors du remplacement d'un appareil ou à d'autres appareils du même type.
• Lecture simultanée de toutes les valeurs process et des signaux de commutation TOR.
• Affichage étendu des messages d'erreur et d'événement.
• Evaluation des valeurs process et des données de diagnostic via le maître IO-Link.
• Sauvegarde sans papier des paramétrages, des valeurs process et des messages de diagnostic.

5 Montage

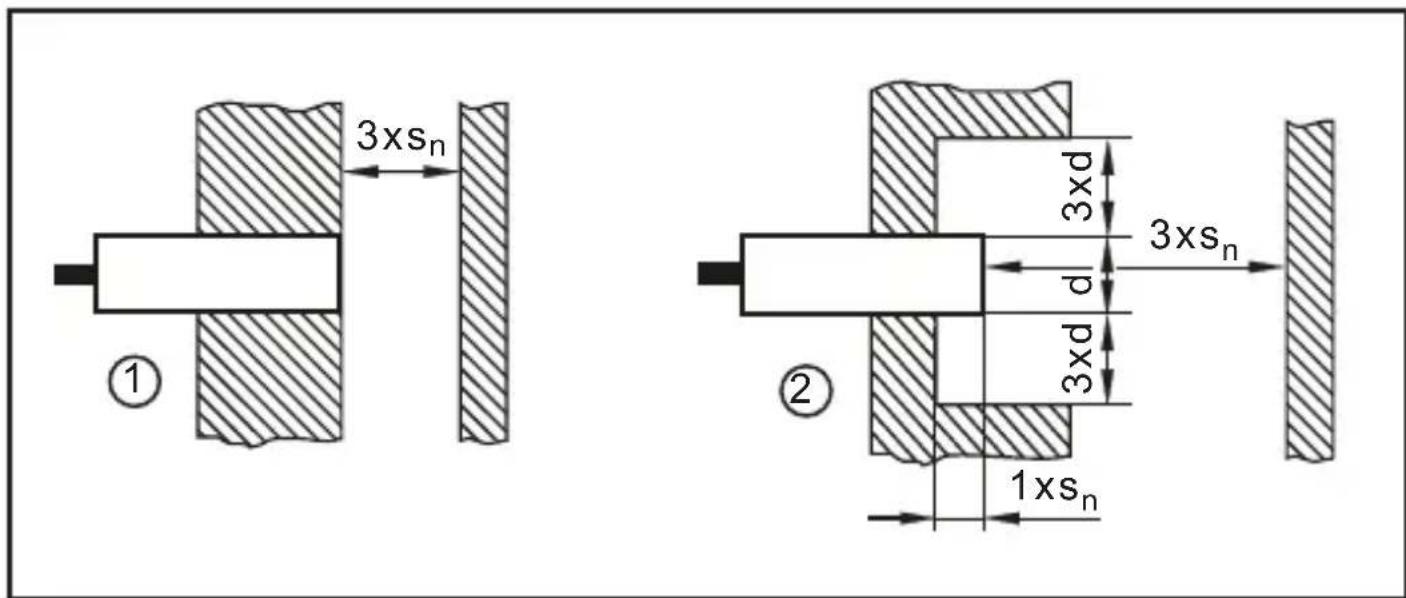

5.1 Zone de dégagement autour de la face active

3xsn ① 3xd d 3xn ② 1xsn

1 : encastré 2 : non encastré

5.2 Distances minimales pour le montage de plusieurs appareils

3xSₙ

d 3xd d

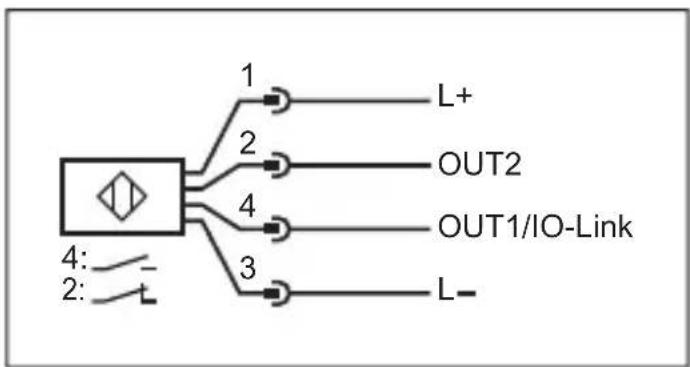

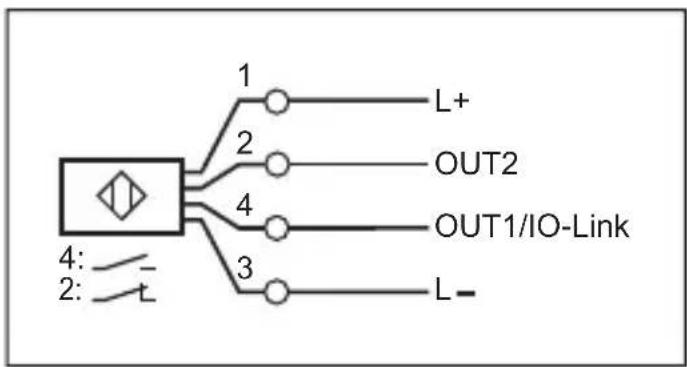

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

1 L+ 2 OUT2 4 OUT1/IO-Link 3 L- 4: 2:

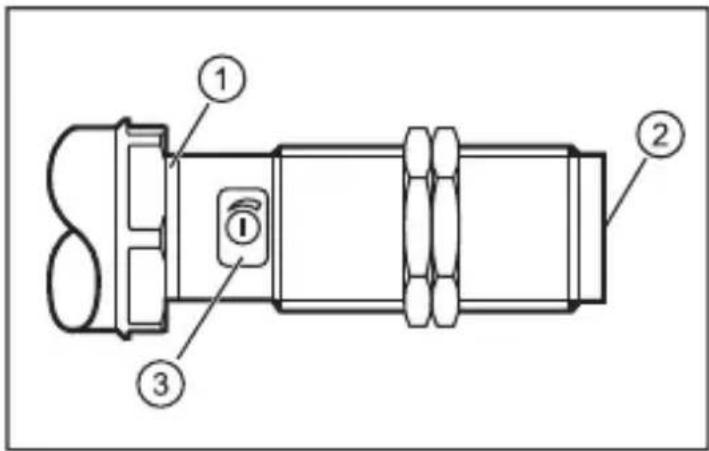

7 Éléments de service et de visualisation

1 : couronne de LED jaune
2 : face active
3 : potentiomètre

8 Réglages

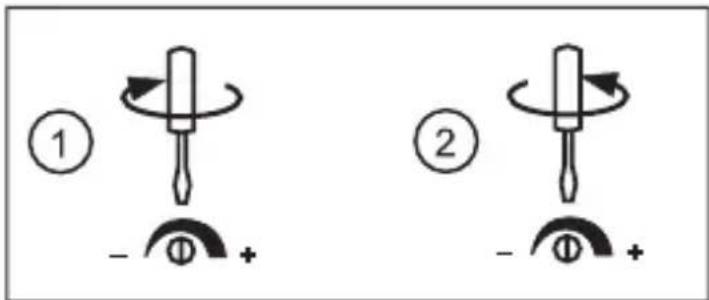

8.1 Portée

Régler la portée via le potentiomètre en utilisant un tournevis.

① - Ⓞ + ② - Ⓞ +

1 : augmenter la portée
2 : réduire la portée

9 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
