E20748 - Accessoire pour fibre optique IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	E20748
Type de produit	Accessoire pour fibre optique avec tête de détection flexible
Utilisation	Transmission de signaux lumineux pour détection dans zones difficiles d'accès
Longueur de fibre	À couper à la longueur souhaitée
Diamètre extérieur	<​2,3 mm (avec adaptateur)
Rayon de courbure minimal	Selon fiche technique (à respecter)
Nombre de cintrages max	5 fois
Adaptateur inclus	Oui (pour diamètre < 2,3 mm)
Outil de coupe	Cutter intégré avec guides
Nombre d'utilisations du cutter	Chaque trou une seule fois
Fixation	Attache en nylon pour câble
Alimentation	Aucune (passif)
Poids	Environ 30 g
Matériau	Fibre optique avec gaine plastique
Température de fonctionnement	-25 °C à +70 °C (estimation)
Indice de protection	IP67 (estimation)
Compatibilité	Amplificateur OBF IFM
Entretien	Nettoyer avec chiffon doux; éviter produits chimiques
Sécurité	Ne pas chauffer la tête; ne pas cintrer plus de 5 fois
Pièces détachées	Adaptateur (fourni), cutter intégré
Réparabilité	Non réparable par l'utilisateur; contacter SAV IFM
Notice	Disponible gratuitement sur notice-facile.com

FOIRE AUX QUESTIONS - E20748 IFM

Comment couper la fibre optique IFM E20748 à la bonne longueur ?

Utilisez le cutter intégré. Insérez la fibre dans le trou approprié et coupez. Chaque trou du cutter ne doit être utilisé qu'une seule fois pour garantir une coupe nette. Vous pouvez couper la fibre à la longueur souhaitée pour votre installation.

Quel est le nombre maximum de cintrages autorisé pour la tête de détection ?

La tête de détection ne doit pas être cintrée plus de 5 fois au total. Au-delà, les performances optiques pourraient être dégradées. Respectez cette limite pour assurer la fiabilité de la détection.

Puis-je chauffer la tête de détection pour faciliter le cintrage ?

Non, il est strictement interdit de chauffer la tête de détection. La chaleur peut endommager la fibre et altérer ses propriétés optiques. Utilisez uniquement les guides du cutter pour cintrer la tête, en respectant les rayons de courbure.

Comment monter la fibre optique sur l'amplificateur IFM OBF ?

Pour le montage, reportez-vous à la notice de montage de l'amplificateur pour fibre optique OBF. Si le diamètre extérieur de votre fibre est inférieur à 2,3 mm, insérez d'abord l'adaptateur livré (pièce 2) avant de fixer la fibre. Utilisez ensuite une attache en nylon pour câble pour sécuriser l'ensemble.

Que faire si le diamètre de ma fibre est inférieur à 2,3 mm ?

Dans ce cas, utilisez l'adaptateur fourni avec le produit. Insérez l'adaptateur dans l'amplificateur avant d'y placer la fibre. Cela garantit un maintien et un alignement corrects du faisceau lumineux.

Comment nettoyer la fibre optique IFM E20748 ?

Nettoyez les extrémités de la fibre avec un chiffon non abrasif (par exemple, un chiffon microfibre). Évitez les produits chimiques agressifs qui pourraient endommager la gaine. Un nettoyage régulier assure une transmission optimale de la lumière.

Quels sont les rayons de courbure minimaux à respecter ?

Les rayons de courbure minimaux sont indiqués dans la fiche technique du produit. Ils dépendent du type de fibre. En général, pour une fibre optique standard, le rayon de courbure minimal est d'environ 10 à 20 fois le diamètre de la fibre. Ne pas les respecter peut entraîner des pertes de signal ou une rupture.

Puis-je utiliser cette fibre avec d'autres amplificateurs que le OBF ?

Ce produit est conçu pour être compatible avec la gamme d'amplificateurs pour fibre optique OBF de IFM. Pour d'autres marques ou modèles, vérifiez les spécifications de connexion (diamètre, système de fixation). L'adaptateur fourni peut aider pour certains amplificateurs, mais la compatibilité n'est pas garantie.

Où puis-je télécharger la notice complète de l'E20748 ?

La notice d'utilisation complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire prévu à cet effet.

La fibre optique est-elle livrée prête à l'emploi ?

Oui, la fibre est livrée déjà équipée de la tête de détection flexible. Vous devez toutefois la couper à la longueur désirée à l'aide du cutter intégré, puis la monter sur l'amplificateur en suivant les instructions. L'adaptateur fourni est nécessaire si le diamètre est inférieur à 2,3 mm.

MODE D'EMPLOI E20748 IFM

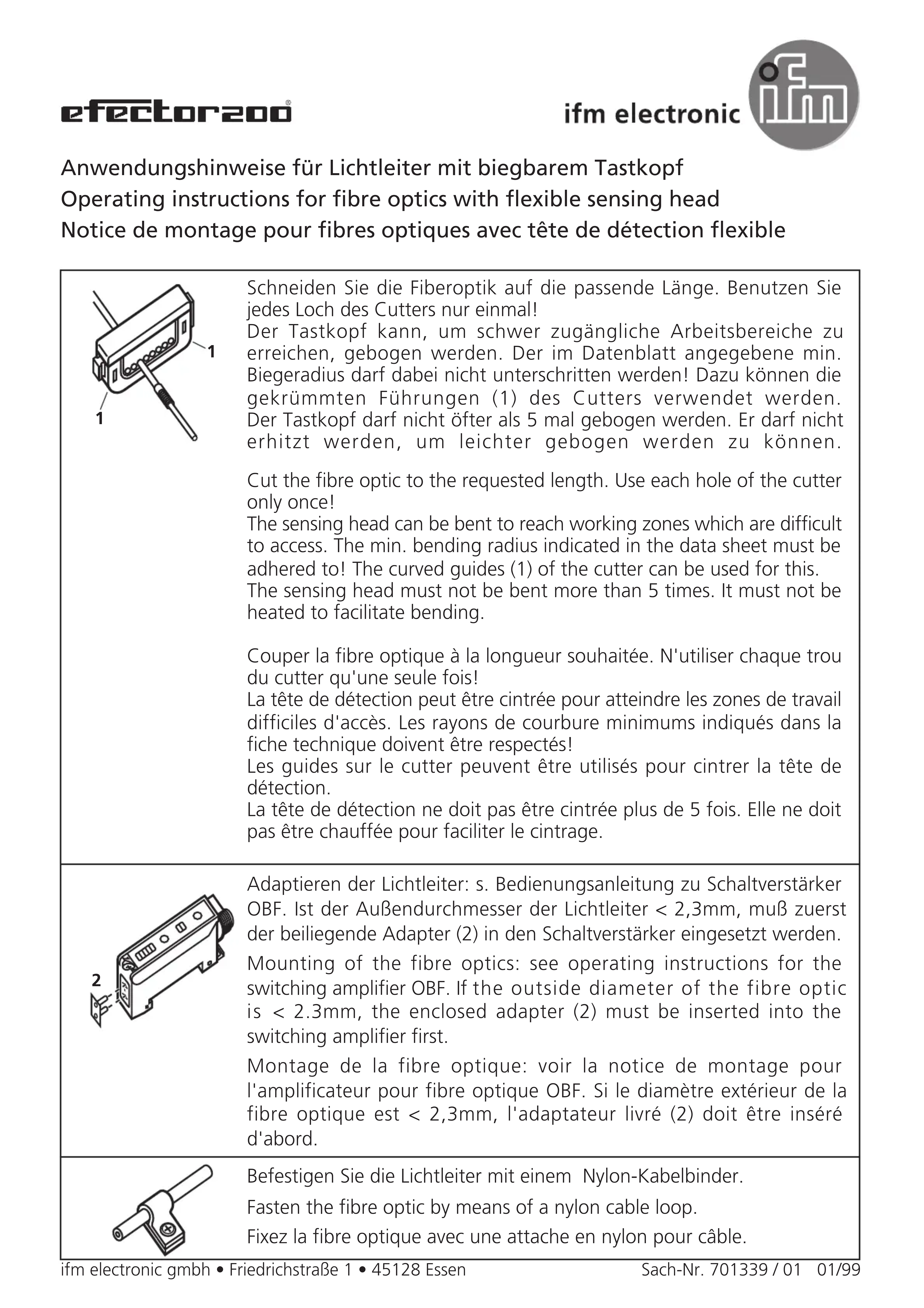

Anwendungshinweise für Lichtleiter mit biegbarem Tastkopf Operating instructions for fibre optics with flexible sensing head Notice de montage pour fibres optiques avec tête de détection flexible

Couper la fibre optique à la longueur souhaitée. N'utiliser chaque trou du cutter qu'une seule fois!

La tête de détection peut être cintrée pour atteindre les zones de travail difficiles d'accès. Les rayons de courbure minimums indiqués dans la fiche technique doivent être respectés!

Les guides sur le cutter peuvent être utilisés pour cintrer la tête de détection.

La tête de détection ne doit pas être cintrée plus de 5 fois. Elle ne doit pas être chauffée pour faciliter le cintrage.

Montage de la fibre optique: voir la notice de montage pour l'amplificateur pour fibre optique OBF. Si le diamètre extérieur de la fibre optique est < 2,3mm, l'adaptateur livré (2) doit être inséré d'abord.

Fixez la fibre optique avec une attache en nylon pour câble.
