UIT512 - Capteur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Capteur de température et d'humidité
Plage de mesure de température	-20 à 60 °C
Plage de mesure d'humidité	0 à 100 % HR
Précision de la température	±0,5 °C
Précision de l'humidité	±3 % HR
Alimentation	24 V DC
Sortie	Signal analogique
Dimensions	Compact, adapté pour montage en surface
Utilisation	Contrôle climatique dans les environnements industriels
Maintenance	Vérification régulière des connexions et étalonnage recommandé
Sécurité	Respecter les normes électriques en vigueur lors de l'installation
Informations générales	Produit conçu pour une utilisation durable et fiable en milieu industriel

FOIRE AUX QUESTIONS - UIT512 IFM

Que faire si l'IFM UIT512 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment réinitialiser l'IFM UIT512 ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique, attendez 10 secondes, puis rebranchez-le.

L'IFM UIT512 affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. En général, les erreurs peuvent être résolues en vérifiant les connexions et en redémarrant l'appareil.

Comment mettre à jour le logiciel de l'IFM UIT512 ?

Visitez le site web du fabricant pour télécharger la dernière version du logiciel. Suivez les instructions fournies pour effectuer la mise à jour.

Quel type de batterie utilise l'IFM UIT512 ?

L'IFM UIT512 utilise une batterie de type lithium-ion. Veuillez consulter le manuel pour les spécifications exactes et les recommandations de remplacement.

L'IFM UIT512 est-il compatible avec d'autres appareils ?

Vérifiez la section des spécifications techniques dans le manuel d'utilisation pour connaître la compatibilité avec d'autres appareils.

Comment nettoyer l'IFM UIT512 ?

Utilisez un chiffon doux et humide pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques abrasifs.

Où puis-je trouver des pièces de rechange pour l'IFM UIT512 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site web du fabricant.

Que faire si l'IFM UIT512 surchauffe ?

Éteignez immédiatement l'appareil et débranchez-le. Laissez-le refroidir avant de le réutiliser. Si le problème persiste, contactez le service clientèle.

Comment contacter le support technique pour l'IFM UIT512 ?

Vous pouvez contacter le support technique via le site web du fabricant, où vous trouverez des options de contact par e-mail ou par téléphone.

MODE D'EMPLOI UIT512 IFM

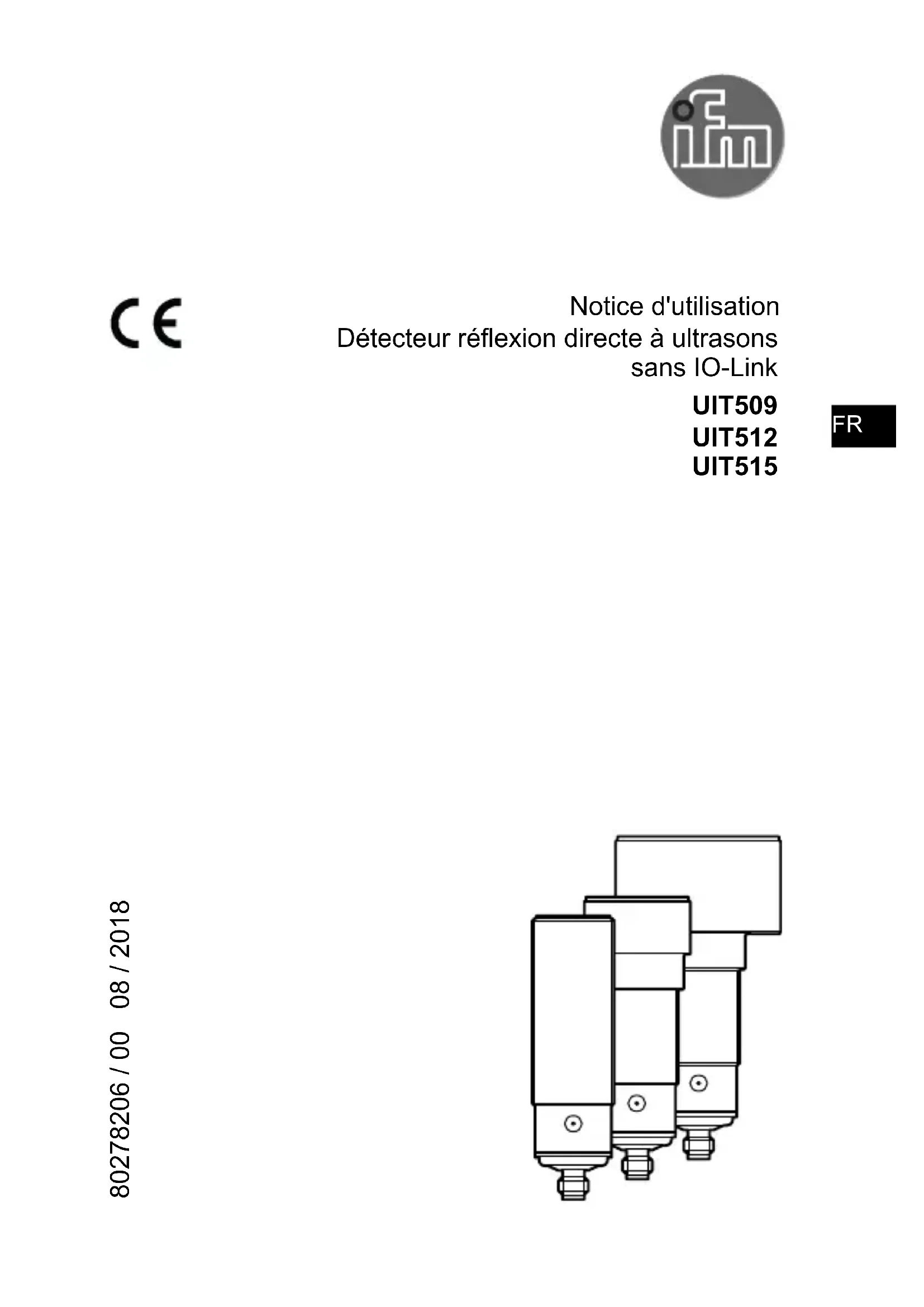

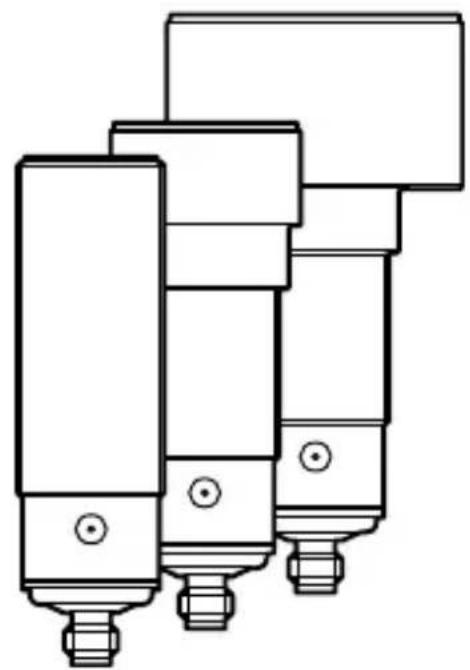

Notice d'utilisation Détecteur réflexion directe à ultrasons sans IO-Link UIT509 UIT512 UIT515 80278206 / 00 08 / 2018 FR2 1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence croisée Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. Information Remarque supplémentaire. 2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement. 3 Fonctionnement et caractéristiques Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.3

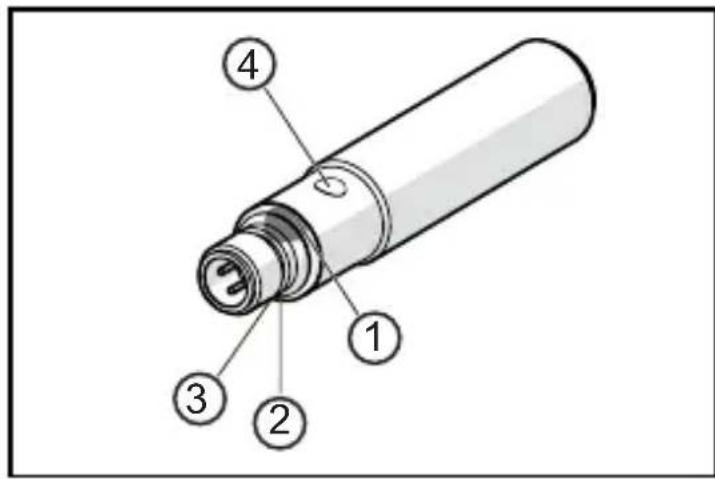

► Fixer l'appareil à l'aide d'un dispositif de fixation 1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie 3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté 4 : bouton Teach Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement. ► Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets. Pour appareils avec boîtier métallique (selon UL 508) : ► Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension. Plus d'informations sont disponibles sur www.ifm.com

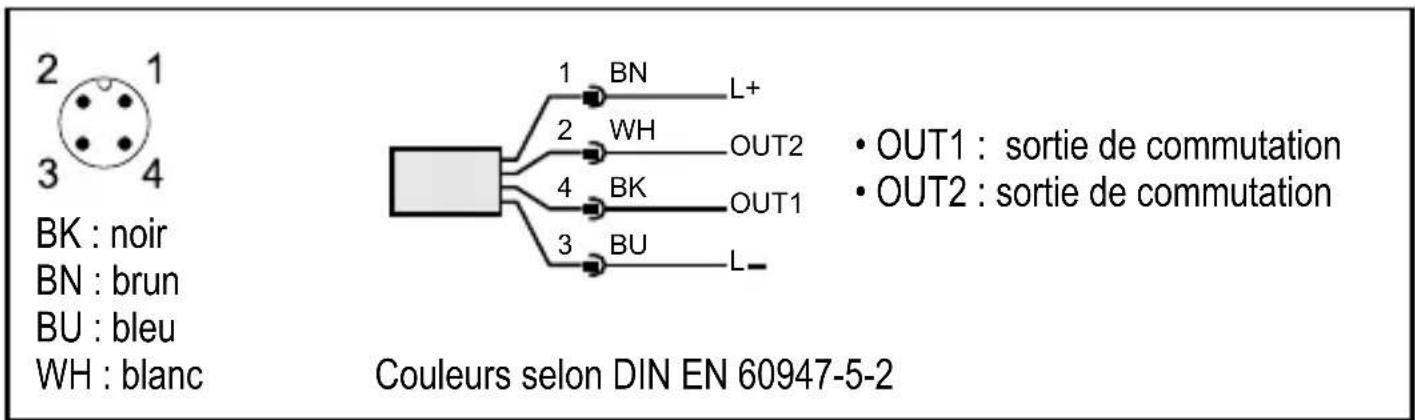

• Informations générales sur le montage et le fonctionnement 5 Raccordement électrique ► Mettre l'installation hors tension. ► Raccorder l'appareil (selon le type choisi) : BK : noir BN : brun BU : bleu WH : blanc

• OUT1 : sortie de commutation

• OUT2 : sortie de commutation Couleurs selon DIN EN 60947-5-24 6 Réglages Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach (→ 6.1).

6.1.1 Démarrer le mode de programmation

► Appuyer sur le bouton Teach pendant 2 s...6 s. > Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation. En cas de programmation non réussie, l'appareil retourne au réglage précédent.

6.1.2 Régler le comportement des sorties

► Démarrer le mode de programmation (→ 6.1.1). ► Positionner l'objet sur P1 (fig. 1 ou 2). ► Appuyer sur le bouton Teach pendant 1 s. > Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé. ► Positionner l'objet sur P2 (fig. 1 ou 2). ► Appuyer sur le bouton Teach pendant 1 s. > Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

6.1.3 Inverser le comportement des sorties

► Appuyer sur le bouton Teach > 6 s. > Les LED d'état 1/2 jaunes clignotent (> 10 Hz). > Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz). > La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

► Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu. > LED écho verte éteinte. ► Démarrer le mode de programmation (→ 6.1.1). ► Appuyer sur le bouton Teach pendant 1 s. > Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.5

En cas de détection d'objets, les signaux de sortie suivants sont fournis : Fig. 1 : fonction fenêtre P1 > P2 Fig. 2 : fonction hystérésis P1 = P2 B P2 P1

Sorties de commutation inversées Sorties de commutation inversées

1: comportement des sorties 2: distance à l'objet 3: OUT1 (sortie de commutation) 4: OUT2 (sortie de commutation) B : zone morte P : position programmée par Teach T : bouton Teach Données techniques et informations supplémentaires sur www.ifm.com.
