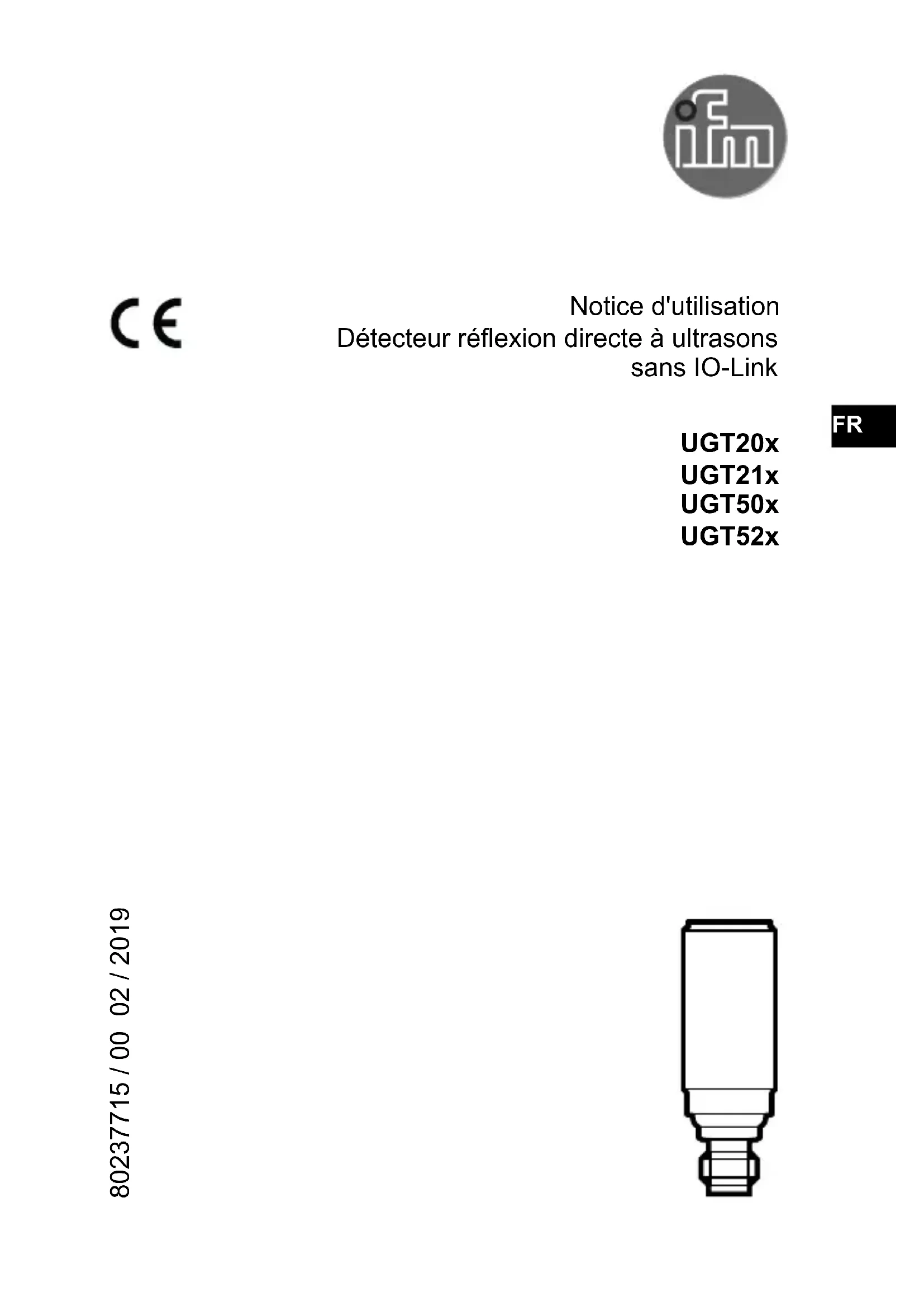

MODE D'EMPLOI UGT200 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

sans IO-Link

UGT20x

UGT21x

UGT50x

UGT52x

80237715 / 00 02 / 2019

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation.

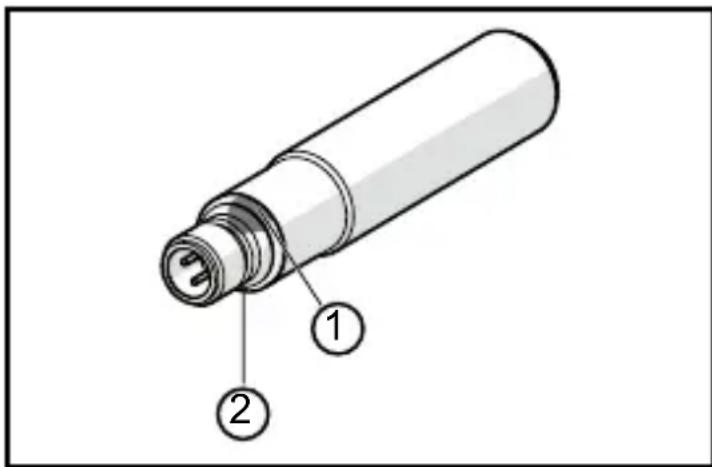

1 : LED d'état (jaune), aide au réglage et indication de sortie
2 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com

→ Informations générales sur le montage et le fonctionnement

4 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU: bleu

WH : blanc

Appareils avec sortie de commutation

• OUT : sortie de commutation
- Apprentissage : fil de programmation

Appareils avec sortie analogique

• OUT : sortie analogique
• Apprentissage : fil de programmation

Couleurs selon DIN EN 60947-5-2

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le fil de programmation ( 5.1).

5.1 Apprentissage par fil

Sortie de commutation : Teach avec L+ (PNP)

Sortie de commutation : Teach avec L- (NPN)

Sortie analogique : Teach avec L-

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.1.1 Démarrer le mode de programmation

▶ Raccorder l'entrée d'apprentissage pendant 2 s...6 s (→ 5.1 Apprentissage par fil).

La LED d'état jaune clignote > 1 s (1 Hz), l'appareil est en mode de programmation.

5.1.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 5.1.1).

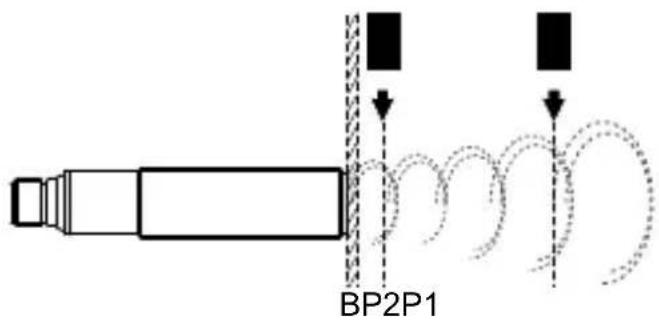

▶ Positionner l'objet sur P1 (Fig. 1 ou 2).
▶ Raccorder l'entrée d'apprentissage pendant env. 1 s (→ 5.1 Apprentissage par fil).

La LED d'état jaune clignote (2,5 Hz), le réglage de P1 est terminé.
▶ Positionner l'objet sur P2 (Fig. 1 ou 2).
▶ Raccorder l'entrée d'apprentissage pendant env. 1 s (→ 5.1 Apprentissage par fil).
La LED d'état jaune clignote brièvement (4 Hz), le réglage P2 est terminé.

5.1.3 Inverser le comportement des sorties

▶ Raccorder l'entrée d'apprentissage pendant > 6 s (→ 5.1 Apprentissage par fil).

La LED d'état jaune clignote (> 10 Hz).
La LED d'état jaune clignote brièvement (> 4 Hz).
Le signal de sortie est inversé.

5.1.4 Restauration des réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.
▶ Démarrer le mode de programmation ( 5.1.1).
▶ Raccorder l'entrée d'apprentissage pendant 1 s.
La LED d'état jaune clignote < 1 s (4 Hz), le réglage usine est rétabli.

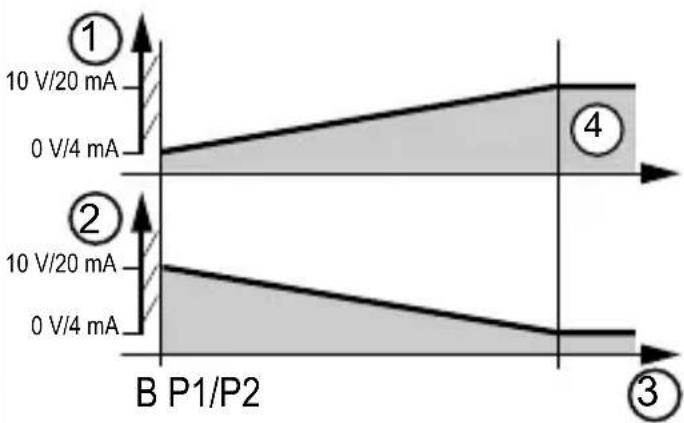

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

Fig. 1 : fonction fenêtre P1 > P2

Fig. 2 : fonction hystérésis P1 = P2

Signal analogique pour la fonction fenêtre Signal analogique pour la fonction hysté-

nal analogique pour la fonction hysté- résis

Signal de commutation pour la fonction fenêtre

Signal de commutation pour la fonction hystérésis

1: comportement des sorties
2: signal de sortie inversé
3: distance à l'objet
4: réglages usine

B : zone morte
P : position programmée par Teach
T : bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com
