UGT507 - Détecteur à ultrasons IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur à ultrasons
Marque	IFM
Modèle	UGT507
Catégorie	Détecteur de réflexion directe à ultrasons
Fonctions principales	Surveillance de niveaux et détection d'objets sans contact
Alimentation	10-30 V DC
Sortie	Sortie de commutation ou sortie analogique (selon version)
Raccordement électrique	Fils : BK (noir), BN (brun), BU (bleu), WH (blanc) selon DIN EN 60947-5-2
Indications LED	LED jaune (état), LED verte (écho)
Zone morte	Présente ; pas de détection d'objets dans cette zone (voir fiche technique)
Montage	Fixation à l'aide d'un dispositif de fixation ; respecter distance minimale de 12,7 mm pour boîtier métallique (UL 508)
Consignes de sécurité	Lire le manuel ; utilisation conforme ; personnel qualifié ; protéger contre les dommages
Entretien et nettoyage	Aucun entretien particulier requis ; nettoyer avec un chiffon sec si nécessaire
Réglages	Par fil d'apprentissage (Teach) : réglage des points P1/P2, inversion de sortie, restauration usine
Apprentissage	En mode programmation (fil Teach) ; LED jaune clignote ; positionner l'objet pour P1 et P2
Restaurer réglages usine	Orienter sans écho, démarrer programmation, connecter fil Teach 1 s
Informations générales	Données techniques et infos supplémentaires sur www.ifm.com

FOIRE AUX QUESTIONS - UGT507 IFM

Comment installer le détecteur UGT507 ?

Fixez l'appareil à l'aide d'un dispositif de fixation adapté. Pour les boîtiers métalliques, respectez une distance minimale de 12,7 mm entre le capteur et les parties non isolées sous tension (selon UL 508). Évitez les surfaces absorbant le son.

Quelle est l'alimentation électrique requise ?

L'alimentation doit être en courant continu de 10 à 30 V DC. Mettez l'installation hors tension avant de raccorder les fils.

Comment interpréter les LED sur l'appareil ?

La LED jaune indique l'état et sert à l'aide au réglage. La LED verte (écho) s'allume lorsqu'un objet ou l'arrière-plan est détecté.

Qu'est-ce que la zone morte et comment en tenir compte ?

La zone morte est la zone directement devant le capteur où aucune détection n'est possible. Il faut en tenir compte lors du montage pour éviter des mesures erronées. Consultez la fiche technique pour la distance exacte.

Comment régler les points de détection P1 et P2 ?

Mettez l'appareil en mode programmation en reliant le fil d'apprentissage à L- pendant 2 à 6 secondes (LED jaune clignote >1 s). Positionnez l'objet pour P1 (LED clignote 2,5 Hz) puis pour P2 (LED clignote brièvement 4 Hz).

Comment inverser le comportement de la sortie ?

Reliez le fil d'apprentissage à L- pendant plus de 6 secondes. La LED jaune clignote d'abord >10 Hz puis brièvement >4 Hz. Le signal de sortie est alors inversé.

Comment restaurer les réglages d'usine ?

Orientez le capteur de sorte qu'aucun écho ne soit reçu (LED verte éteinte). Passez en mode programmation puis reliez le fil d'apprentissage pendant 1 seconde. La LED jaune clignote <1 s à 4 Hz, confirmant le retour aux réglages usine.

Quelles sont les couleurs des fils et leur signification ?

Selon DIN EN 60947-5-2 : BK (noir) = sortie, BN (brun) = alimentation +, BU (bleu) = alimentation -, WH (blanc) = fil d'apprentissage (programmation).

Ce détecteur peut-il détecter à travers des liquides ?

Le détecteur à ultrasons est conçu pour la détection d'objets dans l'air. La détection à travers des liquides n'est pas prévue et pourrait donner des résultats erronés. Consultez la documentation technique pour les applications spécifiques.

Où trouver des informations techniques supplémentaires ?

Les données techniques détaillées et des informations complémentaires sont disponibles sur le site www.ifm.com.

MODE D'EMPLOI UGT507 IFM

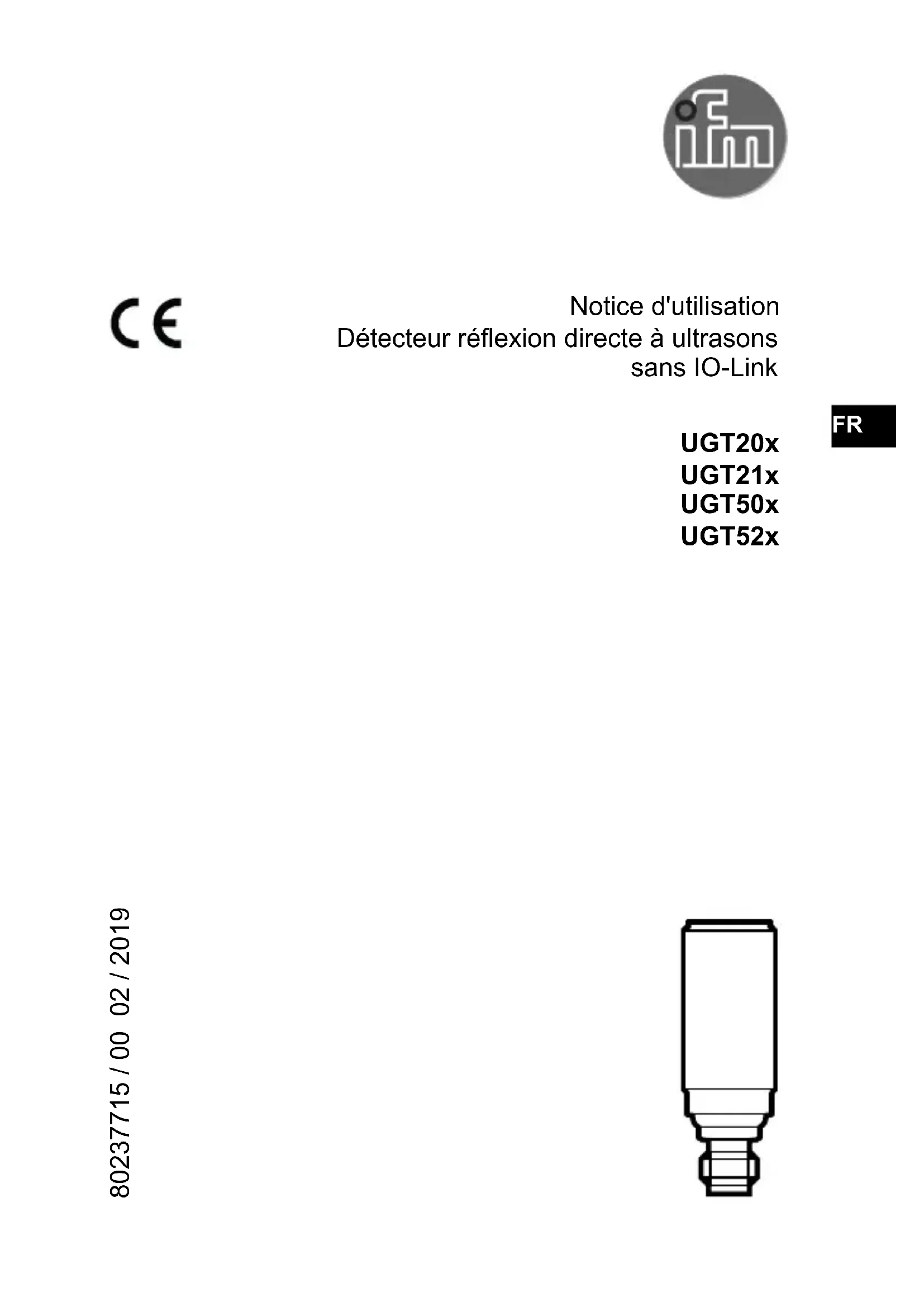

Notice d'utilisation Détecteur réflexion directe à ultrasons sans IO-Link

UGT20x

UGT21x

UGT50x

UGT52x

80237715 / 00 02 / 2019

1 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( 2 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

3 Montage

Fixer l'appareil à l'aide d'un dispositif de fixation.

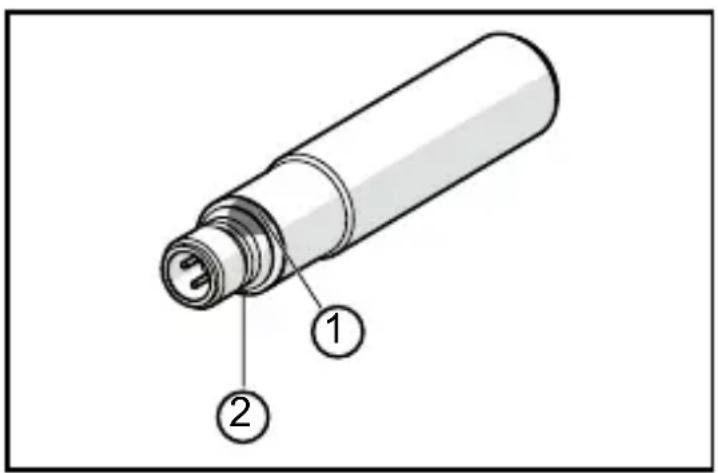

1: LED d'état (jaune), aide au réglage et indication de sortie 2: LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

• Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détention d'objects.

Pour appareils avec boîtier métallique (selon UL 508) :

Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement

4 Raccordement électrique

Mettre l'installation hors tension. Raccorder l'appareil (selon le type choisi) :

BK : noir

BN: brun

BU: bleu

WH: blanc

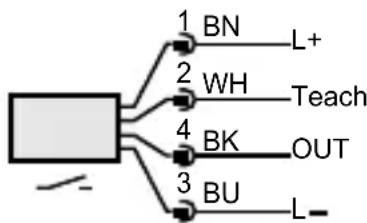

Appareils avec sortie de commutation

• OUT: sortie de commutation
• Apprentissage : fil de programmation

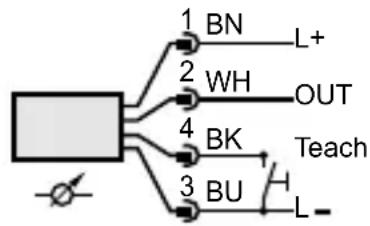

Appareils avec sortie analogue

• OUT : sortie analogue
• Apprentissage : fil de programmation

Couleurs selon DIN EN 60947-5-2

5 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le fil de programmation ( 5.1).

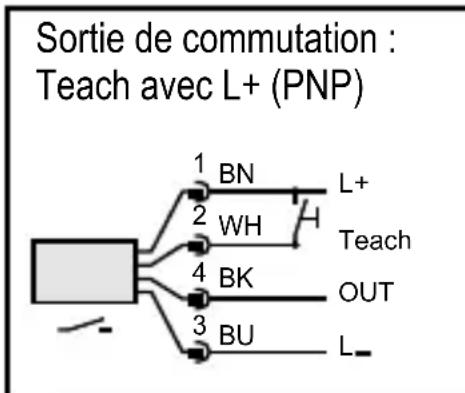

5.1 Apprentissage par fil

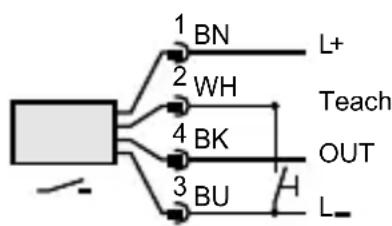

Sortie de commutation: Teach avec L- (NPN)

Sortie analogique: Teach avec L-

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

5.1.1 Démarrer le mode de programmation

Raccorder l'entrée d'apprentissage pendant 2 s...6 s ( 5.1 Apprentissage par fil).

La LED d'état jaune clignote >1 s (1 Hz), l'appareil est en mode de programmation.

5.1.2 Régler le comportement des sorties

Démarrer le mode de programmation ( 5.1.1). Positionner l'objet sur P1

La LED d'état jaune clignote (2,5 Hz), le réglage de P1 est terminé. Positionner l'objet sur P2 La LED d'état jaune clignote brièvement (4 Hz), le réglage P2 est terminé.

5.1.3 Inverser le comportement des sorties

Raccorder l'entrée d'apprentissage pendant >6 s ( 5.1 Apprentissage par fil).

La LED d'état jaune clignote (>10Hz). La LED d'état jaune clignote brièvement (> 4 Hz). Le signal de sortie est inversé.

5.1.4 Restauration des réglages usine

Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte. Démarrer le mode de programmation ( 5.1.1)

Raccorder l'entrée d'apprentissage pendant 1 s.

La LED d'état jaune clignote < 1 s (4 Hz), le réglage usine est rétabli.

En cas de détention d'objets, les signaux de sortie suivants sont fournis :

Fig. 1 : fonction fenêtre P1 > P2

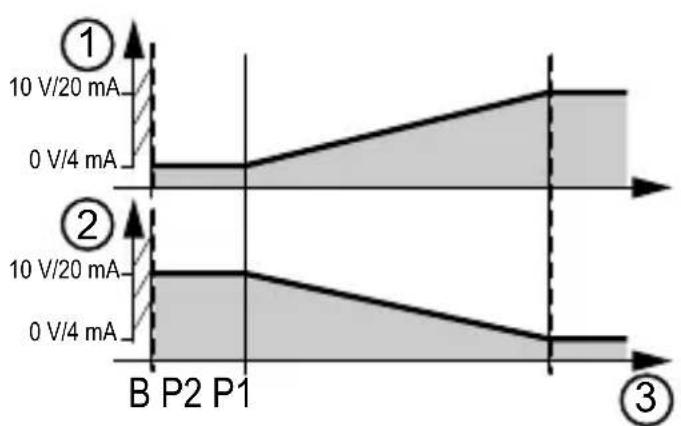

Fig. 2: fonction hystérésis P1 = P2 Signal analogue pour la fonction fenêtre Sig

signal analogue pour la fonction hystérésis

Signal de commutation pour la fonction fenêtre

Signal de commutation pour la fonction hysteresis

1: comportement des sorties 2: signal de sortie inversé 3: distance à l'objet 4: réglages usine

B: zone morte P: position programmée par Teach T: bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com
