Type de produit	Détecteur à ultrasons
Marque	IFM
Modèle	UIT300
Catégorie	Détecteur à ultrasons
Usage prévu	Surveillance de niveaux et détection d'objets
Principe de détection	Ultrasons, réflexion directe
Zone morte	Présente (se référer à la fiche technique)
Alimentation (tension)	18-30 V DC (estimation)
Consommation	Non précisée (estimation < 2 W)
Nombre de sorties	2
Type de sorties	2 x TOR ou 1 TOR + 1 analogique selon version
IO-Link	Oui, conforme CEI 61131-9
Indicateur LED	1 LED jaune pour état de sortie
Matériau du boîtier	Non précisé (estimation plastique ou métal)
Indice de protection	Non précisé (IP67 typique)
Température de fonctionnement	Non précisée (estimation -25 à 70°C)
Montage	Avec dispositif de fixation et disques amortisseurs
Raccordement	Connecteur M12 (estimation)
Poids	Non précisé (estimation 100 g)
Dimensions	Non précisées (estimation longueur 70 mm)
Entretien	Nettoyer avec un chiffon doux et sec, pas de solvants
Sécurité	Respecter les consignes, montage par personnel qualifié
Pièces détachées	Non disponibles, appareil non réparable par l'utilisateur
Informations générales	Notice disponible sur documentation.ifm.com

FOIRE AUX QUESTIONS - UIT300 IFM

Comment monter le détecteur UIT300 ?

Fixez l'appareil à l'aide d'un dispositif de fixation. Utilisez des disques amortisseurs pour éviter les interférences sonores. Respectez la zone morte indiquée dans la fiche technique.

Quel est le brochage du connecteur ?

Broche 1 : BN (L+), Broche 2 : WH (OUT2), Broche 3 : BU (L-), Broche 4 : BK (OUT1/IO-Link). Consultez le schéma de raccordement dans la notice.

Que signifie le mode IO-Link ?

IO-Link est un système de communication standard (CEI 61131-9) permettant le paramétrage à distance, la transmission de données process et le diagnostic. Utilisez un maître IO-Link et un logiciel comme ifm moneo.

Qu'est-ce que la zone morte du détecteur ?

La zone morte est la région juste devant le capteur où il ne peut pas détecter d'objets. Sa distance est indiquée dans la fiche technique. Aucune détection n'est possible dans cette zone.

Comment paramétrer l'appareil ?

Le paramétrage s'effectue via l'interface IO-Link avec un logiciel approprié. L'appareil reste fonctionnel pendant le réglage. Les paramètres disponibles dépendent de la configuration. Consultez le manuel du logiciel.

Que signifie la LED jaune ?

La LED jaune indique l'état de la sortie de commutation. Allumée signifie que la sortie est active. Consultez la notice pour les détails.

Comment nettoyer le détecteur ?

Nettoyez la surface avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Évitez d'endommager la face avant.

Quelles sont les consignes de sécurité importantes ?

L'appareil doit être installé par du personnel qualifié. Respectez les normes électriques. Ne modifiez pas le produit. Assurez une protection contre les dommages matériels. Lisez attentivement la notice avant utilisation.

Peut-on utiliser l'UIT300 pour la détection de niveau de liquide ?

Oui, l'appareil est prévu pour la surveillance de niveaux et la détection d'objets. Il utilise des ultrasons pour mesurer la distance. Assurez-vous que le liquide réfléchit suffisamment les ondes.

Où trouver la notice complète et les données techniques ?

La notice et les données techniques sont disponibles sur documentation.ifm.com via le code QR sur l'appareil ou l'emballage. Vous pouvez également les télécharger sur notice-facile.com.

MODE D'EMPLOI UIT300 IFM

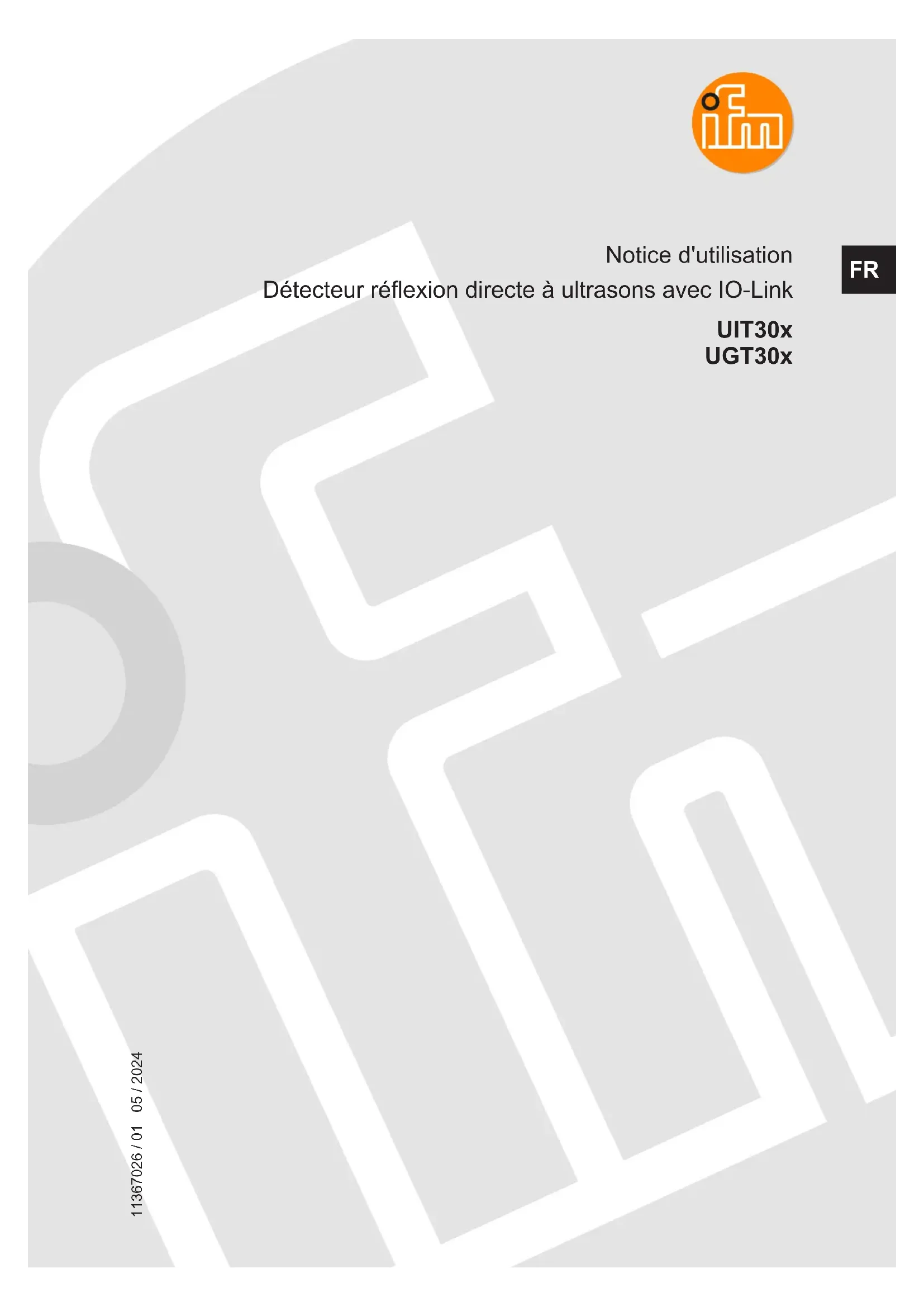

Notice d'utilisation

Détecteur réflexion directe à ultrasons avec IO-Link

UIT30x

UGT30x

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.1.1 Avertissements utilisés 3
2 Consignes de sécurité.... 4
3 Usage prévu 5
4 Fonction 6
4.1 Mode commutation 6
4.2 IO-Link 6
5 Montage 7
6 Raccordement électrique 8
7 Paramétrage.... 9
8 Fonctionnement 10
9 Réglage usine.... 11

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.1.1 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement de dommages matériels.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

4 Fonction

4.1 Mode commutation

Dans le mode commutation, le détecteur est directement relié au système de commande de process et transmet l'état via la sortie de commutation.

4.2 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
  • Raccordement électrique standardisé
• maintenance à distance

5 Montage

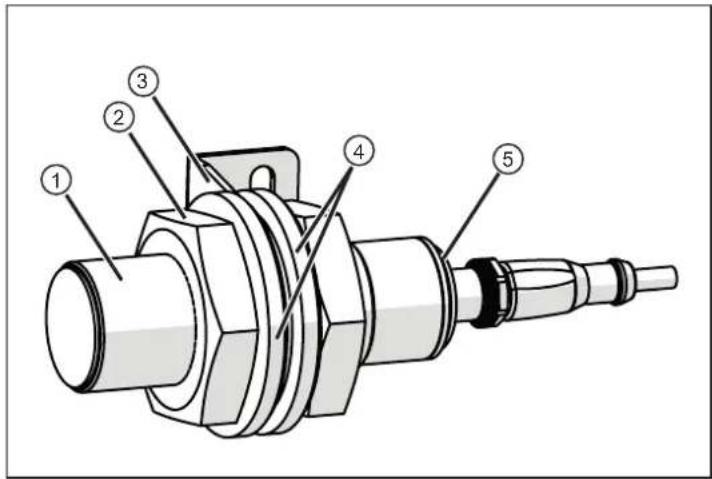

1 : Détecteur
2 : Écrou inox
3 : Accessoires de fixation
4 : Disques amortisseurs
5 : LED d'état (jaune), indication de sortie

Fig. 1: Exemple de montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation.

Des disques amortisseurs (4) doivent être utilisées afin que le résultat de la mesure ne soit pas influencé par le type de fixation.

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) Dans la zone morte, il n'y a pas de détection d'objets.

Selon UL 508 : ▶ Respecter une distance minimum de 12,7 mm entre le détecteur et les parties non isolées sous tension.

INFORMATION IMPORTANTE

Raccordement incorrect du détecteur et du connecteur.

▷ Influence sur le seuil de commutation.
S'assurer que le détecteur et le connecteur sont reliés l'un à l'autre.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Article : 1 x TOR, 1 x analogique

Broche Affectation

4 (OUT1) • Sortie de commutation / IO-Link

2 (OUT2) • Sortie analogique

Article : 2 x TOR

Broche Affectation

4 (OUT1) • Sortie de commutation / IO-Link

2 (OUT2) • Sortie de commutation

7 Paramétrage

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

Conditions pour le paramétrage via l'interface IO-Link :

√ Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
√ Un maître IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.
Raccorder l'appareil à un port libre du maître IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage → Manuel du logiciel de paramétrage

8 Fonctionnement

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

La LED d'état 1 jaune signale la sortie de commutation.

9 Réglage usine

Les réglages usine des paramètres sont disponibles sur documentation.ifm.com (PDF – Description de l'interface IO-Link).
