SV4504 - Capteur de débit IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de débit (débitmètre Vortex)
Marque	IFM
Modèle	SV4504
Principe de mesure	Calorimétrique
Fluides mesurés	Liquides (eau, fluides aqueux)
Paramètres mesurés	Débit volumique et température
Sorties	2 sorties analogiques 4...20 mA (OUT1 : température, OUT2 : débit)
Communication	IO-Link
Alimentation	TBTS/TBTP (24 VDC typique)
Affichage	TFT couleur, orientation réglable (0°, 90°, 180°, 270°)
Plage de température du fluide	-25 à 80 °C
Raccordement électrique	Connecteur M12, 4 broches
Matériau du boîtier	Acier inoxydable
Poids	Environ 200 g
Indice de protection	IP67
Température ambiante	-25 à 80 °C
Homologations	CE, Directive équipements sous pression (DESP)
Fonctions spéciales	Changement de couleur d'affichage, mémoire min/max, amortissement réglable
Entretien	Nettoyage extérieur, pas de pièces d'usure
Réparabilité	Non réparable par l'utilisateur, remplacer l'appareil
Sécurité	Utilisation par personnel qualifié, respect des consignes de sécurité

FOIRE AUX QUESTIONS - SV4504 IFM

Comment installer le capteur SV4504 ?

L'installation nécessite une distance minimale entre le capteur et les perturbations (coudes, vannes). Respecter une longueur droite d'entrée d'au moins 5 x DN pour une courbure désavantageuse et 25 x DN pour une vanne ou pompe. Monter l'appareil dans une tuyauterie montante pour garantir un remplissage complet du tube de mesure. Le couple de serrage recommandé est de 30 Nm.

Comment raccorder électriquement le SV4504 ?

Le raccordement doit être effectué par un électricien qualifié. Alimentation en TBTS/TBTP. Broche 1 : L+, broche 3 : L-, broche 4 (OUT1) : signal analogique température, broche 2 (OUT2) : signal analogique débit. Utiliser un connecteur M12. Voir le schéma de branchement dans la notice.

Comment paramétrer les sorties analogiques ?

Accéder au menu principal via le bouton [●]. Régler [ASP1] et [AEP1] pour la température (OUT1), et [ASP2] et [AEP2] pour le débit (OUT2). La distance entre ASP et AEP doit être d'au moins 20 % de la valeur finale. Le signal de sortie sera de 4 mA pour ASP et 20 mA pour AEP.

Que faire en cas d'affichage d'erreur ?

Les messages d'erreur incluent UL (valeur trop basse), OL (valeur trop haute), Err (appareil défectueux). Vérifier la plage de mesure, l'alimentation et le paramétrage. Si Err persiste, remplacer l'appareil. Pour Locked via key, déverrouiller l'appareil en appuyant 10 s sur [▲] et [▼].

Comment verrouiller/déverrouiller l'appareil ?

Pour verrouiller, appuyer simultanément sur [▲] et [▼] pendant 10 s jusqu'à affichage de [Loc]. Pour déverrouiller, répéter l'opération jusqu'à [uLoc]. Le verrouillage empêche la modification des paramètres via les boutons, mais le paramétrage reste possible via IO-Link.

Comment régler l'unité de mesure ?

Ouvrir le menu [EF] > [CFG], sélectionner [uni] et choisir l'unité souhaitée (l/min, m³/h, gpm, gph selon modèle). Tous les autres paramètres se basent sur cette unité.

Comment utiliser la fonction mémoire ?

Accéder au menu [EF] > [MEM] pour visualiser les valeurs min ([Lo.F], [Lo.T]) et max ([Hi.F], [Hi.T]) mesurées. Pour effacer la mémoire, sélectionner la valeur, maintenir [▲] ou [▼] jusqu'à [----], puis appuyer sur [●]. Il est conseillé d'effacer la mémoire après la première mise en service.

Comment modifier l'affichage (couleur, orientation) ?

Dans le menu [EF] > [DIS], régler : [diS.L] pour l'agencement (L1 : débit seul, L2 : débit + température), [diS.R] pour l'orientation (0°, 90°, 180°, 270°), [diS.B] pour la luminosité (25% à 100% ou OFF). Les couleurs se règlent via [coL.F] et [coL.T] avec possibilité de changement de couleur selon les seuils [cFH.x] et [cFL.x].

Que signifient les messages 'UL' et 'OL' sur l'afficheur ?

UL indique que la valeur mesurée est inférieure à -20 % de la valeur finale de l'étendue de mesure (sous-étendue). OL indique que la valeur mesurée dépasse 120 % de la valeur finale (sur-étendue). Vérifier la plage de débit ou de température et le paramétrage des seuils [ASP] et [AEP].

Comment réinitialiser l'appareil aux réglages usine ?

Dans le menu [EF], sélectionner [rES]. Maintenir [▲] ou [▼] jusqu'à [----], puis appuyer sur [●]. L'appareil redémarre avec les réglages usine. Notez vos réglages personnalisés avant la réinitialisation.

MODE D'EMPLOI SV4504 IFM

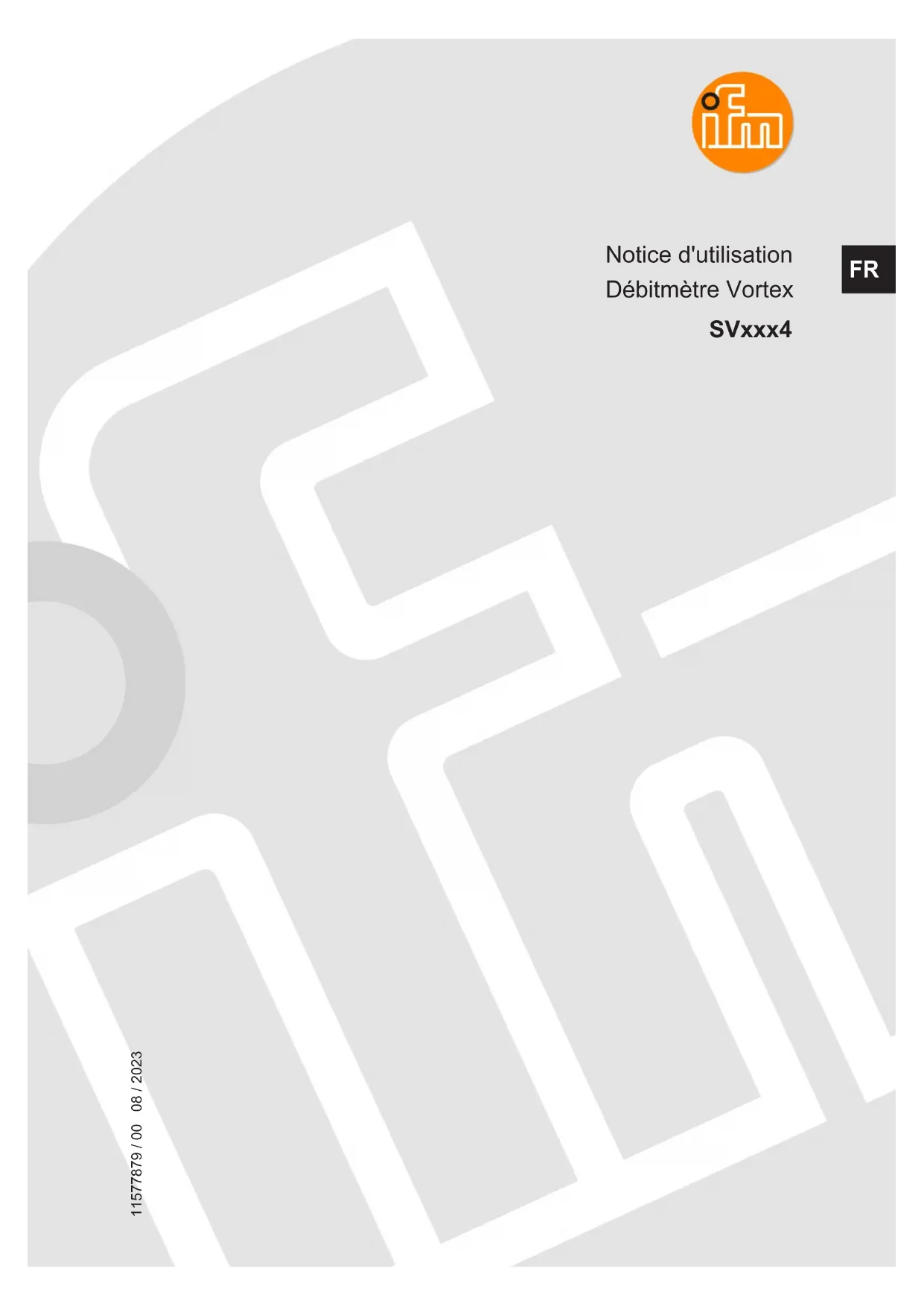

Notice d'utilisation

Débitmètre Vortex

SVxxx4

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité.... 4

3 Usage prévu 5

3.1 Applications 5

4 Fonction 6

5 Montage 7

5.1 Position de montage déconseillée.... 8

6 Raccordement électrique 9

7 Eléments de service et d'indication 10

8 Menu.... 11

9 Mise en service.... 13

10 Paramétrage.... 14

10.1 Paramétrage au moyen des boutons de l'appareil 14
10.2 Paramétrage via IO-Link 14
10.3 Configuration de sortie 15

10.3.1 Unité de mesure standard.... 15
10.3.2 Signal analogique 15
10.3.3 Amortissement 16
10.3.4 Comportement des sorties en cas de défaut 16

10.4 Mémoire 17
10.5 Afficheur 17

10.5.1 Agencement de l'affichage 18

10.5.2 Fréquence de rafraîchissement de l'affichage.... 18
10.5.3 Rotation de l'afficheur 18
10.5.4 Luminosité de l'afficheur : 18
10.5.5 Réglage des couleurs de l'affichage 18

10.6 Remettre l'appareil à zéro 19
10.7 Verrouillage / déverrouillage 20

11 Correction de défauts 22

11.1 Messages d'alarme 22
11.2 Messages d'erreur 22

12 Réglage usine.... 23

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des liquides.

L'appareil détecte les paramètres process suivants : débit volumique (débit/temps) et température du fluide.

3.1 Applications

• Eau
- Fluides aqueux (eau déminéralisée, eau de refroidissement)

Directive relative aux équipements sous pression (DESP) : Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2. Utilisation de fluides du groupe de fluides 1 sur demande.

4 Fonction

• L'appareil détecte le débit selon le principe de mesure calorimétrique.
• De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
  • L'appareil affiche les valeurs process actuelles.
• L'appareil génère deux signaux de sortie selon le paramétrage.

Fonctions de sortie :

OUT1 : Signal analogique température

OUT2 : Signal analogique pour le débit

5 Montage

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

Risque de brûlures.
Protéger le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.

Insérer l'appareil dans la tuyauterie selon le sens du débit (voir flèche sur l'appareil) :

Couple de serrage recommandé : 30 Nm.

Fig. 1: Longueur droite d'entrée (1) et longueur droite de sorti (2), sens du débit (flèche)

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres choses semblables affectent le fonctionnement de l'appareil.

▶ Respecter des distances entre le capteur et les perturbations.

Perturbation Longueur droite d'entrée (1) Longueur droite de sortie (2)
Courbure désavantageuse ≥ 5 x DN ≥ 1 x DN
Courbure idéale	≥ 0,5 x DN
Courbures multiples (2 x 90°) ≥ 15 x DN
Réduction du diamètre intérieur du tuyau ≥ 15 x DN ≥ 15 x DN
Vanne ou pompe ≥ 25 x DN

Tab. 1: Distances pour les longueurs d'entrée et de sortie ; DN = diamètre nominal du tube

▶ Veiller au même diamètre intérieur du tube et du capteur.
Eviter les dépôts, les accumulations de gaz et d'air dans le tuyau.
Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
▶ Montage devant ou dans un tuyau montant.

Pour le montage direct, fixer l'appareil sur le fond du boîtier à l'aide de 4 vis à tête bombée M4 DIN 7985. Profondeur de vissage max. dans le boîtier : 5,5 mm.

Monter l'appareil de façon que le tube ne soit pas soumis à des forces mécaniques. Si nécessaire, utiliser une équerre de fixation.
▶ Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie) :

Informations sur les accessoires disponibles sur www.ifm.com

5.1 Position de montage déconseillée

• Directement avant un tuyau descendant.
• Dans un tuyau descendant, si le tuyau est ouvert en bas.
• Directement avant l'évacuation du tuyau.
• Sur le côté d'aspiration d'une pompe.
• Dans le point le plus haut du système de tuyaux.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 2: Schéma de branchement (couleurs selon DIN EN 60947-5-2)

BN : brun

WH : blanc

BK : noir

BU : bleu

Broche Affectation
1	L+
3	L-
4 (OUT1) • Signal analogique température
2 (OUT2) • Signal analogique pour le débit

7 Eléments de service et d'indication

Fig. 3: Eléments de service et d'indication

1 : Sans fonction
2 : Sans fonction
3 : Afficheur TFT, affichage de valeurs process (→ Agencement de l'affichage 18)
4 : Boutons de sélection des visualisations et de paramétrage

Les boutons de l'appareil permettent de passer d'un affichage de valeurs process à un autre pendant le fonctionnement :

Appuyer sur le bouton [▲] ou [▼] jusqu'à ce que l'affichage souhaité apparaisse.
▷ L'écran passe d'un affichage à l'autre.
Après 30 secondes, l'appareil retourne à l'affichage standard.

Fig. 4: Permutation entre les affichages

8 Menu

Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Paramètre Explication
ASPx Valeur minimum analogique pour OUTx = valeur de process à laquelle le signal de sortie est de 4 mA.
AEPx Valeur maximum analogique pour OUTx = valeur de process à laquelle le signal de sortie est de 20 mA.
EF Passage au sous-menu EF (fonctions étendues)
rES Remise aux réglages usine
Info Affichage des informations sur l'appareil
IO-L Activer la communication IO-Link
CFG Passage au sous-menu CFG (réglages de base)
MEM Passage au sous-menu MEM (mémoire)
DIS Passage au sous-menu DIS (paramètres d'affichage)
uni Unité de mesure standard pour le débit
dAP Constante d'amortissement en secondes (63 % temps de montée τ).
FOUx Comportement de la sortie OUTx en cas de défaut
Lo.F Valeur minimale de la mémoire débit
Hi.F Valeur maximale de la mémoire débit
Lo.T Valeur minimale de la mémoire température
Hi.T Valeur maximale de la mémoire température
diS.L Agencement de l'affichage
diS.U Fréquence de rafraîchissement de l'affichage
diS.R Orientation de l'afficheur
diS.B Luminosité de l'affichage
col.F	couleur des caractères pour le débit
cFH.F	Valeur limite supérieure pour le changement de couleur (débit).
cFL.F	Valeur limite inférieure pour le changement de couleur (débit).
col.T	Couleur des caractères pour la température
cFH.T	Valeur limite supérieure pour le changement de couleur (température).
cFL.T	Valeur limite inférieure pour le changement de couleur (température).

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

Pour la sortie analogique 2 (OUT2), le signal de sortie est à 20 mA pendant le retard à la disponibilité.

La sortie analogique 1 (OUT1) est passive pendant les 2 premières secondes et est disponible pour la communication IO-Link. Pendant le retard à la disponibilité restant, le signal de sortie est à 20 mA.

10 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

10.1 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

Risque de brûlures
▶ Ne pas toucher l'appareil avec les mains.
▶ Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

Paramétrage général :

Objectif Action
Passage de l'affichage des valeurs process au menu principal [●]
Passage à un sous-menu Naviguer avec [▼] jusqu'au	sous-menu (par ex. EF), puis [●]
Sélection du paramètre souhaité [▲] ou [▼]
Passage au mode de réglage [●]
Changement de la valeur de paramètre [▲] ou [▼] > 1 s
Validation du paramètre réglé [●]
Quitter le réglage de paramètre sans sauvegarde [▲] + [▼]
Retour au niveau de menu supérieur(répéter plusieurs fois pour revenir à l'affichage des valeurs process)	[▲] + [▼]
Retour à l'affichage des valeurs process > 30 secondes (timeout)

10.2 Paramétrage via IO-Link

Conditions pour le paramétrage via l'interface IO-Link :

√ Un logiciel de paramétrage approprié, par ex. ifm moneo|configure
√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
√ Un maître IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.

Raccorder l'appareil à un port libre du maître IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage → Manuel du logiciel de paramétrage

10.3 Configuration de sortie

10.3.1 Unité de mesure standard

Il est possible de sélectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.

Valeurs sélectionnables :

Débit : l/min ; m³/h ; pour les appareils SVx6xx: gpm ; gph.

10.3.1.1 Paramétrage au moyen des boutons de l'appareil : Unité de mesure standard

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [uni] et régler l'unité de mesure.

10.3.1.2 Paramétrage via IO-Link : Unité de mesure standard

Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [uni] et régler l'unité de mesure.

10.3.2 Signal analogique

L'appareil fournit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.

L'étendue de mesure peut être mise à l'échelle :

• [ASP] détermine pour quelle valeur mesurée le signal de sortie est 4 mA.
• [AEP] détermine pour quelle valeur mesurée le signal de sortie est 20 mA.

Distance minimum entre ASP et AEP = 20 % de la valeur finale de l'étendue de mesure.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique cr.UL, UL, OL, cr.OL ou Err

Le signal analogique en cas de défaut peut être réglé par le paramètre [FOU].

10.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal analogique

√ L'unité de mesure par défaut est sélectionnée : [EF] > [CFG] > [Uni].
▶ Ouvrir le [Menu principal].
Régler les paramètres pour la mesure de la température : [ASP1] et [AEP1].
▶ Régler les paramètres pour la mesure de débit : [ASP2] et [AEP2].

10.3.2.2 Paramétrage via IO-Link : Signal analogique

√ L'unité de mesure par défaut est sélectionnée : [Paramètre] > [Réglages d'affichage] > [uni].
Appeler le menu [Paramètre] > [Sortie analogique 1] et régler les paramètres pour la mesure de la température : [ASP1] et [AEP1].
Appeler le menu [Paramètre] > [Sortie analogique 2] et régler les paramètres pour la mesure de débit : [ASP2] et [AEP2].

10.3.3 Amortissement

La constante d'amortissement réglée a pour effet de stabiliser les signaux de sortie. Les changes physiques brusques des valeurs de process sont lissés.

Cela concerne les sorties et l'afficheur.

La constante d'amortissement s'additionne au temps de réponse du capteur (→ → Données techniques).

Les signaux UL et OL sont définis en considérant la constante d'amortissement.

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process débit.

10.3.3.1 Paramétrage au moyen des boutons de l'appareil : Amortissement

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [dAP] et régler la temporisation d'amortissement en secondes (valeur τ 63 %).

10.3.3.2 Paramétrage via IO-Link : Amortissement

▶ Appeler [Paramètres] > [Amortissement].
▶ Sélectionner [dAP] et régler la temporisation d'amortissement en secondes (valeur τ 63 %).

10.3.4 Comportement des sorties en cas de défaut

Le paramètre [FOUx] permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie sélectionnée, les signaux suivants seront fournis en cas de défaut :

• On : Le signal analogique passe à la valeur 22 mA.
• OFF : Le signal analogique passe à la valeur 3,5 mA.
• OU : Le signal analogique continue de correspondre à la valeur mesurée.

10.3.4.1 Paramétrage au moyen des boutons de l'appareil : Comportement des sorties en cas de défaut

▶ Ouvrir le menu [EF] > [CFG].
▶ Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut : [On], [OFF], [OU].

10.3.4.2 Paramétrage via IO-Link : Comportement des sorties en cas de défaut

Appeler [Paramètres] > [Configuration en cas de défaut sortie x].
▶ Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut : [On], [OFF], [OU].

10.4 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

La valeur actuelle peut être lue sur l'appareil ou via l'interface IO-Link.

Valeurs sélectionnables :

• [Lo.F] : Mémoire valeur minimum pour le débit
• [Hi.F] : Mémoire valeur maximum pour le débit
• [Lo.T] : Mémoire valeur minimum pour la température
• [Hi.T] : Mémoire valeur maximum pour la température

Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

10.4.1 Paramétrage au moyen des boutons de l'appareil : Mémoire

Afficher la mémoire :

▶ Ouvrir le menu [EF] > [MEM].
▶ Lire la valeur pour la valeur process minimale et maximale.

Effacer la mémoire :

▶ Ouvrir le menu [EF] > [MEM].

Effacer la mémoire :

▶ Sélectionner [Lo.x] ou [Hi.x].

▶ Maintenir appuyé [▲] ou [▼].

▷ [----] est affiché.

▶ Appuyer brièvement sur [●].

10.4.2 Paramétrage via IO-Link : Mémoire

Afficher la mémoire :

▶ Appeler [Paramètre] > [Mémoire].
▶ Sélectionner [Lo.x] ou [Hi.x] pour afficher la valeur process minimale ou maximale mesurée.

Effacer la mémoire :

▶ Appeler [Paramètre] > [Mémoire].
Exécuter la commande :
• [Remise à zéro mémoires Hi.x et Lo.x]
• [Remise à zéro mémoire Lo.x]
• [Remise à zéro mémoire Hi.x]

10.5 Afficheur

La présentation sur l'afficheur peut être adaptée à l'aide de différents paramètres. Les paramètres décrits ci-dessous sont respectivement réglés comme suit :

Paramétrage au moyen des boutons de l'appareil :

▶ Ouvrir le menu [EF] > [DIS].

Paramétrage via IO-Link :

Appeler [Paramètres] > [Réglages d'affichage].

10.5.1 Agencement de l'affichage

La couleur des caractères de l'affichage peut être réglée via le paramètre coL.x :

Valeurs sélectionnables :

• L1 : valeur process actuelle pour le débit
• L2 : valeur process actuelle pour le débit et la température

10.5.2 Fréquence de rafraîchissement de l'affichage

Le paramètre [diS.U] permet de régler la fréquence de rafraîchissement de l'affichage.

Valeurs sélectionnables :

• d1 : rapide
  • d2 : moyenne
  • d3 : lente

10.5.3 Rotation de l'afficheur

Le paramètre [diS.R] permet de basculer le texte sur l'afficheur dans le sens horaire pour une meilleure lisibilité.

Valeurs sélectionnables :

• 0° (non tourné)
  • 90°
  • 180°
  • 270°

10.5.4 Luminosité de l'afficheur :

La luminosité de l'afficheur peut être réglée via le paramètre [diS.B].

Valeurs sélectionnables :

• 25 %
• 50 %
• 75 %
• 100 %

- OFF : mode d'économie d'énergie En mode de fonctionnement, l'afficheur est désactivé. Activation de l'affichage en appuyant sur n'importe quel bouton. Après 30 s d'inactivité, l'afficheur est à nouveau désactivé.

En cas de messages d'avertissement ou d'erreur, l'afficheur s'active à nouveau, même lorsque le réglage [OFF] est activé.

10.5.5 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être réglée via le paramètre [coL.x] :

• [coL.F] : couleur des caractères pour le débit
• [coL.T] : couleur des caractères pour la température

Couleur permanente des caractères

La couleur des caractères peut être fixée de manière permanente pour l'affichage du débit et de la température :

Réglage pour [coLx] Couleur des caractères
[rEd] rouge
[GrEn] vert

Changement de couleur

Autrement, un changement de couleur peut être réglé pour l'affichage du débit et de la température en fonction de la valeur process actuelle :

Réglage pour [coL.x] Couleur des caractères
[r-cF] rouge = valeur process dans la	plage admissiblevert = valeur process en dehors de la plage admissible
[G-cF] vert = valeur process dans la	plage admissiblerouge = valeur process en dehors de la plage admissible

Pour la sélection « Changement de couleur », les valeurs limites de la plage admissible doivent être réglées via les paramètres [cFL.x] et [cFH.x]. Les valeurs limites peuvent être sélectionnées librement dans l'étendue de mesure et sont indépendantes de la fonction de sortie.

Fig. 5: Changement de couleur dans la fenêtre Exemple : [coL.x] = [G-cF]

cFL.F : valeur limite inférieure pour le débit cFL.T : valeur limite inférieure pour la température cFH.F : valeur limite supérieure pour le débit cFH.T valeur limite supérieure pour la température MAW : Valeur initiale de l'étendue de mesure MEW : Valeur finale de l'étendue de mesure

10.6 Remettre l'appareil à zéro

L'appareil peut être réinitialisé à son état de livraison.

Il est utile que vous notiez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

10.6.1 Paramétrage au moyen des boutons de l'appareil : Remettre l'appareil à zéro

▶ Ouvrir le menu [EF].
▶ Sélectionner [rES].
▶ Maintenir appuyé [▲] ou [▼].
▷ [----] est affiché.
▶ Appuyer brièvement sur [●].

▷ L'appareil redémarre.

10.6.2 Paramétrage via IO-Link : Remettre l'appareil à zéro

▶ Appeler [Paramètres] > [Réglages de base].
Exécuter la commande : [Remise aux réglages usine].
▷ L'appareil redémarre.

10.7 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement.

Ce verrouillage empêche de modifier les réglages des paramètres sur l'appareil.

Réglage usine : non verrouillé.

10.7.1 Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage

Verrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Loc] soit affiché.
▷ L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icône s'affiche.

Le verrouillage ne peut être levé que via les boutons de l'appareil. La modification du paramétrage peut également être effectué via l'interface IO-Link.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [uLoc] soit affiché.
Les boutons de l'appareil sont déverrouillés.

10.7.2 Paramétrage via IO-Link : Verrouillage / déverrouillage

S'assurer que l'appareil est en mode de fonctionnement normal.
Appeler [Paramètres] > [Réglages d'affichage].
▶ Sélectionner [Loc] et régler le verrouillage.
▷ L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icône » s'affiche.

Le verrouillage peut être supprimé via le paramètre IO-Link [uLoc] ou via les boutons de l'appareil.

- ou -

▶ Appeler [Paramètres] > [Réglages de base].
▶ Sélectionner [Appareil protégé d'accès.Protection d'interface utilisateur locale] et régler [verrouillé].
▷ L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icône s'affiche.

Le verrouillage ne peut être levé via le paramètre IO-Link [Déverrouillé].

- ou -

▶ Sélectionner [Appareil protégé d'accès.Protection de mémoire de données] et régler [verrouillé].
▷ L'appareil est verrouillé par le maître IO-Link pour la fonction de conservation des données (Data Storage).

Le verrouillage peut être supprimé via le paramètre IO-Link [Déverrouillé].

11 Correction de défauts

L'appareil dispose de possibilités d'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé.

Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché.

11.1 Messages d'alarme

Affichage Problème / marche à suivre
Locked via key	Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée.► Déverrouiller l'appareil à l'aide des boutons de l'appareil.
Locked via communication	Boutons de réglage sur l'appareil verrouillés, paramétrage activé via la communication IO-Link.► Terminer le paramétrage via la communication IO-Link.
Locked via system	Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée.► Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
UL Etendue de mesure de la température inférieure à la valeur minimale : Valeur mesurée inférieure à -20 % de la valeur finale de l'étendue de mesure.► Vérifier la plage de température.
OL Etendue de mesure de la température ou du débit dépassée : Valeur mesurée supérieure à 120 % de la valeur finale de l'étendue de mesure.► Vérifier la plage de débit / plage de température.

11.2 Messages d'erreur

Affichage Problème / marché à suivre

Affichage désactivé Tension d'alimentation trop basse.► Vérifier la tension d'alimentation.Affichage désactivé.► Vérifier si le réglage [DIS] = OFF et modifier éventuellement le réglage.

Err Appareil défectueux / mauvais fonctionnement.► Remplacer l'appareil.Valeur mesurée en dehors de la plage de valeurs.► Vérifier la plage de débit / plage de température.

PARA Paramétrage en dehors de la plage valable.► Vérifier le paramétrage.

cr.UL Etendue de mesure de la température critiquement inférieure à la valeur minimale : Valeur mesurée inférieure à -30 % de la valeur finale de l'étendue de mesure.► Vérifier la plage de température.

cr.OL Etendue de mesure de la température dépassée de manière critique : Valeur mesurée supérieure à 130 % de la valeur finale de l'étendue de mesure.► Vérifier la plage de débit / plage de température.

12 Réglage usine

Paramètre Réglage usine Réglage utilisateur
ASP1 (TEMP) 0 % MEW
AEP1 (TEMP) 100 % MEW
ASP1 (FLOW) 0 % MEW
AEP1 (FLOW) 100 % MEW
FOU1 (TEMP) DESACTIVÉ
FOU2 (FLOW) DESACTIVÉ
coL.F (FLOW) DESACTIVÉ
coL.T (TEMP) DESACTIVÉ
uni l/min (Svx6xx : gpm)
dAP 0,6 s
diS.L L2
diS.U d2
diS.R 0
diS.B 75 %
cFH.F MEW
cFL.F MAW
cFH.T MEW
cFL.T MAW

MAW = valeur initiale de l'étendue de mesure

VEM = valeur finale de l'étendue de mesure
