Type de produit	Capteur de pression électronique
Marque	IFM
Modèle	PK7522
Catégorie	Commutateur (capteur de pression)
Étendue de mesure	0 à 100 bar (0 à 1450 PSI)
Surpression admissible	200 bar (2900 PSI)
Pression d'éclatement	1000 bar (14500 PSI)
Type de pression	Pression relative
Alimentation	18-30 V DC (TBTS, TBTP selon EN50178)
Sorties	2 sorties NO (normalement ouvertes) avec seuils réglables SET1 et SET2
Hystérésis	Fixe, 2% de l'étendue de mesure
Raccordement process	G 1/4 A, couple de serrage maxi 25 Nm
Joint d'étanchéité	FPM selon DIN 3869-14
Indication LED	2 LED jaunes indiquant l'état des sorties OUT1 et OUT2
Montage	Par personnel qualifié, mise hors tension avant raccordement électrique
Entretien et nettoyage	Aucun entretien particulier ; nettoyer l'extérieur avec un chiffon sec si nécessaire
Consignes de sécurité	Ne pas dépasser la surpression admissible ; éviter les pics de pression ; montage et raccordement par personnel autorisé
Pièces détachées et réparabilité	Appareil non réparable ; aucune pièce détachée disponible
Poids approximatif	200 g
Informations générales	Notice d'utilisation incluse ; plus d'informations sur www.ifm.com

FOIRE AUX QUESTIONS - PK7522 IFM

Comment régler les seuils de commutation du capteur IFM PK7522 ?

Déverrouiller les anneaux de réglage, puis tourner les anneaux pour ajuster les valeurs SET1 et SET2. Pour une meilleure précision, commencer par mettre les anneaux à la valeur minimale avant de régler.

Quelle est la pression maximale admissible pour le PK7522 ?

La pression maximale admissible (surpression) est de 200 bar. Ne pas dépasser cette valeur, même temporairement, sinon l'appareil peut être détruit.

Le capteur PK7522 peut-il être utilisé avec de l'eau ?

Oui, mais uniquement avec des fluides admissibles. Consultez les données techniques dans la notice. Le joint FPM est compatible avec de nombreux fluides hydrauliques.

Comment raccorder électriquement le capteur de pression IFM PK7522 ?

Le raccordement doit être effectué par un électricien. Mettre l'installation hors tension avant de raccorder. L'alimentation doit être selon EN50178, TBTS ou TBTP.

Pourquoi la LED jaune ne s'allume-t-elle pas ?

Vérifiez que la pression a atteint le seuil réglé (SET1 ou SET2). Si la LED ne s'allume pas, le seuil n'est pas atteint ou le capteur est défectueux. Vérifiez également le câblage.

Quelle est la fonction de l'hystérésis sur le PK7522 ?

L'hystérésis est fixe à 2% de l'étendue de mesure. Elle évite les commutations intempestives près du seuil. Par exemple, pour un seuil à 50 bar, la sortie s'ouvre à 50 bar - 2% = 49 bar (si la pression diminue).

Puis-je utiliser le PK7522 en extérieur ?

Oui, mais si la longueur de câble dépasse 30 m, des impulsions de surtension peuvent se produire. Il est recommandé d'utiliser l'appareil dans un environnement protégé et de limiter les surtensions à max. 500 V.

Quels outils sont nécessaires pour le montage du capteur ?

Un outil approprié pour le raccord fileté G 1/4 A (par exemple une clé à fourche) et un couple de serrage maxi de 25 Nm. Assurez-vous que la pression n'est pas appliquée avant le montage.

Le PK7522 est-il compatible avec les systèmes 24 V ?

Oui, l'alimentation est en 18-30 V DC, donc compatible avec les systèmes 24 V. Veillez à respecter la norme TBTS/TBTP.

Où puis-je trouver la notice complète du IFM PK7522 ?

La notice est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également consulter le site www.ifm.com pour des informations supplémentaires.

MODE D'EMPLOI PK7522 IFM

Notice d'utilisation

Capteur de pression électronique

PK752x

FR

707882 / 00 03 / 2020

Contenu

1 Remarques préliminaires....2
1.1 Symboles utilisés....2
2 Consignes de sécurité ....3
3 Fonctionnement et caractéristiques....4
4 Montage....4
5 Raccordement électrique....5
6 Réglage / Fonctionnement....5

1 Remarques préliminaires

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

- L'appareil décrit constitue un composant à intégrer dans un système.

• La sécurité du système est sous la responsabilité de l'installateur du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

- Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).

- Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

- Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

- Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour les tâches respectives.

- Assurer une protection efficace des appareils et des câbles afin qu'ils ne soient pas endommagés.

3 Fonctionnement et caractéristiques

Le capteur de pression électronique détecte la pression du circuit et génère 2 signaux de sortie (2 x NO avec des seuils réglables indépendamment l'un de l'autre SET1 / SET2).

• Pour une pression croissante, OUT 1 (OUT 2) se ferme quand la valeur préréglée du Set1 (Set2) est atteinte.
• Pour une pression décroissante, OUT 1 (OUT 2) s'ouvre quand la valeur "Set1 (Set2) minus hystérésis" est atteinte.

L'hystérésis est fixe (2% de la valeur de l'étendue de mesure).

Applications

Type de pression : pression relative

No de commande	Etendue de mesure		Surpression admissible		Pression d’éclatement
	bar PSI	bar PSI bar PSI
PK7520 0...	400 0...5 800	600 8 700 1	600 23 200
PK7521 0...	250 0...3 625	400 5 800 1	000 14 500
PK7522 0...	100 0...1 450	200 2 900 1	000 14 500
PK7523 0...	25 0...363 60	870 500 7523
PK7524 0...	10 0...145 25	362 300 4 350

Eviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée. Même si la pression d'éclatement est dépassée brièvement l'appareil peut être détruit (danger de blessures) !

Lorsque la longueur de câble dépasse 30 m ou en cas d'utilisation en extérieur, il y a un risque d'impulsions de surtension provenant de sources extérieures. Nous recommandons d'utiliser l'appareil dans des environnements d'exploitation protégés et de limiter les impulsions de surtension à max. 500 V.

4 Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

5 Raccordement électrique

L'appareil doit être monté par un électricien.

Alimentation selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension avant de raccorder l'appareil.

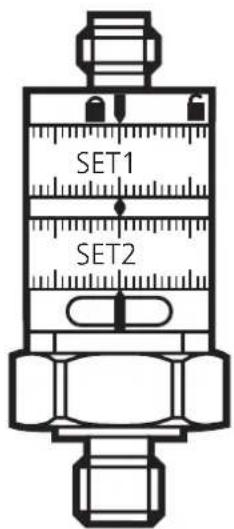

6 Réglage / Fonctionnement

1: anneaux de verrouillage
2: anneaux de réglage (peuvent être ajustés de façon manuelle après déverrouillage)
3: LED jaune : valeur Set1 atteinte, OUT1 = enclenché
4: montage process G ^1/4 A couple de serrage maxi 25 Nm
5: marques de réglage
6: LED jaune : valeur Set2 atteinte, OUT2 = enclenché
7: joint d'étanchéite FPM / DIN 3869-14
8: taraudage M5
- Pour obtenir la meilleure précision lors du réglage: Mettre les anneaux à la valeur minimale, puis régler les seuils souhaités.

Plus d'informations sur www.ifm.com
